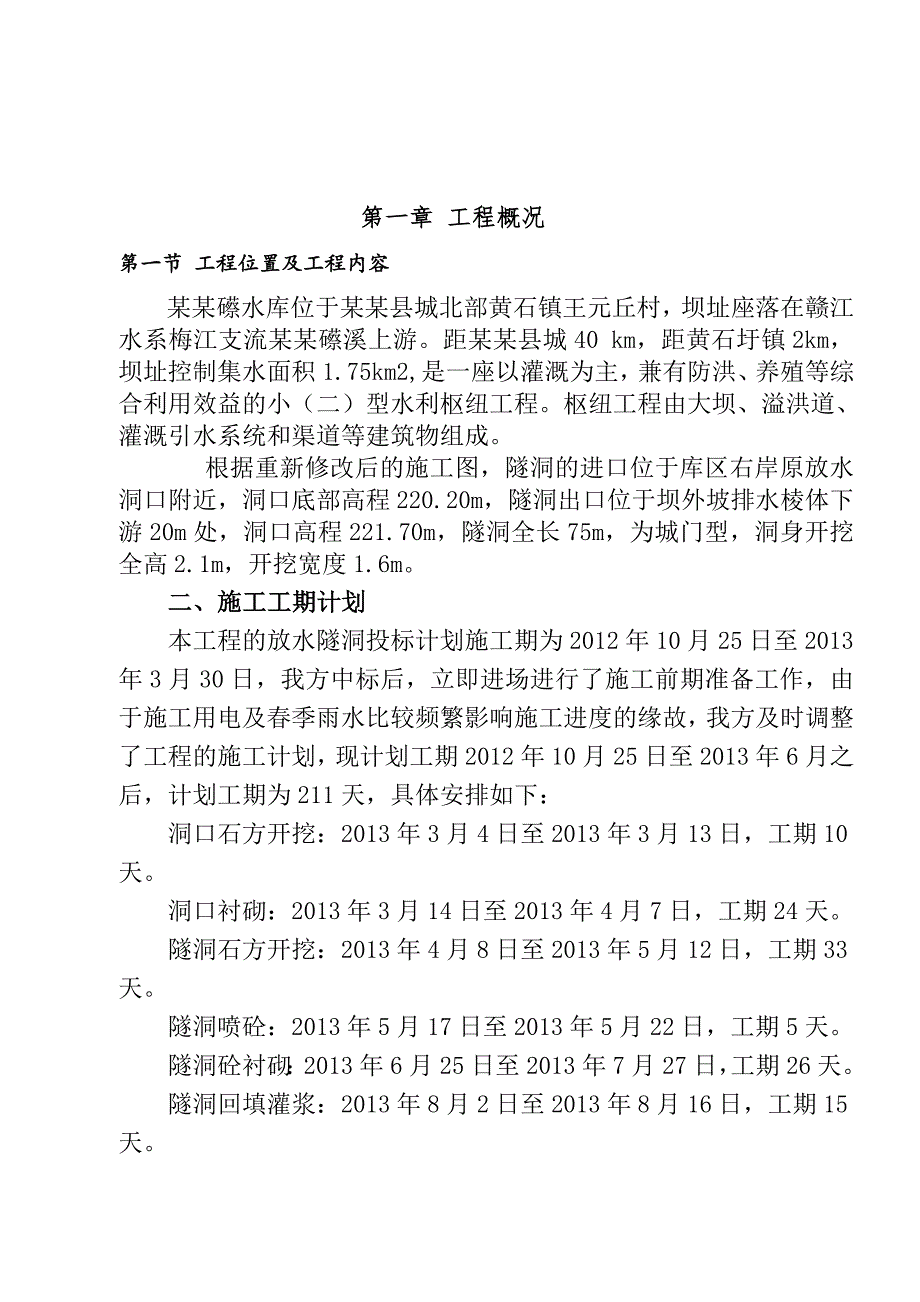

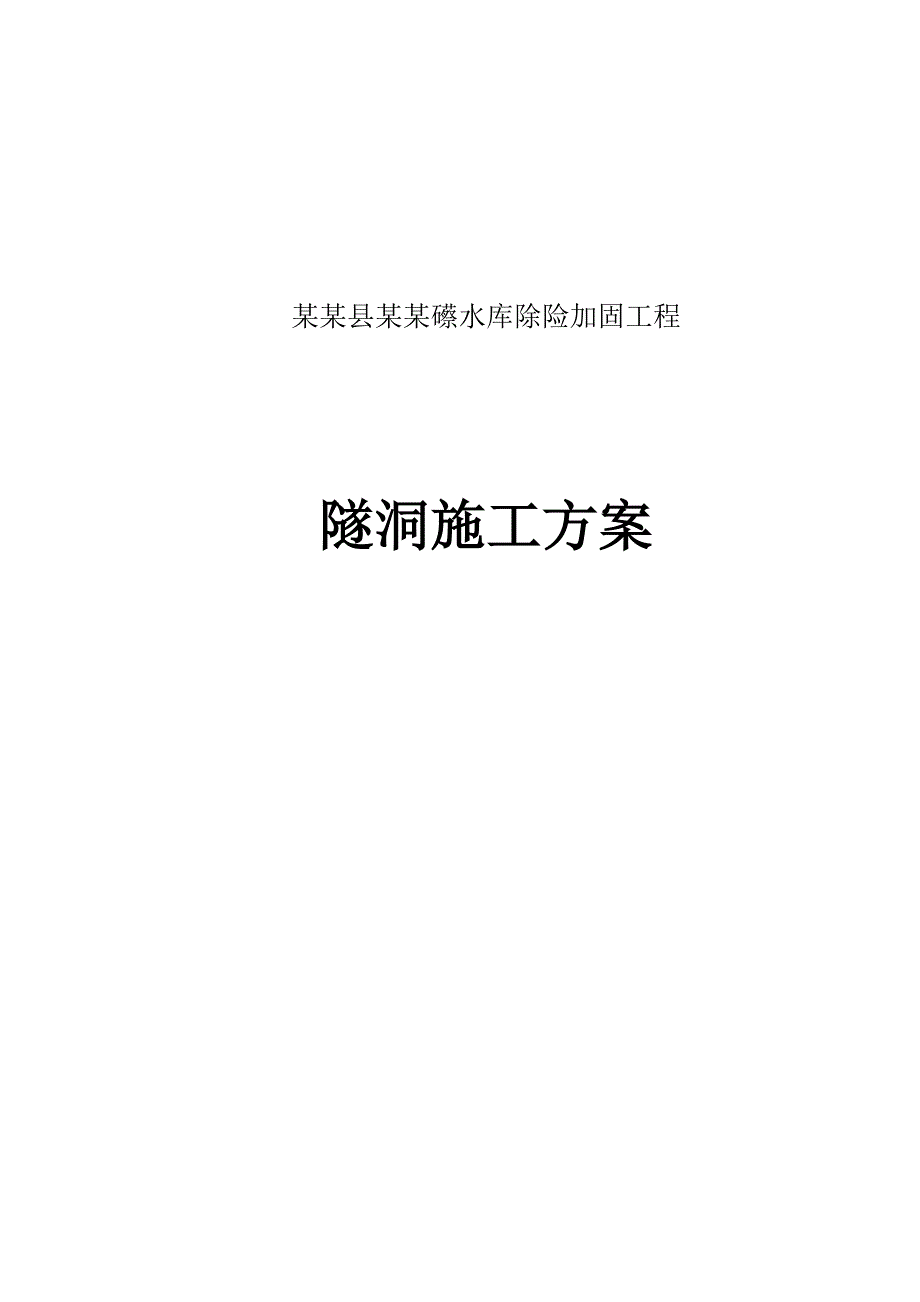

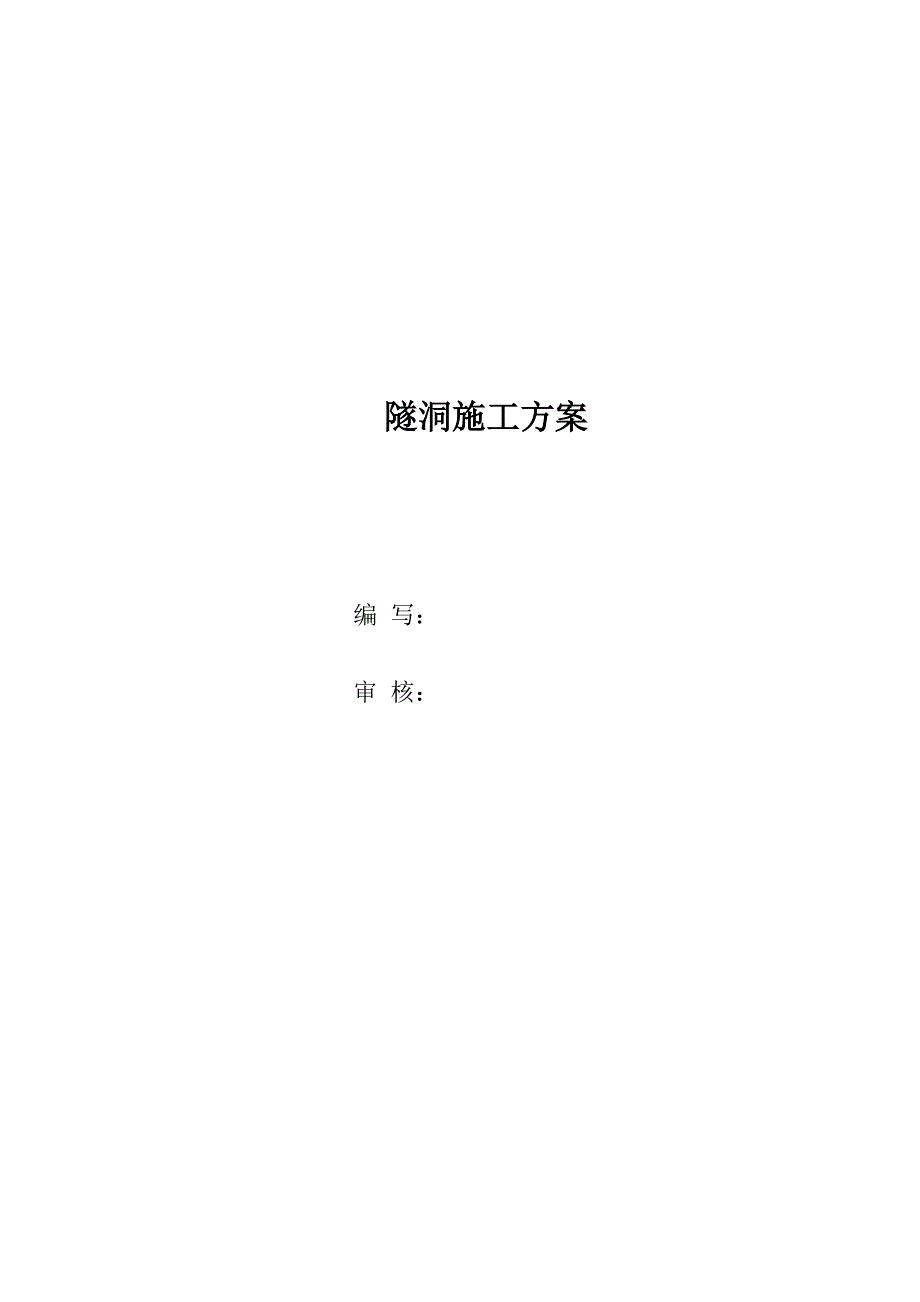

1、某某县某某礤水库除险加固工程隧洞施工方案 隧洞施工方案 编 写： 审 核： 第一章 工程概况第一节 工程位置及工程内容某某礤水库位于某某县城北部黄石镇王元丘村，坝址座落在赣江水系梅江支流某某礤溪上游。距某某县城40 km，距黄石圩镇2km，坝址控制集水面积1.75km2,是一座以灌溉为主，兼有防洪、养殖等综合利用效益的小（二）型水利枢纽工程。枢纽工程由大坝、溢洪道、灌溉引水系统和渠道等建筑物组成。根据重新修改后的施工图，隧洞的进口位于库区右岸原放水洞口附近，洞口底部高程220.20m，隧洞出口位于坝外坡排水棱体下游20m处，洞口高程221.70m，隧洞全长75m，为城门型，洞身开挖全高2.1m
2、，开挖宽度1.6m。二、施工工期计划本工程的放水隧洞投标计划施工期为2012年10月25日至2013年3月30日，我方中标后，立即进场进行了施工前期准备工作，由于施工用电及春季雨水比较频繁影响施工进度的缘故，我方及时调整了工程的施工计划，现计划工期2012年10月25日至2013年6月之后，计划工期为211天，具体安排如下：洞口石方开挖：2013年3月4日至2013年3月13日，工期10天。洞口衬砌：2013年3月14日至2013年4月7日，工期24天。隧洞石方开挖：2013年4月8日至2013年5月12日，工期33天。隧洞喷砼：2013年5月17日至2013年5月22日，工期5天。隧洞砼衬砌
3、：2013年6月25日至2013年7月27日，工期26天。隧洞回填灌浆：2013年8月2日至2013年8月16日，工期15天。三、施工技术措施1、施工导流围堰及抽排水方案（1）施工导流方案本工程施工受到水库水位上升的影响，主要水源是从水库上游流入，因此，隧洞工程施工时必须考虑施工导流。把水库水放到死水位，并利用旧输水涵洞进行导流，进行新建输水隧洞施工。（2）施工围堰方案新建放隧洞施工须在其进口及出口处设置施工围堰，完工后拆除。围堰基础及覆盖层要采取防渗处理，以防渗水流入基坑。围堰施工方法根据实际情况采用两种方案。第一：在水位较深的位置，采用人工配合机械，人工土石方填筑围堰，填筑粘土心墙闭气，编
4、织袋粘土用农用车和人力两轮翻斗车运至工作面，用人工堆叠。各段围堰的高度根据现场情况确定，堰顶高出水面1m，围堰的顶宽0.81m，底宽1.52.5m，坡度为1:0.8；第二：坝脚及基础有大量土方开挖的位置，利用开挖土在距坡脚建筑物边线2m垂直水流方向筑一道临时土围堰，围堰顶高出水面1m。(3)抽排水方案1）在围堰内设排水沟和集水井，挖一排水沟把水统一引至集水井处用潜水泵抽排，采用4-6寸潜水泵抽水，用橡胶软管接至围堰3m以外。2)隧洞内渗水的抽排方案工作面在出口处的向上坡方向侧开挖隧洞时，在洞室两侧开设排水沟，利用排水沟自流排水，排水沟随工作面的掘进开凿，并经常清理，必要时，设置水沟盖板。工作面
5、在进水口处的向下坡方向开挖隧洞时，在工作面前方设置集水井或集水箱，将洞室内渗水自流至集水井，再用水泵抽排至洞外。抽水泵的容量比最大渗水量大30%50%，并保证有100%的备用量，重要部位设备用电源。开挖工作面和局部地段的集水，用潜水泵抽排至集水井。2、放水隧洞施工措施隧洞施工流程简示如下：本项目的隧洞开挖施工拟从出口侧向上游开挖施工：开挖支撑(边开挖边支撑) 绑扎钢筋安装模板浇筑砼拆模灌浆。隧洞施工时，要注意做好如下工作：首先，组合钢模板，角钢支架要提前加工。其次，因为隧洞为城门形，洞径又较小，在中部岩体较完整的部位挖出一段底部平整的作为错车道。再次，做好爆破安全工作：根据岩性精确计算出布孔参
6、数和装药量，并根据实际情况进行适当调整，严格按参数钻孔和装药；爆破工必须持证上岗，严格按爆破安全规程规定进行起爆和瞎炮处理；爆破前将施工机具撤出洞外并离开爆破工作面100m外，人员必须全部撤出洞外；加强爆破材料管理，每批爆破材料使用前都必须进行性能检验，完善爆破器材领用手续；爆破后做好通风散热工作；进洞前，要将周边松动岩石撬挖脱落。特别地做好支撑工作：采用木支撑，开挖后及时支撑；为防止出现塌方现象，在岩石非常破碎的地方和洞口还采用钢管架加固支撑。最后，做好抽排地下渗水工作。(1)隧洞施工测量定位根据设计隧洞轴线，在洞口外轴线延长线上埋设一个中线点，一个控制桩，用中线法控制，开挖前，将经纬低度转
7、置在中线点上，照准后控制桩，然后倒转照准开挖面，通过水准测量定出开挖面中点高程得出该截面中心点，据此可画出开挖边线，随着开挖面向前推进，观测时用正倒镜方法继续标定出中线方向，再配合水准仪定出开挖面中心点。中线点之间的距离保持在50m以内，每沿伸中线点都进行复核。(2)隧洞开挖和支撑因为隧洞为城门形，洞径又较小，在中部岩体较完整的部位挖出一段底部平整的作为错车道。隧洞开挖，采用人工打孔，浅孔爆破，从两端往中间开挖，开挖前先衬砌渐变段，然后加固洞脸，洞口5cm范围内采用人工开挖，不爆破，边开挖边支撑；5m10m范围采用少药量爆破，10m以后按正常开挖。做好爆破安全工作：根据岩性精确计算出布孔参数和
8、装药量，并根据实际情况进行适当调整，严格按参数钻孔和装药；爆破工必须持证上岗，严格按爆破安全规程规定进行起爆和瞎炮处理；爆破前将施工机具撤离至距工作面不少于100m的安全地点，或撤出洞外，人员必须全部撤出洞外；加强爆破材料管理，每批爆破材料使用前都必须进行性能检验，完善爆破器材领用手续；爆破后做好通风散热工作；进洞前，要将周边松动岩石撬挖脱落。特别地做好支撑工作：采用木支撑，开挖后及时支撑，砼衬砌时拆除支撑；为防止出现塌方现象，在岩石非常破碎的地方和洞口采用钢管架加固支撑。(3)通风、散热、排水和照明其一、采用机械通风和散热。在洞口装一台37kw压入式风机，洞顶安装风管，使新鲜空气，经过风管送
9、入洞内工作面，达到通风、散热的目的。其二、排水。进口段用2台潜水泵排水，出口段利用隧洞斜坡自流排水。做好抽排地下渗水工作。其三、洞内施工照明用电电压为24伏，照明线与动力线分别架设，应使用防水与绝缘性能良好的胶质电缆。(4)出碴进口段人工挑运出碴，弃碴在水库内，出口段采用斗车出碴，弃碴堆放在出口外两侧的坡地上。本工程由于出口处现场地比较狭小，洞口又处于路面以下，故洞口的出碴需及时用机构转运。隧洞开挖时，在岩石较完整部位将底部挖平，用作错车道。(5)隧洞衬砌砼隧洞衬砌分段进行，和开挖工作面保持不少于30米的距离。在横断面上分块浇筑，先底拱，后边拱和顶拱。隧洞衬砌砼之前，应作好修整、清碴、清洗、立
10、模、预埋灌浆管和绑扎钢筋等工作，钢筋绑扎按设计要求在洞外加工成型，然后运至仓面焊接。砼在洞外就近用拌和机搅拌，用斗车人工运至浇筑仓面，人工送料入仓，以机械振捣为主，辅以铁楸等手工工具，振捣砼按顺序低次进行，以防漏振，每一位置的振捣时，以砼不再显著下沉，不出现气泡，并开始泛浆时为准。在振捣模板附近和预埋灌浆管附近的砼，应仔细谨慎,保证埋件不受损坏,且与砼之间不出现任何孔隙。隧洞衬砌砼采用定型钢模板，角钢支撑。组合钢模板用木龙骨，钢模板拼装，一组六块，两侧中部留有活动板，浇筑砼时可取下作为进料口和插入振动棒，支撑角钢架也制造成定型的，使用时通过连接杆拼装在一起即可撑起。为避免砼振捣压力将模板托起，
11、在底部每隔1米埋设一根抗浮拉杆。模板通过三个钢筋马凳支承，在右侧各安放一个马凳防止滚运。砼洞内用斗车运输，入仓分两部份，中下部通过活动模板进料口注射器入，上部用砼喷浆机。砼振捣中下部可插入振动棒，上部和底部通过振捣模板达到振实砼的目的。(6)回填灌浆隧洞衬砌与岩石之间主要是进行回填灌浆。主要工艺流程：施工准备布孔钻孔冲洗压水试验灌浆封孔检查验收。1)施工准备：正式灌浆前先做灌浆试验，观测灌压力、吃浆量等，试验结束后，分析资料或检查试灌点灌浆情况，确定灌浆参数、完善和熟悉灌浆工艺，将试灌成果报监理人核准后再正式灌浆。2)孔位布置孔位按设计和规范要求进行布设，并用红油漆作标记，钻孔从洞口进水段到出
12、水段统一编号。3)钻孔采用手持式风钻在衬砌砼中造孔，孔向垂直洞壁，偏斜率不大于孔深1%，钻孔深入岩石10cm，并即时做好钻孔记录，测记砼厚度和空腔尺寸。4)冲洗及简易压水试验钻孔冲洗使用压力风、水联合冲洗的方法冲洗，冲洗水压的压力为该孔段灌浆压力的80%,风压的压力为50%灌浆压力，且水压不超过1Mpa，风压超过0.5Mpa。灌浆孔冲冼在回水澄清10min后结束，且总时间单孔不少于30min，串通孔不少于2h，冲洗后孔内的沉积物不得超过20cm。压水试验在灌浆孔冲洗后进行，压力为灌浆压力的80%，压水20min，每5min测记一次压水流量，取最后的流量值作为计算流量值，将试验结果报监理人审批后
13、作灌浆的依据。5)制浆采用高速搅拌机制浆，灌浆材料是标号为32.5的普通硅酸盐水泥，根据监理人的指示采用0.6（或0.5）:1水泥浆，局部空隙大的采用水泥砂浆填塞，二序孔灌注采用1:1和0.6（或0.5）:1两个比级的水泥浆。6)灌浆按划分的灌浆区段分序加密灌注，分序序数和分序方法根据地质情况和工程要求确定并报监理人审批。浅孔一次法灌注采用单孔逐段灌浆，施工过程根据灌注的情况将吸浆量小的灌浆孔并联灌浆。灌浆吸浆量较小时，采用“一次升压法”达到规定的灌浆压力；吸浆量较大时，采用“分级升压法”缓慢达到规定的灌浆压力。在设计规定的压力下，灌浆孔停止吸浆，并继续灌注5min后结束灌浆。7)封孔灌浆孔灌
14、浆和检查孔钻孔注浆结束后，采用1:2的水泥砂浆将钻孔封堵密实，并将孔口压抹平整。8)灌浆质量检查验收灌浆质量检查在灌浆结束7天后进行，采用钻孔注浆试验法，向孔内注入2:1的浆液，在规定的压力下，初始10min内注入量不超过10L，即为合格。检查合格后报监理人进行验收评定质量等级。四、隧洞施工安全措施工程项目施工中的安全生产目标是：杜绝安全事故发生，创建安全生产工地。隧洞施工作业为本工程安全的重点监控部位，为此，我方在项目部内设置专门的隧洞施工安全管理小组，由项目经理及技术总工直接管理，专职安全员进行日常安全管理，下设由各班组成员组成的全面安全管理机构。1安全生产管理人员项目经理部成立专门的安全
15、机构，明确分工，明确各成员的岗位职任。项目经理部安全生产管理人员名单见下表。名 称姓 名职 务备 注组 长何兴隆项目经理副组长肖英项目总工(兼项目副经理)副组长万云安全管理组负责人成 员揭可安全管理组成员成 员汪玲安全管理组成员2、安全生产管理制度和措施1) 施工安全管理范围：工程施工安全管理范围重点在于：预防和杜绝工伤事故发生，保证施工生产的安全，保护施工手段和施工对象及施工设施、设备和结构物的安全。2) 安全管理原则 预防为主，综合考虑本工程在施工过程中，搞好安全管理，坚持预防为主的原则，防患于未然，着眼于事先控制。从施工开始，就将人、财、物综合加以考虑，设置专门机构和人员负责抓安全工作，相应地安排安全设备和必要的安全设计。 安全管理贯穿施工全过程将施工安全问题贯穿整个施工全过程，事先做好充分的调查研究，针对现场实际情况，对话戒可能遇到的安全问题和不安全因素加以认真分析，制定安全可行的施工方案，采取对策措施。 全员管理，安全第一树立全员安全第一的思想，在
