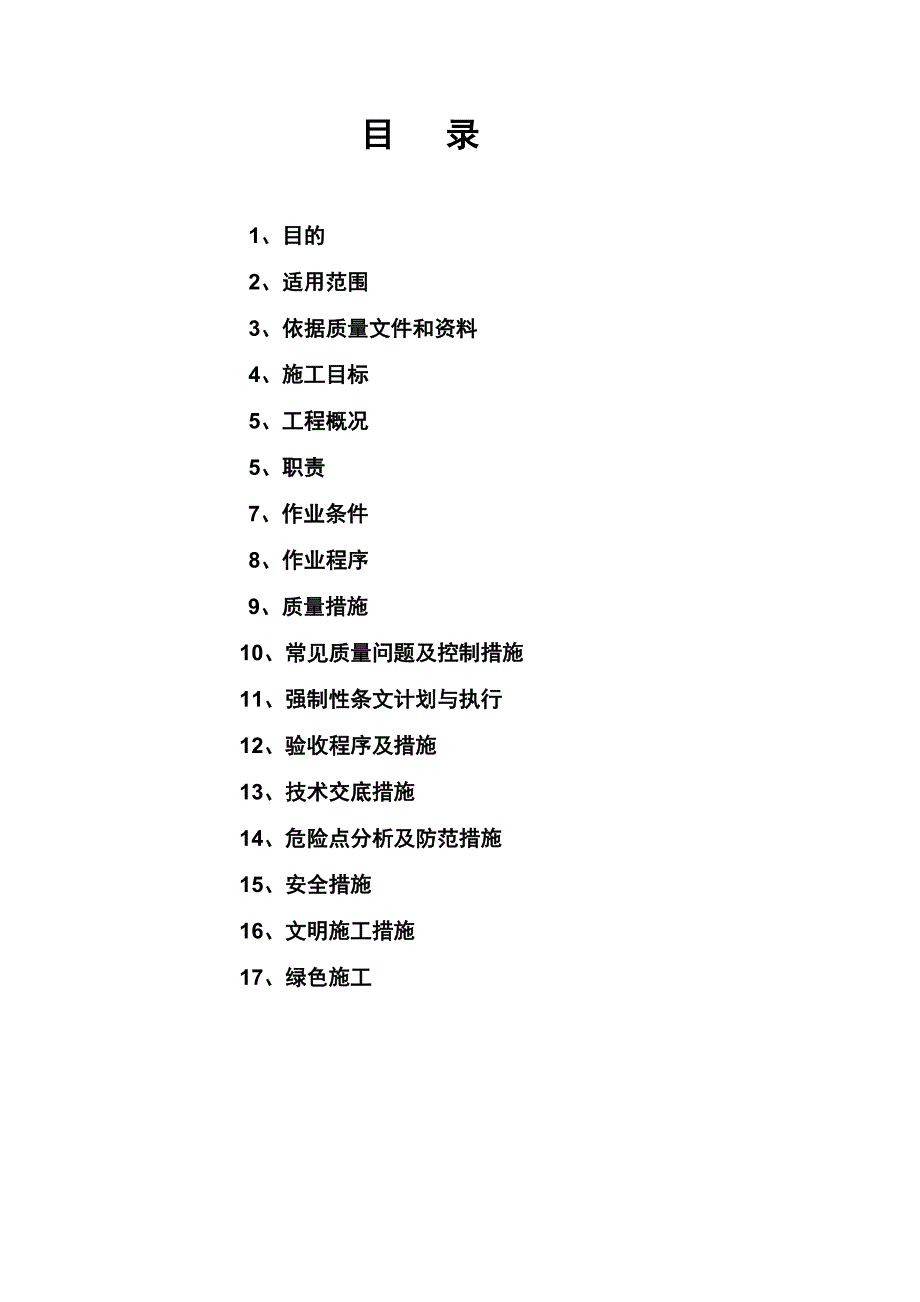

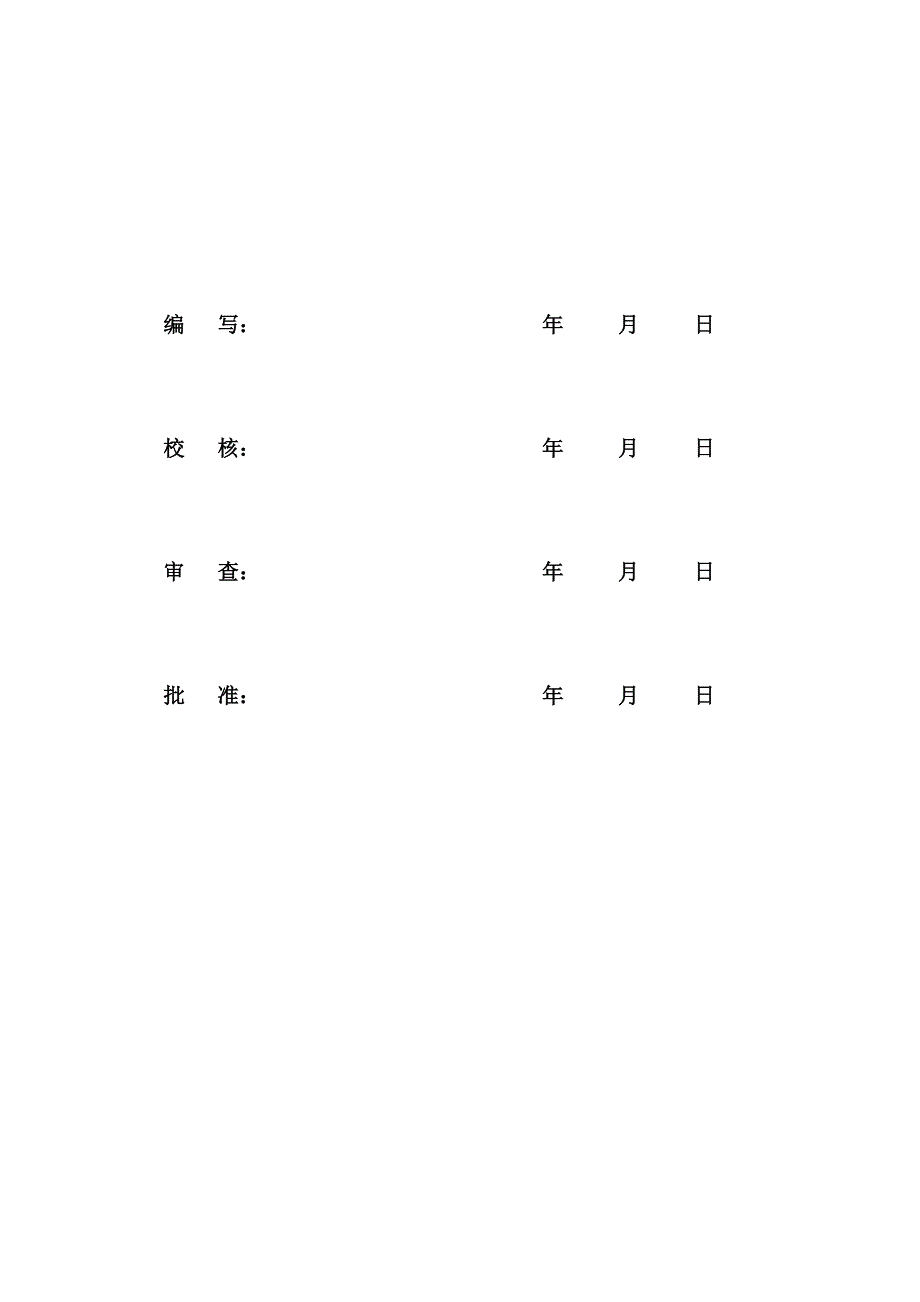

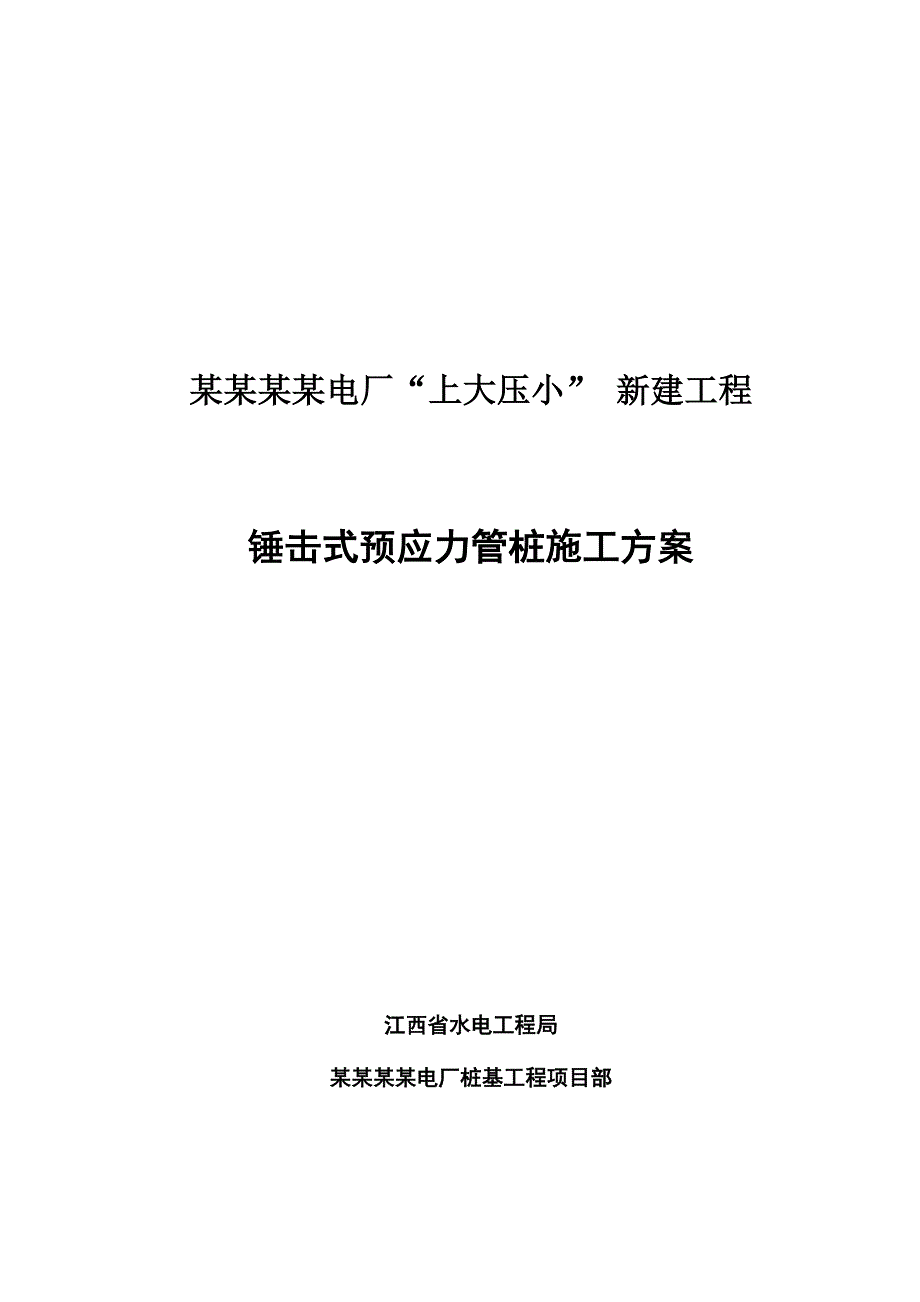

1、某某某某电厂“上大压小” 新建工程锤击式预应力管桩施工方案 江西省水电工程局某某某某电厂桩基工程项目部编 写： 年 月 日校 核： 年 月 日审 查： 年 月 日批 准： 年 月 日目 录1、目的2、适用范围3、依据质量文件和资料4、施工目标5、工程概况5、职责7、作业条件8、作业程序9、质量措施 10、常见质量问题及控制措施 11、强制性条文计划与执行 12、验收程序及措施 13、技术交底措施 14、危险点分析及防范措施 15、安全措施 16、文明施工措施 17、绿色施工1、目的为了确保本工程的施工质量、施工进度，达到设计和规范要求，提高产品质量，指导本项目施工，特编制本作业指导书，各施工人
2、员必须严格遵守。2、适用范围本施工方案仅适用于某某某某电厂“上大压小”新建工程锤击式预应力高强度混凝土管桩的施工。3、依据质量文件和资料（1）本工程投标文件、施工合同；（2）本工程设计图纸；（3）建筑桩基技术规范（JGJ 94-2008）；（4）建筑基桩检测技术规范（JGJ106-2003）；（5）电力工程地基处理技术规程（DL/T 5024-2005）；（6）建筑地基基础工程施工质量验收规范（GB50202-2011）；（7）先张法预应力混凝土管桩（GB13476-2009）；（8）预应力混凝土管桩图集（10G409）；以上标准若有新的标准则执行新标准，替代原有标准。4、施工目标在施工过程中
3、，我局将坚持“安全第一、质量第一、信誉第一”的宗旨，努力实现“建设安全可靠、先进适用、经济合理、环境友好、资源节约”的总体目标。4.1 质量目标本标工程质量应达到某某国际电力股份公司火电工程建设考核标准要求，创国家优质工程金奖。4.2 安全文明施工目标实行施工总平面模块化管理，做到“设施标准、行为规范、施工有序、环境整洁”。4.3 环境目标保护生态环境，不超标排放，不发生环境污染事故，落实环保措施；废弃物处理符合规定，力争减少施工场地和周边植被的破坏，减少水土流失；现场施工环境满足环保要求，杜绝因施工影响环保目标的实现，树立工程良好的社会形象。4.4 进度目标确保工程开、竣工时间和工程阶段性里
4、程碑进度计划的按时完成。5、工程概况厂址地处萍乡市东面芦溪县境内，位于县城西侧约3.5km处的柳江村，北距沪昆线约70m，距离泉江接轨站的直线距离为4.2km。厂址东距袁河约3km，东侧仅266m处有沪昆高速芦溪挂线经过。厂区拟建场地地貌属丘陵及山前冲洪积平原；黄海高程在142190m之间，地形有起伏。厂址地形呈不规则变化，主要为低处耕地、水面与高处丘陵交错分布。大致呈北侧最低，中部高，南侧稍低态势，场地排水条件良好。厂区北侧沪昆线经过；南侧有三座水库，从西向东依次为易家冲水库、龙塘冲水库、左家冲水库；西侧为丘陵山地，地势较高，东侧仅266m处有沪昆高速芦溪挂线经过，其宽度为24m。PHC管桩
5、采用静压成桩，桩端持力层为（4-2）强风化粉砂岩层并进入该层0.5m及以上。桩型为AB型，管桩直径为400mm，单桩竖向承载力特征值1300KN，为满足设计要求，设计终压值不小于3000KN，且不得大于桩身强度控制值3300KN。管桩砼强度不低于C80。本工程400mmPHC管桩布置在输煤系统692根；化水系统600根；脱硫、脱硝系统50根；含煤废水处理系统30根；净化站系统150根；共计1522根。6、职责（1）项目（副）经理：负责实施质量体系文件，对项目部工作质量负责；对工程施工质量负直接责任；组织项目部人员按规范要求施工；全面主持项目部工作，主持并组织项目部技术交底、质量与安全检查。（2
6、）项目总工：负责项目部的技术工作，审查项目部施工组织设计与作业文件，主持项目部图纸会审与技术交底，协助项目（副）经理搞好质量与安全工作。（3）质量安全部：负责项目部质量与安全检查工作，参加作业指导书会签与验证，参加项目部图纸会审与技术交底，贯彻执行三级自检制度，作好质量与安全工作。（4）技术专职：负责编写项目部施工组织设计、作业指导书，指导班组施工，组织项目部技术交底与图纸会审，搞好项目部技术工作。（5）质检员：负责工程产品质量检查，负责原材料跟踪检查，向上级领导反映质量情况，作好有关质检记录，负责文件和资料控制。（6）安全员：负责编制项目部安全施工措施，监督安全操作规程的实施，主持和参加项目
7、部的安全大检查，搞好项目部安全工作。（7）操作人员：负责按作业指导书进行操作，对施工质量与安全负直接责任，持证上岗。（8）材料员：严格控制各类材料进、出库质量，满足工程要求。（9）资料员：负责收集和整理各种资料，以便所有的资料及时分类归档。（10）电工：负责各类电器设备安装及维护，保障安全用电。（11）起重工：严格按操作规程吊桩。（12）测量工：严格按照图纸准确放出桩位，作好基准点，经常校核桩位。7、作业条件（1）所有作业人员必须经岗位培训合格，并取得岗位证书后方准上岗。特殊工种人员须持证上岗。（2）作业场所应作好“三通一平”工作，各种施工临建设施均应就位。（3）施工人员作业前须认真接受施工技
8、术交底并签字，作业场所具备开工条件方准开工。（4）工程材料均应进行现场检查，满足要求后方可用于施工，并保证进货质量的稳定性。8、作业程序为尽量避免或减少挤土效应，确定合理的打桩顺序至关重要。打桩顺序的确定原则为：根据桩的密集程度，由中间向两边方向对称进行，由一侧向另一侧进行；根据桩的入土深度，宜先长后短；根据桩的规格，宜先大后小。8.1 单桩作业程序流程图预应力管桩作业流程图8.2单桩作业程序8.2.1测量定位根据勘察设计单位给定、监理工程师和项目法人工程师审核的原始基准点、基线和参考标高，准确定出桩基的轴线和高程的控制桩，再根据轴线按设计桩位放出桩位线，用木橛或钢筋头钉好桩位，并用白灰作标志
9、，以便于施打，桩位偏差20mm。8.2.2打桩机就位经选定的打桩机进行安装调试就位后，行至桩位处，使桩机夹持钳口中心（可挂中心线陀）与地面上的样桩对准，调平压桩机后，再次校核无误，将长步履（长船）落地受力。桩机就位时，应对准桩位，保证桩机平面的水平度，在施工中不得发生倾斜、移位。8.2.3 吊桩先拴好吊桩用的钢丝绳和索具，然后应用索具捆住桩上端捆住桩上端全长1/4处，再起动机器起吊管桩，使桩尖（桩尖为封底十字刀式，桩尖与桩端钢板采用焊接法焊好）垂直对准桩位中心，缓缓放下插入土中，位置要准确；再在桩顶扣好桩帽或桩箍，即可除去索具。8.2.4 桩身对中调直当桩被吊入夹桩钳口后，由指挥员指挥司机将桩
10、缓慢降到桩尖离地面10cm左右为止，然后夹紧桩身，微调打桩机使桩尖对准桩位，先用较小的落距冷锤12次将桩打入土中0.51.0m，暂停下压，使桩垂直稳定。用2台经纬仪（或线锤）从桩的两个正交方向校正桩身垂直度，当桩身垂直度偏差小于桩长的0.5%时才可正式打桩。8.2.5 打桩 当桩身对中调直后，就可进行打桩施工。打桩时，应使锤跳动正常。打桩宜重锤低击，锤重的选择应根据工程地质条件、桩的类型、结构、密集程度及施工条件来选用。 当施工桩径为400mm桩时，应选用柴油锤型号为3050、桩锤重量为4.05.0t的锤，冲程控制在1.83.2m。打桩顺序根据基础的设计标高，先深后浅；依桩的规格宜先大后小，先
11、长后短。由于桩的密集程度不同，可自中间向两个心向对称进行或向四周进行；也可由一侧向单一方向进行。8.2.6接桩在桩长度不够的情况下，采用焊接接桩法进行接桩。接桩时宜在桩头高出地面0.6m处进行。接桩时，下节桩桩头须设导向箍以保证上下节桩找平接直，上下节桩中心线偏差应小于2mm，节点弯曲矢高不得大于0.1%桩长，且不大于20mm。对接前应清理干净接驳面和坡口，上下节桩之间的间隙应用铁片全部填实焊牢，然后沿坡口圆周上对称点焊6处，待上下节桩固定后再拆除导向箍，继而分层对称施焊；每个接头焊缝不得少于两层，每层焊缝的接头应错开；焊缝须饱满连续，不得出现夹渣或气孔等缺陷。施焊完后必须自然冷却8分钟后方可
12、打桩；严禁用水冷却或焊好即打。焊接质量应符合建筑钢结构焊接技术规程JGJ 81的相关规定要求。焊接时，应采取措施，减少焊缝变形。8.2.7 再打桩焊接好后，经过足够时间的自然冷却，再进行打桩施工。方法同8.2.5条。8.2.8送桩当需要送桩时，应采用专用的送桩器进行送桩，送桩器中心线应与桩身吻合一致，才能进行送桩。若桩顶不平，可用麻袋或厚纸垫平。送桩深度不应超过2.0m，管桩内充满水时严禁送桩作业。8.2.9终止打桩设计终压值不小于3000KN，且不得大于桩身强度控制值3300KN。当桩端进入强（中）风化花岗岩层并进入该层0.5m及以上，有效桩长不小于5m，且最后三阵，每阵十击的平均贯入度控制
13、值在不大于50mm时，即可终止打桩。如发现桩长与设计要求相差较大时，应会同有关单位研究处理。每根桩的施工记录必须如实填写、记录清楚，记录内容包括桩的节数、每节长度、总击数、最后一米锤击数及最后三阵每阵贯入度等，并将有关资料整理成册，交有关部门检查验收。打桩完后，在进行基坑开挖时，应制定合理的施工顺序和技术措施，防止桩位移和倾斜。机械开挖时，应制定对已完工程桩的保护措施。9、质量措施9.1质量管理措施（1）在工程开工前选派有丰富施工管理经验的专业技术人员负责该工程的质量管理工作。（2）选择有资质、有能力且产品必须通过省级或省级以上相关部门鉴定的管桩厂家，严格把关管桩的质量，生产过程要抽查，进入施
14、工现场要检查外观质量和出厂合格证，确保管桩质量满足设计要求。（3）技术人员要将工程概况、施工方案、技术措施及特殊部位的施工要点、注意事项等向全体施工人员作详细的技术交底,认真做好图纸的自审与会审。按施工平面布置图搭建临时设施，布置施工机具，做好场内道路及水电敷设，做好各种施工机械的维护保养工作，为工程开工后保证施工生产的顺利进行做好充分的准备。（4）施工人员认真做好施工记录；质检人员及时办理各种验收签证手续，保证资料的收集、整理、审核与工程进度同步。9.2质量控制措施PHC管桩进场验收应按先张法预应力混凝土管桩及混凝土结构工程施工质量验收规范的质量标准进行验收，并查验出厂合格证，做好入场登记。检查管桩时，应参照地基与基础工程施工和验收规范检查外观质量，做好记录，桩上应注明编号、制作日期和吊点位置。接桩材料、材质应符合设计要求和有关现行标准的规定。9.2.1外观质量控制（1）保护层厚度允许偏差：5mm。（2）桩顶平整偏差：2mm；（3）桩身垂直度允许偏差：0.5%；（4）不得出现环向和纵向裂缝，管桩内壁浮浆层中的收缩裂缝深度不得大于10mm，宽度不得大于1.5mm，横向收缩裂缝长度不得超过直径的一半；9.2.2成桩
