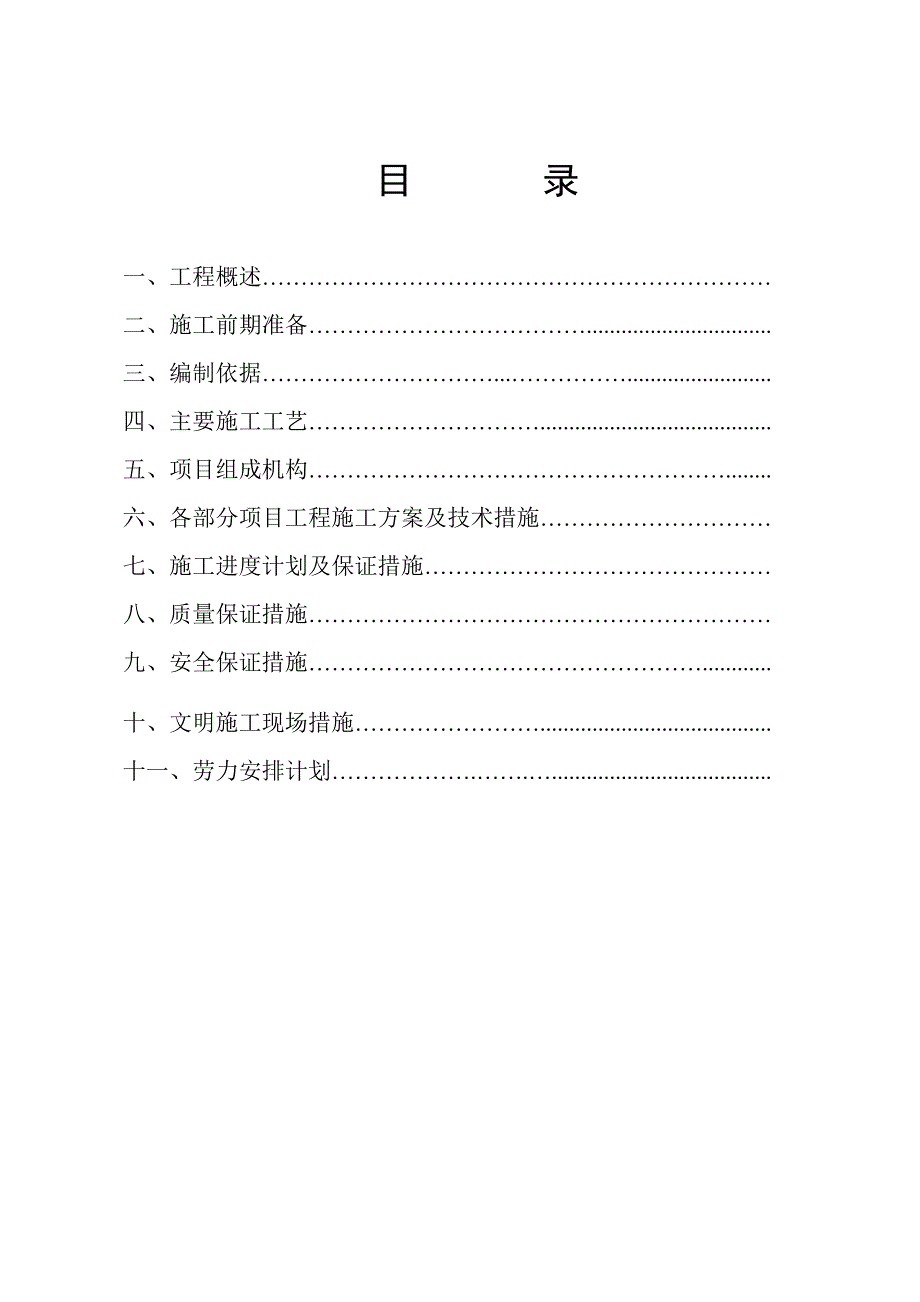

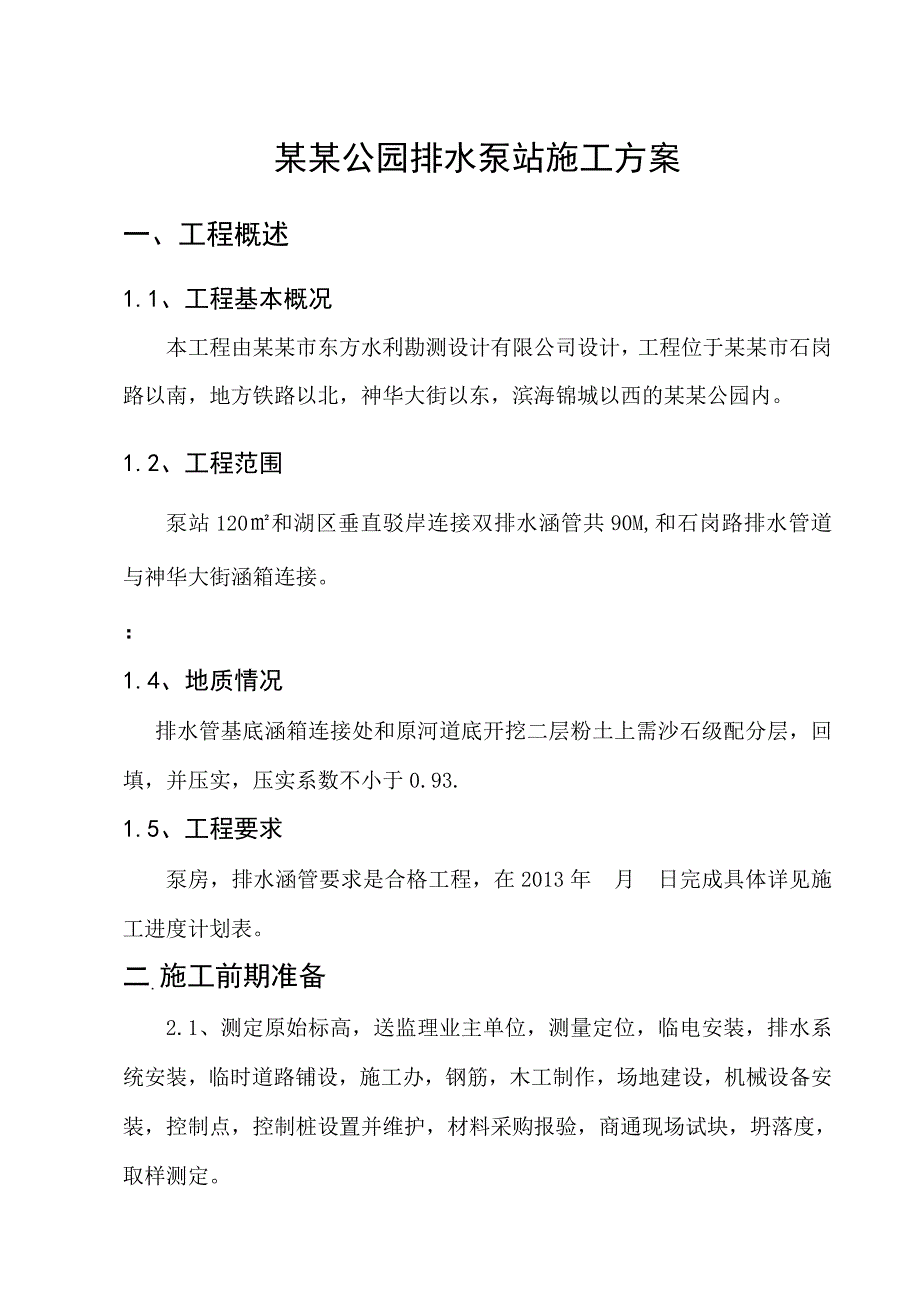

1、目 录一、工程概述二、施工前期准备.三、编制依据.四、主要施工工艺.五、项目组成机构.六、各部分项目工程施工方案及技术措施七、施工进度计划及保证措施八、质量保证措施九、安全保证措施.十、文明施工现场措施.十一、劳力安排计划.某某公园排水泵站施工方案一、工程概述1.1、工程基本概况本工程由某某市东方水利勘测设计有限公司设计，工程位于某某市石岗路以南，地方铁路以北，神华大街以东，滨海锦城以西的某某公园内。1.2、工程范围泵站120和湖区垂直驳岸连接双排水涵管共90M,和石岗路排水管道与神华大街涵箱连接。：1.4、地质情况排水管基底涵箱连接处和原河道底开挖二层粉土上需沙石级配分层，回填，并压实，压实
2、系数不小于0.93.1.5、工程要求泵房，排水涵管要求是合格工程，在2013年 月 日完成具体详见施工进度计划表。二.施工前期准备2.1、测定原始标高，送监理业主单位，测量定位，临电安装，排水系统安装，临时道路铺设，施工办，钢筋，木工制作，场地建设，机械设备安装，控制点，控制桩设置并维护，材料采购报验，商通现场试块，坍落度，取样测定。2.2、机械设备：仪器2台，300挖机，自卸车20M35辆，钢筋切断机，弯曲机，数控调直机各一台。木工圆盘锯1台，木工专用电动手工据3台，平板振捣器1台，插式振动棒4台，切割机1台，电焊机1台，开孔机2台，4.5潜水泵5台，JBS1台，水平仪2台，5线红外线水平仪
3、1台。2.3、人员投入：管理人员6名，作业工人30名。三、编制依据3.1、施工图纸：由某某市东方水利勘测设计有限公司提供。3.2、主要规范规程序号规范规程名称规范规程编号 1建筑工程施工质量验收统一标准GB50300-2001 2工程测量规范GB50026-93 3混凝土结构工程施工质量验收规范GB50204-2002 4砌体工程施工质量验收规范GB502032002 5混凝土泵送施工技术规程JGJ10-95 6施工缝防水技术规程02J301 7建筑物防雷规范GB50057-2010 8建筑机械使用安全技术规程JGJ33-2001 9室外排水规范GB50014-2006 10给水排水管道施工及
4、验收规范GB50268-2008四.主要施工工艺泵站土方开挖降水基槽开挖明沟排水基槽验收浇筑垫层放线砌筑砖胎膜钢筋制作安装钢筋验收模板制作安装模板验收浇筑砼拆除模板砼养护分层回填。排水管主要工作内容：降水排淤放线土方开挖降水基槽开挖明沟排水基础定位基槽浇筑混凝土养护沙石基础回填压实机械吊装管道安装涵管接头沙石基础再回填压实回填土分层压实。4.1、施工方法(1).土方开挖，按设计图纸具体位置确定引测位置，控制桩控制点，并根据现场土质情况据实调整基槽放坡泵房，预测土方放坡坡度比1:1，预留0.1M深人工清理找平。垫层外沿向外留0.8M施工工作面，工作面外挖40CM*40CM排水沟，排水沟预测土方放
5、坡坡度1：1.5，泵房集水坑1M*1M深0.8M一个，排水管基槽集水坑挖4个，泵房基槽挖-0.7米和-0.6米，局部-1.2米和-1.1米，后人工在清土深0.1米，排水畅通，水位降到基槽下-0.5米，保证基槽干基槽施工。具体外运，回运按现场签证执行。（详见附图1，附图2）(2)进行垫层测定放线，测好面层标高，木工按标高完成支模，报监理验槽，验线，按要求浇筑砼垫层，并覆盖塑料薄膜养护不小于5天，基槽内保持排水畅通，砼强度达到70%后进行放线工作。(3)砖胎膜的完成：泵站基础外围一圈用24CM后，高按基础高度的砖胎膜。基础高度1.2米和1.1米的胎膜外加24CM*37CM的砖墩，间距部能大于1.5
6、米，内膜砖墙水泥沙粉刷并养护。（4）.钢筋制作：保证钢筋和购质量，随近采购料单，质量检测证明，实验报告单并现场见证取样送检，按图纸设计，确认钢筋规格，加工形状，完成料单工作，并做复核，确认无误后下料制作。加工好的钢筋必须分类标识存放，准放整齐，现场绑扎按11G101-1严格控制钢筋的保护层。（5）模板采用一次性木模板，后1.5CM，中墩有圆弧和墙预留墙孔，配合用0.5MM厚的镀铁皮制作，模板拼缝处采用双面胶带防止漏浆，保证砼的面层的质量观感。模板操作架采用钢筋架加顶丝，第一步进水池标高4.15M，第二步出水池顶层和集水池一起完成。五、项目组成机构成立项目经理部，设置项目经理、技术负责人各一名，
7、设3个施工班和质检员、材料员、施工员、安全员、预算员、机械师等施工人员，做到统一计划协调，统一组织指挥，统一物质供应，统一资金支付，统一对外联络。项目经理部组织机构图：办公室安保部财务部质检部工程部技术负责人项目经理清淤施工临时工程施工卫生保洁施工六、 各分部分项工程施工方案及技术措施6.1、土方工程该工程土方主要包括机械挖土、挖淤泥、填土施工，具体施工方法技术措施如下：（1）、作业条件清除挖方区域内所有障碍物，如地上高压线、照明线路、电杆、树木等，对附近建筑物、电杆等采限有效防护措施。制定好现场土方、淤泥开挖方案，绘制施工总平面布置图和开挖图，确定开挖路线、顺序，基底标高、边坡坡度、排水沟、
8、集水井位置及土方堆放地点。完成测量控制网的设置，包括控制基线、轴线和水准基点，场地平整进行方格网桩的布置和标高测设，计算挖填土方量，对拟建道路做好定位轴线的控制和校核。在施工区域内做好临时性或永久性排水设施，使场地不积水，必要时设置截水沟。完成必需的临时设施，包括生产设施、生活设施及机械进出和土方运输道路、临时供水供电线路。施工机械设备运进现场，进行维护检查、试运转，使处于良好的工作状态。（2）、操作工艺机械开挖土方及淤泥根据工程规模、土质情况、地下水位高低、施工设备条件、进度要求等合理选用挖土机械，本工程选用反铲挖掘机和抓铲挖掘机等进行施工，以充分发挥机械效率，节省费用，加速工程进度。反铲挖
9、掘机采用路端或路侧开挖两种方法进行，当开挖深度过大时可采取分层开挖，运土汽车布置于反铲一侧，以减少回转角度，提高生产率。抓铲挖掘机作业动臂角应在45以上，抓土从四角开始，然后中间，分层抓土或淤泥。（3）、成品保护开挖时须注意保护测量控制定位桩、轴线桩、水准基桩，防止被挖土和运土机械设备碰撞、行驶破坏；道路两侧设排水沟、集水井，场地应有一定坡度，以防雨水浸泡场地；夜间施工设有足够的照明，防止超挖。（4）、安全措施机械行驶道路要平整、坚实，必要时底部铺设枕木，防止作业时下陷，在饱和软土地段开挖土方，要先降低地下水位，防止机械下陷或基土产生侧移。多台挖掘机在同一作业面作业时，挖掘机间距要大于10m，
10、机械施工区域禁止无关人员进入场地内，挖掘机工作回转半径范围内不得站人或进行其他作业。挖掘机操作和汽车装土行驶要听从现场指挥；所有车辆必须严格按规定的开行路线行驶，防止撞车。挖掘机行走和自卸汽车卸土时，必须注意上空电线，不得在架空输电线路下工作。夜间作业，机上及工作地点必须有充足的照明设施，在危险地段要设置明显的警示标志和护栏。（5）、注意事项挖土前绘制详细的土方开挖图，规定开挖路线、顺序、范围等，避免混乱、造成超挖、乱挖，应尽可能的使机械多挖，减少机械超挖和人工挖方。做好地面排水设施，以拦阻附近地面的地表水，防止流入场地和基坑内，扰动路基。6.2、1500圆管道6.2.1、土方工程（1）土方开
11、挖根据本工程的实际情况，该雨水管道施工时拟采用大开槽方法施工，具体土方及排水工程施工技术措施如下：路基用地范围内的各种管线工程及附属结构物，应按“先深后浅”的原则施工。我们拟采用挖掘机、推土机开挖沟槽，全幅施工，所开挖的土方分别堆放在两侧。沟槽开挖至槽底标高时应由人工修整至设计槽底标高，确保沟槽平直，严禁超挖。沟槽底的土质应为非淤泥质的原状土，并不得含有石块、碎砖、腐殖质等杂物，否则应根据管基要求进行换土处理。沟槽开挖后，应及时做好施工排水，不得使其积水。河塘地段的处理，先将河塘内的水排掉，然后人工彻底清除河塘内淤泥，要求一直清理到天然地基，回填处理下层用6%石灰土，分层压实。土方挖完后修平，
12、检查标高及平面尺寸符合设计要求后尽快进行垫层施工，防雨水冲刷，破坏坑底土层。（2）、降排水施工土方开挖时注意收听天气预报，预计有雨时尽量避免开发土方，并做好基槽坑内排水设施准备，基槽内挖排水槽，每隔一段设集水井，采用水泵将雨水抽出场外。如需井点降水时施工工艺如下：在沟槽开挖断面1米外沿纵向布设好降水设备后要连续不停地抽排地下水，待管道验收回填到一定高度（距地面高差1m内），才能停机。（3）、土方回填施工注意点：回填时两侧相对同时下土，水平方向均匀地摊铺用木棍捣实，填至管半径以上，在两侧用木夯夯实。回填土高出管顶0.3以上时可以压实，要防止管道中心线的位移及管口受震而脱落。回填土时，应严格控制土
13、方含水量在最佳含水量附近。土的压实度应符合规范要求。回填土采用涂料不得含有淤泥、腐殖土等有机杂质。在管顶上0.5m内填土不得含有粒径大于100mm的石块、砖块等杂物。（4）、成品保护回填土方时，注意妥善保护定位标准桩、轴线桩、高程桩，防止碰撞损坏或下沉。管道两侧回填应分层对称进行，防止一侧回填造成两侧压力不平衡，使填土变形或倾倒。夜间作业，应合理安排施工顺序，设置足够照明，严禁汽车直接倒土入槽，防止铺填超厚。已完填土须将表面压实，做成一定坡向或做好排水设施，防止地面雨水流入浸泡地基。沟槽开挖至设计深度，且槽底无水时，必须先用电动夯将槽底夯实，有水需开槽排水，或延长井点时间，确保干槽施工。管基原
14、则上采用原状土基础，如遇槽底土质为非原状土或淤泥质土或因开挖不慎引起的槽底超挖，管基土须进行换土处理。根据本工程实际情况，本工程采用现场搅拌混凝土，该工程管道垫层为C10，在施工中应严把各道工序质量关，确保混凝土分项工程达到合格标准。施工现场实行砼搅拌机现场制作，砂、石、水泥等车车过磅，做好过磅记录，对于超出规范范围的偏差，坚决予以调整。控制砼的水灰比、坍落度，实行定人定岗，使得水灰比能满足施工及施工规范要求。在浇筑混凝土时如逢阴雨天气，要根据砂石含水率情况及时调整混凝土配合比，确保混凝土的拌制过程符合规范要求。砼浇筑应连续进行，如必须间歇时，停歇时间不得超过120分钟，气温超过25时，停歇时间不得超过90分钟。如间歇时间超过上述规定，则应按施工
