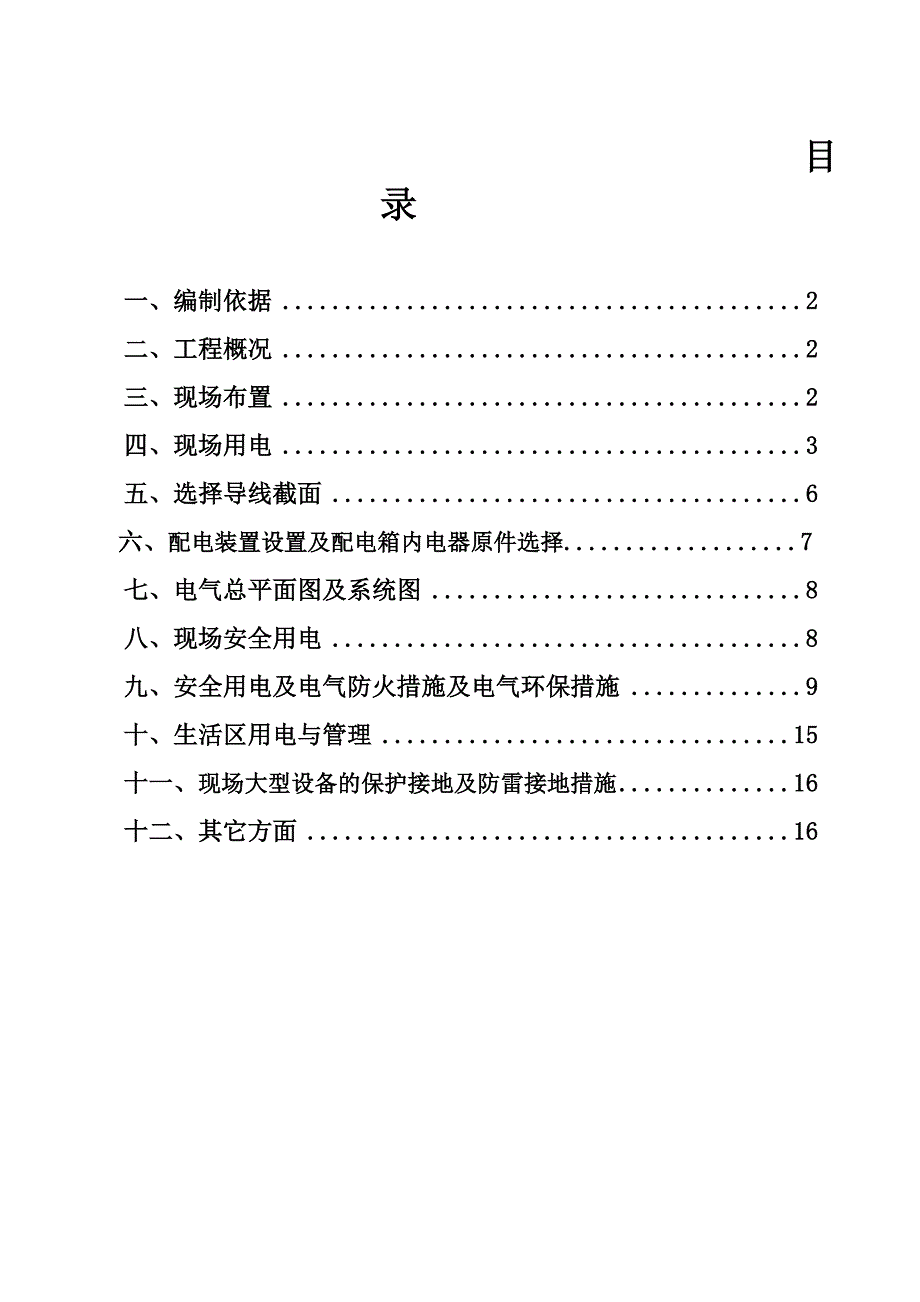

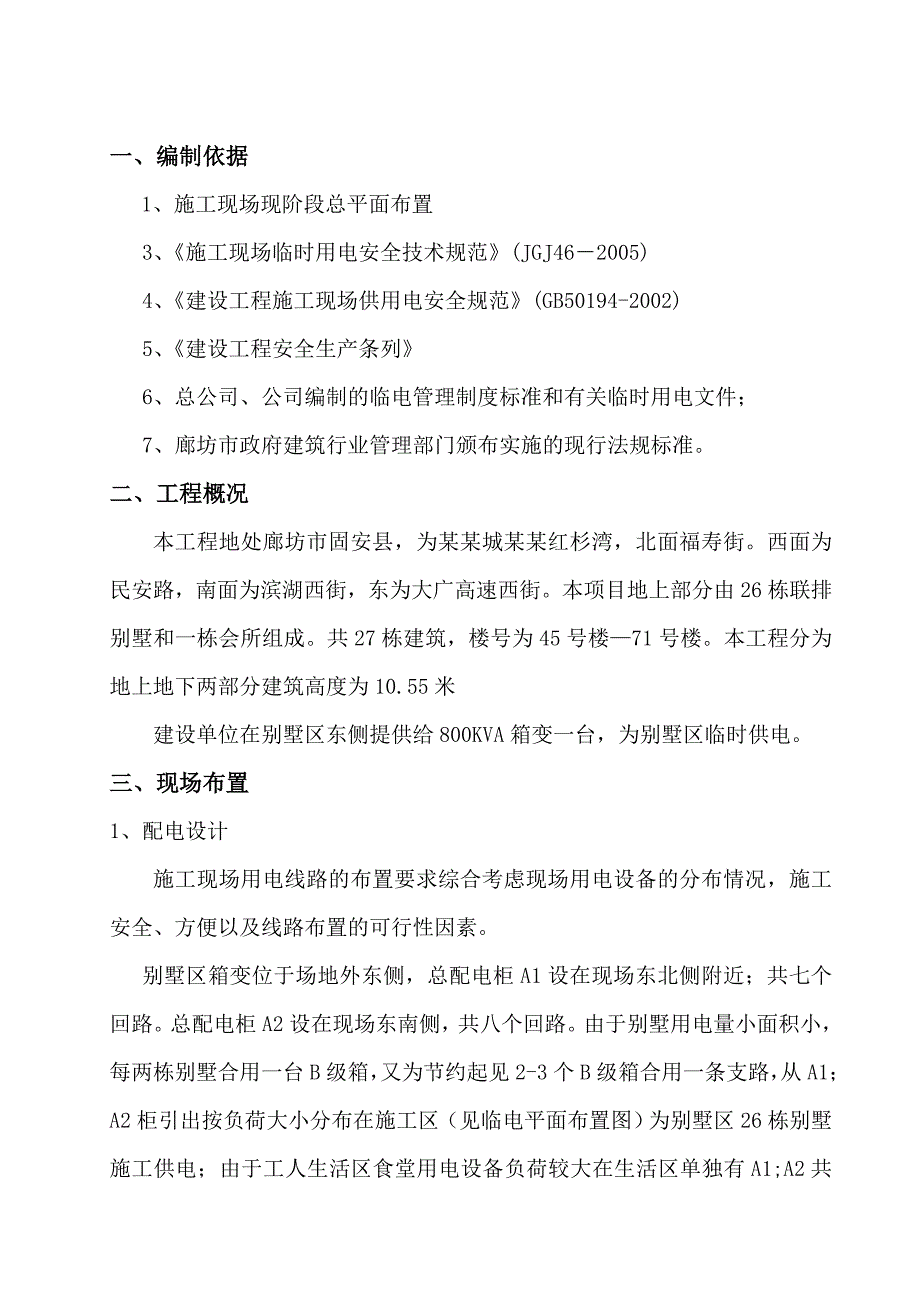

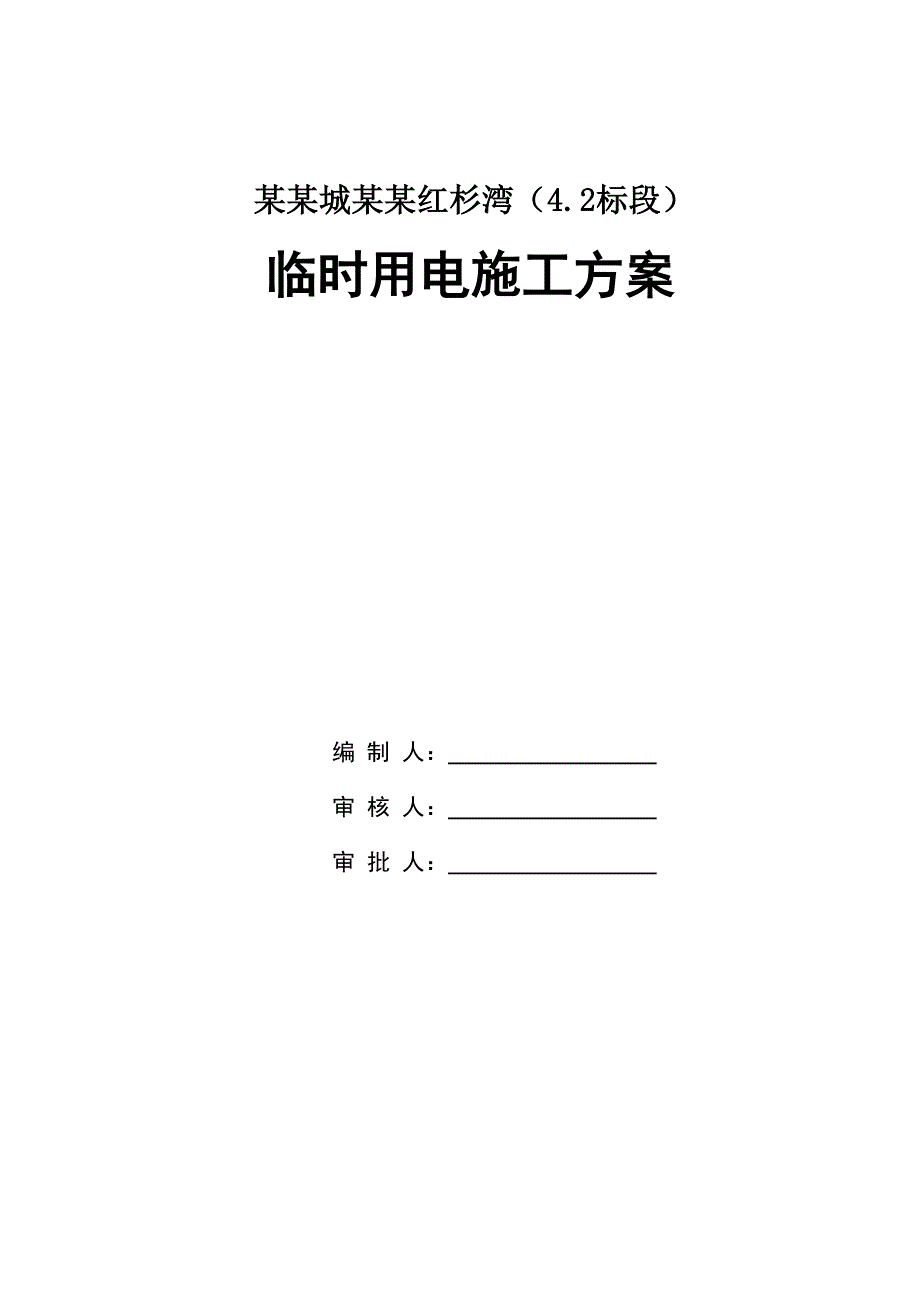

1、某某城某某红杉湾(4.2标段)临时用电施工方案编 制 人: 审 核 人: 审 批 人: 目 录一、编制依据2二、工程概况2三、现场布置2四、现场用电3五、选择导线截面6六、配电装置设置及配电箱内电器原件选择7七、电气总平面图及系统图8八、现场安全用电8九、安全用电及电气防火措施及电气环保措施9十、生活区用电与管理15十一、现场大型设备的保护接地及防雷接地措施16十二、其它方面16一、编制依据 1、施工现场现阶段总平面布置 3、施工现场临时用电安全技术规范(JGJ462005) 4、建设工程施工现场供用电安全规范(GB50194-2002) 5、建设工程安全生产条列 6、总公司、公司编制的临电管

2、理制度标准和有关临时用电文件; 7、廊坊市政府建筑行业管理部门颁布实施的现行法规标准。二、工程概况本工程地处廊坊市固安县,为某某城某某红杉湾,北面福寿街。西面为民安路,南面为滨湖西街,东为大广高速西街。本项目地上部分由26栋联排别墅和一栋会所组成。共27栋建筑,楼号为45号楼71号楼。本工程分为地上地下两部分建筑高度为10.55米建设单位在别墅区东侧提供给800KVA箱变一台,为别墅区临时供电。三、现场布置1、 配电设计 施工现场用电线路的布置要求综合考虑现场用电设备的分布情况,施工安全、方便以及线路布置的可行性因素。 别墅区箱变位于场地外东侧,总配电柜A1设在现场东北侧附近;共七个回路。总配

3、电柜A2设在现场东南侧,共八个回路。由于别墅用电量小面积小,每两栋别墅合用一台B级箱,又为节约起见2-3个B级箱合用一条支路,从A1;A2柜引出按负荷大小分布在施工区(见临电平面布置图)为别墅区26栋别墅施工供电;由于工人生活区食堂用电设备负荷较大在生活区单独有A1;A2共引出三个支路为生活区及食堂供电。2、 施工用电线路布置 根据本工程的实际情况,采用放射式与树干式相结合的线路敷射方式。线路水平辐射时直埋电缆深不小于0.8米,电缆上下铺盖10厚细沙,然后用红机砖铺盖,再回填土,在地坪上做好标记。电缆过路口处要SC管敷设,局部采用沿围墙明敷设高度大于2米,固定支架用40404角铁制作,其间距不

4、应大于2米并用2个8膨胀螺栓固定,敷设完毕用板封闭刷红白漆标识。在结构施工时,因结构增高,其电源线路采用沿外架子垂直敷设,为减轻电缆垂直拉力,电缆与结构架子每6m固定一处。3、导线选择本工程主要电缆线分别选择YJLV、ZR-YJV YJV与YC系列各规格型号的三相五线电缆线。四、现场用电1、现场供电根据施工现场临时用电安全技术规范(JGJ46-2005)规范要求,施工现场供电采用变压器单独供电,并采用安全可靠的三相五线制TN-S系统。主干线有三根相线、一根工作零线、一根保护接地线。黄、绿、红色为相线,兰色为工作零线,黄绿双色线为保护接地线。2、 配电布局所有配电箱均有本公司仓库统一订购制作,闸

5、具统一采用总公司的合格承包方合格产品,一级、二级配电箱均采用三相五线制。电缆使用YJLV22;YJV电缆及YC电缆;各级配电箱统一编号,大、中、小型机械设备实现“一箱、一机、一闸、一漏电”三级配电逐级保护;各配电箱和用电设备有良好的接地保护装置,接地电阻不得超过4;工作零线,保护零线严格分开,防雷接地,重复接地,配电室接地单独分别设置。配电箱应设置在道路畅通、干燥、无杂物堆放的地方,且能防雨、防砸。开关箱至用电设备的距离不得超过3米。为保证施工现场用电安全,现场所有配电箱上边统一搭设防雨防砸棚。 (备注:因为现场狭小护栏防雨防砸棚出正负零回填土后设)为保证消防安全要求,现场分别在配电柜总开关上

6、口引出一路电源专供消防泵和照明用。3、 用电量计算 根据本工程的施工实际情况,因基础阶段及主体阶段用电量基本等同于和二次结构及装修阶段用电量,故只计算主体施工阶段及生活区的用电负荷。 主体施工阶段现场总用电需要系数为0.6; 综合功率因数COS=0.65。此阶段施工现场主要的用电设备见下表:别墅区施工现场总负荷计算编号现场设备现场设备型号及锯牌数据数量1电 锯JO-42-4380V4 KWCOS=0.8752切断机GQ40380V4 KWCOS=0.763弯曲机GW40380V3 KWCOS=0.764调直机380V7.5KWCOS=0.745电焊机BX1-250380V13KVACOS=0.

7、8786切割机JO-42-2 380V2.2KWCOS=0.8787振捣棒Zk-50 380V1.1KWCOS=0.85128镝 灯380V2.0KWCOS=0.85249打夯机HW-20 380V2.2KWCOS=0.85411塔吊380v40 JC=15%412潜水泵380v7.5COS=0.85213电刨MB513 380v2.8kw COS=0.87214蒸饭车380v24kwCOS=1515电热水器380v12 COS=1516电锅380v124(1)计算设备容量:1、电 锯:54=20KW2、切断机:46=24KW3、弯曲机:63=18KW4、调直机:47.5=30KW5、电焊机:

8、 Pe=8SeCOS=8130.87=84KW6、切割机:82.2=17.6KW7、振导棒:121.1=13.2KW8、镝 灯:242=48KW9、打夯机:42.2=6.6KW10、塔吊: Pe=4pe=4450.25=90KW11、潜水泵:15KW13、电刨:52.8=14KW14、蒸饭车:245=100kw15、电热水器:124=48kw16、电锅:124=48kw(2)计算所有用电设备的总容量及计算负荷=20+24+18+30+84+17.6+13.2+48+6.6+22+90+15+14+100+48+48=598.4故:Pj=Kxpe=0.6598.4=359.04kw Qj1=Pj

9、1tg=359.04tg(arc cos0.65) =359.041.17 420KvarSj=(Pj2+Qj2)=359.O2+42O552.54KVAIj=Sj/(Ue)=553/(0.381.732)=838A据上述计算别墅区所设800KVA箱变满足本施工现场现阶段高峰期用电需求。五、 选择导线截面别墅区1、 箱变至A1柜导线截面可选定YJLV-3240+2120 电缆 2、 箱变至A2柜导线截面可选定YJLV-3240+2120 电缆3、 A1;A2柜至B级配电箱导线截面可选定YJLV-3*70+2*35电缆 (I=150A)4、 A1;A2柜至生活区B级箱导线截面可选定YJLV-3*

10、95+2*50电缆 (I=200A)5、 A1柜至1-2号塔吊箱导线截面可选定YJLV-3*95+2*50电缆 (I=200A)6、 A2柜至3-4号塔吊箱导线截面可选定YJLV-3*95+2*50电缆 (I=200A)六、配电装置设置及配电箱内电器原件选择根据JGJ46-2005规定,本施工现场采用TN-S供配电系统。总配电箱以后工作零线(N)端子板和专用保护零线(PE)端子板严格分开。分配电箱内设工作零线(N)端子板和专用保护零线(PE)端子板严格分开。对于各种开关箱内必须设置工作零线接柱和专用保护零线接线柱。对于配电箱、开关箱的制作,采用1.5mm厚的铁板(不含油漆层),箱体进出线口开光

11、滑的圆孔并套上橡胶绝缘垫,与箱体连结的PE线为两端压接铜鼻子的编制软铜线,所有配电箱必须配锁,并有防雨水的遮檐。分箱(B级箱)内设漏电开关,额定漏电动作电流选50mA,额定漏电动作时间选0.1s。开关箱(C级箱)内设电源隔离开关(可视触点空气开关)和漏电开关,额定漏电动作电流30mA,额定漏电动作时间0.1s。开关箱内的开关电器必须在任何情况下都可以使用电设备实行电源隔离。给蛙式打夯机和振捣器供电的流动配电箱内的漏电开关采用额定漏电动作电流15mA,额定漏电动作时间0.1s。箱内盘面电器间距,并列开关之间50mm,开关距盘边80mm。对于开关电器的接线采用绝缘导线,接头不得松动,不得有外露带电

12、部分。A、B、C、N、PE各线的颜色分别为黄、绿、红、淡兰和黄绿双色。压接在开关上的导线必须用线鼻子或涮锡密实后压接。1、各分配箱考虑临时用电配电箱的通用性和灵活性,所以基本上采用相同的配置,在满足供电要求的情况下可以方便的改变线路及增减用电设备。2、各开关箱,均随各设备用电量大小,适当配置为上隔离下漏电,开关容量随设备变化七、平面图及系统图(见后附图)八、现场安全用电主线执行三相五线制,其具体措施如下:1、现场除楼层及其周围外,塔吊等主要用电设备负荷集中处各设分电箱一个。 2、主线走向原则:接近负荷中心;进出线方便;接近电源;接近大容量用电设备;运输方便。不设在剧烈振动场所,不设在可触及的地

13、方,不设在有腐蚀介质场所,不设在低洼和积水,溅水场所,不设在断层、滑坡、滚石、塌陷危险场所,不设在爆炸和火灾场危险的场所,不设在易燃物房,进入建筑物的主线原则上设在预留管线井内,做到有支架和绝缘子的设施。3、现场施工用电原则执行JGJ46-2005规定的“逐级”保护措施。其电箱设门、设锁、编号,注明负责人。4、机械设备必须执行工作接地和重复接地的保护措施。5、照明使用单相220V工作电压,灯距离地面高度不低于2.5m。6、电箱内所配置的电闸、漏电、熔丝荷载必须与设备额定电流相等。不使用偏大或偏小额定电流的电熔丝,严禁使用金属丝代替熔丝。7、 保护接地与防雷接地: 施工现场采用TN -S系统,电

14、气设备的金属外壳必须采取专用保护地线。施工现场的电气系统严禁利用大地作相线或零线。保护零线不得装设开关或熔断器。8、现场电工必须经过培训且合格的,具有一定施工现场操作经验的电工,持证上岗,负责现场临电的安装与维修,电工操作要严格按照安全技术操作规程和规范要求,杜绝非电工操作,施工现场的电气设备及材料要有合格证和检测报告,非合格产品严禁使用。9认真执行分项安全技术交底及检查制度,由专业电气负责人向各作业班组和施工队进行书面交底或口头交底,专业电工每日对所有临电设备设施进行一次认真检查,每周对所有漏电开关动作特性进行一次全面检查,每季度对重复接地装置进行一次检查。发现问题及不安全隐患要及时整改,同时做好记录。九、安全用电与电气防火措施及电气环保措施1、非专业电器工作人员严禁动用各种电器设备,专业电器工作人员必
