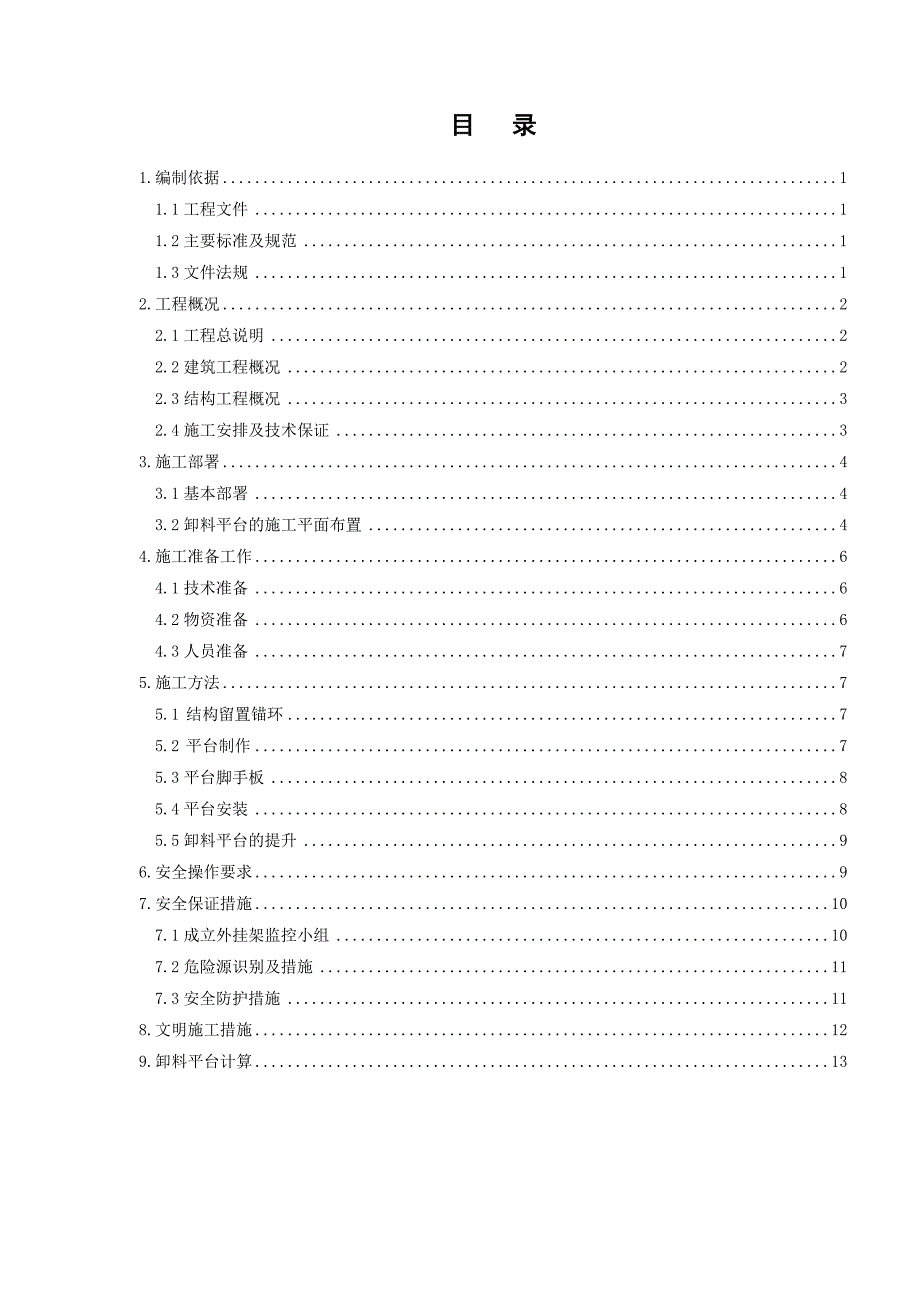

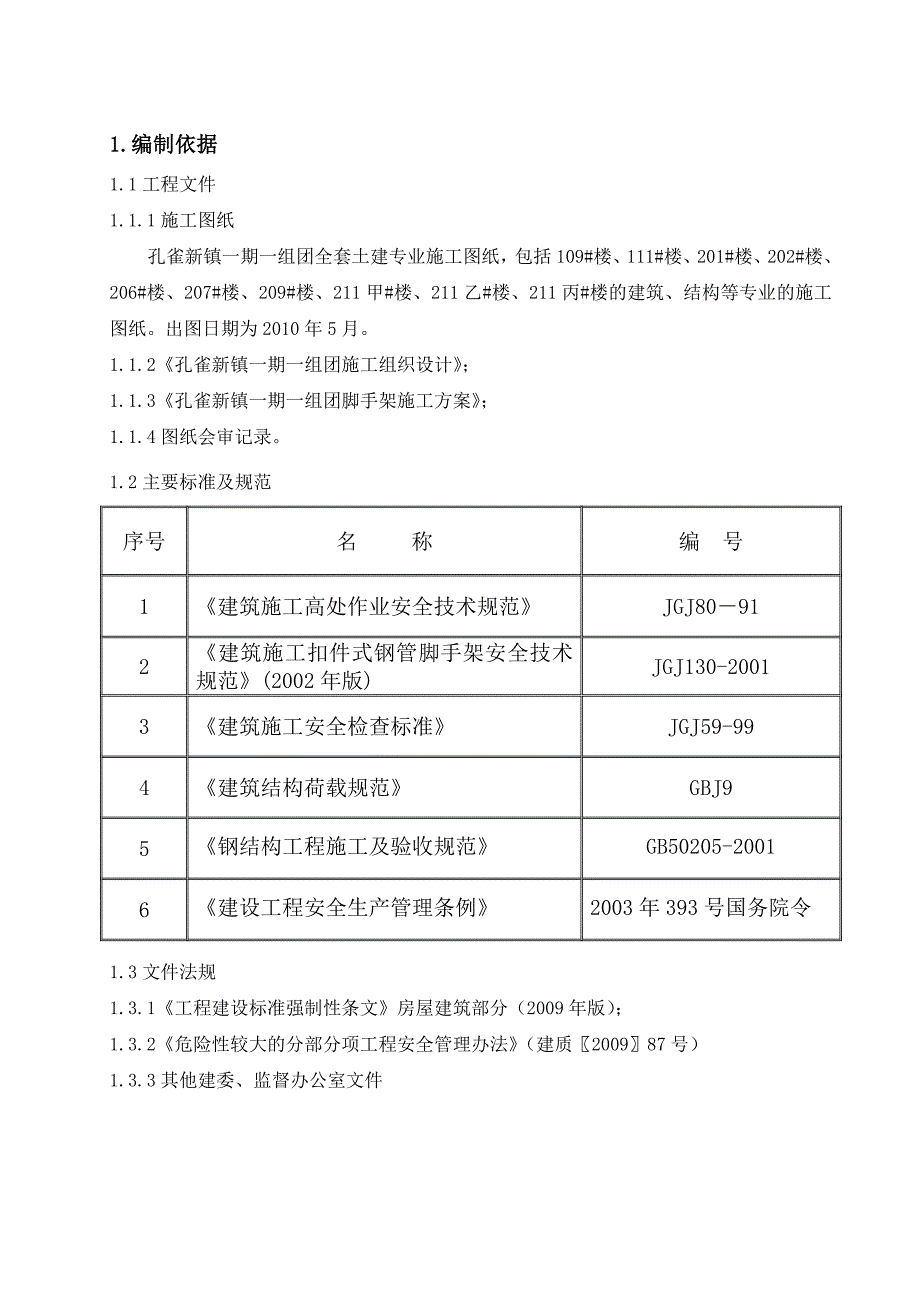

1、目 录1.编制依据11.1工程文件11.2主要标准及规范11.3文件法规12.工程概况22.1工程总说明22.2建筑工程概况22.3结构工程概况32.4施工安排及技术保证33.施工部署43.1基本部署43.2卸料平台的施工平面布置44.施工准备工作64.1技术准备64.2物资准备64.3人员准备75.施工方法75.1 结构留置锚环75.2 平台制作75.3平台脚手板85.4平台安装85.5卸料平台的提升96.安全操作要求97.安全保证措施107.1成立外挂架监控小组107.2危险源识别及措施117.3安全防护措施118.文明施工措施129.卸料平台计算131.编制依据1.1工程文件1.1.1施
2、工图纸孔雀新镇一期一组团全套土建专业施工图纸，包括109#楼、111#楼、201#楼、202#楼、206#楼、207#楼、209#楼、211甲#楼、211乙#楼、211丙#楼的建筑、结构等专业的施工图纸。出图日期为2010年5月。1.1.2孔雀新镇一期一组团施工组织设计；1.1.3孔雀新镇一期一组团脚手架施工方案；1.1.4图纸会审记录。1.2主要标准及规范序号名 称编 号1建筑施工高处作业安全技术规范JGJ80912建筑施工扣件式钢管脚手架安全技术规范(2002年版)JGJ130-20013建筑施工安全检查标准JGJ59-994建筑结构荷载规范GBJ95钢结构工程施工及验收规范GB50205

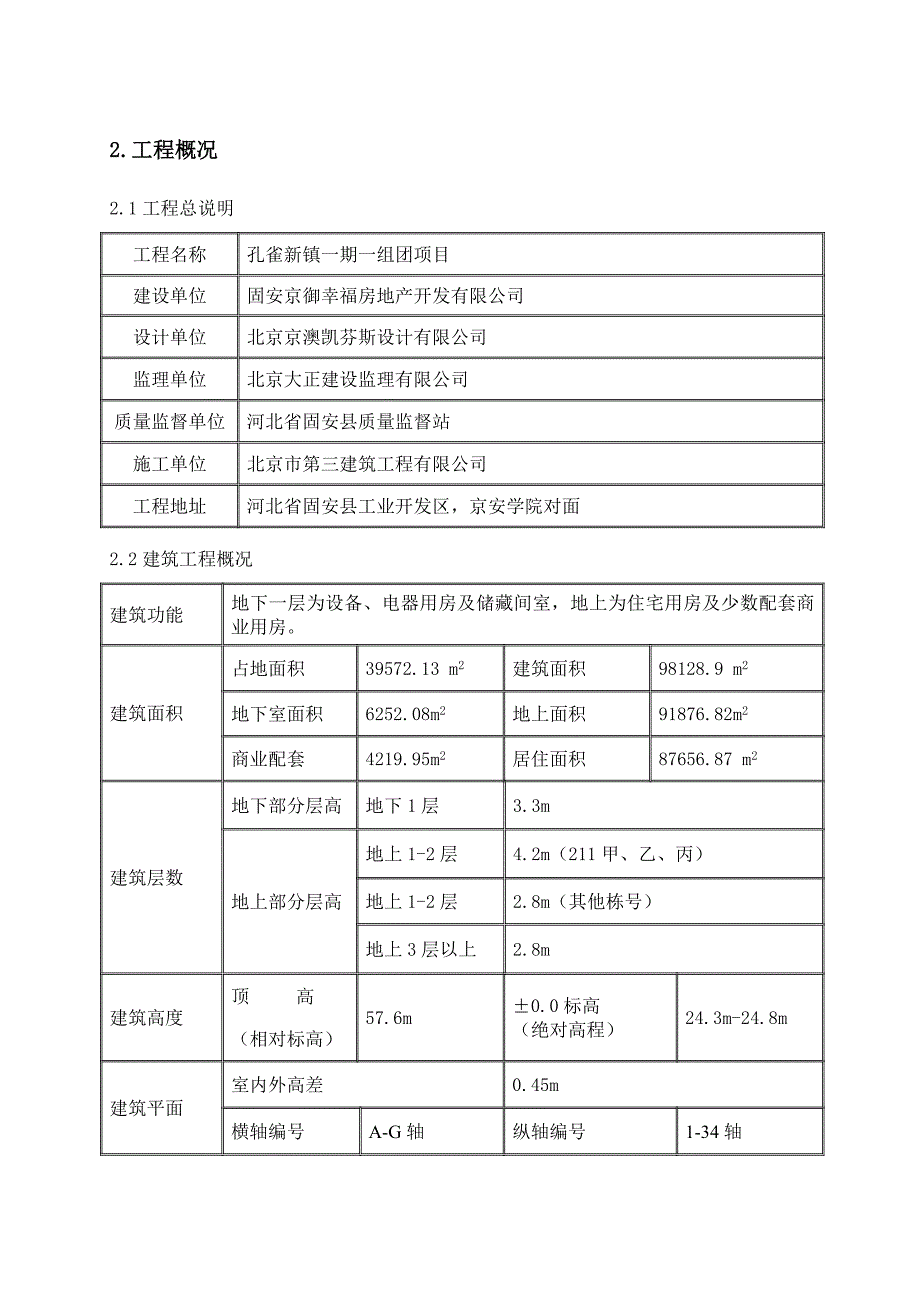

3、-20016建设工程安全生产管理条例2003年393号国务院令1.3文件法规1.3.1工程建设标准强制性条文房屋建筑部分（2009年版）；1.3.2危险性较大的分部分项工程安全管理办法（建质200987号）1.3.3其他建委、监督办公室文件2.工程概况2.1工程总说明工程名称孔雀新镇一期一组团项目建设单位固安京御幸福房地产开发有限公司设计单位北京京澳凯芬斯设计有限公司监理单位北京大正建设监理有限公司质量监督单位河北省固安县质量监督站施工单位北京市第三建筑工程有限公司工程地址河北省固安县工业开发区，京安学院对面2.2建筑工程概况建筑功能地下一层为设备、电器用房及储藏间室，地上为住宅用房及少数配套
4、商业用房。建筑面积占地面积39572.13 m2建筑面积98128.9 m2地下室面积6252.08m2地上面积91876.82m2商业配套4219.95m2居住面积87656.87 m2建筑层数地下部分层高地下1层3.3m地上部分层高地上1-2层4.2m（211甲、乙、丙）地上1-2层2.8m（其他栋号）地上3层以上2.8m建筑高度顶 高（相对标高）57.6m0.0标高（绝对高程）24.3m-24.8m建筑平面室内外高差0.45m横轴编号A-G轴纵轴编号1-34轴2.3结构工程概况结构形式基础类型梁板式筏板基础结构类型现浇混凝土剪力墙结构建筑场地类别类抗震设防烈度7度抗震设防类别丙类设计地震
5、分组第一组混凝土强度 等 级基础垫层基础梁地下室底板地下室外墙过梁构造柱女儿墙C15C30C30C35P6C30P6C25C30钢筋级别HPB235热轧钢筋、HRB335热轧钢筋、HRB400热轧钢筋结 构断面尺寸内外墙厚度250mm、200mm、180mm、100mm柱截面尺寸500500、650350、400250、900200、500200、400200等梁截面尺寸400200mm、400180mm、410180mm、300160mm、400160mm、610160mm、2000400等2.4施工安排及技术保证2.4.1卸料平台的设置是为了施工材料周转方便，故在施工至3层以上时安排布置预
6、留，卸料平台的加工及预埋筋的布置安排在3层结构顶板施工时进行。详细安排见3.1条。2.4.2为了施工的安全，卸料平台根部设置锚固环对平台进行固定，平台除设置受力钢绞线外，另设置一道与受力钢绞线同型号的保险钢绞线。2.4.3为了不影响到结构及成品保护，卸料平台要求做到外侧较固定端（内侧）高出100mm以上。3.施工部署3.1基本部署孔雀新镇一期一组团工程共包括109#、111#、201#、202#、206#、207#、209#、211甲#、211乙#、211丙#等10栋建筑，其中211乙#楼为2层商业建筑，层高4.2米，不设置卸料平台，拆除材料由人工倒运至地面；其他各楼均为11-18层建筑，自3
7、层往上每层在楼体居中部位设置1个卸料平台，供结构施工期间周转物料的垂直运输所需。卸料平台的布置原则上与塔吊同侧布置，即211甲#楼、211丙#楼布置在楼体的北侧，其他楼设置在楼体的南侧，避开阳台等悬挑板的最外侧墙体上。卸料平台设计尺寸为5.02.0米，平台两侧设置2根7.0米长20a的槽钢作为主梁（当主体洞口宽度低于2100时，主梁间距可缩小至1400，次梁探出主梁300左右），悬挑宽度5.0m，与混凝土楼板搭接2.0米；次梁为5根2.0米长16a的槽钢，间距1.21米。两侧主梁上设置吊环。与63721.5钢绞线形成斜拉体系。主梁伸入楼面长度2.0米m，在根部及板边缘共设置2道锚环，穿入楼层平
8、面预留的HPB23520钢筋锚环内；钢绞线与上层预留锚环进行连接。卸料平台满铺木质脚手板，平台下部设置密目网、大眼安全网两道防护，平台四周焊接1.5m高483.5的钢管两道作为护栏，护栏立杆间距1.21m，护栏采用多层覆膜板进行两端封闭，平台最前端中央位置设置1.0米宽的活动门，活动门设挂钩，封闭方式同其他部位。3.2卸料平台的施工平面布置1、109/111#楼的位置：2、201/209#楼的位置：3、202#楼的位置：4、206#楼的位置：5、207#楼的位置：6、211甲#楼的位置：7、211丙#楼的位置：4.施工准备工作4.1技术准备1、现场人员制作卸料平台前，应熟悉施工方案及现场实际情
9、况、技术要求；2、卸料平台在焊接前及吊装作业前，项目部主管工长对现场管理人员及操作人员进行详细的安全和技术交底，并认真履行签字手续。3、钢管、扣件、脚手板等施工材料必须经过检查验收，不合格产品不得使用。4、熟悉图纸，重点了解凸出建筑物墙面的部位和悬挑构件位置，以便确定卸料平台位置；5、在楼板混凝土浇注前，安排专人进行锚固筋的留置；混凝土浇注时，看模人员注意看护锚固钢筋不要移位，保证锚固长度。4.2物资准备1. 脚手管：选用48*3.5mm的焊接钢管，要有出厂合格证，其力学性能符合国家标准碳素结构钢中的规定，从外观检查没有裂缝、折痕、严重锈蚀、弯曲等缺陷。2. 扣件：采用可锻造扣件，有出厂合格证
10、书，材质应符合国家建设部钢管脚手架扣件JGJ22-85的规定。从外观上检查不得有裂纹、气孔、缺爪、螺栓断丝或滑丝等现象。其中对接扣件的抗滑能力不小于3.2KN，直角扣件和旋转扣件的抗滑能力不小于8.0KN。3. 脚手板：脚手板采用50mm厚松木、杉木板，板面宽度220mm、250mm，不得有腐朽，且脚手板两端均设有两道直径为4mm的镀锌钢丝箍。4. 安全网：安全网采用国家指定监督检查部门监定许可生产的厂家产品，同时应具备相关监督部门批量验证和工厂检验合格证。大眼网及密目网报告要求符合密目式安全立网（GB16909-97）及安全网（GB5725-97）中合格要求。进场安全网外观要求整体效果一致，
11、网面干净整齐。5. 结构中预埋锚环：采用HPB235级20钢筋弯曲成为锚环。6. 斜拉钢丝绳采用63721.5，公称抗拉强度为74.6KN纤维芯钢丝绳，花篮螺栓、钢丝绳卡扣等构、配件应完好，全数检查确定其安全有效。7. 槽钢：制作平台用槽钢应无严重锈蚀现象，符合相关规范规定。4.3人员准备根据施工具体情况，项目各楼配备专业架工8人，电焊工2人，信号指挥4人，以上专业人员均需持证上岗。5.施工方法5.1 结构留置锚环每层卸料平台安放处楼层平面预埋HRB235级20钢筋楼面锚环；第一道锚环设在梁上，第二道锚环设在板上，为防止锚环从混凝土中拔出，楼板锚环按右图图样进行弯锚。5.2 平台制作平台采用现
12、场加工，平面尺寸为2.07.0米，护栏采用直径为48的钢管，高度为1.5米，立杆间距为1.21米，钢梁及钢管焊接采用满焊，焊条采用E43焊条、手工焊；吊环直径为20的一级钢筋与钢梁焊接，焊缝要求钢筋两侧均为满焊，焊条E43、手工焊，焊缝要求见附图；横竖钢梁连接点处要求满焊（包括转角），焊缝高度大于等于5毫米。护栏设置2道横杆，并用15mm厚多层复合板围护。平台远端设置一道平开门，向内侧开启，围护方式同护栏。钢丝绳固定采用5个绳卡，前面4个，卡头距离为130-150mm，后面1个。如图所示：5.3平台脚手板卸料平台按照图示进行安装，平台满铺脚手板并固定，平台下部设置大眼网与密目网各一道。5.4平
13、台安装5.4.1在平台钢梁上满铺脚手板并绑牢，吊装平台组件，插入楼面锚环并在主梁端头抗滑孔内插入钢管抗滑。5.4.2钢丝绳使用花篮螺栓与上层楼板梁锚环和平台斜拉板连接，钢丝绳卡环与钢丝绳相配套，每根绳头采用四个卡环，绳头尾部设安全弯。主梁两根钢丝绳一根为受力绳一根为保险绳，两者各自拉结。5.5卸料平台的提升5.5.1每次提升前，应先绑好吊索，检查无误后再松开连接件；安装完毕后，先固定连接件，经检查无误后再松开吊索。5.5.2每次提升前平台上杂物必须清理干净，并检查整体框架的焊接是否牢固，检查安全网是否挂好。如发现异常现象应及时处理。5.5.3提升时，倒料平台下部及周围不许站人。指挥塔吊工作的人
14、员应戴好安全帽，确定吊钩与平台完全勾紧后方可起吊。5.5.4提升卸料平台的吊点利用平台前端拉环，并在第五根次梁处的主梁上另外焊接两个吊环作为吊运卸料平台的吊点，吊环采用25圆钢，做成直角勾住主梁，吊环与主梁接触部位双面满焊，焊缝宽10mm，如下图所示；吊装及提升完毕，经检查拉结、加固部位合格后，方可摘除吊索。5.5.5调运平台时使用卡环，不得使吊钩直接钩挂卡环。6.安全操作要求6.1在平台使用期间，施工责任人和安全管理人员要经常检查其防护、框架焊接处、钢丝绳、脚手板等部位，发现问题应立即解决，严禁工人在有隐患的平台内作业。6.2在平台上放置的材料应码放整齐，严禁乱扔乱抛，在任何情况下，不得向平台下抛掷材料物品和倾倒垃圾。材料码放高度不得超过1m。6.3在平台使用过程中，任何人不得随意拆卸其构件，确因需要临时拆除时，必须经主管人员同意，采取相应措施后方可进行。6.4 放置在平台上的材料应及时转移，平台上严禁超载。6.4.1平台限载最大100kg/m2，平台上应有标注，并经常进行检查监督。物料提升时不得碰撞堆料平台及其护栏，起吊和下落时应轻放，加速度不得大于1m/s2。6.4.2在施工中的人和物料的总重量不超过1吨（相当于4m钢管190根
