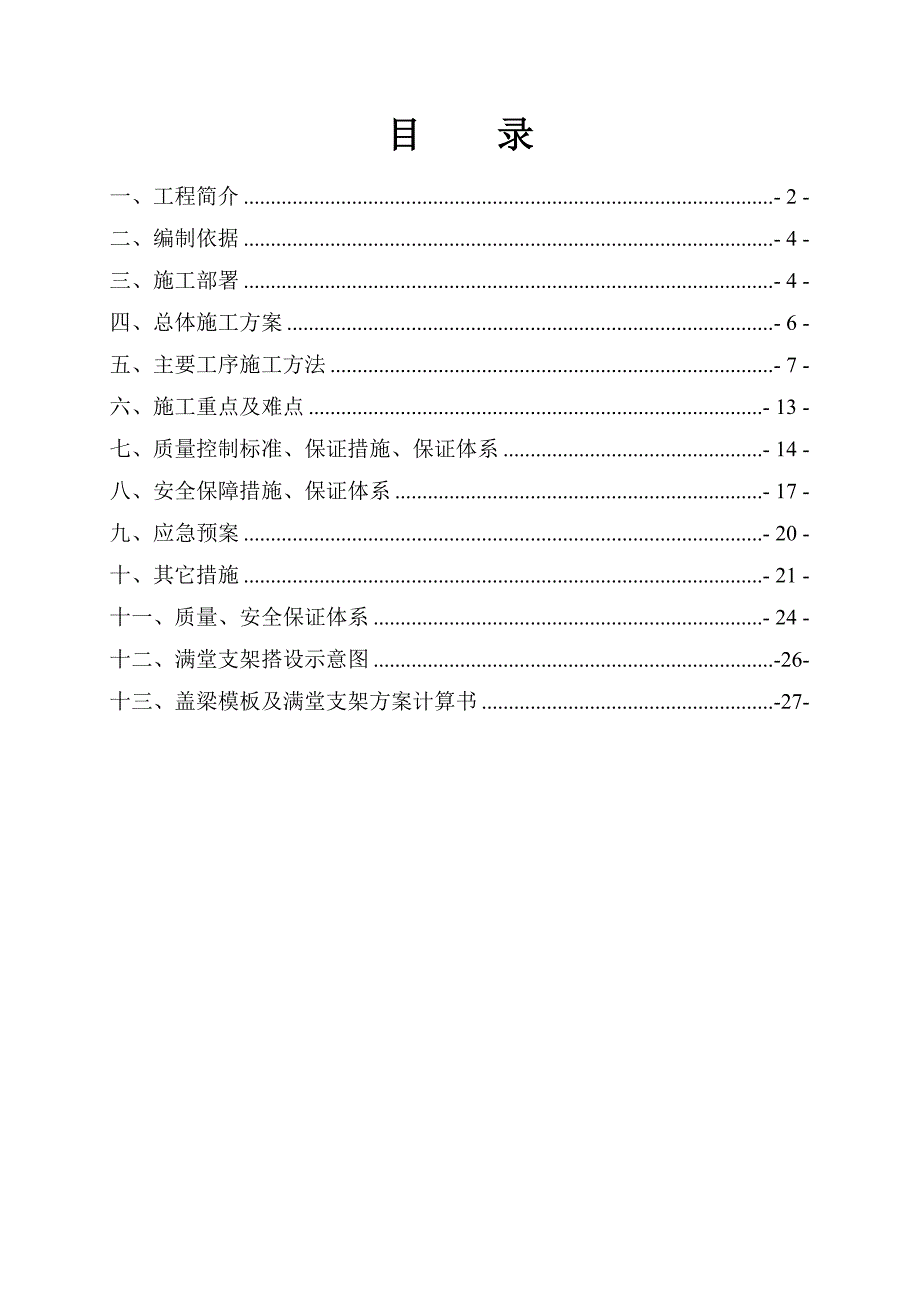

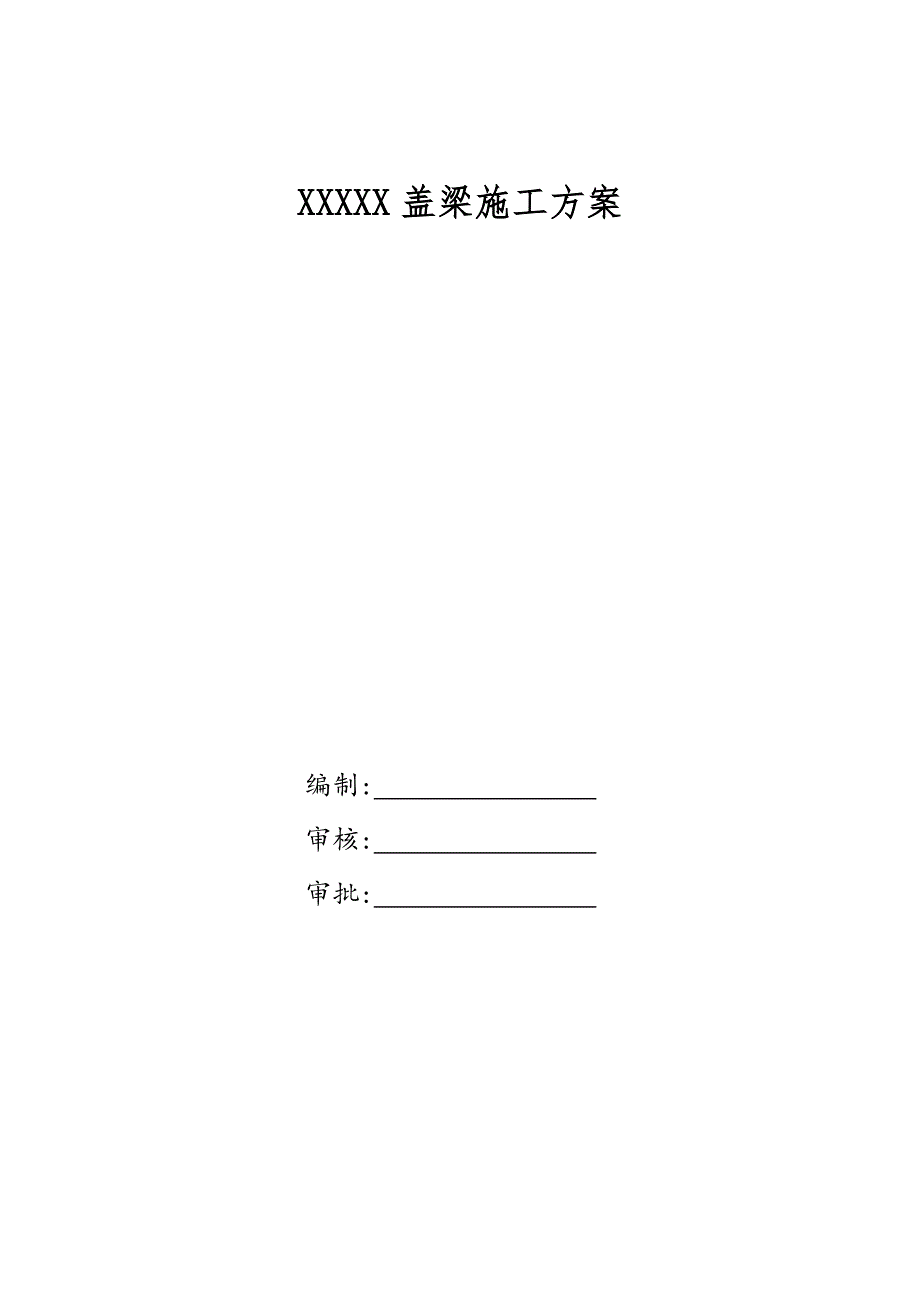

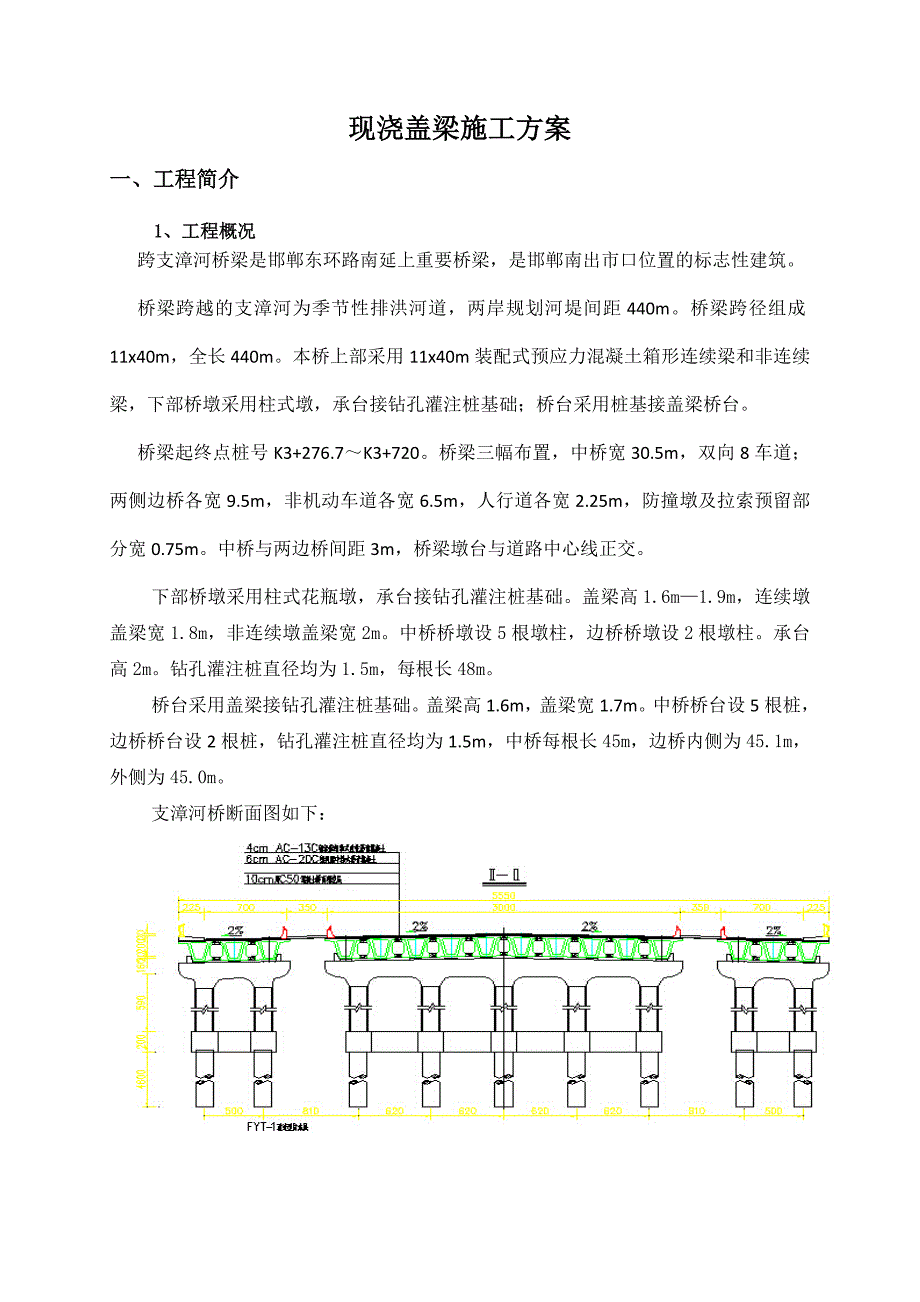

1、XXXXX盖梁施工方案 编制: 审核: 审批: 目 录 一、工程简介- 2 -二、编制依据- 4 -三、施工部署- 4 -四、总体施工方案- 6 -五、主要工序施工方法- 7 -六、施工重点及难点- 13 -七、质量控制标准、保证措施、保证体系- 14 -八、安全保障措施、保证体系- 17 -九、应急预案- 20 -十、其它措施- 21 -十一、质量、安全保证体系- 24 -十二、满堂支架搭设示意图-26-十三、盖梁模板及满堂支架方案计算书-27-现浇盖梁施工方案一、工程简介1、工程概况跨支漳河桥梁是邯郸东环路南延上重要桥梁，是邯郸南出市口位置的标志性建筑。桥梁跨越的支漳河为季节性排洪河道，两
2、岸规划河堤间距440m。桥梁跨径组成11x40m，全长440m。本桥上部采用11x40m装配式预应力混凝土箱形连续梁和非连续梁，下部桥墩采用柱式墩，承台接钻孔灌注桩基础；桥台采用桩基接盖梁桥台。桥梁起终点桩号K3+276.7K3+720。桥梁三幅布置，中桥宽30.5m，双向8车道；两侧边桥各宽9.5m，非机动车道各宽6.5m，人行道各宽2.25m，防撞墩及拉索预留部分宽0.75m。中桥与两边桥间距3m，桥梁墩台与道路中心线正交。下部桥墩采用柱式花瓶墩，承台接钻孔灌注桩基础。盖梁高1.6m1.9m，连续墩盖梁宽1.8m，非连续墩盖梁宽2m。中桥桥墩设5根墩柱，边桥桥墩设2根墩柱。承台高2m。钻孔
3、灌注桩直径均为1.5m，每根长48m。桥台采用盖梁接钻孔灌注桩基础。盖梁高1.6m，盖梁宽1.7m。中桥桥台设5根桩，边桥桥台设2根桩，钻孔灌注桩直径均为1.5m，中桥每根长45m，边桥内侧为45.1m，外侧为45.0m。支漳河桥断面图如下：2、区域地质条件2.1自然地理拟建工程位于支漳河河道及堤岸上，地貌单元上属河谷地貌。支漳河河道宽度约450米，堤岸高度约6米。河道坡度约为5。邯郸市地处华北平原的西部边缘太行山东麓，地貌单元属于华北沖洪积平原南部的西部边缘。2.2气象、水文邯郸市处在暖温带半干旱、半湿润大陆性季风气候带，四季分明。气候特点是春季干旱多风，夏季炎热多雨，秋季晴朗气爽，冬季寒冷
4、干燥。区内19562000 年多年平均气温13.8，最冷月平均气温-2.6（一月），最热月平均气温27.4（七月），极端最高气温42.1，极端最低气温-19.0。19562000 年多年平均降水量629.1mm，多集中七、八、九三个月；日最大降水量518.5mm（1963 年8 月4 日），年最大降水量1757.3mm（1963 年），年最小降水量220mm（1986 年）；多年平均蒸发量1900mm，最大积雪厚度460mm。年平均风速2.7m/s，年主导风向为南风，风向频率20.1%；次主导风向北风，风向频率15.5%；冬季盛行北风，风向频率17%；夏季盛行南风，风向频率25.2%。无霜期1
5、90 天左右。依据建筑地基基础设计规范附录F中国季节性冻土标准冻深线图及对当地实际情况的调查，本区冻土深度为0. 6m，为季节性冻土。勘察区水文地质单元属太行山山前冲洪积平原水文地质区，地下水类型为第四系孔隙潜水， 具弱承压性， 含水层主要为第四系冲洪积地层。根据勘察期间钻探资料，实测孔口内地下水稳定水位埋深 4.506.50m，标高为 49.2849.68m。地下水主要是大气降水补给和河流侧向补给,排泄方式以人工开采、蒸发为主。地下水动态类型为降水入渗-开采型。据区域水文地质资料，勘察场区地下水历年变化不大，略呈下降趋势。地下水与年内降水量变化相关，水位年变化幅度在1.0m 左右，高水位期一
6、般出现在912 月，低水位期一般出现在6月份。2.3 区域地形地貌邯郸市位于太行山东麓，属于山麓丘陵与山前平原的过渡地带。其新构造地貌单元大体可分为三个部分：太行山基岩隆起区、山前台地及剥蚀缓斜地区和华北平原沉降区。2.4区域地质构造邯郸市位于太行山东麓，属于山麓丘陵与山前平原的过渡地带。其构造地貌单元大体可划分为三部分：太行山基岩隆起区、山前台地及剥蚀缓斜地区和华北平原沉降区。根据此种地质情况，地质情况较好，且表层为黄土，只需将地表处的生活垃圾挖出换填，表层的淤泥土、杂填土等土质清除，施工30cm厚灰土，然后施工20cm厚C20混凝土进行基底处理。3、结构形式及设计要素下部桥墩采用柱式花瓶墩
7、，承台接钻孔灌注桩基础。盖梁高1.6m1.9m，连续墩盖梁宽1.8m，非连续墩盖梁宽2m。中桥桥墩设5根墩柱，边桥桥墩设2根墩柱。承台高2m。钻孔灌注桩直径均为1.5m。桥台采用盖梁接钻孔灌注桩基础。盖梁高1.6m，盖梁宽1.7m。中桥桥台设6根桩，边桥桥台设2根桩，钻孔灌注桩直径均为1.5m。边桥、中桥盖梁均采用满堂红支架施工，现浇盖梁采用支架必须保证有足够的强度、刚度、稳定性，盖梁混凝土设计强度为C40。二、编制依据1、邯郸市东环路南延（雪驰路-邯大路）工程施工合同（该合同包含支漳河桥梁工程）；2、邯郸市东环路南延支漳河桥梁工程施工图设计；3、公路桥涵施工技术规范（JTG/T F50-20
8、11）；4、建筑施工碗扣式钢管脚手架安全技术规范（JGJ 166-2008）；5、建筑施工扣件式钢管脚手架安全技术规范（JGJ 130-2011）；6、钢管满堂支架预压技术规程（JGJ/T 194-2009）；7、钢筋焊接及验收规程（JGJ 18-2012）；8、钢筋机械连接技术规程（JGJ 107-2010）。9、公路桥梁盆式支座（JT/T822-2011）10、公路钢筋混凝土及预应力混凝土桥涵设计规范（JTG D62-2004）11、我单位从事市政、桥梁工程建设施工经验、施工能力以及施工技术装备水平等。三、施工部署根据合同段的总体施工组织设计的要求，结合本分项工程的施工特点和我部的人力、设
9、备等资源的配备，现浇盖梁施工日期：2014.6.32014.9.3，工期为90天。首先进行2#东边桥盖梁的施工，依次是2#中桥盖梁、2#西边桥盖梁，依次进行后续各联的流水施工。施工步骤为满堂支架、木方及定型底模、钢筋骨架制作安装、浇筑混凝土、养护、支架及模板拆除。按照工期要求结合本工程结构形式特点，现浇盖梁施工采用碗扣式钢管满堂支架，支架座落在承台及系梁上；支设满堂支架，安装定型底钢模板，安装钢筋骨架。钢筋加工采用现场加工，吊车配合人工架抬运输、绑扎。砼浇筑顺序为从中间向两边浇筑。1、施工组织机构设置由于该工程施工工期紧，任务重施工难度大，为此我们组织一支专业技术能力强，管理水平高的管理队伍开
10、展施工。合理安排施工工序，昼夜施工、加快进度，本项目部人员将齐心协力同业主、监理共同努力下，优质高效的完成任务。其现浇盖梁施工队下设：支架班组、模板班组、钢筋班组、混凝土班组、杂项班组，对人员进行分班组管理，按工序进行流水作业，责任到人。项目经理：董志刚 对工程总体负责，全面负责工程工作技术负责人：沈兰斌 负责工程的技术质量施工负责人：张谦 负责施工管理工作质量负责人：冯利明、赵兴华 负责盖梁施工质量检测试验负责人：王涛、王魁森 负责材料试验工作物资负责人：翟昆 负责物资供应及后勤工作安全负责人：吴旭召、高川 负责全面安全施工2、人员配置序号工 种工作内容人数1钢筋工钢筋制作、绑扎502模板（
11、支架）工模板（支架）支、拆303混凝土工混凝土浇筑104其他工种20合计1103、材料准备3.1、钢筋、混凝土钢筋进场后按不同种类、等级、牌号、规格及生产厂家分批验收、分别堆放，不得混杂，且立标牌以示识别，及时按要求进行取样检验，经检验，钢筋质量符合设计及规范要求后方可用于工程施工。钢筋的堆放应做好以下防护措施：钢筋堆放场地应先进行硬化并在钢筋材料底部搭设平台，高度不小于30cm，避免钢筋与地面接触造成污染和锈蚀；在钢筋堆放场地四周做好排水系统等防雨措施，在雨天采用塑料布或彩条布进行覆盖，避免遭受雨淋；要求钢筋用于本工程时，钢筋应无有害的锈蚀、松散的锈皮、油漆（脂）或其他杂物。在钢筋进场后，要
12、求提供附有生产厂家对该批钢筋生产的合格证书，标示批号和出厂检验的有关力学性能试验资料。进场的每一批钢筋，均按国家标准钢筋要求进行取样试验，试验不合格的不得用于本工程。现浇盖梁采用合格的商品混凝土，技术、试验和材料人员要提前与搅拌站进行联系、沟通。做好材料检验和配合比设计验证工作，保证混凝土的品质和供应。4、 主要机械设备配置序号名称型号单位数量1装载机50台12吊车25t台23电焊机315A台44弯曲机400型台25切割机400型台26平板车台1四、总体施工方案1、总体安排现浇盖梁采用碗扣式满堂支架施工，每个盖梁混凝土一次浇筑完毕。2、质量目标：全部工程达到国家现行的工程质量验收标准,工程一次
13、验收合格率100，优良率95%以上，争创优质工程。3、安全目标：无重大安全事故，安全生产达国标。4、施工工艺流程承台达到设计强度测量定位支架搭设测量、安装底模安装侧模安装底板及钢筋骨架浇筑混凝土拆除侧模混凝土养护（不少于7天）盖梁成品检查验收混凝土强度达到100%拆除模板支架底模五、主要工序施工方法1、施工测量施工放样前测量人员应全面了解设计图纸、资料及各相关图纸间的关系。当设计文件中存在不明之处，应及时与设计单位联系，以便妥善协调处理。控制测量用科力达全站仪，放样测量时与前后施工桩位核对，避免发生错误。由测量专业的技术人员，配备经校正的测量仪器，组成测量组，从事测量工作，使用测量手簿。对当天
14、完成的外业测量手簿及时进行检测核对（包括计算资料），并在手簿上签字并注明日期。对加密点及相关测量资料报监理符合验收，合格后方可正式使用。现浇盖梁的测量：先利用坐标及高程控制点确定每一墩顶上的中心、轴线及高程，为盖梁施工做好准备工作。在底模上以3m一个点对盖梁底边线进行坐标点的布设。2、支架地基在承台上支设满堂红支架，两端支架坐落在回填土上，需进行回填土处理后，再浇筑20cm c20砼（后附详图）。3、支架搭设（计算附后）承台施工完毕，强度达到设计强度100%后，进行支架搭设施工，现浇盖梁支架采用碗扣式满堂红支架。首先按照支架布置图，放出支架边线及底托标高，然后根据情况摆放底托下枕木，搭设脚手架。注：48x3.5mm碗扣式支架的材料（碗扣件，管件等）要有产品合格证。进场时首先由质检人员对材料进行观感检查并对材料壁厚等进行抽检，待检验合格后再报监理工程师进行验收检查，合格后方可进场使用。支架搭设时应遵循边搭设边检查，并在搭设过程中设
