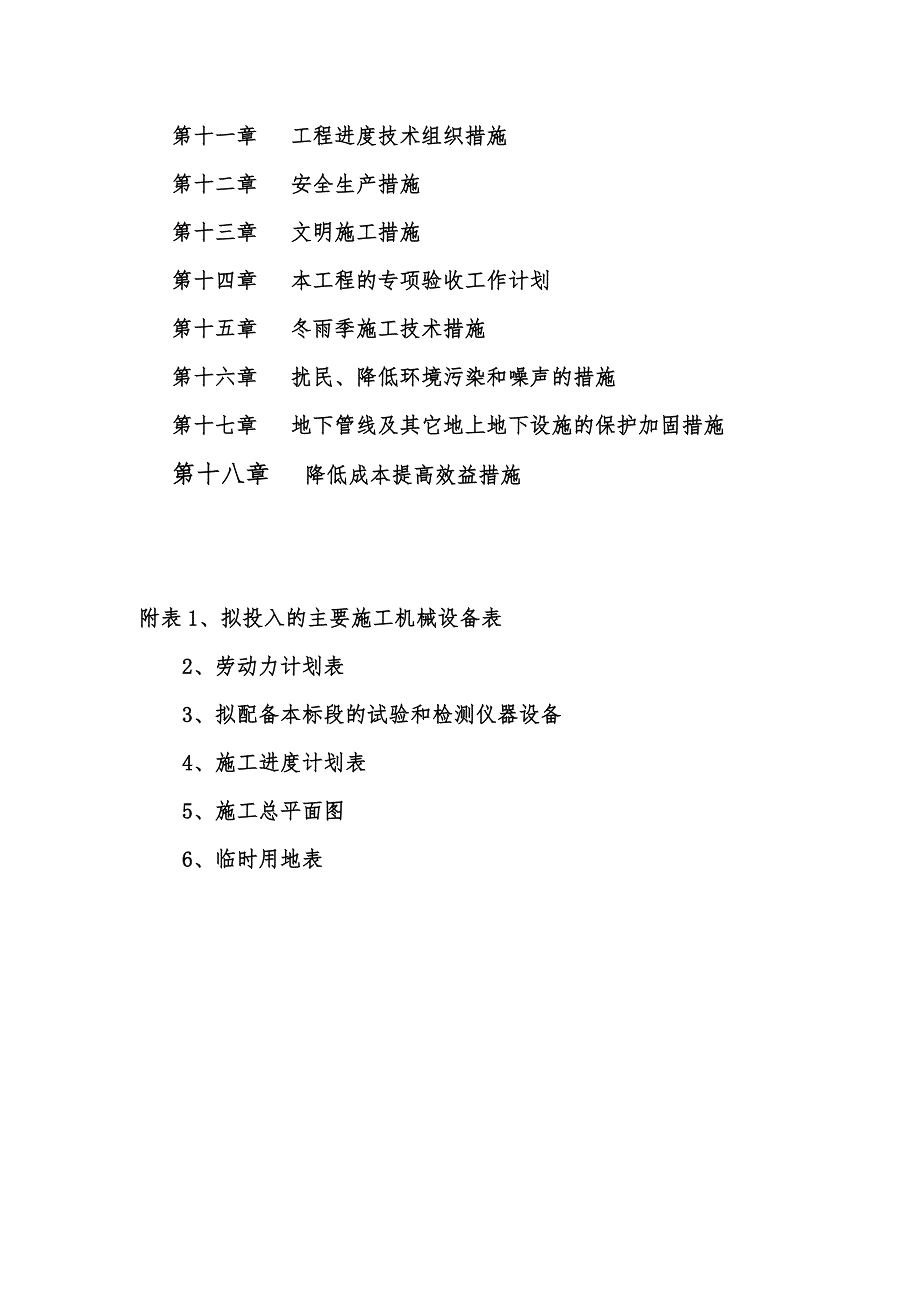

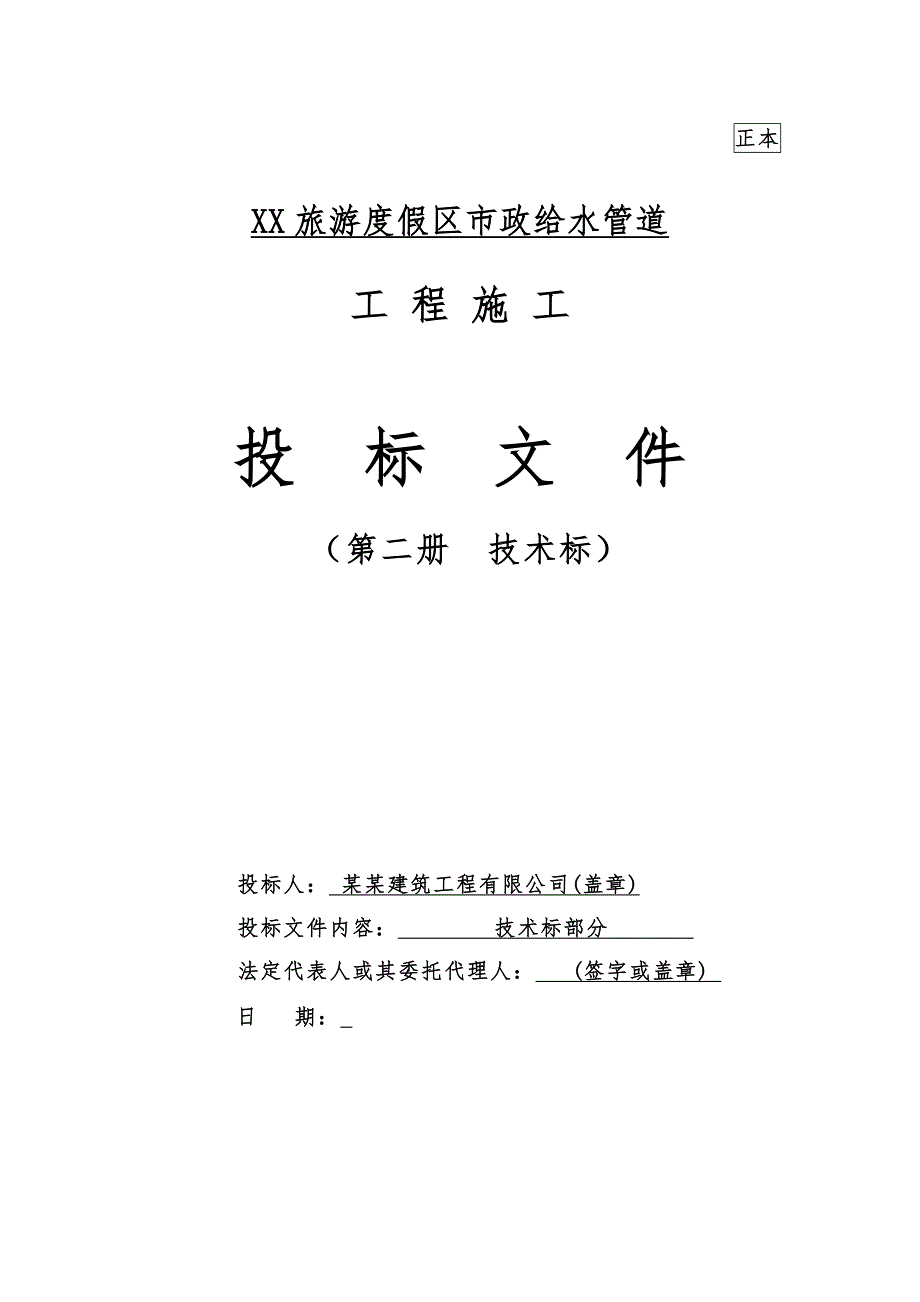

1、正本XX旅游度假区市政给水管道工 程 施 工 投 标 文 件 （第二册 技术标）投标人： 某某建筑工程有限公司(盖章)投标文件内容： 技术标部分 法定代表人或其委托代理人： (签字或盖章) 日 期： XX旅游度假区市政给水管道工程施工组织设计目 录第一章 工程概况第二章 施工准备第三章 施工组织机构第四章 项目经理部情况表第五章 项目经理和工程技术负责人简历表及其有 效职称证书、学历证书、注册资格证书第六章 施工场地布置第七章 施工进度计划第八章 施工方案与工艺第九章 质量控制措施第十章 施工技术保证措施第十一章 工程进度技术组织措施第十二章 安全生产措施第十三章 文明施工措施第十四章 本工程
2、的专项验收工作计划第十五章 冬雨季施工技术措施第十六章 扰民、降低环境污染和噪声的措施第十七章 地下管线及其它地上地下设施的保护加固措施第十八章 降低成本提高效益措施附表1、拟投入的主要施工机械设备表 2、劳动力计划表 3、拟配备本标段的试验和检测仪器设备 4、施工进度计划表 5、施工总平面图 6、临时用地表第一章 工程概况1.1工程概况1.1.1有关单位：工程名称：XX旅游度假区市政给水管道工程施工建设单位：XX旅游度假有限公司设计单位：中国市政工程东北设计研究总院 施工单位：某某建筑工程有限公司工程地址: 某某省某某县西湾子镇1.1.2工程规模XX旅游度假区市政给水管道工程施工主要项目安装
3、工程及阀件、管件、阀门井等制安、管沟开挖、回填、弃土外运、井室浇筑、消火栓安装等。管沟土石方、配水管道安装。其主要材料为给水管道碳钢卷管D250 L=1742m；消防管道碳钢卷管D250 L=1742m；提升给水管道碳钢卷管D600 L=1742m。阀门DN100-DN600为71只；消防栓SS110为15套；土石方开挖与回填36357m3。管道直径为DN100DN600管道材质采用钢管焊接接口；消火栓采用地下式消火栓。1.1.3工程造价：约500万元1.1.4工期：总工期90天（日历天数）1.2自然条件1.2.1地理位置某某县地处某某省西北部，背倚内蒙古高原，南临张家口市，距北京247公里，
4、总面积2334平方公里，总人口12.6万。1.2.2工程地质条件本工程地处某某县四台咀子乡境内，地势较为陡，乡间道路较窄，特别是村村通道路狭窄多弯，障碍物多，施工干扰大，运输困难。由于是在山坡施工，所以管沟所遇岩石较多，未知情况较多，故此造成和加大了施工难度。1.2.3地震烈度地震设防烈度为7度。1.2.4施工条件施工区内不需要修建施工临时道路，基本可满足各种施工机械、工程材料及大型设备的运输要求。1.3编制依据1.3.1XX旅游度假区市政给水管道工程工程设计图和有关设计修改通知单及有关会议纪要1.3.2施工合同书；图纸会审及现场实地勘察情况1.3.3参照与执行标准、规范给水排水管道工程施工及
5、验收规范 GB50268-2008工程测量规范 GB50026-2007市政工程施工技术规范 2000版钢筋焊接及验收规范 JGJ18-2003砌筑砂浆配合比设计规范 JGJ98-2000 建筑给水排水设计规范GB50015-2003施工企业安全生产评价标准GB/T50349-2005混凝土强度检验评定标准 GB50107-2009铸铁检查井盖 CJ/T3012-93建设工程质量管理条例（2000.1.10国务院第279号令给水排水制图标准（CB/T50106-2001）建筑工程施工质量验收统一标准（GB50300-2001）建筑工程项目管理规范（GB50326-2001）建筑给水排水及采暖工
6、程施工及验收规范（GB 50242-2002）；建筑工程文件归档整理规范（GB50328-2001）；埋地钢质管道环氧煤沥青防腐层技术标准（SY044796）建筑施工安全检查标准（JGJ59-99）1.3.4其它现行国家有关施工及验收规范1.3.5我公司现有经济、技术综合实力情况1.3.6我公司的综合实力及工程施工经验1.3.6招标答疑文件1.4工期1.4.1计划工期为90天（日历天数）。计划完成工期90天，实际完成工期85天，实际工期比计划工期提前5天完成。1.4.2开工时间：以招标人实际通知为准。1.4.3竣工时间：通知开工日之后90天。详见：XX旅游度假区市政给水管道工程网络计划图。1.
7、5总体思路1.5.1两个确保第一是确保安全和质量第二是确保工期。1.5.2贯彻“三高”一要高水平优质建成该工程；二是高标准控制施工全过程，用检测控制工序，让工序控制过程，让过程控制整体。三要高效率建设本工程，各工序作业全过程控制，一次验收合格。1.5.3在实施中坚持“四先”一要采用先进的设备，科学的配置来满足设计要求，规程要求及业主要求；二要采用先进的技术与工艺来保证质量的要求；三要采用先进的组织管理技术，结合工程特点，统筹考虑，科学安排；四要用先进的工程质量观念来统一全体参建职工的思想认识，把高标准严要求全面贯彻到施工的每一个环节。1.5.4全过程监测，信息化施工对各道工序进行全过程的跟踪监
8、测，并及时将施工全过程的各类施工信息反馈到业主、设计、监理等部门，再反馈指导施工。1.6总体目标1.6.1安全目标杜绝因工死亡、重伤事故和群伤事故；杜绝重大机械、设备、交通及火灾事故；负伤频率：5；施工班组安全管理达标率：100%。1.6.2质量目标质量指标：我公司已通过了IS09001：2000标准质量体系审核认证，获得国家颁发的IS09001质量体系认证证书。确保全部工程达到国家和建设部颁现行的工程质量验收标准的优良等级，创优质工程，并符合业主提出的“精品工程”的质量目标。具体质量指标如下：分项工程一次验收合格率达到100%，优良率达到95%以上。混凝土28天强度合格率100%，生产质量水
9、平优良，优良级在50%以上，且消灭级差。 做好施工质量的控制：全面质量保证体系为确保工程质量，创建优质工程，遵照施工规范的要求，运用先进的技术、科学的管理和精良的工艺，做好施工质量的控制。第二章 施工准备2.1施工现场生产准备2.1.1现场调查踏勘和环境调查从工程投标阶段开始，即着手进行现场调查。熟悉了解现场情况及周围环境情况。了解并落实现场临时占地，提出临时用地申请并联系办理有关事宜。了解现场交通状况，向业主、监理提交现场交通导流组织方案及临时施工道路设置方案。了解现场地上地下障碍物情况，向业主、监理提交拆迁报告及地下障碍物的改移保护方案；调查联系现场余土的外运场地。与地方交通等部门取得联系
10、，为工程施工创造良好的环境。上述工作在工程正式开工前陆续完成。 2.1.2现场三通一平工程开工前，向业主及地方水电管理部门提交水电供应申请及手续。争取在开工后五日内完成水电临时线路的铺设工作。2.1.3临时设施搭建工程开工前完成现场临时用地的手续，现场围挡在开工前完成，施工队伍、办公生活区及钢木加工区，材料库及材料存放场等临时设施在开工前陆续建造，至开工后五日内全部完成。2.1.4施工队伍进场组织项目经理部在任务落实后三日内组建完毕并进场开展工作；施工队伍于开工前五日组织进场，同时进行进场教育及技术培训。2.1.5机械设备进场组织前期施工的部分机械设备于开工前五日组织进场，同时进行维修、保养及
11、调试等工作。后续施工机械随施工进度需陆续组织进场。新购设备事先走访厂家，落实货源并进行订货。2.2技术准备2.2.1工程开工前，组织技术人员及现场管理人员学习施工规范、工艺标准、招标文件以及业主、监理下发的有关文件，熟悉、了解本工程的施工特点，掌握各项目的施工工艺和技术标准，同时组织专业技术工种进行培训教育，为工程施工顺利进行创造条件。接到施工图纸后，即组织技术人员进行看图、审图，五日内完成审图，工程量计算，材料计划等工作。申请业主、监理等部门进行图纸会审和设计交底工作。2.2.2接到施工图纸后，结合现场实际情况，十日内完成实际性施工方案和施工组织设计设计的编制工作并报监理审批，开工前完成前期
12、施工各项目的现场施工技术交底，提出各种预制构件的加工计划。2.2.3开工前完成测量交接桩及其复核工作，完成施工测量方案的编制和控制网点测设成果报监理审批。现场道路中线、用地红线及现状测量也在开工前完成，为工程开工创造条件。先期施工的工程定位放线要于施工前完成并请业主、监理及设计勘测部门进行验线。2.3设备及物资准备 2.3.1工程开工前，完成各项施工用料的调查落实，经取试验合格后签订供货协议，并分期分批组织进场。2.3.2各种预制构件根据施工进度计划安排，提前与构件厂签定供货协议，并提交构件加工计划。2.3.3河沙、砂砾混合料的供应要事先与有关单位取得联系并提交供应计划。2.3.4材料进场要做
13、好存放、保管工作，并认真进行标识。2.4临时用电.用水情况 2.4.1临时供水本工程中闭水试验及管道工程施工等用水量均较大。为保证施工用水，沿线拟铺设一条DN100钢管，100m设一截止阀门,在给排水管道流水段施工分界处要安装DN75闸门，作为闭水试验用水源。 施工现场用水使用橡胶管引流。施工用水源要同供水部门协商后就近接入，保证施工用水的需要。2.4.2临时供电 本工程临时用电主要包括生活用电、照明用电和施工用电。电源采用三相五线制, 供电采用树干式引导供电，每隔100m设闸箱。配电要有二级以上保护, 做到一机一闸, 并就近设开关箱。电缆采用350+216的橡胶电缆。配电箱体全部采用玻璃钢体
14、, 酚醛布夹层绝缘板, 单面配线。电线过马路时做穿管绝缘或护套。为防备停电或临时小容量用电，同时准备250KVA柴油发电机一台,满足工程临时用电需要。2.5临时设施布置 在施工围挡内，根据现场需要搭设300m2的办公用房和生活用房。办公用房和生活用房要在进场后一周内搭建，生产用房随工程进展逐步搭设、逐步拆除。另外要根据现场情况设置存料场地和加工场地。2.6劳动力计划2.6.1劳动力实行专业化组织，按流水不同、工种不同、施工部位来划分作业班组，使各作业班组从事性质相同的工作，提高操作的熟练程度 劳动产率，以确保施工质量和施工进度。2.6.2本工程项目部根据工程特点及工程量，作业环境、工期要求、工程进度和现场情况适当调整劳动力计划，保证劳力充足，确保工程按计划工期完成。劳动力计划表XX旅游度假区市政给水管道工程 表2.6-2 单位：人工 种级 别按施工阶段投入劳动力05天685天8690天施工队长高级技工333施工组长技工666测量员工程师444机械工中级52010起重工6、5级222管 工中级205020电 工中级222普 工中级
