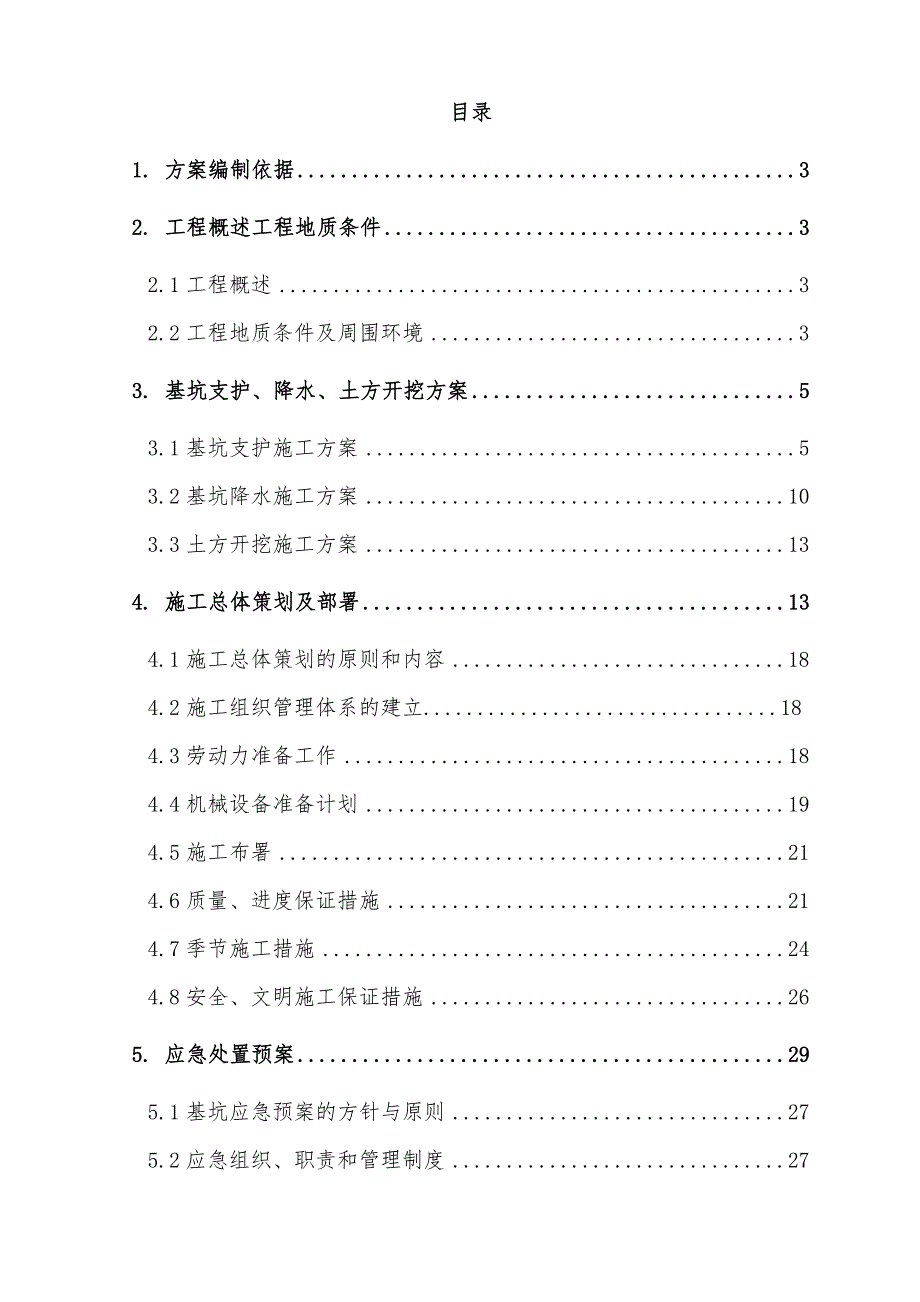

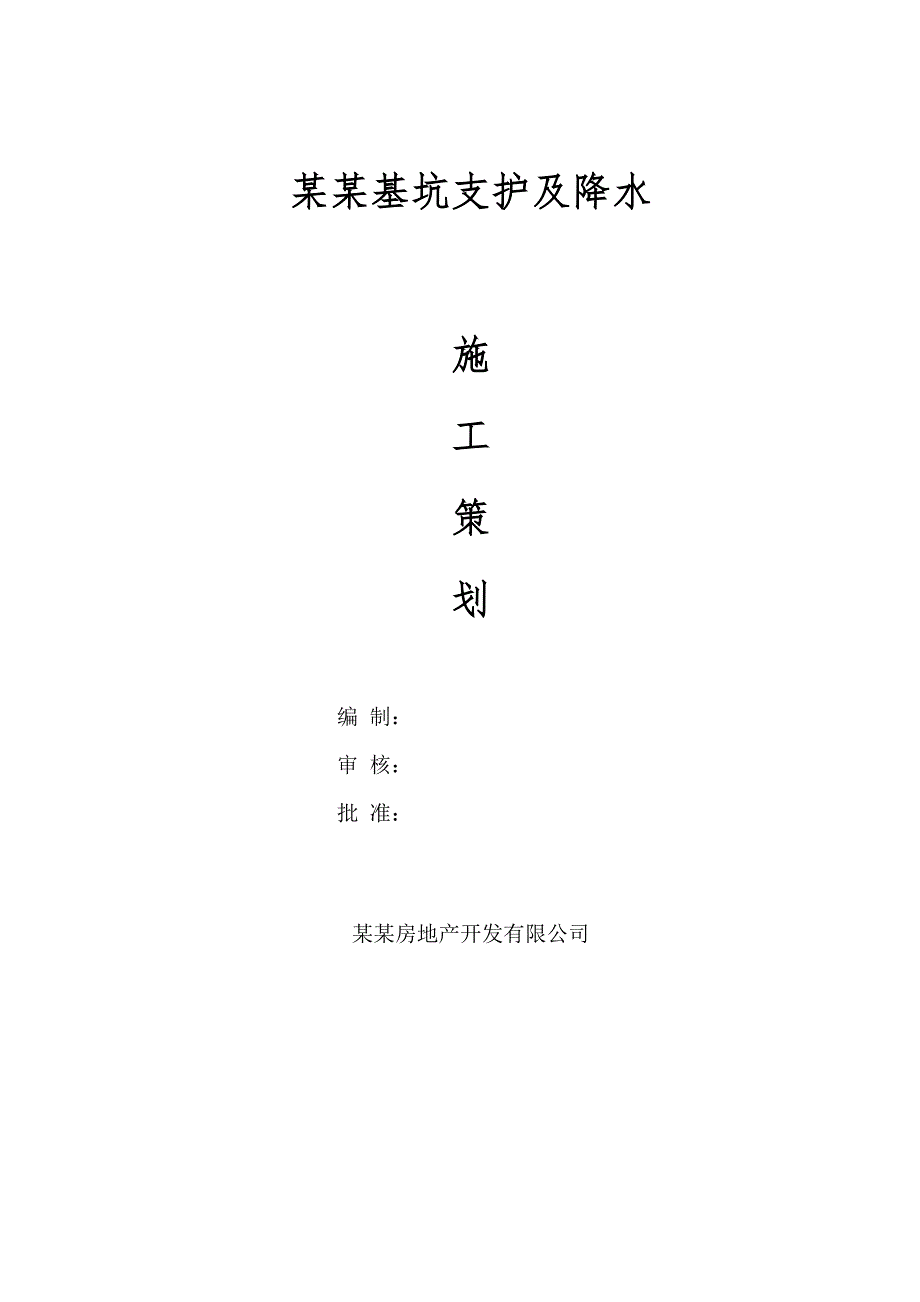

1、某某基坑支护及降水施工策划编 制：审 核：批 准：某某房地产开发有限公司目录1. 方案编制依据32. 工程概述工程地质条件32.1工程概述32.2工程地质条件及周围环境33. 基坑支护、降水、土方开挖方案53.1基坑支护施工方案53.2基坑降水施工方案103.3土方开挖施工方案134. 施工总体策划及部署134.1施工总体策划的原则和内容184.2施工组织管理体系的建立.18 4.3劳动力准备工作184.4机械设备准备计划194.5施工布署214.6质量、进度保证措施214.7季节施工措施244.8安全、文明施工保证措施265. 应急处置预案295.1基坑应急预案的方针与原则275.2应急组织

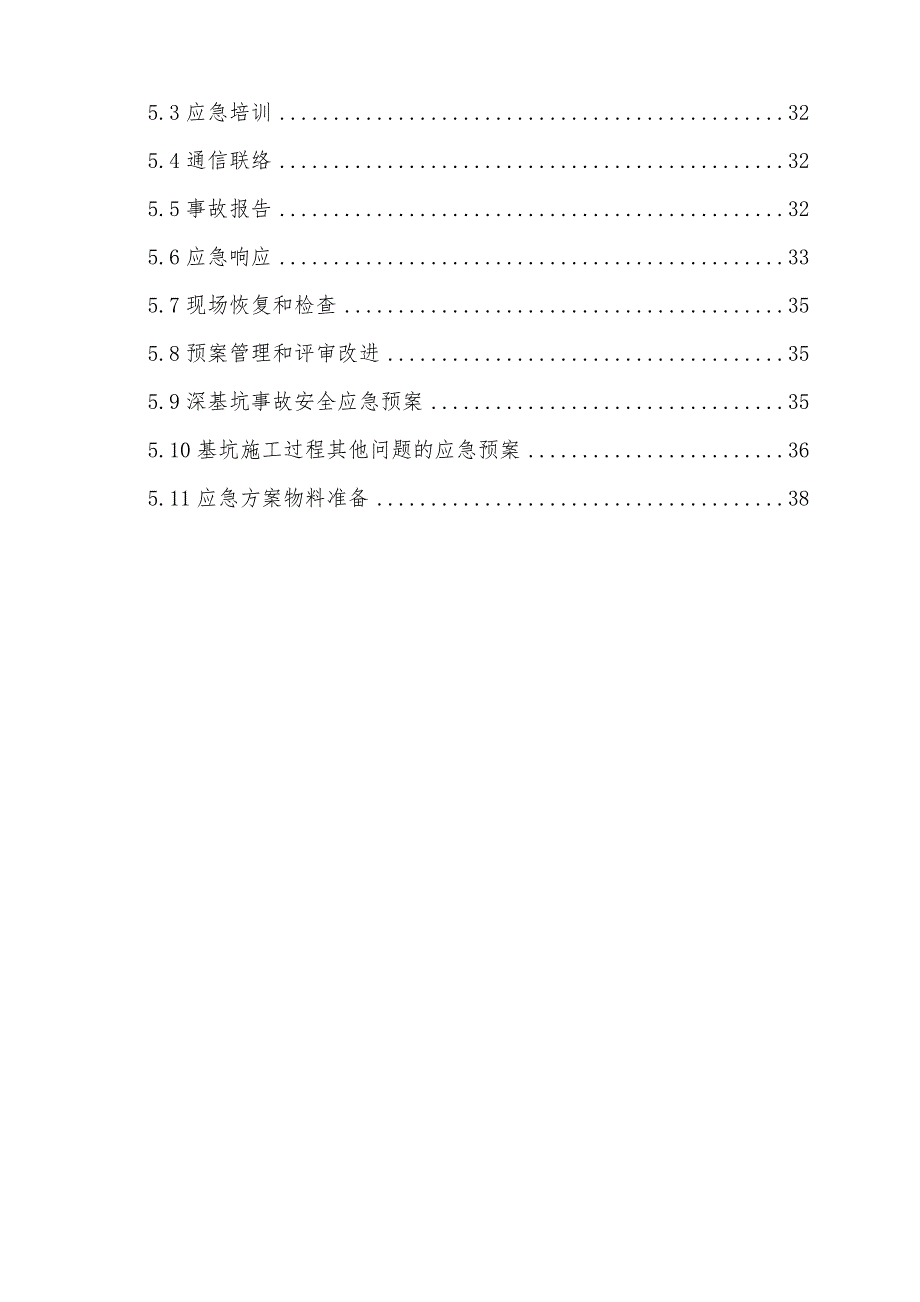

2、、职责和管理制度275.3应急培训325.4通信联络325.5事故报告325.6应急响应335.7现场恢复和检查355.8预案管理和评审改进355.9深基坑事故安全应急预案355.10基坑施工过程其他问题的应急预案365.11应急方案物料准备381. 方案编制依据建筑基坑支护技术规程（JGJ1202012）地基基础工程施工质量验收规范（GB50202-2002）建筑施工土石方工程安全技术规范（JGJ180-2009）施工现场临时用电安全技术规范（JGJ46-2005）中华人民共和国安全生产法泰华依云湾岩土工程勘察报告某某基坑支护及降水设计方案建筑机械使用安全技术规程（JGJ33-2001）建筑
3、基坑工程监测技术规范（GB50497-2009）2. 工程概述及工程地质条件2.1工程概述本工程为某某房地产开发有限公司开发的泰华依云湾住宅小区项目，位于衡水市和平路东路东北侧，滏阳河以北，建筑面积为地上平方米，地下56000平方米，属于框架剪力墙结构， 1-13#楼及地下车库（幼儿园部分除外），按照设计图纸本工程基准点标高为22.4m,土方开挖深度相当于自然地坪以下4.9m，拟建场地东西宽约380米，南北长约430米。2.场地地质条件及周围环境2.2.1工程地质条件场地工程地质条件详见该场地的岩土工程勘察报告。本场地地下水位约自然地坪下1.24-3.21m，年水位变化幅度23m。场地工程地质
4、条件。本场地上部土层为一套松散多层结构的堆积物，岩性为粉质粘土、粉土、粉砂等，现将钻孔揭露深度内地层自上而下分述如下。层素填土：浅黄色,土质不均匀,以粉土为主，含粉质粘土团块及少量建筑垃圾。层厚0.20-4.60米，底板埋深0.20-5.50米。据调查回填时间大于10年。1层杂填土：杂色,多碳渣、碎砖块等建筑垃圾。层厚0.20-3.90米，底板埋深0.20-3.90米。层粉土：浅黄色-浅灰色,土质不均匀,夹粘土薄层,含云母,湿,密实,摇震反应迅速,无光泽,韧性低,干强度低。中压缩性，层厚0.50-11.50米，底板埋深4.50-13.90米。1层粘土：黄褐色,土质不均匀,夹粉土薄层,含锈斑,有
5、光泽,韧性高,干强度高,可塑，中压缩性，层厚0.50-2.80米，底板埋深5.30-10.50米。2层粉砂：在134、146号孔揭露该层。浅黄色,夹薄层粉土,矿物成分以石英、长石为主,含云母,级配一般,饱和,稍密，层厚1.20-2.40米，底板埋深10.20-12.00米。层粉质粘土：黄褐色,土质不均匀,夹粉土薄层,含锈斑,稍有光泽,韧性中等,干强度中等,可塑，中压缩性，揭露层厚0.40-13.60米，揭露埋深9.00-20.90米。1层粉土：浅黄色,土质不均匀, 夹粘土薄层,含云母,湿,密实,摇震反应迅速,无光泽,韧性低,干强度低，中压缩性，揭露层厚0.80-2.80米，揭露埋深10.20-
6、13.80米。2层粉土：浅黄色,土质不均匀, 夹粘土薄层,含云母,湿,密实,摇震反应迅速,无光泽,韧性低,干强度低，中压缩性，揭露层厚0.80-3.50米，揭露埋深12.80-17.80米。3层粉土：浅黄色,土质不均匀, 夹粘土薄层,含云母,湿,密实,摇震反应迅速,无光泽,韧性低,干强度低，中压缩性，揭露层厚0.70-2.60米，揭露埋深16.00-19.50米。层粉土：浅黄色,土质不均匀, 夹粘土薄层,含云母,湿,密实,摇震反应迅速,无光泽,韧性低,干强度低，中压缩性，揭露最大层厚2.70米，最大埋深20.90米。（选自岩土工程勘察报告（HF2012-310）2.2.2场地周围环境拟建场地位
7、于衡水市和平东路与滏东街以东，滏阳河以南。原衡水电池厂场地内，场地为旧厂拆除场地，基本平整，局部存在拆除旧设备的坑槽。西临和平东路，在和平东路和滏东街交汇处（红线U型处）有两栋7层住宅楼以及未拆迁的平房，场地南侧有一层及两层民房，场地北侧和东侧较空旷，场地内无埋设管线，详见总平面图。3. 基坑支护、降水、土方开挖方案3.1基坑支护施工方案西侧红线U型处有7层住宅楼的位置住宅楼东侧和西侧距车库边10米，北侧距车库边20米，采用单排灌注桩支护；南侧、东侧有1层、2层建筑东侧、北侧距车库边8米采用三排水泥土墙支护（外侧一排桩兼作为止水帷幕），其它部分采用放坡。（详见总平面图）3.1.1双轴水泥土搅拌
8、桩止水帷幕、水泥土墙1.水泥土深层搅拌桩施工工艺、设备选型及施工前期准备1）主要施工设备及其技术参数根据设计要求，本工程选用双轴搅拌机及其配套设备进行施工，该机具有移动灵活、成桩质量高、咬合好、噪音低等优点，适宜本工程施工。 桩机型号：双轴搅拌机 固化剂采用42.5级普通硅酸盐水泥。水灰比0.61.0。帷幕水泥掺入量不低于15%-18%，组间咬合200mm，组内咬合200mm。 最大施工深度：16.5m。 桩位偏差不超过50mm，垂直度偏差不得大于0.5%，确保桩与桩之间的搭接质量。 相邻桩施工间歇时间不应超过24小时。2）施工前期准备 清除地表下各种障碍物（包括人防工程、建筑垃圾、地下管线、
9、电缆等），将施工场地填垫平整。 保证进场临时道路畅通，施工用电接附近的变压器。 组织材料进场，进场水泥必须具备出厂合格证，现场对水泥、钢筋等建材取样做试验。存放场地要充分满足施工需要，料场布局合理。 根据基坑支护平面图施放出主要轴线，用经纬仪定向，钢尺量距，确定桩位。 测量现场地面标高，确定桩底标高。3)施工工艺流程现场查勘，清除地下障碍物，平整场地根据设计图纸测量放样，布置桩位图确定位置开挖施工沟槽双芯搅拌、移位桩体养护桩机就位 桩机就位：检查钻杆长度，钻头直径，连接好输浆管路，将桩机移到指定位置对好桩位，用重锤将桩机对中，调直桩架主管，保证垂直度由现场质检人员检查确认无误后开机作业。 喷搅
10、下沉：开启深层搅拌机主电机，桩机钻杆垂直下沉，下沉速度0.51.0m/分，下沉过程中，工作电流不大于额定值，遇较硬地层不能下沉时，可泵送少量的水或水灰比较大的水泥浆，凡经输浆管冲水下沉的水泥搅拌桩，喷浆提升前必须将喷浆管内的水排清。随时观察设备运行及地层变化情况，钻头下沉至设计深度。 搅拌提升：双轴搅拌机下沉到达设计深度，在桩端搅拌喷浆30s后匀速搅拌提升。提升过程中始终保持送浆连续，中间不得间断。如有间断应进行处理。同时在输浆管冲水下沉的部位应略停加强搅拌喷浆。 重复搅拌下沉：重复前次作业。每组桩均要进行复搅复喷。 移位：桩机移至下一组桩位，重复进行上述步骤的施工。2.质量保证措施1)施工现
11、场事先予以平整，不得回填杂填土或生活垃圾。施工前检验机具性能和施工工艺各项技术参数，并进行实际标定，有关技术参数及时提供现场监理工程师，以作为控制搅拌桩质量的依据。2)水泥土搅拌桩机械就位调整好桩机的水平状态，确保钻杆的垂直度。对机架整平要随时进行，尤其在表层土较软，机架易下沉的情况下更要随时整平，确保其水平状态下施工 3)搅拌提升，喷浆至设计桩顶。4)在桩上、下重复搅拌一次。5)关闭搅拌机械移位至下一桩位。6)在杂填土层的施工过程中，遇到大块杂物影响钻机正常施工时，使用挖掘机把大块杂物挖除，并换填素土，重新进行施工。3.1.2灌注桩单排灌注桩桩径0.8米，桩间距1.1米。桩顶设冠梁和连梁。排
12、桩嵌固深度7.1米。灌注桩桩顶标高为地面标高，桩长12.00米；冠梁宽度900mm，高600mm。混凝土强度等级C30灌注桩施工：预计用1台正循环钻机完成施工任务。泥浆护壁成孔灌注桩泥浆的的制备和处理,除能自行造浆的地层外，均制备泥浆，泥浆制备选用膨润土，拌制泥浆应根据施工机械、工艺和穿越土层进行配合比设计，膨润土泥浆的性能可根据下表制备：制备泥浆的性能指标项次项目性能指标备注1比重111.15泥浆比重计2粘度1025s500007000漏斗法3含砂量6%4胶体率95%量杯法5失水量30L30min失水量仪6泥皮厚度13030min失水量仪7静切力1mi n 2030mgcm210mi n 5
13、0100mgcm2静切力计8稳定性003gcm29pH值79pH值试纸 泥浆护壁应符合下列规定：施工期间护筒内的泥浆面应高出地下水位1.0m以上，在受地下水涨落影响时，泥浆面应高出水位1.5m以上；在清孔过程中，应不断的置换泥浆，直至浇混凝土；浇注混凝土前，孔底500mm以内的泥浆比重应小于1.25，含砂率8%，粘度小于28s；在容易产生泥浆渗漏的土层应采取维持孔壁稳定的措施，放弃的泥浆、渣应按环境保护的有关规定处理。采用正循环工艺成孔或清孔。泥浆护壁成孔时，采用孔口护筒，护筒应按下列规定设置：护筒埋设应准确，稳定护筒 、中心与桩位中心的偏差不得大于50mm；护筒一般用48mm的钢板制作，其内
14、径应大于钻头直径100mm，其上部应开设12溢浆孔；护筒的埋设深度，在本场地粘性土层中不宜小于1.5m。钻孔达到设计深度，清孔应符合下列规定：灌混凝土前孔底沉渣厚度应符合以下规定：本工程属摩擦端承桩200mm。在杂填土层的施工过程中，遇到大块杂物影响钻机正常施工时，使用挖掘机把大块杂物挖除，并换填素土，重新进行施工。3.1.3.面层放坡部分，基坑坡面采用挂2mm厚钢板网进行喷面支护，钢板网应有3cm保护层。挂网用插筋固定，靠近面层端部呈u型，钢筋插入土中不小于0.5m，插筋规格HPB235级8mm。插筋间距1000mm。砼面层厚度50mm，混凝土强度C20。3.1.4.基坑监测：具体详见基坑监测单位的基坑监测方案。3.2 基坑降水施工方案 3.2.1.基坑降水施工概况本基坑共布降水井88眼，其中48眼井深15米，场地中间位置40眼井深20米。在场地内及周围布18眼观测井，坑内10眼井深15米，坑外8眼井深10米。(3)降水要求降水必须在止水帷幕完成后，基坑开挖前完成，完成一个降水井就开始降水，将陆续完成的井全部投入降水，降至基坑开挖面以下至少0.5m。达到设计降深后，逐步停一部分降水井，使流入基坑的水和抽水达到平衡。观测井、降水井施工时必须进行洗井。基坑开挖与施工期间应采取措施保护降水井及观测井，保证其正常使用。降水井、
