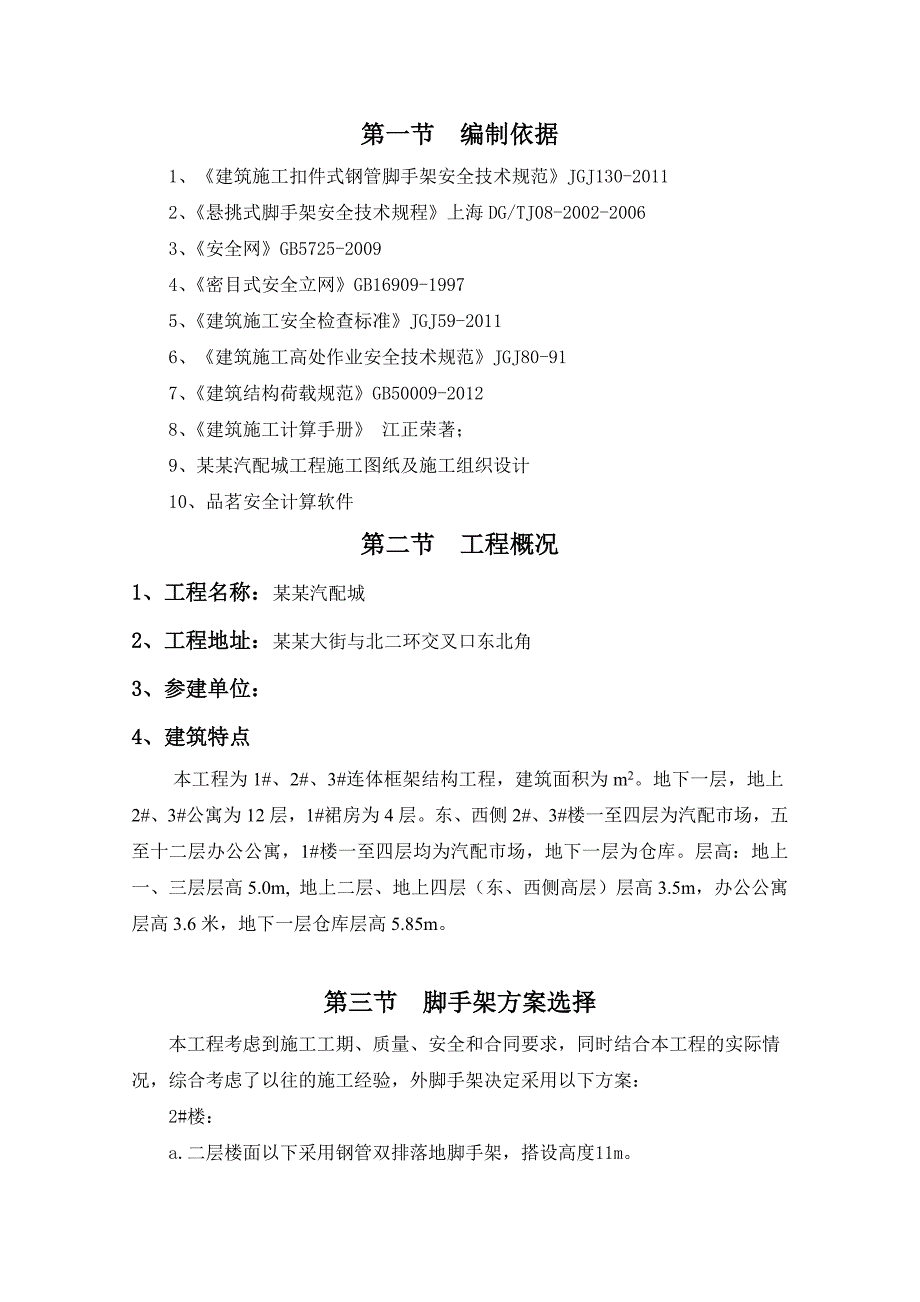

1、第一节 编制依据1、建筑施工扣件式钢管脚手架安全技术规范JGJ130-20112、悬挑式脚手架安全技术规程上海DG/TJ08-2002-20063、安全网GB5725-20094、密目式安全立网GB16909-19975、建筑施工安全检查标准JGJ59-20116、建筑施工高处作业安全技术规范JGJ80-917、建筑结构荷载规范GB50009-20128、建筑施工计算手册 江正荣著；9、某某汽配城工程施工图纸及施工组织设计10、品茗安全计算软件第二节 工程概况1、工程名称：某某汽配城2、工程地址：某某大街与北二环交叉口东北角3、参建单位：4、建筑特点本工程为1#、2#、3#连体框架结构工程，建

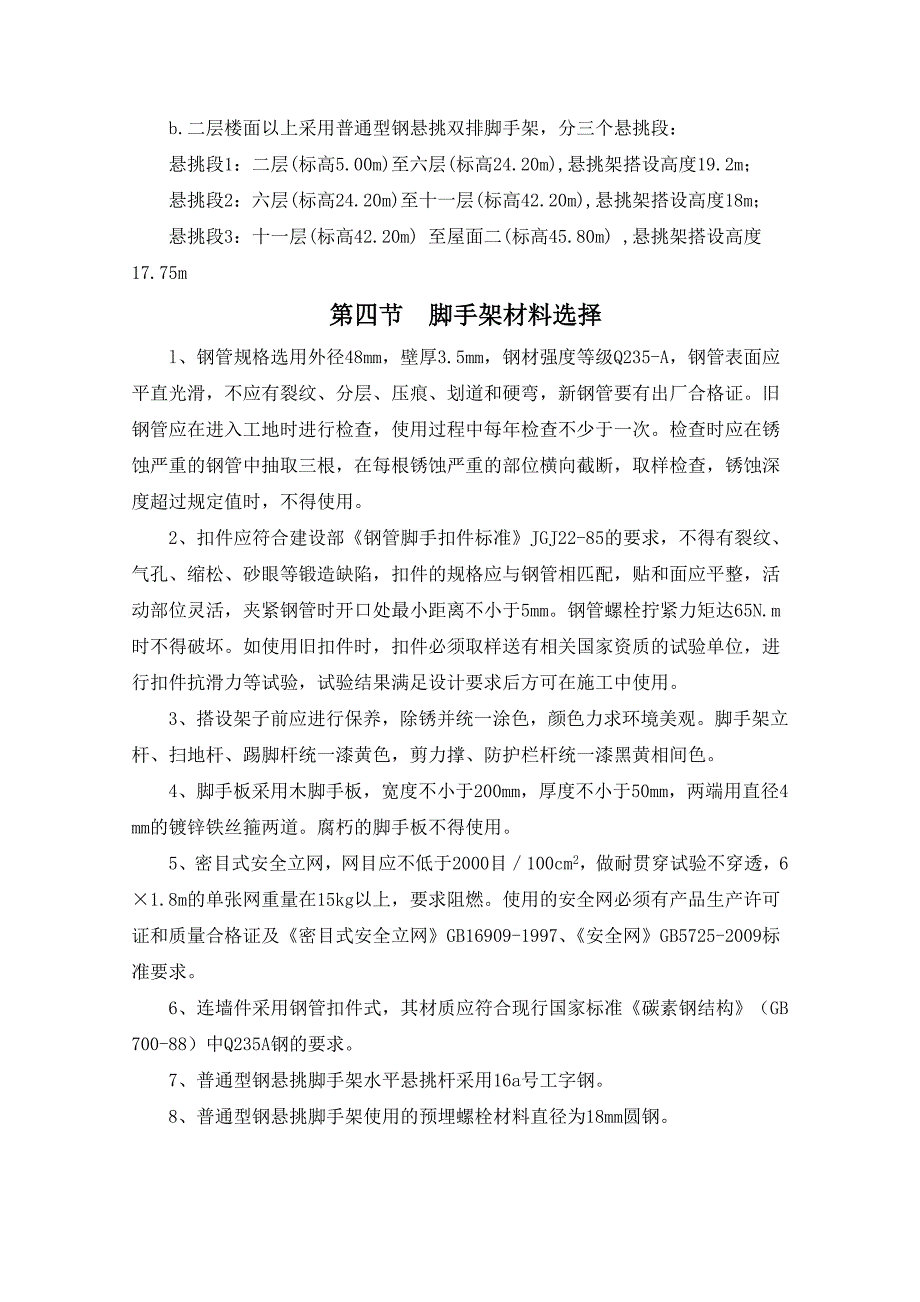

2、筑面积为m2。地下一层，地上2#、3#公寓为12层，1#裙房为4层。东、西侧2#、3#楼一至四层为汽配市场，五至十二层办公公寓，1#楼一至四层均为汽配市场，地下一层为仓库。层高：地上一、三层层高5.0m, 地上二层、地上四层（东、西侧高层）层高3.5m，办公公寓层高3.6米，地下一层仓库层高5.85m。第三节 脚手架方案选择本工程考虑到施工工期、质量、安全和合同要求，同时结合本工程的实际情况，综合考虑了以往的施工经验，外脚手架决定采用以下方案：2#楼：a.二层楼面以下采用钢管双排落地脚手架，搭设高度11m。b.二层楼面以上采用普通型钢悬挑双排脚手架，分三个悬挑段：悬挑段1：二层(标高5.00m
3、)至六层(标高24.20m),悬挑架搭设高度19.2m；悬挑段2：六层(标高24.20m)至十一层(标高42.20m),悬挑架搭设高度18m；悬挑段3：十一层(标高42.20m) 至屋面二(标高45.80m) ,悬挑架搭设高度17.75m 第四节 脚手架材料选择l、钢管规格选用外径48mm，壁厚3.5mm，钢材强度等级Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新钢管要有出厂合格证。旧钢管应在进入工地时进行检查，使用过程中每年检查不少于一次。检查时应在锈蚀严重的钢管中抽取三根，在每根锈蚀严重的部位横向截断，取样检查，锈蚀深度超过规定值时，不得使用。2、扣件应符合建设部
4、钢管脚手扣件标准JGJ22-85的要求，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应平整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧力矩达65N.m时不得破坏。如使用旧扣件时，扣件必须取样送有相关国家资质的试验单位，进行扣件抗滑力等试验，试验结果满足设计要求后方可在施工中使用。3、搭设架子前应进行保养，除锈并统一涂色，颜色力求环境美观。脚手架立杆、扫地杆、踢脚杆统一漆黄色，剪力撑、防护栏杆统一漆黑黄相间色。 4、脚手板采用木脚手板，宽度不小于200mm，厚度不小于50mm，两端用直径4 mm的镀锌铁丝箍两道。腐朽的脚手板不得使用。5、密目式安

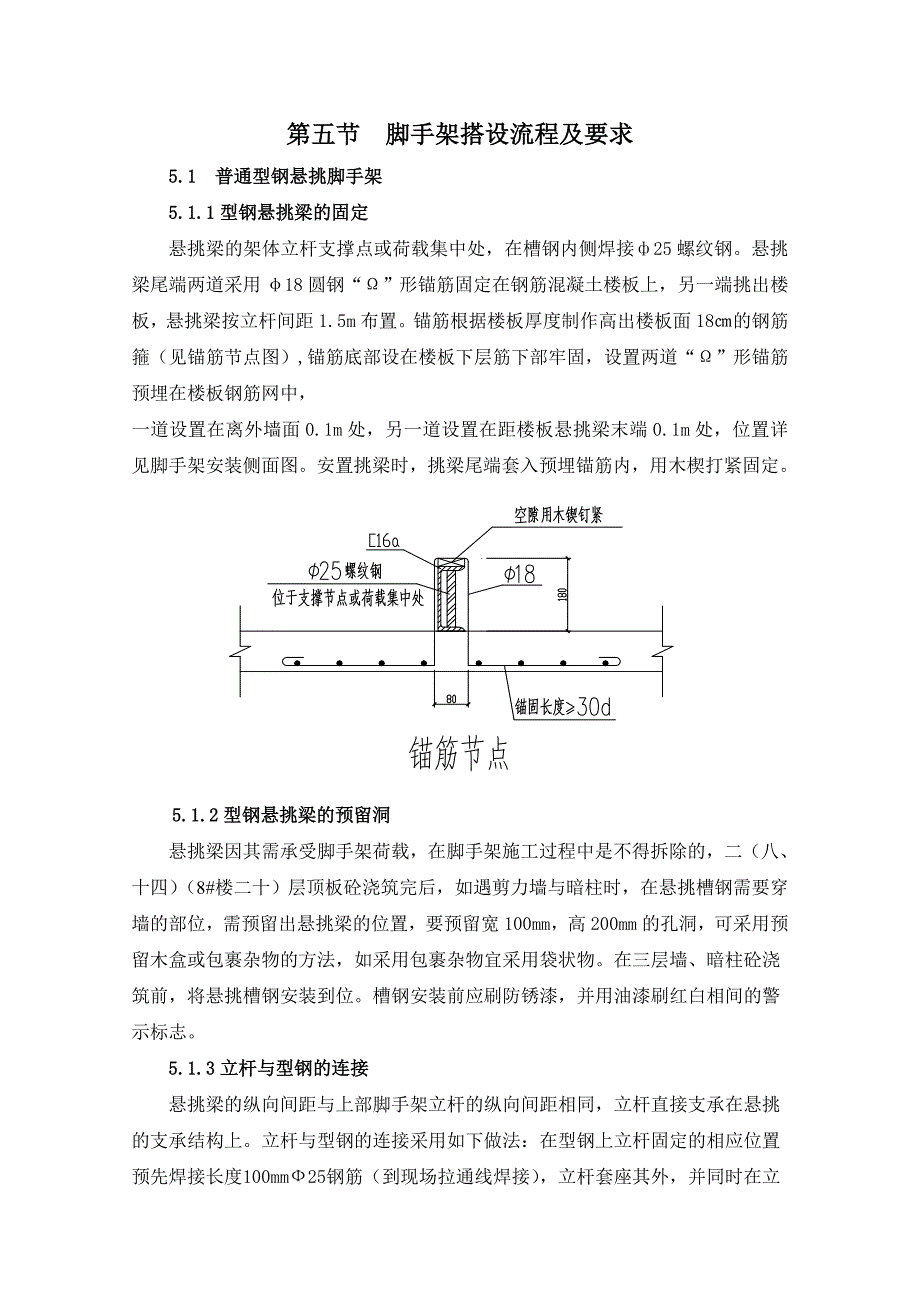

5、全立网，网目应不低于2000目100cm2，做耐贯穿试验不穿透，61.8m的单张网重量在15kg以上，要求阻燃。使用的安全网必须有产品生产许可证和质量合格证及密目式安全立网GB16909-1997、安全网GB5725-2009标准要求。6、连墙件采用钢管扣件式，其材质应符合现行国家标准碳素钢结构（GB 700-88）中Q235A钢的要求。7、普通型钢悬挑脚手架水平悬挑杆采用16a号工字钢。8、普通型钢悬挑脚手架使用的预埋螺栓材料直径为18mm圆钢。第五节 脚手架搭设流程及要求5.1 普通型钢悬挑脚手架5.1.1型钢悬挑梁的固定 悬挑梁的架体立杆支撑点或荷载集中处，在槽钢内侧焊接25螺纹钢。悬挑
6、梁尾端两道采用18圆钢“”形锚筋固定在钢筋混凝土楼板上，另一端挑出楼板，悬挑梁按立杆间距1.5m布置。锚筋根据楼板厚度制作高出楼板面18的钢筋箍（见锚筋节点图）, 锚筋底部设在楼板下层筋下部牢固，设置两道“”形锚筋预埋在楼板钢筋网中，一道设置在离外墙面0.1m处，另一道设置在距楼板悬挑梁末端0.1m处，位置详见脚手架安装侧面图。安置挑梁时，挑梁尾端套入预埋锚筋内，用木楔打紧固定。 5.1.2型钢悬挑梁的预留洞悬挑梁因其需承受脚手架荷载，在脚手架施工过程中是不得拆除的，二（八、十四）（8#楼二十）层顶板砼浇筑完后，如遇剪力墙与暗柱时，在悬挑槽钢需要穿墙的部位，需预留出悬挑梁的位置，要预留宽100
7、mm，高200mm的孔洞，可采用预留木盒或包裹杂物的方法，如采用包裹杂物宜采用袋状物。在三层墙、暗柱砼浇筑前，将悬挑槽钢安装到位。槽钢安装前应刷防锈漆，并用油漆刷红白相间的警示标志。5.1.3立杆与型钢的连接 悬挑梁的纵向间距与上部脚手架立杆的纵向间距相同，立杆直接支承在悬挑的支承结构上。立杆与型钢的连接采用如下做法：在型钢上立杆固定的相应位置预先焊接长度100mm25钢筋（到现场拉通线焊接），立杆套座其外，并同时在立杆下部设置扫地杆。5.1.4设置钢丝绳拉结预埋件外墙有阳台处脚手架悬挑梁槽钢安装前，在距槽钢悬挑部分顶端10cm处悬挑槽钢的下部焊接一根10cm20钢筋横断，用于固定拉结钢丝绳。
8、三（九、十五）层顶板浇筑前，按照下一层顶槽钢放置位置，确定拉结钢丝绳的拉结件位置，预埋“”18圆钢地锚钢筋。待顶板混凝土达到强度后，用钢丝绳拉结槽钢端部与三层（九、十五）顶板的锚筋连接，钢丝绳端部穿锚筋后采用专用卡子固定。详见脚手架侧面图。5.1.5脚手架的搭设悬挑脚手架一次搭设六倍楼层高度，即16.8米；其上的脚手架必须重新设置悬挑梁，并重新进行搭设。 5.1.4 悬挑脚手架的搭设外墙未有阳台的悬挑脚手架搭设的工艺流程为：水平悬挑纵向扫地杆立杆抛撑横向扫地杆纵向水平杆横向水平杆连墙件剪刀撑铺脚手板扎防护栏杆扎安全网形成一步闭合架体搭第二步架转角处设置“之”剪刀撑、立杆外侧剪刀撑挂密目安全网、
9、铺脚手版接立杆以此类推、形成闭合架体。外墙有阳台的悬挑脚手架搭设的工艺流程为：水平悬挑纵向扫地杆立杆抛撑横向扫地杆横向水平杆纵向水平杆连墙件剪刀撑铺脚手板扎防护栏杆扎安全网以此类推、形成一步闭合架体搭第二步架转角处设置“之”剪刀撑、立杆外侧剪刀撑挂密目安全网、铺脚手版接立杆搭第三步架拉钢丝绳。（1）定距定位。根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做好标记；用钢卷尺拉直，分出立杆位置，并点出立杆标记。（2）在搭设首层脚手架过程中，沿四周每框架格内设一道斜支撑，拐角除双向增设，待该部位脚手架与主体结构的连墙件可靠拉接后方可拆除。当脚手架操作层高出连墙件两步时，宜先立外排，后立内排。
10、其余按下面悬挑架侧面图构造要求搭设。 （3）立杆设置脚手架立杆纵距1.5m，横距0.6m，步距1.8m；连墙杆间距竖直3.6m，水平4.5m(即两步三跨)；内排立杆与建筑物的距离为0.3m。 各层各步立杆接头必须采用对接扣件连接，对接扣件应交错布置，两根相邻立杆的接头不就设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm；各接头中心至主节点的距离不宜大于步距的1/3。立杆底设置脚手板，并设纵横方向扫地杆，连接于立脚点杆上，离底座20cm左右。立杆的垂直偏差应控制在不大于架高的1400。立杆及纵横向水平杆构造要求：纵向水平杆应设置在立杆的内侧，其长度不宜少于3跨。
11、纵向水平杆的接长宜采用对接扣件连接，扣件交错布置，两根相邻纵向水平杆的接头不宜设置在同步或同跨内，不同步或不同跨两个相邻接头在水平方向错开不小于500 mm，各接头中心至最近主节点的距离大于纵距的1/3。纵向、横向扫地杆搭设时，纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上；横向扫地杆也应采用直角扣件固定在紧靠纵向扫地杆的立杆上。双排脚手架横向水平杆的靠墙一端至墙装饰面的距离不宜大于100mm。(4)纵向水平杆、横向水平杆设置纵向水平杆在脚手架高度方向的间距1.8m，以便立网挂设，纵向水平杆置于立杆里面，每侧外伸长度为150mm。纵向水平杆采用对接扣件连接，符合下列规定：纵
12、向水平杆的对接扣件应交错布置，两根相邻纵向水平杆的接头或不同跨两个相邻接头在水平方向错开的距离不应小于500，各接头中心至最近主节点的距离不宜大于纵距的1/3。 主节点处必须设置一根横向水平杆，两端固定在主节点处，用直角扣件连接且严禁拆除。主节点处两个直角扣件的中心距离不应大于150。作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的1/2。(5)剪刀撑剪刀撑斜杆与地面倾角450600，每道剪刀撑宽度不应小于4跨，且不应小于6m。剪刀撑在脚手架外侧立面整个长度和高度上连续设置；剪刀撑斜杆的接长采用搭接，搭接长度不小于1000mm，设置2个旋转扣件（双杆剪刀
13、撑接长可采用对接扣件，但位置必须错开一跨），端部扣件盖板的边缘至杆端距离不应小于100mm。剪刀撑斜杆应与立杆和伸出的横向水平杆进行连接，底部斜杆的下端应置于垫板上，旋转扣件中心线至主节点的距离不大于150 mm。剪刀撑应随立杆、纵向和横向水平杆等同步搭设。(6)脚手板的铺设要求作业层脚手板应铺满、铺稳，离开墙面120-150mm。木脚手板应设置在三根横向水平杆上。铺设时可采用对接铺设，也可采用搭接铺设。对接铺设时，接头处必须设置两根横向水平杆，脚手板外伸长度130-150mm，两块脚手板外伸长度的和不应大于300 mm。搭接铺设时，接头必须支在横向水平杆上，搭接长度应大于200mm，其伸出横
14、向水平杆的长度不应小于100 mm。作业层端部脚手板探头长度应取150mm，其板长两端均应与支承杆可靠的固定。在拐角、斜道平台口处的脚手板，应与横向水平杆可靠连接，防止滑动。自顶层作业层的脚手板往下计，每隔5步加设一道小眼平网。(7)防护栏杆脚手架外侧使用绿色密目式安全网封闭，且将安全网固定在脚手架外立杆里侧。选用14#铅丝张挂安全网，要求严密、平整。脚手架外侧必须设1.2m高的防护栏杆和18cm高踢脚板，顶排防护栏杆不少于2道，高度分别为0.9m和1.3m。脚手架内侧形成临边的(如遇大开间门窗洞等)，在脚手架内侧设1.2m的防护栏杆和18cm高踢脚板。（8）连墙件连墙件按两步三跨设置，即每3
15、.6m4.5m设一根，并保证每层设置一道连墙件。连墙件宜靠近主节点设置，偏离主节点的距离不应大于300mm；连墙件应从第一步纵向水平杆处开始设置；宜优先采用菱形布置，也可采用方形、矩形布置，连墙件的垂直距离不应大于建筑物的层高，并不应大于3.6m(2步)。当脚手架下部暂不能设连墙杆时可搭设抛撑。抛撑应采用通长杆件与脚手架可靠连接，与地面的倾角应在450600之间；连接点中心至主节点的距离不应大于300mm。抛撑应在连墙件搭设后拆除。当脚手架施工操作层高出连墙件二步时，应采取临时稳定措施，直到上一层连墙件搭设完后方可根据情况拆除。如连墙件无法与结构墙体固定时，可在楼板预埋“”16圆钢锚筋，连接件穿锚筋后，两侧采用扣件来锁紧连接件。 （9）架体内封闭施工层满铺脚手板，底部加设一道兜网，里立杆与建筑物之间应采用脚手片或木板封闭。脚手架外侧满挂密目网。脚手架外立杆内侧满挂小眼网，防止向架外抛物。施工层以下外架每隔5步加设一道小眼平网。架体底部满铺脚手板，板上平铺密目网，板下用小眼网或其他措施进行封闭。第六节 脚手架的
