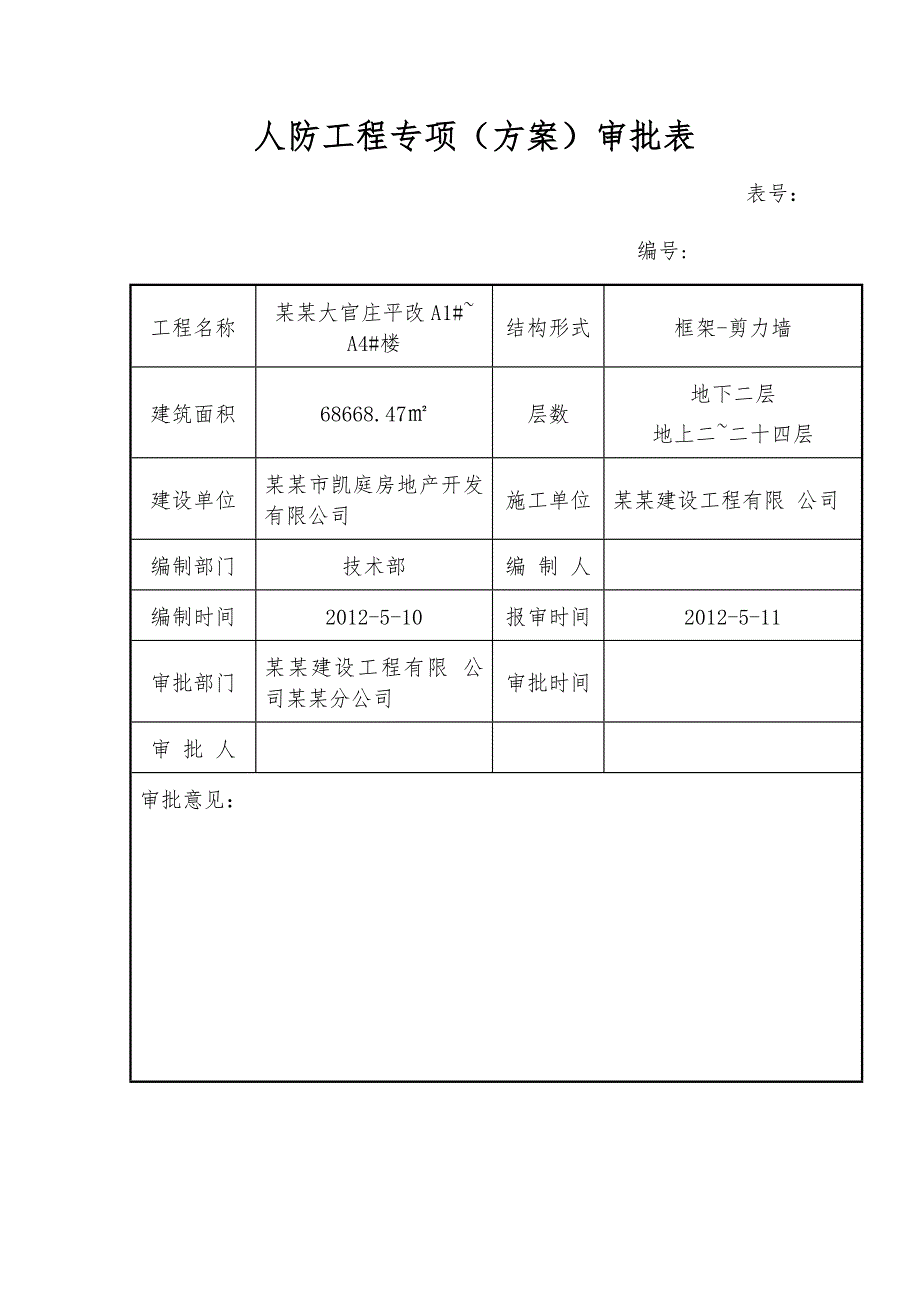

1、某某大官庄平改A1#A4#楼人防工程专项施工方案（安装部分）某某建设工程有限公司人防工程专项（方案）审批表 表号：编号:工程名称某某大官庄平改A1# A4#楼结构形式框架-剪力墙建筑面积68668.47层数地下二层地上二二十四层建设单位某某市凯庭房地产开发有限公司施工单位某某建设工程有限 公司编制部门技术部编 制 人编制时间2012-5-10报审时间2012-5-11审批部门某某建设工程有限 公司某某分公司审批时间审 批 人审批意见： 第一章 编制说明第一节 编制依据一、编制依据1、某某市大官庄平改工程车库人防施工图；2、人防交底会议纪要；3、建筑工程施工质量验收统一标准GB50300-200

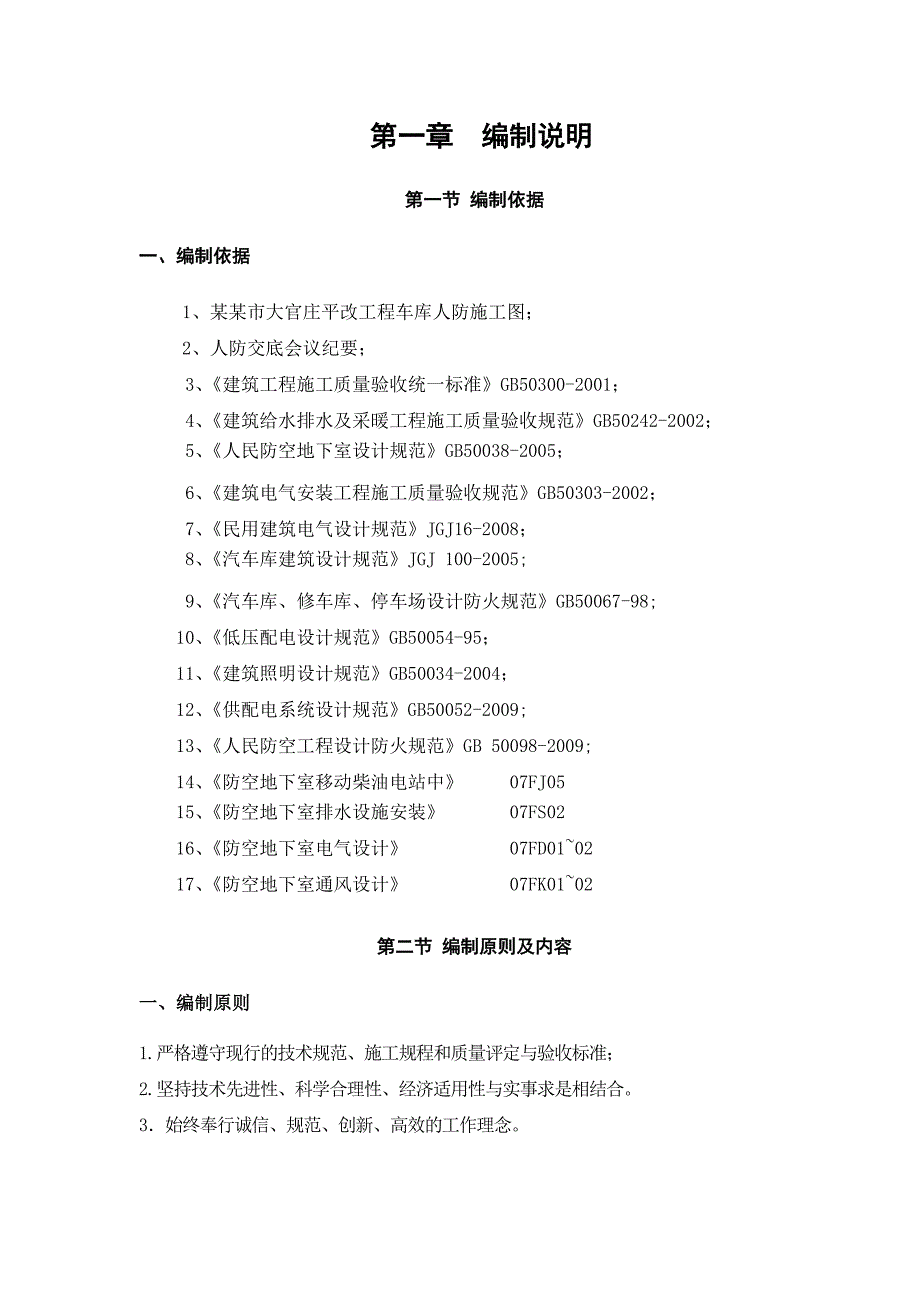

2、1；4、建筑给水排水及采暖工程施工质量验收规范GB50242-2002；5、人民防空地下室设计规范GB50038-2005；6、建筑电气安装工程施工质量验收规范GB50303-2002；7、民用建筑电气设计规范JGJ16-2008；8、汽车库建筑设计规范JGJ 100-2005;9、汽车库、修车库、停车场设计防火规范GB50067-98;10、低压配电设计规范GB50054-95；11、建筑照明设计规范GB50034-2004；12、供配电系统设计规范GB50052-2009;13、人民防空工程设计防火规范GB 50098-2009;14、防空地下室移动柴油电站中 07FJ0515、防空地下室
3、排水设施安装 07FS0216、防空地下室电气设计 07FD010217、防空地下室通风设计 07FK0102第二节 编制原则及内容一、编制原则1.严格遵守现行的技术规范、施工规程和质量评定与验收标准；2.坚持技术先进性、科学合理性、经济适用性与实事求是相结合。3始终奉行诚信、规范、创新、高效的工作理念。二、编制内容大官庄平改工程地下车库人防工程施工图中的给排水、 电气安装的全部内容，包括：（1）强电工程（2）给排水工程第三节 工程概况一、工程概况建设单位：某某市凯庭房地产开发有限公司施工单位：某某建设工程有限公司设计单位：河北省某某市规划建筑设计研究院监理单位：某某市华拓工程监理有限公司工程
4、名称：某某市大官庄平改人防工程结构类型：箱形结构建筑面积：6246.45抗震设防烈度：8度人防抗力等级：甲类核六级防化等级：丙级战时用途：物资库工程防水等级：二级平时用途：汽车库工程地点：某某市长宁道友谊路交叉口东北侧1号地下车库位于1#、2#、3#、4#住宅楼之间的绿地下。地上部分为多层及高层住宅，地下室为汽车库。耐火等级为1级，汽车库停车数量为132辆，属于中型停车库。战时功能为二等人员掩蔽所、战时区域电站及物资库，防护等级：甲类核6级;防化等级：丙级;人防防护区面积：6246.45平方米。第二章 施工准备1、 临时设施：根据现有的临时的设施，安排好人工的临时宿舍，选择好堆放材料与工具的仓
5、库，按照现场电工的要求，接好临时机械的用电。2、 劳动力安排：根据土建施工进度要求，合理安排的人员进场施工。3、 技术准备：、认真学习、熟悉施工图纸，理解设计的意图，搞好图纸会审；、编制施工方案和施工操作要点，对可能出现问题的部位和工序提出注意事项和措施，对关键工序有专门的单项施工方案；、由公司工程部，进行技术交底，技术交底的内容为：图纸交底、施工组织设计交底、设计变更和洽商交底、分项工程技术交底，以明确施工意图；克服质量通病，确保工程优良；、组织现场施工人员学习工程质量验收规范及ISO9001:2000 质量体系标准与作业指导书，实行专业技术培训，全面掌握、熟悉安装工程质量检验评定标准；、建
6、立各种规章制度：材料管理制度、安全责任制、施工现场用水用电安全制度、卫生值勤制度、出勤考核制度； 、对工人岗前进行安全教育与安全交底；、材料设备进场要有资质的生产厂家的资质报告、检测报告、材质单、合格证、进市准用证（市人防站备案）;、防爆地漏、防爆清扫口、防爆波阀门用国家人防部门备案并取得准用证的生产厂家生产的，三证齐全。第三章 主要施工方法与技术措施根据该工程的实际情况，我公司计划把本水电项目工程分为室内外给水安装工程、室内外排水安装工程、低压电气系统和防雷工程四个施工分部工程进行施工。第一节 给水、排水施工方案1.1、给水排水工程施工流程图给水排水工程施工流程如图所示。给水排水工程施工流程
7、图施工准备阀门试压支架预制设备安装管道预制支架安装管道安装试压、闭水单机试运转卫生器具防腐油漆通水冲洗交工验收1.2 、给水排水工程施工方法及技术措施1.2.1、给水管道的安装本工程室内给水管采用内筋嵌入式衬塑钢管，卡环连接，管径分别为DN80、DN50、DN40、DN32、DN25供水接市政给水管网，给水管主管贴梁底安装，穿越人防人防围护结构时在人防侧墙内侧设置阀芯为不锈钢或铜材质的闸阀或截止阀，穿越防护单元隔墙时在隔墙两侧均设置铜心闸阀。（一）工艺流程安装准备 预制加工 干管安装 立管安装 支管安装 管道防腐和保温管道冲洗、试压（二）安装准备熟悉图纸，参看有关专业设备图和建筑装修图，核对各
8、种管道的坐标、标高是否有交叉，管道排列所用空间是否合理。有问题及时与设计和有关人员研究解决，办好变更洽商记录。（三）预制加工按设计图纸画出管道分路、管径、变径、预留管口，阀门位置等施工草图，在实际安装的结构位置做上标记，按标记分段量出实际安装的准确尺寸，记录在施工草图上，然后按草图测得的尺寸预制加工，按管段分组编号。所有阀门必须经过试压合格才能使用。（四）干管的安装1.下料：内筋嵌入式衬塑钢管采用钢锯或专用切管器断管（孔网钢带管参照此安装）。2.管道安装要求每米偏差1mm，全长偏差10mm。3.管道支吊架：管道支吊架选用角钢现场加工制作。支吊架制作集中在加工场进行，以方便控制支架的制作质量。加
9、工时要求用剪床或砂轮切割机开料。支架的膨胀螺栓孔要用钻床钻孔，不能用氧割开孔。支吊架连接采用焊接方法，焊接要求应符合焊接的质量标准。支吊架制作好后要进行除锈和刷漆处理并按要求刷面漆。管道用U形管卡固定在支吊架上，或用专用吊卡，内筋嵌入式衬塑钢管管道与支吊架及管卡接触处，必须用橡胶垫或者枕木隔离。（五）支管安装支管安装，采用专用管件连接。（1）支管明装：将预制好的支管从主管甩口依次逐段进行安装，根据管道长度适当加好临时固定卡，核定不同卫生器具的冷热水预留口高度、位置是否正确、找平找正后栽支管卡件，去掉临时固定卡，上好临时丝堵。 (2)支管暗装：确定支管高度后画线定位，剔出管槽，将预制好的支管敷在
10、槽内，找平找正定位后用勾钉固定。卫生器具的冷热水预留口要做在明处，加好丝堵。（六）管道试压管道系统安装完后进行综合水压试验。管道系统试压分区进行，给水管道系统试验压力应为工作压力的1.5 倍，但不得小于0.6MPa。本工程给水干管工作压力为0.50MPa，每段给水支管工作压力为0.60MPa。管道试验压力为1.0MPa，每段给水支管试验压力为1.0MPa。检验方法：金属及复合管给水管道系统在试验压力下稳压1h，压力降不应大于0.05MPa，然后降到工作压力的1.15倍状态下稳压2小时压力降不得超过0.03Mpa以不渗不漏，为合格。（七）管道冲洗、通水试验管道在试压完成后即可做冲洗，冲洗应用自来
11、水连续进行，应保证有充足的流量。冲洗洁净后办理验收手续。给水系统交付使用前必须进行通水试验，开启阀门水嘴等放水，观察放水情况，并做好记录。1.2.3、排水管道的安装本工程压力排水管及雨水沟排水管采用焊接钢管，焊接连接；非人防区管材：消防电梯基坑排水管采用内外壁热镀锌钢管；压力排水管及雨水沟排水管采用焊接钢管，法兰连接或焊接。（一）工艺流程安装准备管道预制污水、雨水立管安装污水、雨水支管安装灌水试验（二）安装准备根据设计图纸及技术交底，检查、核对预留孔洞大小尺寸是否正确，将管道坐标、标高位置画线定位。防水套管位置正确，是否需要加筋固定。（三）污水立管安装1.立管检查口设置按设计要求。2.安装立管
12、应二人上下配合，一人在上一层楼板上，由管洞内投下一个绳头，下面一人将预制好的立管上半部拴牢，上拉下托将立管对中下层管口，下层的人把甩口及立管检查口方向找正，加密封圈上卡箍，复查立管垂直度，将立管临时固定牢固，堵好立管。3.立管安装完毕后，配合土建用不低于楼板强度等级的混凝土将洞灌满堵实，并拆除临时支架，按照设计要求用型钢做固定支架。（四）防爆地漏安装1#库防爆地漏共计12只，型号为DN80，为底板预埋，热镀锌钢管连接具体做法见下图：凡穿过人防围护结构的套管均加密闭肋，应将防爆地漏直接预埋砼内。 防爆地漏采用热镀锌管丝扣连接，连接填料采用白漆麻丝，然后刷大红色防锈漆在连接处，再刷一道黑油。地漏口
13、部周围采取钢筋焊接加固措施；孔口采用轻质填料封闭。并且底部焊接适量的分布钢筋，保证其在浇筑混凝土时位置不偏移。（六）灌水试验1.污水管道安装后，按规定要求进行闭水试验，凡属隐蔽暗装管道必须按分项工序进行，卫生洁具及设备安装后，必须进行通水试验。检验方法：满水15min ，水面下降后再灌满观察5min，液面不降，管道及接口无渗漏为合格。2.排水主立管及水平干管管道均应做通球试验，通球球径不小于排水管道管径的23，通球率必须达到100。1.2.4 管道穿越非人防外墙时设置刚性防水套管，根据国标02S404（P15）， 1.A型规范制作；见下图2、防护密闭套管：凡穿过防护密闭墙、临空墙和顶板外墙、单
