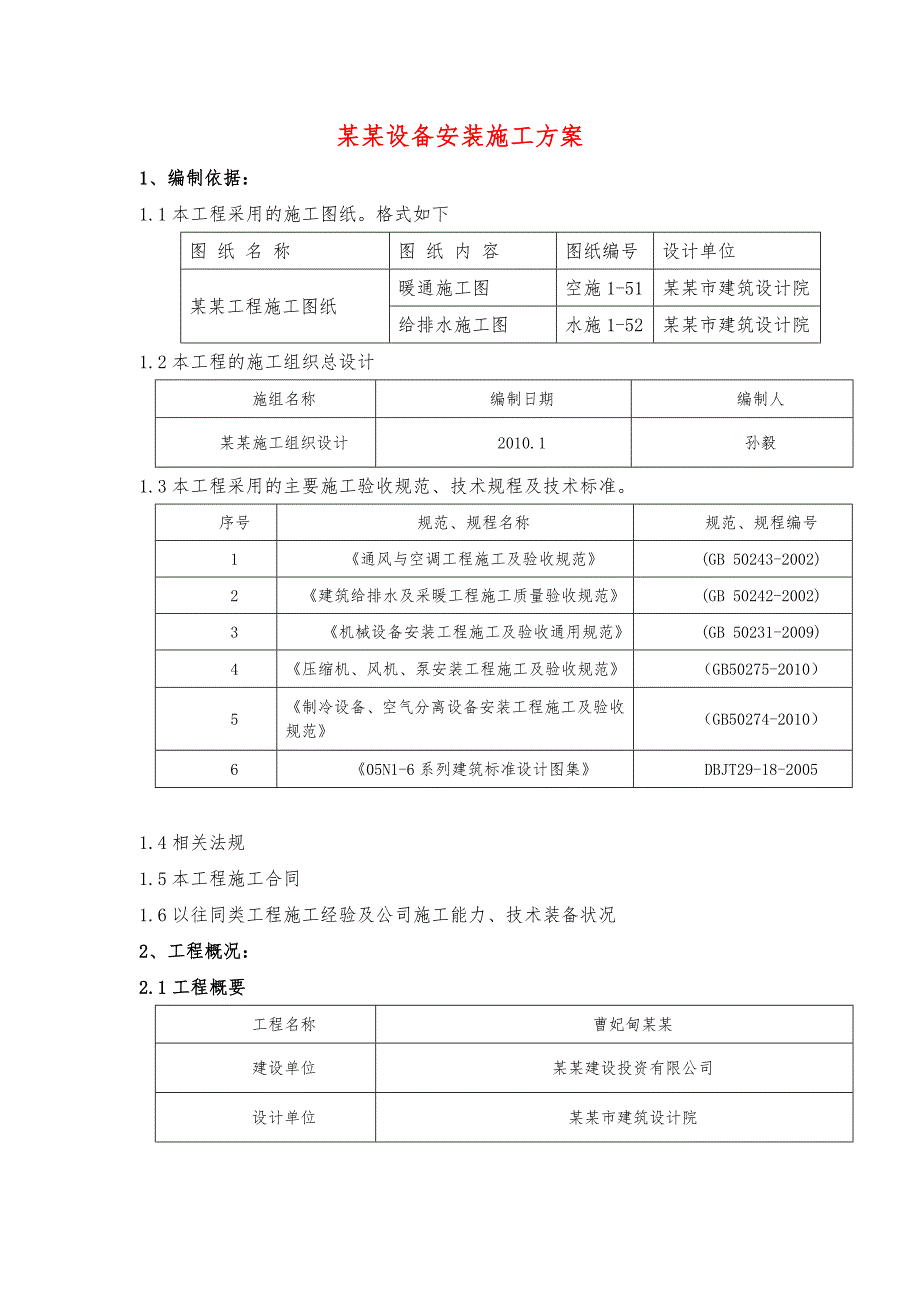

1、某某设备安装施工方案1、编制依据：1.1本工程采用的施工图纸。格式如下图 纸 名 称图 纸 内 容图纸编号设计单位某某工程施工图纸暖通施工图空施1-51某某市建筑设计院给排水施工图水施1-52某某市建筑设计院1.2本工程的施工组织总设计施组名称编制日期编制人某某施工组织设计2010.1孙毅1.3本工程采用的主要施工验收规范、技术规程及技术标准。 序号规范、规程名称规范、规程编号1通风与空调工程施工及验收规范(GB 50243-2002)2建筑给排水及采暖工程施工质量验收规范(GB 50242-2002)3机械设备安装工程施工及验收通用规范(GB 50231-2009)4压缩机、风机、泵安装工程

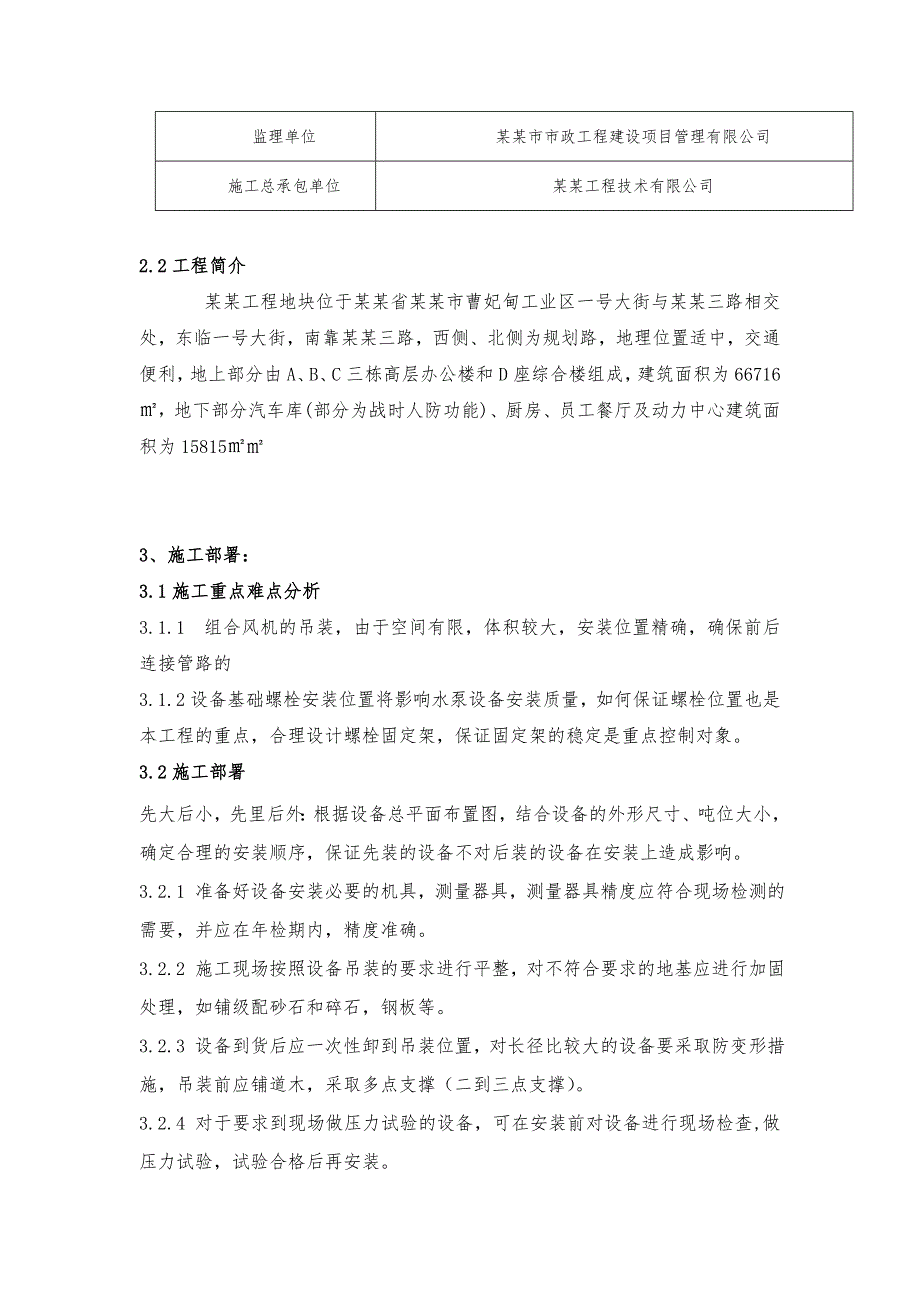

2、施工及验收规范（GB50275-2010）5制冷设备、空气分离设备安装工程施工及验收规范（GB50274-2010）605N1-6系列建筑标准设计图集DBJT29-18-20051.4相关法规1.5本工程施工合同1.6以往同类工程施工经验及公司施工能力、技术装备状况2、工程概况：2.1工程概要工程名称曹妃甸某某建设单位某某建设投资有限公司设计单位某某市建筑设计院监理单位某某市市政工程建设项目管理有限公司施工总承包单位某某工程技术有限公司2.2工程简介 某某工程地块位于某某省某某市曹妃甸工业区一号大街与某某三路相交处，东临一号大街，南靠某某三路，西侧、北侧为规划路，地理位置适中，交通便利，地上部
3、分由A、B、C三栋高层办公楼和D座综合楼组成，建筑面积为66716，地下部分汽车库(部分为战时人防功能)、厨房、员工餐厅及动力中心建筑面积为15815 3、施工部署：3.1施工重点难点分析3.1.1 组合风机的吊装，由于空间有限，体积较大，安装位置精确，确保前后连接管路的 3.1.2设备基础螺栓安装位置将影响水泵设备安装质量，如何保证螺栓位置也是本工程的重点，合理设计螺栓固定架，保证固定架的稳定是重点控制对象。3.2施工部署先大后小，先里后外：根据设备总平面布置图，结合设备的外形尺寸、吨位大小，确定合理的安装顺序，保证先装的设备不对后装的设备在安装上造成影响。3.2.1 准备好设备安装必要的机

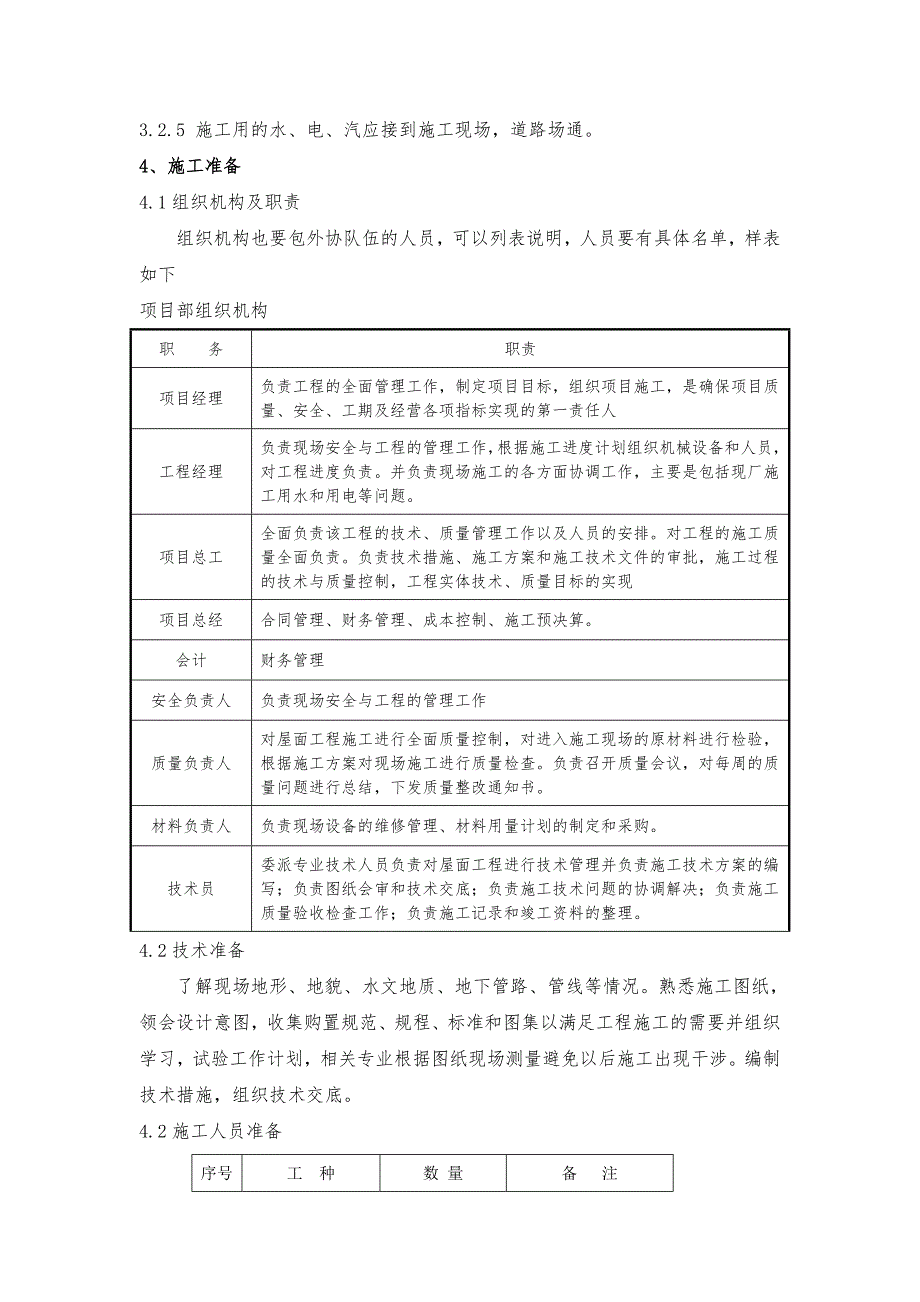

4、具，测量器具，测量器具精度应符合现场检测的需要，并应在年检期内，精度准确。3.2.2 施工现场按照设备吊装的要求进行平整，对不符合要求的地基应进行加固处理，如铺级配砂石和碎石，钢板等。3.2.3 设备到货后应一次性卸到吊装位置，对长径比较大的设备要采取防变形措施，吊装前应铺道木，采取多点支撑（二到三点支撑）。3.2.4 对于要求到现场做压力试验的设备，可在安装前对设备进行现场检查,做压力试验，试验合格后再安装。3.2.5 施工用的水、电、汽应接到施工现场，道路场通。4、施工准备4.1组织机构及职责组织机构也要包外协队伍的人员，可以列表说明，人员要有具体名单，样表如下项目部组织机构 职 务职责项
5、目经理负责工程的全面管理工作，制定项目目标，组织项目施工，是确保项目质量、安全、工期及经营各项指标实现的第一责任人工程经理负责现场安全与工程的管理工作，根据施工进度计划组织机械设备和人员，对工程进度负责。并负责现场施工的各方面协调工作，主要是包括现厂施工用水和用电等问题。项目总工全面负责该工程的技术、质量管理工作以及人员的安排。对工程的施工质量全面负责。负责技术措施、施工方案和施工技术文件的审批，施工过程的技术与质量控制，工程实体技术、质量目标的实现项目总经合同管理、财务管理、成本控制、施工预决算。会计财务管理安全负责人负责现场安全与工程的管理工作质量负责人对屋面工程施工进行全面质量控制，对进
6、入施工现场的原材料进行检验，根据施工方案对现场施工进行质量检查。负责召开质量会议，对每周的质量问题进行总结，下发质量整改通知书。材料负责人负责现场设备的维修管理、材料用量计划的制定和采购。技术员委派专业技术人员负责对屋面工程进行技术管理并负责施工技术方案的编写；负责图纸会审和技术交底；负责施工技术问题的协调解决；负责施工质量验收检查工作；负责施工记录和竣工资料的整理。4.2技术准备了解现场地形、地貌、水文地质、地下管路、管线等情况。熟悉施工图纸，领会设计意图，收集购置规范、规程、标准和图集以满足工程施工的需要并组织学习，试验工作计划，相关专业根据图纸现场测量避免以后施工出现干涉。编制技术措施，
7、组织技术交底。4.2施工人员准备序号工 种数 量备 注1钳工4名2起重工2名3辅助工6名4焊工1名5电工1名6技术员1名7材料员1名8保管员1名4.3施工机械准备机械：小推车、套丝机、砂轮机、台锯、电锤、手电钻、电焊机、试压泵等。工具：倒链、滑轮、钢丝绳、滚杠、撬杠、道木、管、压案、台虎钳、手锯、手锤、活扳手。量具及其他：水平尺、水准仪、线坠、钢卷尺、粉线、压力表、氧气、石笔、墨斗。4.4材料准备所有材料、设备进场时应做检查验收，主要设备应进行开箱检查，应对品种、规格、外观等进行验收，包装应完好，表面无划痕及外力冲击破损。如发现质量有异常，应进行技术鉴定或复检，严重的应要求厂家进行更换。主要材
8、料、成品、半成品、配件、器具和设备必须具有中文的质量合格证明文件、规格、型号及性能检测报告应符合国家技术标准或设计要求，各类管材应有产品质量证明文件，各系统设备及阀门等附件应有产品质量合格证及相关检测报告，主要设备还应附有完整的安装使用说明书。材料、设备在运输、保管和施工过程中，应采取有效措施，防止损坏和腐蚀。搬运材料和设备时应注意安全，应小心轻放，严禁剧烈撞击，与尖锐物品碰触和抛、摔、滚、拖。其他材料质量都必须符合设计及相应产品标准的要求、规定。5、施工进度安排及保证措施具体时间列表说明设备名称开始时间结束时间水泵2014.4.52014.5.5风机盘管2013.12.132013.3.15
9、冷却水塔20142.202014.3.10空调机组2013.12.132014.1.156、施工方法主要施工方法是施工方案的核心，编制时首先要根据本工序的特点和难点，找出哪些项目是主要控制点，以便选择施工方法有针对性，能解决关键问题。6.1水泵安装方案：6.1.1工艺流程安装准备设备基础设备吊装安装就位找正设备固定设备配管及支架安装设备调试6.1.2安装准备熟悉掌握设备（水泵）房、设备（水泵）管道安装图纸、设备（水泵）安装使用说明书等技术文件。检验土建施工时预留的孔洞，洞槽及各类预埋件的位置、尺寸、数量是否符合安装要求，基础尺寸，混凝土强度是否符合，厂家技术文件的规定。施工前熟悉施工现场设备布
10、置平面图，了解现场设备，安装位置和方向，材料和设备在安装前应按设计要求，检验规格型号、配管与接口位置和质量，符合要求方可使用。拖运前查看设备的地点，外形尺寸和单件重量，了解拖运路线，考虑能否顺利通过，如需清理、平整、加固时，必须先做好准备。合理安排管路的走向，绘制管路及设备（水泵）安装草图。设备就位后，根据设备所在的准确位置设备接口开始准确测量，在草图上注明。水泵单机试运转前，应将水泵控制柜安装完毕，用电符合要求，并通电试验无误。6.1.3设备（水泵）基础根据设备用房平面图和基础图放安装基准线，如有多台设备时应一次放出基准线。主要设备必须预留出检修通道，距墙、顶及设备之间应有合理的检修间距。设
11、备基础必须按实际到场的设备尺寸时及设备基础图尺寸要求进行施工，设备基础，高度除应符合设备稳定的要求外，还应根据联结设备的进出水管道的标高，附属装置的使用要求来确定。设备就位前，应对设备基础进行预检，合格后方可进行安装。基础混凝土强度、坐标、标高、尺寸和螺栓位置必须符合厂家技术要求，表面平整、外观质量较好，不得有蜂窝、麻面、裂纹、孔洞等缺陷。在设备基础上需用墨斗弹上设备的纵横基础线，做出安装位置的记号，成排设备中心线，应在同一条直线上。6.1.4设备运输根据设备大小选用叉车、装卸车拉到设备泵房处，卸车时将设备放在滚杠上，通过人力牵引或者人工的方式搬运至基础旁，可用人抬式或架设三角架用倒链吊装到基
12、础上就位。在吊装时注意吊装的绳索必须挂在设备专用的吊环上，不得挂在埋件盘管设备接管等部位，设备拆装及组合一般应由生产厂家进行。6.1.5水泵安装生活水泵安装使用采用隔震器联结板安装，消防、喷淋水泵按图纸要求，采用地脚螺栓直接联结安装，地脚螺栓采用二次浇注孔固定。隔震器及联结安装，根据基础上已弹好的线将隔震器与联结板安装好初步就位，用水平尺连接板上从纵横两个方向检查联结板。水泵吊装：水泵整机可用人抬式或架设三角架用用倒链吊装的方式在联结板上就位，吊装时，将螺栓穿入联结板，螺栓孔内水泵落下时，应将螺栓穿入水泵底座螺栓孔内，带上螺母，使水泵随底座一起初步就位。水泵找正：位置用水平尺在水泵底座上从纵横
13、两个方向检查水泵是否水平，不水平时应在联结板底下轻轻打入斜垫铁找平。消防、喷淋泵的安装基础的画线：将水泵的单件安装位置用墨斗弹画在基础上，作为安装工作的依据，水泵的平面位置用其纵横安装中心线确定。测量位置合格后，弹画在基础上。水泵的就位：将预留地脚螺栓孔内的污水和杂物排除清洗干净，同时清理水泵底座表面的及脏土，穿入地脚螺栓，然后架设三脚架用倒链将水泵吊装到基础上，并在底座与基础之间放上垫铁。调整与找正：a.中心线找正：按照水泵安装平面布置图示尺寸及水泵上的纵横中心线与基础的纵横中心线重合，找中心线的方法，一般以基础纵横中心线为基础，采用挂钢丝的方法调整设备的位置，从而达到找正的目的。b.标高找
14、正：根据施工图和基准点来调整设备的标高，调整水泵底座下即垫铁的厚度，使其符合要求，达到所规定的位置高度。c.水平平面度、垂直度的找正：用吊线锤、钢尺检查进出口法兰的上下部的距离，来调整水泵垂直度，使其符合要求或用水平检查水泵底座，使水泵前后左右都达到水平；找中心、找标高、找水平的调整应同时进行，各项检测和调整应机协调，直至三项都符合施工技术要求为止。二次灌浆：复查水泵中心、标高、水平平面度和地脚螺栓及垫铁的牢固情况，当完全符合技术要求时，即可进行二次灌浆。二次灌浆方法：在地脚螺栓孔内灌注细石混凝土并捣实，细石混凝土配比（体积比）为水泥：粗砂:细石=1：2：3。二次灌浆应保证地脚螺栓与基础结合为一体，养护待完全凝结后（约4周）复测设备中心水平标高，并拧紧地脚螺栓。6.1.6其他辅助设备安装（气压罐）辅助设备基础表面平整，并应用水平尺找平。架设三角架用倒链吊装到基础上就位，放置受力均匀。与基础接触紧密，安装位置正确，平稳端正，安装过程中应用吊线找正、找平，螺栓配备齐全拧紧螺母。6.1.7配管管道选用的管材及联结方式与各自所属系统一致，要求详见各系统管道的安装。设备上的控制阀、压力表、泄水管、过滤器、可曲挠橡胶接头等的安装，应按照厂家产品安装使用说明书或有关图集进行安装，对于气压罐等有压容器均宜设置安全阀。水泵吸入和排出管路的安装吸水和排出管路的直径不应小于泵入口和出口的直
