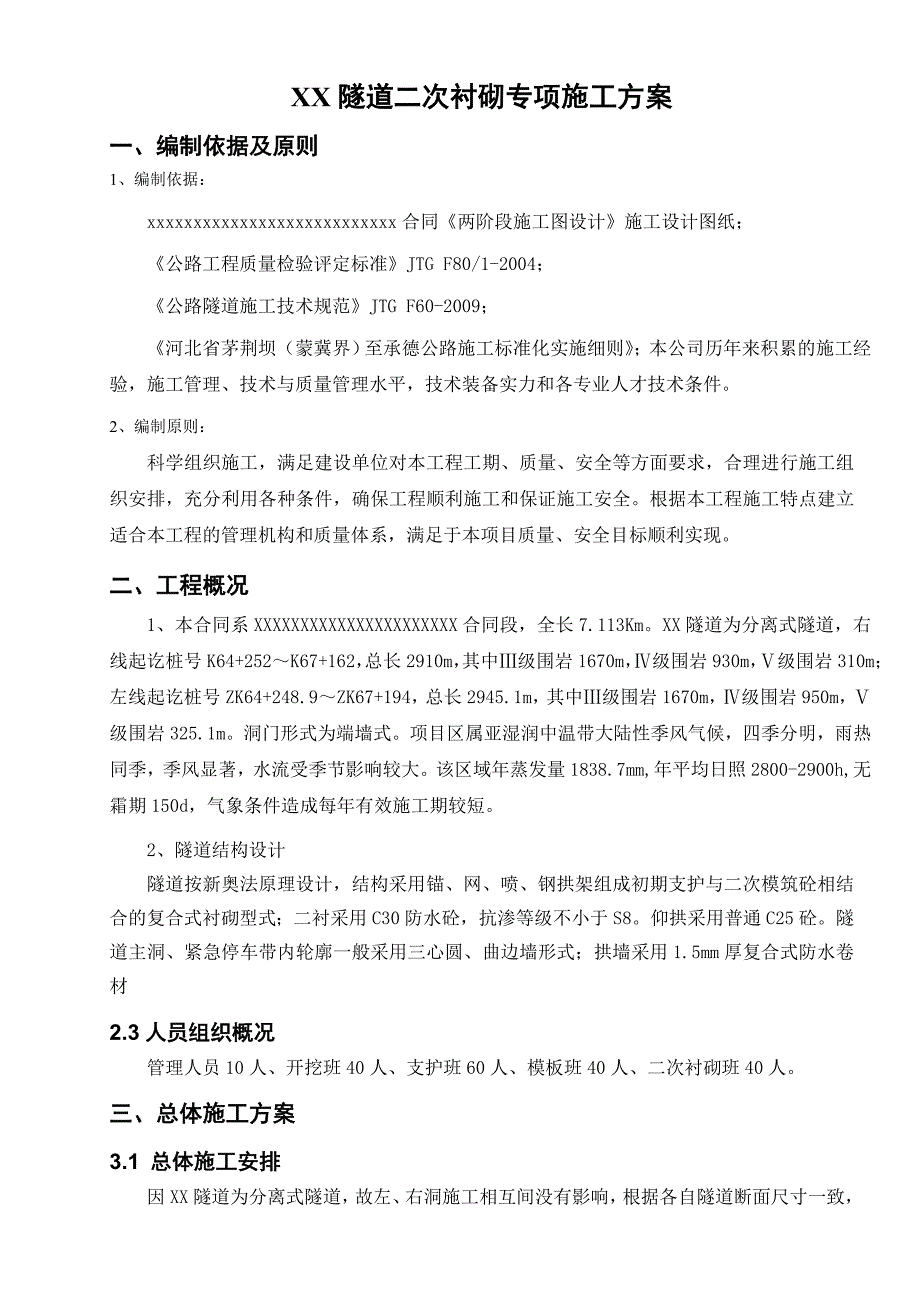

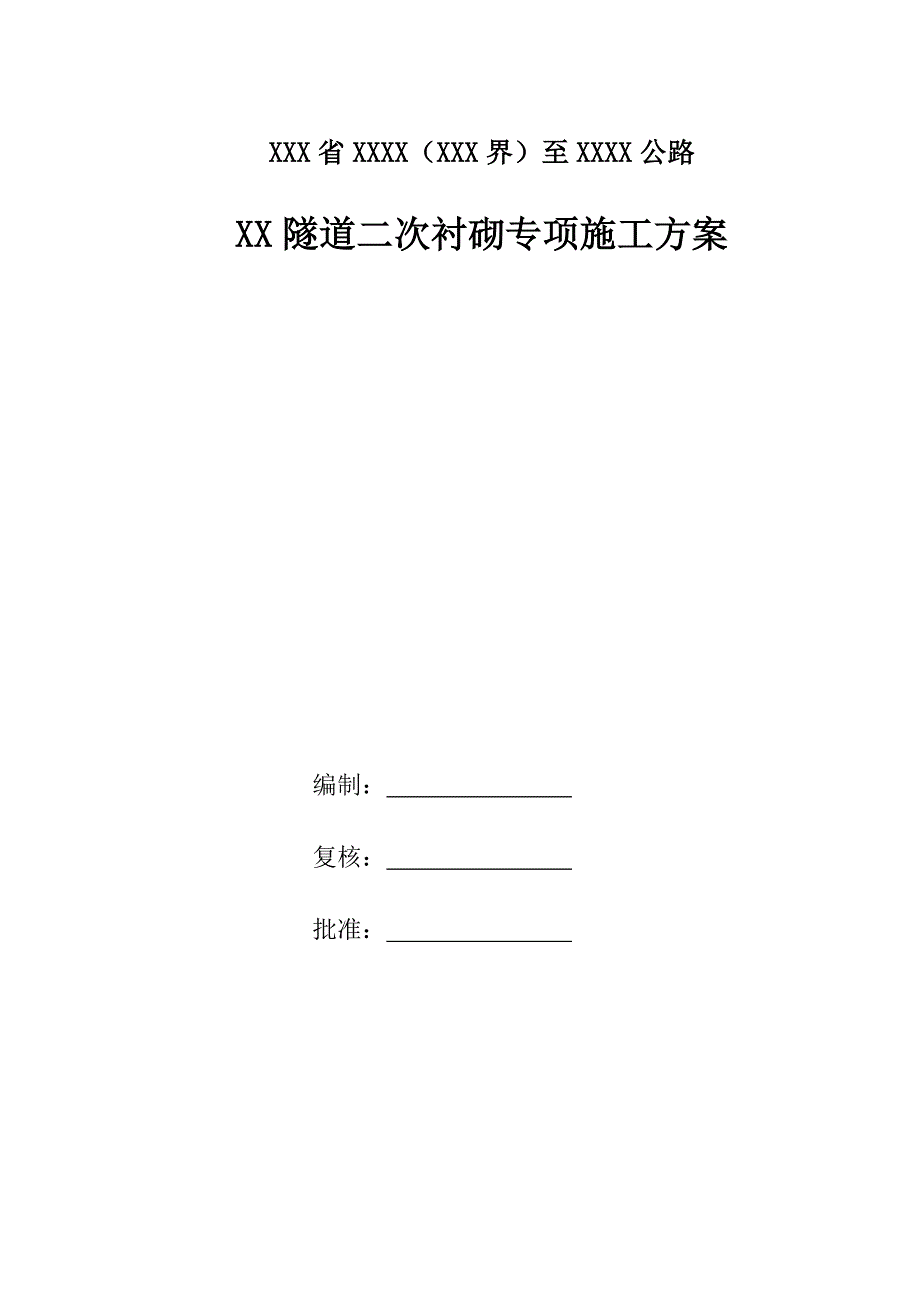

1、XXX省XXXX（XXX界）至XXXX公路XX隧道二次衬砌专项施工方案编制： 复核： 批准： XX隧道二次衬砌专项施工方案一、编制依据及原则1、编制依据：xxxxxxxxxxxxxxxxxxxxxxxxxxx合同两阶段施工图设计施工设计图纸；公路工程质量检验评定标准JTG F80/1-2004；公路隧道施工技术规范JTG F60-2009；河北省茅荆坝（蒙冀界）至承德公路施工标准化实施细则；本公司历年来积累的施工经验，施工管理、技术与质量管理水平，技术装备实力和各专业人才技术条件。2、编制原则：科学组织施工，满足建设单位对本工程工期、质量、安全等方面要求，合理进行施工组织安排，充分利用各种条件
2、，确保工程顺利施工和保证施工安全。根据本工程施工特点建立适合本工程的管理机构和质量体系，满足于本项目质量、安全目标顺利实现。二、工程概况1、本合同系XXXXXXXXXXXXXXXXXXXXXX合同段，全长7.113Km。XX隧道为分离式隧道，右线起讫桩号K64+252K67+162，总长2910m，其中级围岩1670m，级围岩930m，级围岩310m；左线起讫桩号ZK64+248.9ZK67+194，总长2945.1m，其中级围岩1670m，级围岩950m，级围岩325.1m。洞门形式为端墙式。项目区属亚湿润中温带大陆性季风气候，四季分明，雨热同季，季风显著，水流受季节影响较大。该区域年蒸发量
3、1838.7mm,年平均日照2800-2900h,无霜期150d，气象条件造成每年有效施工期较短。2、隧道结构设计隧道按新奥法原理设计，结构采用锚、网、喷、钢拱架组成初期支护与二次模筑砼相结合的复合式衬砌型式；二衬采用C30防水砼，抗渗等级不小于S8。仰拱采用普通C25砼。隧道主洞、紧急停车带内轮廓一般采用三心圆、曲边墙形式；拱墙采用1.5mm厚复合式防水卷材2.3人员组织概况管理人员10人、开挖班40人、支护班60人、模板班40人、二次衬砌班40人。三、总体施工方案3.1 总体施工安排因XX隧道为分离式隧道，故左、右洞施工相互间没有影响，根据各自隧道断面尺寸一致，左右洞分别配一套普通模板台车

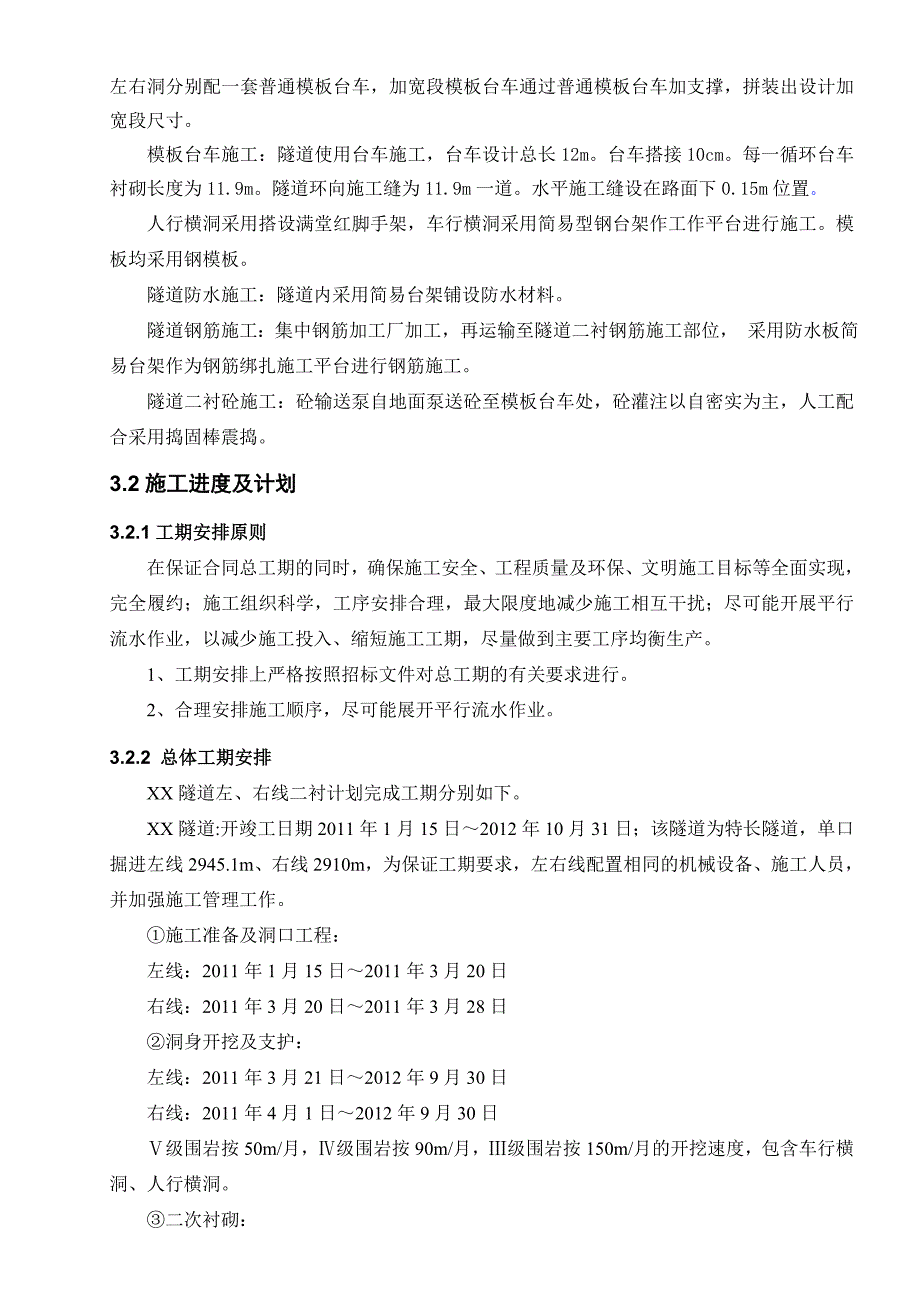

4、，加宽段模板台车通过普通模板台车加支撑，拼装出设计加宽段尺寸。模板台车施工：隧道使用台车施工，台车设计总长12m。台车搭接10cm。每一循环台车衬砌长度为11.9m。隧道环向施工缝为11.9m一道。水平施工缝设在路面下0.15m位置。人行横洞采用搭设满堂红脚手架，车行横洞采用简易型钢台架作工作平台进行施工。模板均采用钢模板。隧道防水施工：隧道内采用简易台架铺设防水材料。隧道钢筋施工：集中钢筋加工厂加工，再运输至隧道二衬钢筋施工部位， 采用防水板简易台架作为钢筋绑扎施工平台进行钢筋施工。隧道二衬砼施工：砼输送泵自地面泵送砼至模板台车处，砼灌注以自密实为主，人工配合采用捣固棒震捣。3.2施工进度及
5、计划3.2.1工期安排原则在保证合同总工期的同时，确保施工安全、工程质量及环保、文明施工目标等全面实现，完全履约；施工组织科学，工序安排合理，最大限度地减少施工相互干扰；尽可能开展平行流水作业，以减少施工投入、缩短施工工期，尽量做到主要工序均衡生产。1、工期安排上严格按照招标文件对总工期的有关要求进行。2、合理安排施工顺序，尽可能展开平行流水作业。3.2.2 总体工期安排XX隧道左、右线二衬计划完成工期分别如下。XX隧道:开竣工日期2011年1月15日2012年10月31日；该隧道为特长隧道，单口掘进左线2945.1m、右线2910m，为保证工期要求，左右线配置相同的机械设备、施工人员，并加强
6、施工管理工作。施工准备及洞口工程：左线：2011年1月15日2011年3月20日右线：2011年3月20日2011年3月28日洞身开挖及支护：左线：2011年3月21日2012年9月30日右线：2011年4月1日2012年9月30日级围岩按50m/月，级围岩按90m/月，级围岩按150m/月的开挖速度，包含车行横洞、人行横洞。二次衬砌：左线：2011年6月1日2012年10月30日右线：2011年6月10日2012年11月30日水沟、电缆槽：左线：2012年5月1日2012年11月30日右线：2012年5月4日2012年12月31日洞内水泥砼路面：左线：2012年11月1日2012年12月31
7、日右线：2012年12月1日2013年1月31日竣工清理：2013年2月1日2013年3月31日四、施工工艺、方法、技术措施4.1 施工工艺流程施工工艺流程图所示衬砌台车就位模板加固与检查衬 砌 砼 灌 注砼捣固砼拆模与养生台车移位强制拌合砼砼输送仰拱及小边墙关模仰拱及小边墙砼浇注填充砼浇注拱墙防水及钢筋绑扎衬砌背后回填注浆测量放样及断面检查仰拱防水层捡底及超欠挖处理强制拌合砼砼输送仰拱及小边墙钢筋绑扎细石砼保护层施工工艺流程图4.2 施工方法及技术措施二次衬砌距掌子面安全距离：级围岩二次衬砌距掌子面距离不大于120m；级围岩二次衬砌距掌子面距离不大于80m；级围岩二次衬砌距掌子面距离不大于5
8、0m，仰拱与掌子面距离不大于35米。XX隧道以采用复合式衬砌为主，明洞段采用明洞衬砌。IV级围岩及V级围岩隧道均采用曲墙有仰拱衬砌断面形式，仰拱与仰拱填充分开施作；III级围岩采用曲墙无仰拱衬砌断面形式。隧道衬砌要遵循“仰拱超前、拱墙整体衬砌”的原则，初期支护完成后，为有效地控制其变形，仰拱尽量紧跟开挖面施工，仰拱填充采用栈桥平台以解决洞内运输问题，并进行全幅一次性施工。仰拱施做完成后，利用多功能作业平台人工铺设防水板，绑扎钢筋后，采用液压整体式衬砌台车进行二次衬砌，采用拱墙一次性整体灌注施工，最后完成整体道床施工。混凝土在洞外采用拌和站集中拌和，混凝土搅拌运输车运至洞内，泵送混凝土浇筑，插入
9、式捣固棒配合附着式振捣器捣固。4.2.1 隧道初支断面净空测量在隧道二衬施工之前，先由测量组对隧道初支断面净空进行测量，对隧道净空进行检查，完成后将测量成果上报。提前对侵限部分进行处理，处理完成后进行复测，并经监理检查合格后方进行下一道工序。4.2.2 清底和基面处理1) 清底采用人工配合反铲挖机，清底过程中应注意对隧道初支的保护。2) 初支基面集中漏水部位进行注浆堵水，渗水部位施作防水砂浆刚性防水层或堵漏灵，做到无滴水、漏水、淌水、线流或泥砂流出，保证基面干燥、清洁。3)自拱顶向两侧将基面外露的钢筋头、铁丝、锚管、排管、锚杆等尖锐物切除锤平，并用砂浆抹平顺，不得出现尖锐物。4) 对基面凹凸不
10、平处修凿及用砂浆抹平顺，不平整度最大为3mm，拱部不平整度矢弦比不大于1/8，其它部位矢弦比不大于1/6。将基面阴、阳角处和棱角部位须用砂浆抹成圆弧，圆弧半径为100mm。5) 基面处理完，并经检查验收合格后，方可进行下一道工序施工。仰拱采用移动式栈桥施工，但仰拱填充不与仰拱同时灌注，拱墙衬砌采用液压钢模衬砌台车施工，最后施工水沟电缆槽，必要地段采取回填注浆。4.2.3仰拱及仰拱填充施工方案仰拱与仰拱填充混凝土分幅分段浇筑，超前二次衬砌2030m，仰拱与仰拱填充不得同时浇筑，按照设计厚度一次灌注成型，一般浇筑段长不大于8m。仰拱填充浇筑时两边预留临时水沟。、级围岩包括仰拱混凝土的浇筑、仰拱填充
11、层的浇筑；级围岩包括铺底混凝土的浇筑。拱墙部位开挖仰拱部位开挖安装仰拱钢架，喷砼，进行仰拱初支施工安装拱脚排水管，中心排水沟、立模，绑扎仰拱钢筋，浇筑仰拱砼立模，进行仰拱上填充层施工仰拱施工工序框（1）测量放样首先在隧道两侧边墙处打设导放点，导放点每5m打设一组，标高与该里程设计标高一致。再根据五寸台图进行放样开挖。（2）仰拱开挖应符合以下规定根据测量放样进行隧底开挖，开挖轮廓和底部高程必须符合设计要求。隧底范围石质坚硬时，岩石个别突出部分（每1m2不大于0.1m2）侵入衬砌应小于5cm。（3）在仰拱混凝土灌注前基底应做以下处理清理基底虚碴、积水及其他杂物；采用高压风水对基面进行冲洗，保证基面
12、洁净后方可关模浇筑混凝土。若仰拱设计有初期支护时，浇筑混凝土前必须对初支面采用高压风水进行冲冼。（4）仰拱及仰拱填充砼浇筑仰拱与仰拱填充不得同时浇筑，要求仰拱终凝后进行填充混凝土浇筑。仰拱紧跟下台阶施工，结合断面情况和现有施工技术，拟将仰拱及填充分成二步施工。第一步先施工仰拱，第二步施工仰拱填充。仰拱、仰拱填充施工断面见图4-6（5）仰拱填充混凝土的厚度及表面高程必须符合设计要求。（6）仰拱填充混凝土强度达到5MPa方可行人，强度达到70%强度后方可通行车辆。4.2.4二衬拱墙施工（1）拱墙测量放样首先，检查边墙基础施作结构尺寸，检查是否满足拱墙衬砌净空和模板台车就位尺寸。如边墙基础结构侵入模
13、板台车就位净空，应进行修凿处理。净空满足要求后，使用水准仪操平在隧道两边边墙基础上用红色油漆标出模板台车就位标高，使用全站仪在防水板标出隧道中心线及模板台车就位的法线。中心线必须放在拱墙衬砌的两个端头，放线长度以11.90m（12m长台车）为准，预留10cm的模板搭接长度，中心线和就位高程点精确放在两个里程断面，且便于施工过程中点位的可使用性。（2）拱墙施工方案隧道在开挖、支护后，围岩变形达到收敛，即不变形、不沉降后即可进行衬砌施工。防水层铺设前要对开挖断面净空进行检查，欠挖部分进行处理，保证不侵入设计要求净空。同时对喷砼进行基层处理，基层平整度要求：凹凸处高差不得大于5cm。复合式衬砌要求隧
