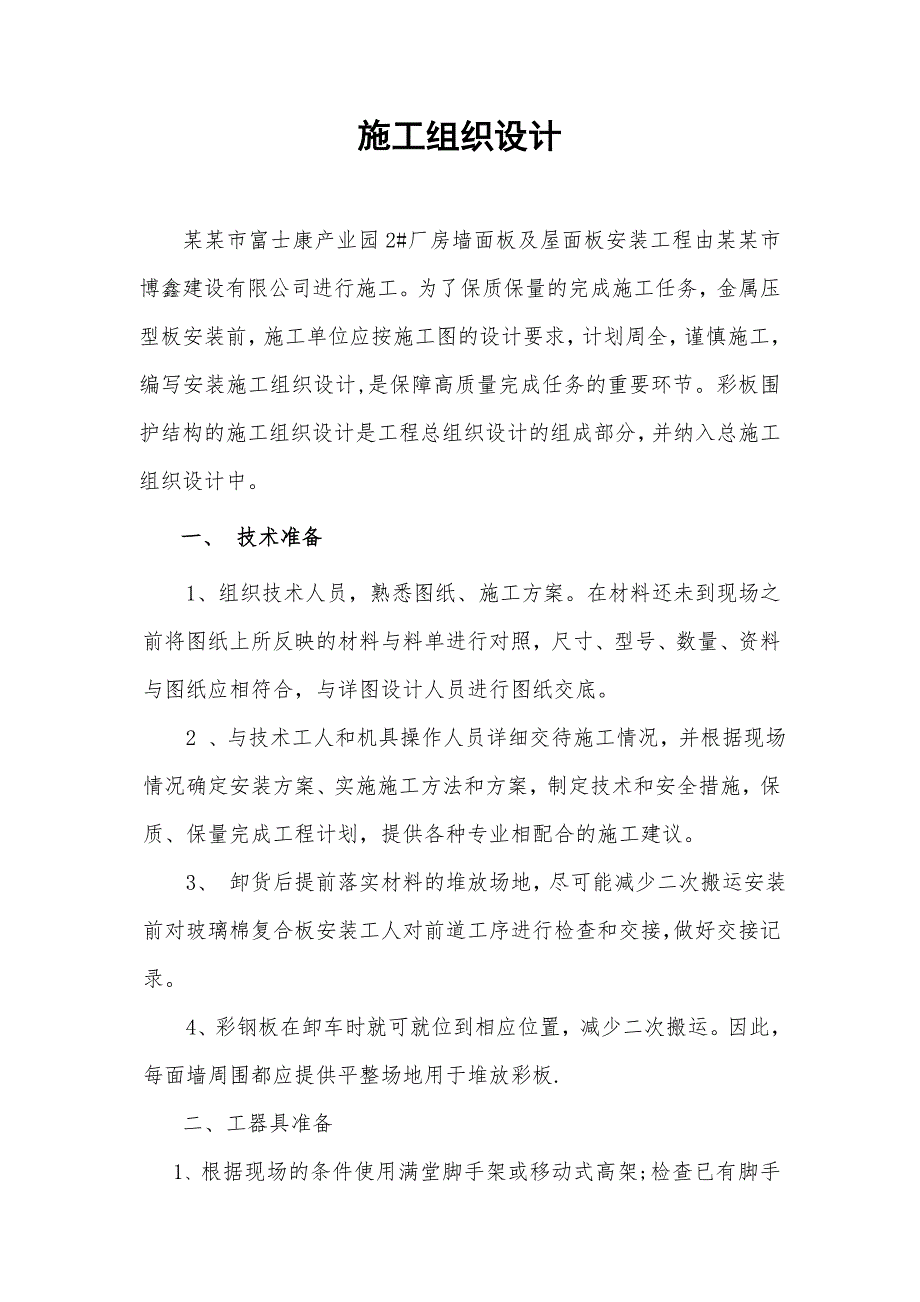

1、墙面板及屋面板安装施工组织设计施工组织设计某某市富士康产业园2#厂房墙面板及屋面板安装工程由某某市博鑫建设有限公司进行施工。为了保质保量的完成施工任务，金属压型板安装前，施工单位应按施工图的设计要求，计划周全，谨慎施工，编写安装施工组织设计,是保障高质量完成任务的重要环节。彩板围护结构的施工组织设计是工程总组织设计的组成部分，并纳入总施工组织设计中。一、 技术准备1、组织技术人员，熟悉图纸、施工方案。在材料还未到现场之前将图纸上所反映的材料与料单进行对照，尺寸、型号、数量、资料与图纸应相符合，与详图设计人员进行图纸交底。2 、与技术工人和机具操作人员详细交待施工情况，并根据现场情况确定安装方案

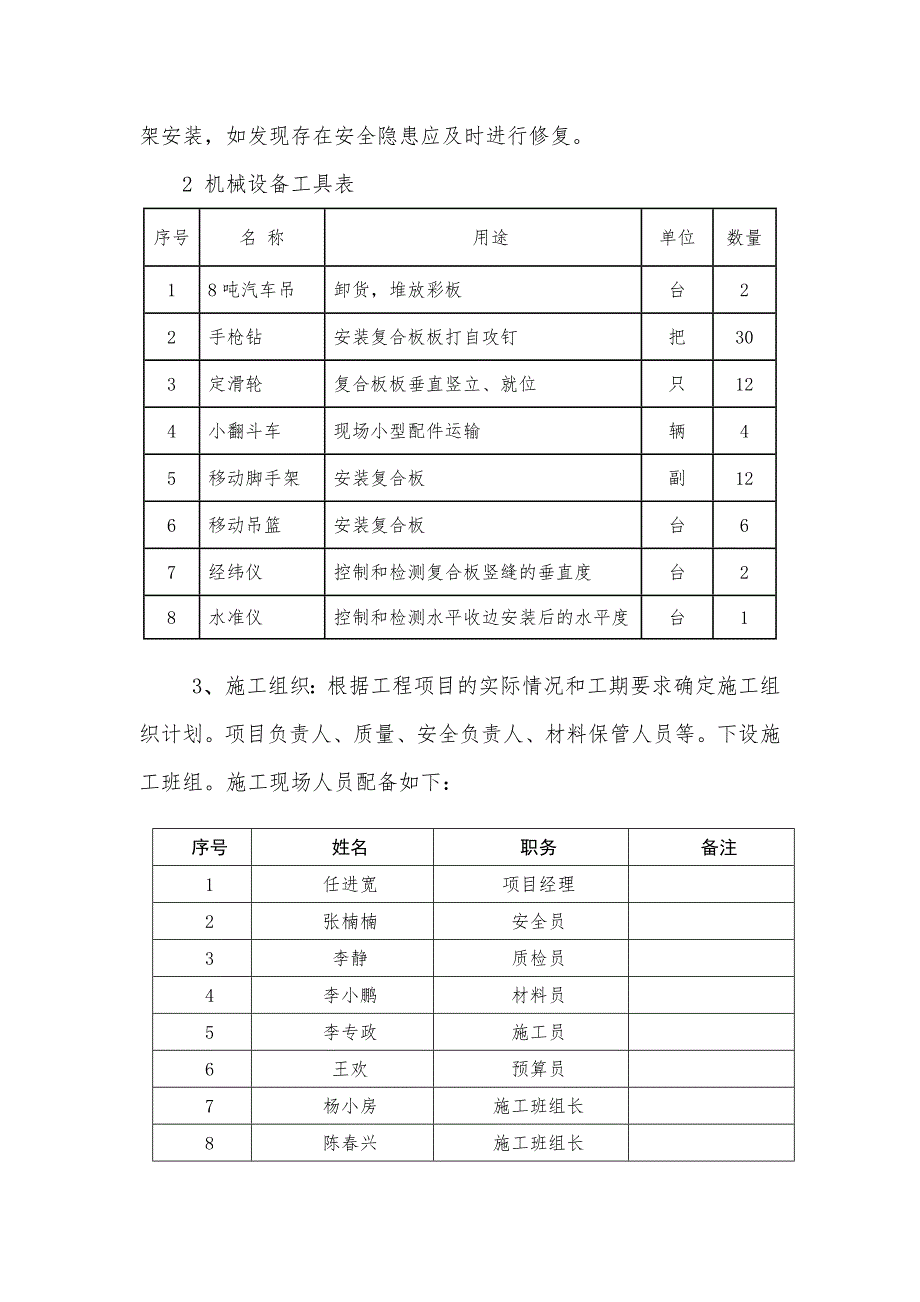

2、、实施施工方法和方案，制定技术和安全措施，保质、保量完成工程计划，提供各种专业相配合的施工建议。3、 卸货后提前落实材料的堆放场地，尽可能减少二次搬运安装前对玻璃棉复合板安装工人对前道工序进行检查和交接，做好交接记录。4、彩钢板在卸车时就可就位到相应位置，减少二次搬运。因此，每面墙周围都应提供平整场地用于堆放彩板.二、工器具准备1、根据现场的条件使用满堂脚手架或移动式高架;检查已有脚手架安装，如发现存在安全隐患应及时进行修复。2 机械设备工具表 序号名 称用途单位数量18吨汽车吊卸货，堆放彩板台22手枪钻安装复合板板打自攻钉把303定滑轮复合板板垂直竖立、就位只124小翻斗车现场小型配件运输辆
3、45移动脚手架安装复合板副126移动吊篮安装复合板台67经纬仪控制和检测复合板竖缝的垂直度台28水准仪控制和检测水平收边安装后的水平度台13、施工组织：根据工程项目的实际情况和工期要求确定施工组织计划。项目负责人、质量、安全负责人、材料保管人员等。下设施工班组。施工现场人员配备如下：序号姓名职务备注1任进宽项目经理2张楠楠安全员3李静质检员4李小鹏材料员5李专政施工员6王欢预算员7杨小房施工班组长8陈春兴施工班组长三、施工进度：本工程彩板围护结构的开工日期应安排在前一工序完成验收之后进行，以保证安装质量、成品保护和施工进度。墙面板及屋面板安装工期各10天，合计工期20天。先将时间进行分配如下：
4、派专业技术让人员进入现场复核尺寸1天。现场复核完且确定详细尺寸后，备料两天，展开前期工作。屋面板材料进场报检，9天完成屋面底板安装工程并报检。墙面维护材料进场报检，7天完成墙面维护工程并报检。自检完成后报检，并与相关资料一并呈报。四、彩钢板安装顺序及要求:1、材料堆放1）彩板围护结构的板材堆放场地应注意以下几点：（1）板材堆放应设在安装点的相近点，避免长距离运输.（2）板材宜随进度运到堆放点，避免在工地堆放时间过长，造成板材不可挽回的损坏。（3）堆放板材的场地旁应有二次加工的场地。（4）堆放场地应平整，不易受到工程运输施工过程中的外物冲击、污染、磨损、雨水的浸泡。（5）按施工顺序堆放板材，同一
5、种板材应放在一叠内，避免不同种类的叠压和翻倒板材。（6）堆放板材应设垫木和其他承垫材料。并应使板材纵向承一倾角放置，以便雨水排出。（7）当板材长期不能施工时，现场应在板材干燥时用防雨材料覆盖。（8）彩钢板的堆放应在避雨处或有防雨措施下堆放.2)保温棉的存放保温棉不能直接接触地面，防止受潮。上面及周围必须用防水布覆盖，并且保温棉底部须距地面20cm以上,并保护好保温棉上的出厂标识。2、板材现场加工对使用彩色压型钢板的项目，使用面积较大时多采用现场加工的方案。现场加工的注意事项：（1）现场加工的场地应选在屋面板的起吊点处。设备的纵轴方向应与屋面板的板长方向一致。加工后的板材放置位置靠近起吊。（2）
6、加工的原材料（彩板卷）应放置在设备附近，以利更换彩板卷。彩板卷上应设防雨措施，堆放地不得放在低洼地上，彩板卷下应设垫木。（3）设备宜放在平整的水泥地面上，并应有防御措施。（4）设备就位后需作调试，并作试生产，产品经检验合格后方可成批生产。彩板压型板现场加工中，为解决特长板的垂直运输困难，将压型板机放置在临时台架上，将成品直接送到屋面上，而后作水平移动。3、安装放线由于彩板屋面和墙面板是预制装配结构，故安装前的放线工作对后期安装质量起到保证作用，不可忽视。（1）安装放线前应对安装面上的已有建筑成品进行测量，对达不到安装要求的部分提出修改。对施工偏差做出记录，并针对偏差提出相应的安装措施。（2）根
7、据排板设计确定排板起始线的位置。屋面施工中，先在檩条上标定出起点，即沿跨度方向在每个檩条上标出排板起始点，各个点的连线应与建筑物的纵轴线垂直，而后在板的宽度方向每隔几块板继续标注一次，以限制和检查板的宽度安装偏差积累。同样墙板安装也应用类似的方法放线，除次之外还应标定其支承面的垂直度，以保证形成墙面的垂直平面。（3）屋面板及墙面板安装完毕后应对配件的安装作二次放线，以保证檐口线、屋脊线、窗口门口和转角线等的水平直度和垂直度。 4. 搬运、吊装1）成捆钢板吊运，不能直接用吊钩和钢板间形成三角形方式吊运，必须使用吊杆、吊绳与钢板和吊具间垂直吊运。并找好起吊平衡点后吊运。要单捆起吊，小心轻放。禁止将
8、钢板拖行。2）单张钢板搬运时，要视钢板的长度，须由3-5人抬运，以不使钢板变形为准。3）尽量将编号相同或长度相同的檩条或板一并搬运。檩条和板材按施工组织计划分批依次有序搬运吊装；4）吊装时，应将钢板按照安装方向放置屋面或脚手架上，避免钢板在屋面和脚手架上调整方向时，造成钢板的破损和变形，并尽可能减少在高空的二次搬运；5）搬运时不要在物体的表面上拖拉钢板，也不要将钢板之间拖拉，以避免损坏漆面；6）吊件制作应安全、牢固。板材、檩条应有吊装清单，交给现场有关人员验收；5、安装压型板前的检查1）材料：材料到达现场后，应立即检查产品外包装是否完好严密，产品承运单、装箱单、产品合格证是否齐全，依据产品承运
9、单、装箱单对到达的产品进行数量、板型、尺寸进行核对，若产品有短缺或损坏，应及时向厂家提出书面声明，书面文件.2）安装图：开始安装前，安装单位应对安装图、安装手册及相关图纸有全面了解，若有疑问，请与设计院或厂家联系。3）主体结构：开始安装前，实际主结构相关尺寸应与有关图纸相符，所需核对工作如下：主结构的轴线距离；主结构外侧轴线的平面度和垂直度；钢架（檩条）间距是否与图纸一致，是否在同一平面上；钢架（檩条或檩条支托）标高是否与图纸一致；门窗建筑物突出的位置；与压型钢板相接处的砖墙、混凝土墙的高度及宽度；一）檩条的安装：1、首先根据图纸检查檩条支托的位置，尺寸确认无误后，将檩条按照图纸要求，采用栓接
10、（或焊接）在相应的位置。并及时将檩条调整成水平状态或垂直状态，防止檩条因自重或结构应力等因素，造成檩条水平状态或垂直状态变形，给下一道工序带来不必要的麻烦。2、采用栓接的檩条，在安装的同时，应留有适当的调整余量，用挂线或其他手段，使檩条处在时，在将紧固螺栓终拧，紧固螺栓在紧固完成后，丝扣露出2-3扣为宜。3、采用焊接的檩条，应在焊接前，按照图纸要求，详细核对檩条的位置、尺寸、规格，确认无误后方可施工，焊接前可将檩条临时固定在相应的焊接位置上，同时调整檩条的水平状态和垂直状态，确认无误后，可进行焊接施工。焊接完成后，须将焊接后的的残渣清理干净，并依据图纸对焊缝高度和焊接形式进行检查，如有误差可及
11、时进行补焊或处理。焊接缝的防腐处理采用一遍底漆、二遍面漆，漆膜厚度75,以保证防腐的要求。4、组合檩条的安装大多集中在门、窗洞口或需加强的位置，更需注意檩条的规格、尺寸、位置。对预留的门、窗洞口应在安装的同时，检查对角尺寸、位置是否和图纸相符。 二）保温棉的铺装保温棉具有保温、隔热、吸声、降噪的功能，正确的安装是质量的保证。保温棉的铺设，请严格按照保温棉布置图纸进行安装。屋面和墙面保温棉的安装，应按照保温棉布置图纸所标明的数量、尺寸安装。展开保温棉。将保温棉铺设就位，在外层屋面板或外层墙面板的内侧。将保温棉端部固定。保温棉纵向搭接时，必须在檩条处。保温棉横向搭接时，将棉胎对紧，同时将贴面卷起，
12、用钉书机每隔30cm连接一点（或用胶带连接飞边），随后进行屋面或墙面板的安装，进度要保持一致。不应将保温棉重叠铺装，以避免屋面或墙面凹凸不平。注意：在安装保温棉时，必须将棉毡之间完全紧密到位，避免冷桥的出现。从而达到最佳的保温隔热效果！ 三）屋面压型钢板及天沟的安装屋面系统在安装前应首先对屋面檩条平整度、檩距、坡度等进行检查，如发现与图纸不符可及时更改或修补。具体安装要求如下：1、复合板屋面的固定：在横坡每两块屋面搭接处，将带有翻边防水沿（上层钢板）一侧与搭接侧对接，对接后用自攻钉贯穿搭接测边缘与屋面檩条固定，然后将槽形连接板覆盖在搭接处。2、复合板屋面顺坡向搭接：上、下两块板搭接在支座（檩条
13、）上，其搭接长度为200mm，所搭接部分用防水密封胶密封。3、与复合屋面板配套的收边板、泛水板尽可能背风向搭接，搭接长度200mm。4、在屋脊或图纸标注处，需将复合屋面板外层钢板上扳80度作用，形成挡水板弯折截水。5、将复合屋面板外层板靠近天沟处下端下扳10度左右，形成滴水线，同时天沟处压型钢板需外挑50mm。6、屋脊处两坡钢板间，应留出50mm左右空隙，以便插入上扳工具，完成上扳作业后在空隙位置内充填柔性简易保温材料。7、在屋面有通风器或出屋面管道的周围，应严格按照施工图纸的要求，安装好节点材料，以免发生渗漏。8、天沟板若为压型钢板，其搭接长度为200mm，并施以两道封胶，位置分别距相互搭接
14、的两块板边缘15mm，并以防水铆钉固定搭接部位。防水铆钉两道，单排中心距为80mm，相错分布，铆钉应打在封胶线上。天沟端部的处理应按照图纸标明的尺寸安装。天沟落水口处，以一圈防水铆钉固定，铆钉间距40mm与天沟板连接，并施以两道封胶。9、 封胶挤出时宽度应掌握在6mm左右，搭接处封胶挤压后，厚度约为3mm，宽度在10mm以上。每管封胶（300ml）约打12m长，封胶中心距板边15mm左右。打胶前必须除去压型板保护塑料薄膜，并将表面擦拭干净。10、屋面板的收边板和泛水板搭接长度均为150mm，均需施封胶一道。四）墙面压型钢板的安装墙面压型钢板采用现场复合的安装方式：1、墙面系统压型钢板的安装，应
15、首先对安装好的墙面檩条进行检查，包括檩距是否和图纸一致，垂直度和水平度是否在同一平面，檩条防腐层是否完好，门窗位置是否和图纸一致，如发现与图纸不符，及时调整或更改。2、请注意是否有变截面的檩条在同一立面，如有请注意不同截面间的节点构造。3、墙面系统压型钢板的安装：压型板的铺设要注意安装顺序，一般为自下向上安装，同时避免左右两头同时安装，应从建筑物的一端向另一端进行，板肋搭接应当和当地常年风向相背，请注意安装第一块板的重要性。4、墙面压型钢板横向连接只搭接一个肋，无封胶，压型板纵向连接为插接，顺水流方向，插接间隙须严密。正确的横向搭接方式墙面外层板压型钢板竖向连接需120mm，无封胶。墙面内板竖向搭接为50mm，无封胶。墙面外板的固定，应将固定螺钉与钢板和檩条垂直，并对准檩条中心，每肋（波谷里）一颗，距离波峰下边缘10mm，打钉前应挂线，使螺钉打在一条直线上。
