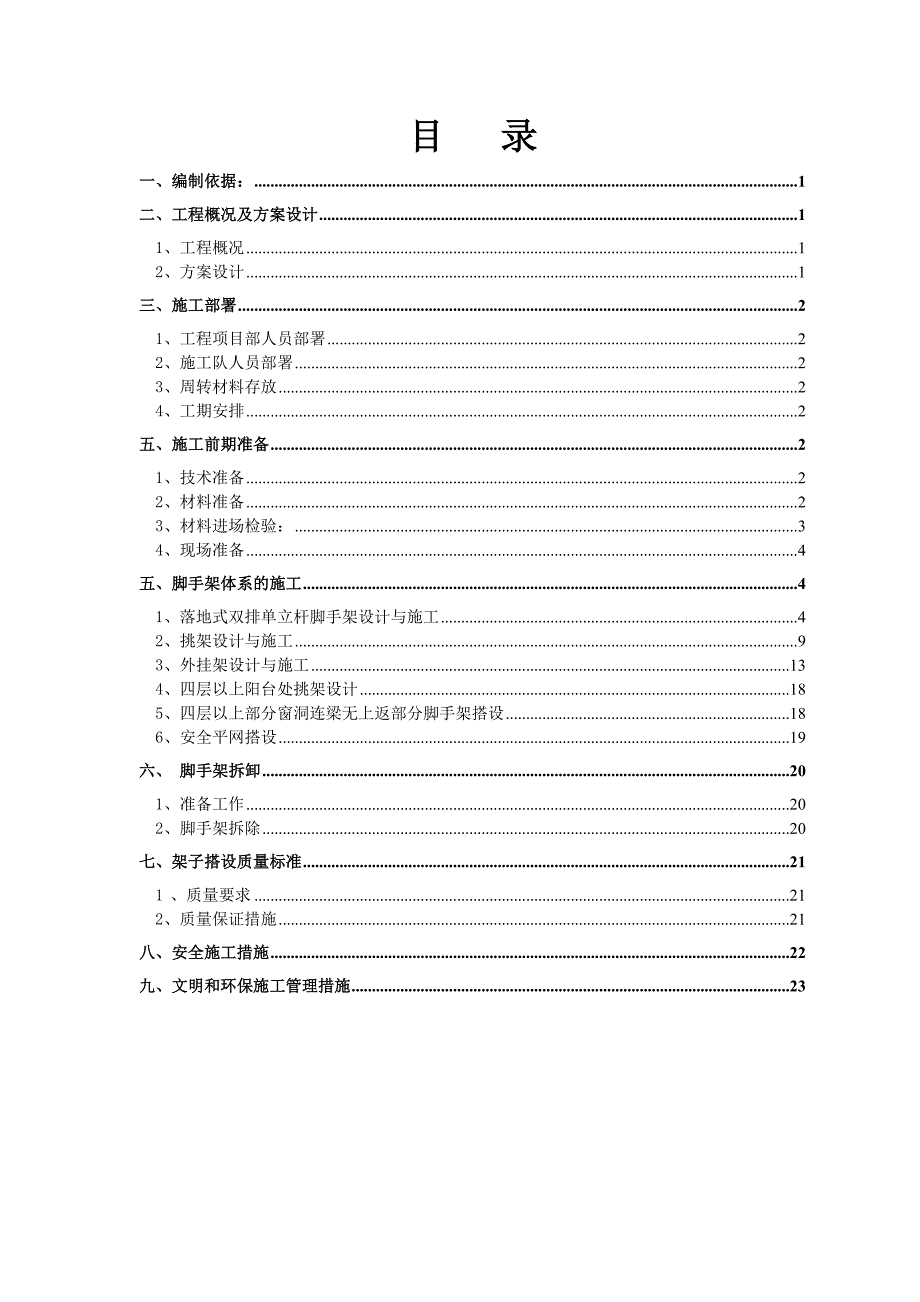

1、目 录一、编制依据：1二、工程概况及方案设计11、工程概况12、方案设计1三、施工部署21、工程项目部人员部署22、施工队人员部署23、周转材料存放24、工期安排2五、施工前期准备21、技术准备22、材料准备23、材料进场检验：34、现场准备4五、脚手架体系的施工41、落地式双排单立杆脚手架设计与施工42、挑架设计与施工93、外挂架设计与施工134、四层以上阳台处挑架设计185、四层以上部分窗洞连梁无上返部分脚手架搭设186、安全平网搭设19六、 脚手架拆卸201、准备工作202、脚手架拆除20七、架子搭设质量标准211 、质量要求212、质量保证措施21八、安全施工措施22九、文明和环保施工

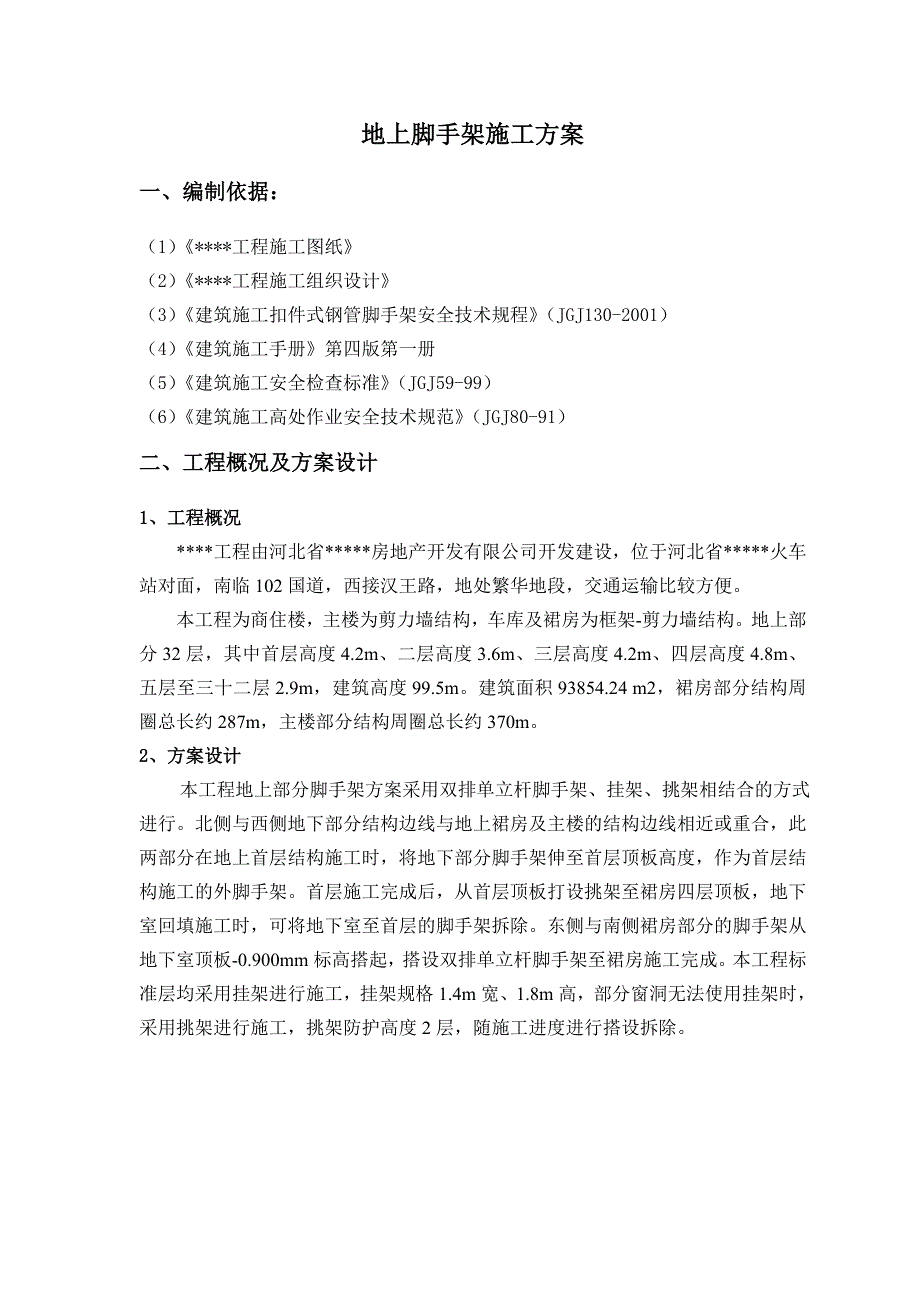

2、管理措施23地上脚手架施工方案一、编制依据：（1）*工程施工图纸（2）*工程施工组织设计（3）建筑施工扣件式钢管脚手架安全技术规程（JGJ130-2001）（4）建筑施工手册第四版第一册（5）建筑施工安全检查标准（JGJ59-99）（6）建筑施工高处作业安全技术规范（JGJ80-91）二、工程概况及方案设计1、工程概况*工程由河北省*房地产开发有限公司开发建设，位于河北省*火车站对面，南临102国道，西接汉王路，地处繁华地段，交通运输比较方便。本工程为商住楼，主楼为剪力墙结构，车库及裙房为框架-剪力墙结构。地上部分32层，其中首层高度4.2m、二层高度3.6m、三层高度4.2m、四层高度4.8
3、m、五层至三十二层2.9m，建筑高度99.5m。建筑面积93854.24 m2，裙房部分结构周圈总长约287m，主楼部分结构周圈总长约370m。2、方案设计 本工程地上部分脚手架方案采用双排单立杆脚手架、挂架、挑架相结合的方式进行。北侧与西侧地下部分结构边线与地上裙房及主楼的结构边线相近或重合，此两部分在地上首层结构施工时，将地下部分脚手架伸至首层顶板高度，作为首层结构施工的外脚手架。首层施工完成后，从首层顶板打设挑架至裙房四层顶板，地下室回填施工时，可将地下室至首层的脚手架拆除。东侧与南侧裙房部分的脚手架从地下室顶板-0.900mm标高搭起，搭设双排单立杆脚手架至裙房施工完成。本工程标准层均
4、采用挂架进行施工，挂架规格1.4m宽、1.8m高，部分窗洞无法使用挂架时，采用挑架进行施工，挑架防护高度2层，随施工进度进行搭设拆除。三、施工部署1、项目部人员部署脚手架工程项目部人员部署：项目总工： 工程技术总负责工程经理： 工程总调度、总协调土建负责： 负责工程、技术现场指导 质 检 员： 负责质量检查测 量 员： 测量放线负责材料供应： 材料的采购、进场安 全 员： 脚手架搭设、使用、拆除中的安全检查和管理2、施工队人员部署由于本工程工期紧，质量要求高，为确保工程如期完工，主体施工期间，施工队必须配备60人以上架子工穿插作业，架子工必须持证上岗。3、周转材料存放根据施工组织设计结构施工阶
5、段现场平面布置图设计要求，外脚手架的周转材料使用前及拆除后集中码放在场地南侧的钢管、碗扣架堆放区，并保持现场整齐、干净。4、工期安排首层至三层脚手架待地下一层顶板施工完后，首层墙、柱施工之前搭设，时间在2007年10月27日左右；外挂架待地上3层施工完后，地上4层施工之前搭设，时间在2007年12月31日左右。 五、施工前期准备1、技术准备1.1仔细阅读并审核施工图，熟悉结构形状、尺寸，做出架体布置图。1.2根据工程进度情况及架体布置图，及时编制各种材料的备料计划、进场时间安排，确保脚手架及时搭设使用。2、材料准备2.1钢管：483.5mmQ235钢管，钢管长度1.5m、3m、4m、6m。钢管
6、使用前应先除锈再涂刷桔黄色防锈油漆。2.2扣件：回转扣件、十字扣件、对接扣件等。扣件材料应符合钢管脚手架扣件（GB15831）的规定。在螺栓拧紧扭力矩达64Nm时，不得发生破坏。2.3脚手板：采用松木脚手板，每块重量不宜大于30kg，厚度不小于50，材质要符合木结构设计规范（GBJ5）中二级材质的规定。2.4防护网：绿色密目安全网1.56.0m（网目3.53.5mm）、安全小兜网1.56.0m网眼不大于5cm。40N.M施工前，施工人员需配备力矩扳手，保证扣件螺栓拧紧的扭力矩达到40N.M以上。2.6钢管、扣件采购和租赁时，要与生产和租赁单位签订质量担保协议，检查和保存生产许可证、产品合格证、
7、检测报告等有关资料，加强对钢管、扣件的进场验收。质量不合格、资料不全和未按标准要求铸有商标的产品不得进行验收进场。2.7材料进场后第一次使用前，按照低压流体输送焊接钢管和钢管脚手架扣件标准规定的指标和检验方法，对钢管、扣件及紧固件进行外观质量检验，并抽取扣件样本进行力学性能和扭力距指标复检。483.5mm钢管、密目安全立网、安全平网、扣件、防锈漆、脚手板等。具体数量如下： 表1名称数量名称数量6m钢管5000根十字扣件18000个4m钢管500根接头扣件5000个3m钢管800根转扣1200个1.5m钢管5500根脚手板50方密目安全网7000m2安全平网5500m23、材料进场检验：3.1钢
8、管进场检验 表2项次项目允许偏差（mm）检查工具1钢管外径偏差（外径48.0mm）-0.502钢管壁厚偏差（壁厚3.5mm）-0.503钢管两端面切斜偏差1.704钢管内外表面锈蚀偏差（内外锈蚀累计）0.50m5钢管端部弯曲偏差（弯曲长度1.5m）5m6立柱钢管弯曲偏差钢管长度3ml4m12m钢管长度4ml6.5m20m7栏杆、支撑体系的钢管弯曲l6.5m30m3.2钢管检验其它要求新钢管必须具备产品合格证、钢管材质检验报告。钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，钢管上严禁打孔。3.3扣件的质量要求3.3.1扣件应采用机械性能不低于KTH330-08的可锻铸铁制作。3.3.2
9、铸件不得有裂纹、气孔；不宜有缩松、砂眼或其它影响使用的铸造缺陷；并应将影响外观质量的粘砂、浇冒口残余、披缝、毛刺、氧化皮等清除干净。3.3.3扣件与钢管的贴合面必须严格整形，应保证与钢管扣紧时接触良好。3.3.4扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙小于1mm。3.3.5当扣件夹紧钢管时，开口处的最小距离应不小于5mm。3.3.6扣件表面应进行防锈处理。3.3.7扣件螺栓的拧紧力矩达70Nm时不得发生破坏。3.3.8直角扣件的单个重量不得小于1.347kg、旋转扣件的单个重量不得小于1.490kg、对接扣件的单个重量不得小于1.878kg。4、现场准备4.1材料准备充足。4.2脚手架
10、基础施工完毕并进行抄平。4.3现场杂物已清除，排水畅通。4.4施工组织施工队成立由各队队长为组长的两个领导小组，明确人员分工，各行其责，每个区施工时每个班组人员组织如下组 长：各队队长；技术员、质检：各一名，负责对施工人员的技术交底、检查施工质量；安全员：各一名，负责配合项目部安全员，做好安全文明施工；架子工：各40名，进行架子施工。五、脚手架体系的施工 1、落地式双排单立杆脚手架设计与施工1.1架子设计东侧及南侧首层至四层采用的落地脚手架搭设高度为19.1m。按照建筑施工扣件式钢管脚手架安全技术规范构造要求搭设，脚手架外围用密目网全封闭。脚手架立杆排距La=1.2m，柱距Lb=1.5m，步距
11、h=1.5m；脚手板采用250mm50mm松木板，满铺两层，首层顶板铺设一层，操作层铺设一层，操作层在脚手架外侧用一块脚手板立放做挡板。脚手架水平、竖向间距4.0m布置连墙件，用钢管加扣件连接在结构墙体上。图1 双排单立杆脚手架搭设1.2材料选用：l 脚手架杆件采用Q235级483.5mm钢管无缝钢管，钢管尺寸为6m、5m、4m、3m、2m、1.5m等规格，且表面均匀涂刷防锈漆。l 扣件采用可锻铸铁铸造扣件（十字卡、接头卡、转卡）。l 作业层使用松木脚手板搭设，材质不低于国家II等材。其厚度不小于50mm，宽度不小于250mm.1.3搭设工艺流程:放置纵向扫地杆竖立杆安装扫地小横杆依次安装大横
12、杆依次安装小横杆接立杆安装连墙件安装剪刀撑挂安全网铺脚手板1.4操作程序1.4.1根据外架的位置线在地下室顶板上铺50mm厚、250mm宽的脚手板作为立杆的垫板。1.4.2脚手架搭设选取一个角部为开始点，向两边延伸交圈搭设。1.4.3根据测量放线布置纵横向扫地杆，内外排扫地杆的轴线距离为1200mm，横向扫地杆的轴距为1500mm，纵横向扫地杆距地面的高度取200mm，第一步大横杆的下皮标高为1.600m。1.4.4根据测量定位（间距1500mm）依次竖起立杆，靠墙立杆距外墙面或挑板距离取200mm（铺设脚手板以满足防护要求）,立杆与纵横向扫地杆间采用扣件连接牢固。最底层立杆要采用一根6m杆一
13、根3m杆交替使用，以保证立杆接头相互错开。1.4.5立柱接头除在顶端可采用搭接外，其余各接头必须采用对接扣件对接，相邻立柱对接头位置应设在不同的大横杆横距中，沿高度方向错开的距离大于500mm。如下图所示。1.4.6立柱顶端高出作业面1500mm。图2 立杆接头示意1.4.7装设第一步的纵向和横向水平杆，随校正立杆之后予以固定，并按此顺序依次向上搭设。1.4.8大横杆：步距为1500mm，上下横杆的接长位置应错开布置在不同的立杆纵距中，与相近立杆的距离不大于纵距的1/3；相邻步架的大横杆错开布置在立杆的里侧和外侧，以减少立杆偏心受载情况；1.4.9小横杆：水平间距为1500mm，贴近立杆布置，
14、搭于大横杆之上并用直角扣件扣紧。小横杆外伸出立杆100mm；1.4.10连接件的设置：连墙杆每层每跨设置，采用钢管扣件式与结构柱连接。连墙杆呈水平并垂直于墙面设置，与脚手架连接的一端不容许向上翘起。1.4.11剪刀撑设置：1）随脚手架的升高连续布置，剪刀撑的斜杆除两端用旋转扣件与脚手架的立杆连接外，在其中间增加2-4个扣结，旋转扣件中心线至主节点不大于150mm；2）斜杆与地面间的角度以450600为准，沿脚手架两端和转角处起，外侧立面在整个高度范围内连续设置，沿长度方向间距1215m设置，紧贴立杆外侧，与立杆连接牢固，斜杆的间距及剪刀撑网格的尺寸详见下图：图3 斜杆及剪刀撑布置图3）外脚手架出入口的位置按如下图式搭设防护棚。图4 外加出入口防护图1.4.12安全网挂设：1）立网：随外脚手架的搭设，外架外侧挂好绿色安全立网，立网挂在外排立杆脚手架内侧，保证外脚手架全封闭；2）平网：首层平网距地面4m设置，宽度6m，三层位置再设一道，在立网内部,并兜至跳板底；1.4.13外立
