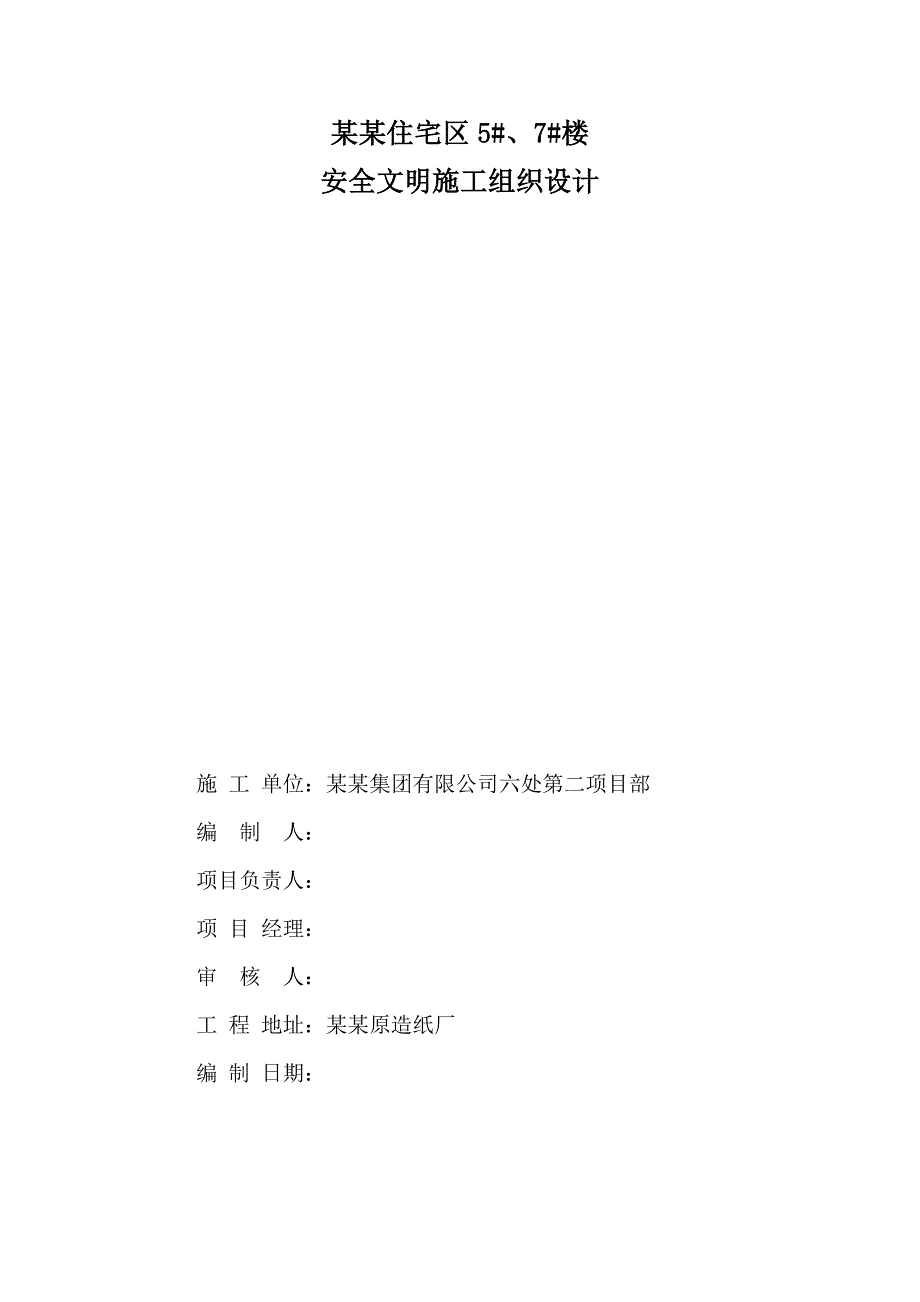

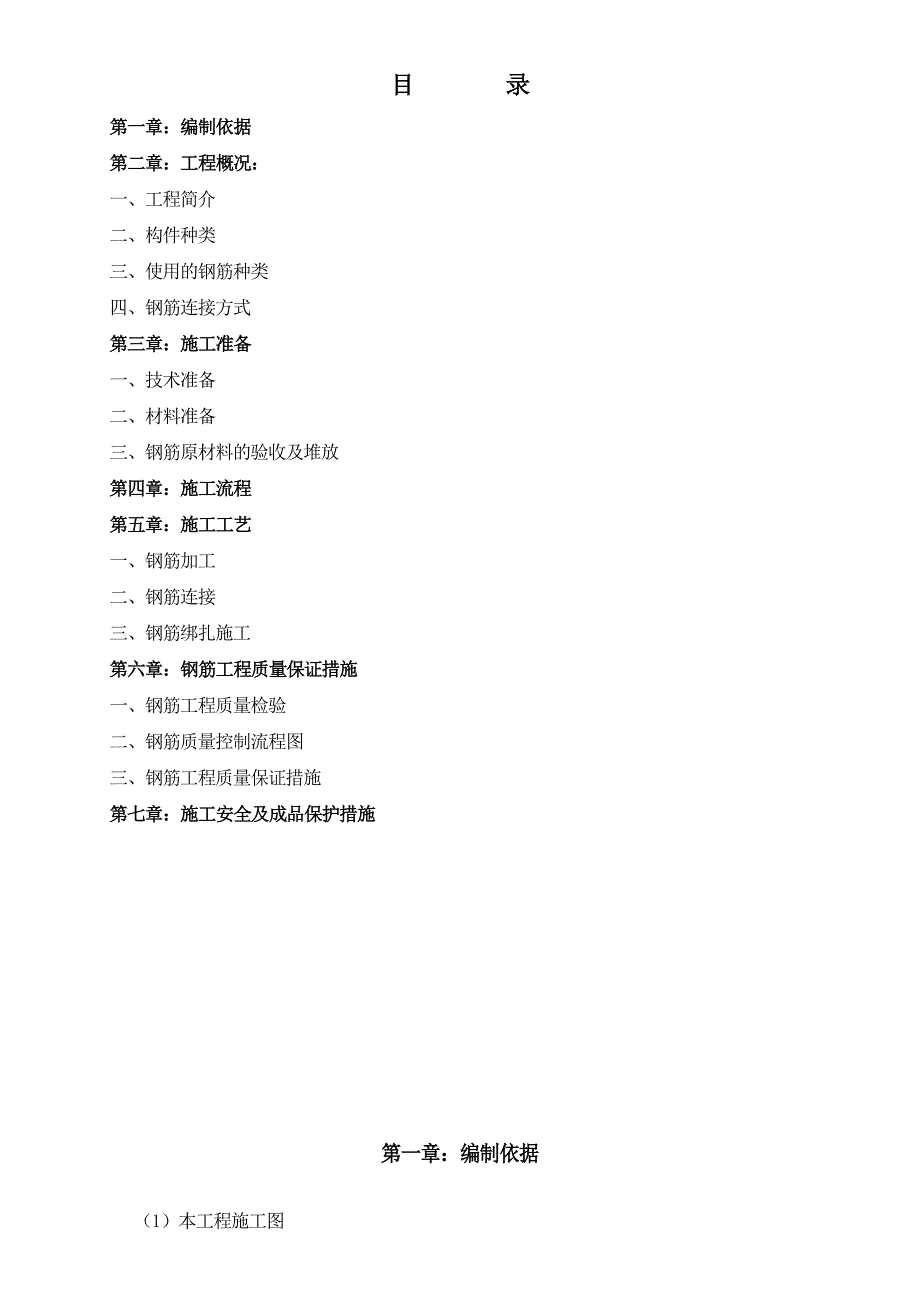

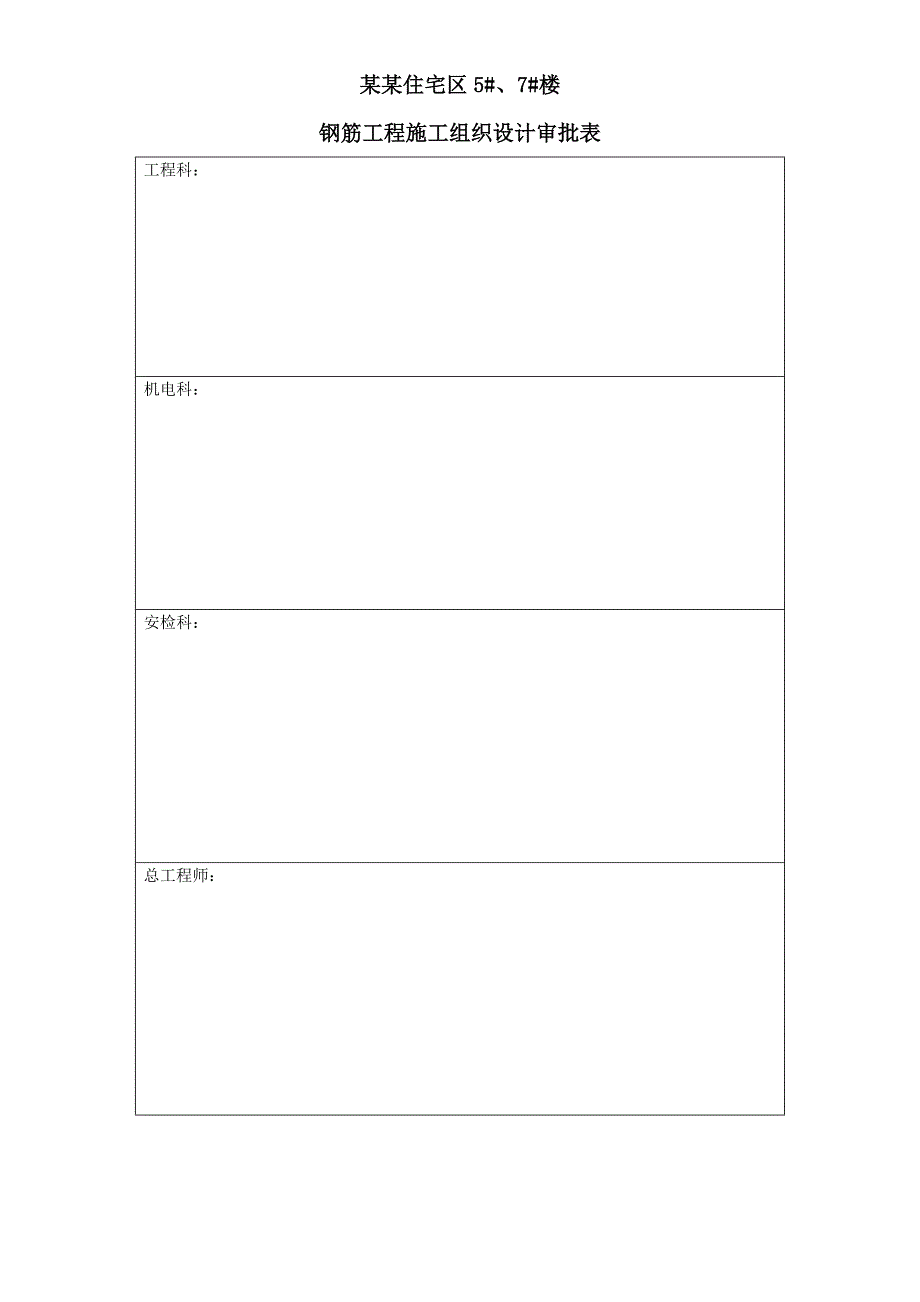

1、某某住宅区5#、7#楼安全文明施工组织设计施 工 单位：某某集团有限公司六处第二项目部编 制 人：项目负责人：项 目 经理：审 核 人： 工 程 地址：某某原造纸厂编 制 日期：某某住宅区5#、7#楼钢筋工程施工组织设计审批表工程科：机电科：安检科：总工程师：目 录第一章：编制依据 第二章：工程概况： 一、工程简介 二、构件种类 三、使用的钢筋种类 四、钢筋连接方式 第三章：施工准备 一、技术准备 二、材料准备 三、钢筋原材料的验收及堆放第四章：施工流程第五章：施工工艺一、钢筋加工 二、钢筋连接 三、钢筋绑扎施工 第六章：钢筋工程质量保证措施 一、钢筋工程质量检验 二、钢筋质量控制流程图 三、
2、钢筋工程质量保证措施 第七章：施工安全及成品保护措施 第一章：编制依据 （1）本工程施工图 (2) 钢筋混凝土用热轧光圆钢筋(GB13013-2008） (3) 建筑工程施工质量统一标准(GB50300-2001) (4) 普通螺纹基本尺寸 (GB50300-2001) (5) 钢筋焊接及验收规程(JGJ18-2012) (6) 钢筋混凝土过梁(03G32-1) （7）钢筋混凝土用热轧带肋钢筋（GB 1499-2013） （8）砼结构工程施工质量验收规范（GB50204-2011） （9）钢筋机械连接通用技术规程（JGJ107-2010）第二章：工程概况：一、工程简介 1、本工程为某某住宅区5
3、#、7#楼棚改工程，位于某某南侧原造纸厂，建设单位为平顶山市三梭房地产开发有限公司，监理单位为平顶山市工程建设监理公司。5#与7#楼，每栋地上建筑总高度为98.6m，分为地下两层储藏间和地上三十三层住宅楼，地下一层和二层建筑面积均为521.48m2，每栋楼地上建筑面积为17294.76m2，地下二层层高为3m，其余层高为2.9m，筏板基础1.8m厚，主楼之间有车库，车库高度4.9m,7#楼地下室带有人防，室内外高差0.6m，抗震设防烈度为6级。设计使用年限为50年。二、构件种类普通构件：承台、剪力墙、柱、梁板。1、使用的钢筋种类本工程钢筋主要采用三级钢筋，钢筋直径从6mm到25mm。直径6d2
4、5的钢筋为HRB400钢筋。本工程的钢筋规格种类多，并且使用了大直径钢筋，本工程主要钢筋分布情况：底板主要采用14、16钢筋，柱纵筋主要采用16、18、20、22钢筋，箍筋采用6、8、10、12钢筋，剪力墙采用8、10、12，14钢筋，剪力墙边缘构件主要采用16、18、20、22、25钢筋。梁纵筋主要采用20、22、25钢筋。楼板主要采用8、10钢筋。2、钢筋连接方式本工程中所有直径22以上钢筋连接采用直螺纹套筒连接技术，直径6.5D22的钢筋连接采用焊接和绑扎搭接，搭接长度不小于35D，钢筋接头位置按规范要求错开。现场连接（搭接连接、电渣压力焊、直螺纹连接、焊接）。钢筋连接方式如下表所示：序
5、号部位型号大小/位置连接方式1柱、剪力墙D14搭接连接14D22电渣压力焊22直螺纹连接2梁主筋闪光对焊连接腰筋搭接连接3板基础底板优先采用直螺纹连接，或搭接连接其他板搭接连接4翻样中定型加工、定尺加长的钢筋连接焊接（单面或双面）第三章：施工准备1、技术准备组织技术人员、施工管理人员认真熟悉图纸、会审记录、施工技术验收标准，作好技术交底及安全交底，并组织班组人员学习有关技术标准及操作规程，熟悉施工图纸，对绑扎中存在的重点、难点组织攻关小组，采取相应措施解决，确保钢筋绑扎质量，并按进度计划提出材料需用及加工计划。2、材料准备提前作好带绑扎丝的砂浆垫块，按计划提前制好支撑铁件或铁马凳。并准备好施工
6、工具。3、钢筋原材料的验收及堆放对进场钢筋严把质量关，每批进场的钢材必须具有出厂质量证明书，按批号和直径大小分批现场抽样（试验及监理人员参加），进行力学试验合格后，方可使用到工程中。第四章：施工流程第五章：施工工艺1、钢筋加工（1）钢筋原材料加工1）严格按照钢筋配料单加工：确定弯曲调整值、弯钩增加长度、箍筋调整值等参数，保证下料长度准确；钢筋除锈：钢筋在下料前应先除锈，将钢筋表面的油渍、漆渍及浮皮、铁锈等清除干净，以免影响其与混凝土的粘结效果；2）钢筋调直：采用卷扬机调直钢筋，其调直冷拉率：级钢不大于4%，级钢不大于1%；经过调直工艺后，钢筋应平直，无局部曲折；3）钢筋切断：钢筋切断应根据其直
7、径及钢筋级别等因素确定使用钢筋切断机进行操作，切断时要将同规格钢筋根据不同长度长短搭配，统筹排料，先断长料，后断短料，减少短头，减少损耗，切断长度允许误差为5mm；4）钢筋弯曲成形：弯曲成形采用钢筋弯曲机和手动弯曲工具配合进行，弯曲后钢筋平面上没有翘曲不平现象，弯曲点不得有裂纹；5）成型钢筋检查及验收:级钢筋末端的180弯钩，圆弧弯曲直径不应小于钢筋直径的2.5倍，钢筋平直段长度不应小于钢筋直径的3倍，135弯钩弯曲直径不应小于钢筋直径3倍，平直段长度为10倍钢筋直径。级钢筋末端90弯钩弯曲直径不小于钢筋直径的4倍；6）钢筋的储运及运输：钢筋及半成品钢筋在现场租用场地加工。钢筋半成品要标明分部
8、、分层、分段和构件名称，按号码顺序堆放，同一部位或同一构件的钢筋要放在一起，并有明显标识，标识上注明构件的名称、部位、钢筋直径、根数以及尺寸；7）构造钢筋：钢筋加工时还需考虑钢筋工程中的附加钢筋，如墙体双层钢筋网中固定钢筋间距支撑筋及钢筋拉钩，楼板双层钢筋网片中固定钢筋间距的撑铁等；8）钢筋加工应严格按图纸和钢筋翻样料表进行制作，加工制作前应由专人对翻样结果进行复核，确保钢筋翻样成果准确无误。钢筋半成品按规格、使用部位等分类堆放，挂牌标识(注明钢筋规格、使用部位、责任人)，所有钢筋半成品经验收合格后方可按使用部位投入使用。所有钢筋加工机械如调直机、弯曲机、对焊机均应由专人负责，并需持证上岗。钢
9、筋的现场代换必须经过计算，并经业主的现场代表、监理单位、设计单位同意后方可进行。（2）直螺纹加工1）丝头的加工内 容施工流程钢筋端面平头套管挤压螺纹丝头质量检查带帽保护丝头质量抽检存放待用施工要点钢筋端面平头：平头的目的是让钢筋端面与母材轴线方向垂直，宜采用砂轮切割机或其它专用切断设备。挤压螺纹：使用钢筋套管挤压机将待连接钢筋的端头加工成螺纹。丝头质量检验：操作者对加工的丝头进行的质量检验。带帽保护：用专用的钢筋丝头保护帽或连接套筒将钢筋丝头进行保护，防止螺纹被磕碰或被污物污染。丝头质量抽检：对自检合格的丝头进行的抽样检验。存放待用：按规格型号及类型进行分类码放。劳动组织每台设备配23人加工丝
10、头，其中1人操作设备，另外12人为辅助工，负责装卸钢筋和安装保护帽。质量控制1、钢筋端头平切的目的是为了使接头拧紧后能让两个丝头对顶，更好地消除螺纹间隙。2、螺纹长度靠挡铁进行保证，加工不同规格的钢筋使用不同长度的挡铁，挡铁侧面打印着其所加工的钢筋规格。2）螺纹的直径靠设备本身来保证，检验方法见下表：序号检验项目量具名称检验要求1螺纹牙型及直径目测、螺纹环规1、牙型完整，牙顶宽度大于0.3P的不完整丝扣，累计长度不得超过两个螺纹周长。2、通端螺纹环规能顺利旋入螺纹。3、止端螺纹环规允许环规与端部螺纹部分旋合，旋入量不应超过3P(P为螺距)。2丝头长度卡尺或专用量规应满足规定的要求33）检验流程
11、：若第一次抽检合格率低于90%时，可不再进行第二次抽检，而直接进行逐个检验。4）、对原材料的要求进场的钢筋必须符合现行国标的规定；每次进场钢材必须有出厂合格证明、原材质量证明书和原材试验报告单，进场钢筋原材力学性能试验结果必须符合规范要求；进场钢筋规格、形状、尺寸必须符合相关规范要求；进场钢筋由物资部门牵头组织验收，检查分两步进行：A外观检查：每批钢筋抽取5%进行检查，钢筋表面不得有裂纹，结疤和折迭，表面凸块不得超过横肋高度，每1m长度弯曲不大于4mm，交货时随机抽取10根称重，其重量偏差不得超过允许偏差；B试验检查：每批钢筋中任选两根，每根上截取两个试件进行拉伸试验和冷弯试验，如果有一项试验
12、结果不符合要求，则从同一批中另取双倍数量重新作各项试验，如仍有一个试件不合格，则该批钢筋判定为不合格，退回厂家并作好相关物资管理记录和重新进场计划。5）钢筋进场后必须严格分批按同等级、牌号、直径、长度堆放整齐，并挂牌标识厂家、牌号、等级、直径、进场时间、检验状态等。存放钢筋的场地为现浇混凝土地坪，并设有排水坡度。砌筑地拢墙，离地面高度不宜少于20cm，以防钢筋锈蚀和污染钢筋。钢筋进场后，要按批进行验收，每一验收批由同牌号、同炉罐号、同规格、同交货状态的钢筋组成，重量不超过60t，未进行复试的钢筋不得投入使用。对于复试不合格的钢筋原材应立即退还，不得进入下道施工工序。如不能立即退还，应挂牌明显注
13、明不合格，避免误用。同批进场的钢材，如果含碳量相差超过0.15%，即使不超过60t，也应分开复试。2、钢筋连接本工程钢筋直径616的钢筋连接采用焊接和绑扎搭接，钢筋直径16的接头使用电渣压力焊连接方式，直径22以上钢筋连接采用套管挤压连接技术。（1）套筒挤压连接本工程中拟采用的连接套的接头形式有：标准型、正反丝型，这些连接套的形式及使用要求如下表图序号使用要求套筒型式1正常情况下钢筋连接标准型2用于两端钢筋均不能转动情况下的钢筋连接正反丝扣型接头外型尺寸示意图：普通连接套筒外形尺寸示意图异径接头套筒外形尺寸示意图1）连接施工内容工艺流程操作要点钢筋就位：将丝头检验合格的钢筋搬运至待连接处。接头
14、拧紧：使用扳手或管钳等工具将连接接头拧紧。作 标 记：对已经拧紧的接头作标记，与未拧紧的接头区分开。施工检验：对施工完的接头进行的质量检验。劳动组织1、每组23人，应使用工作扳手或管钳进行施工，将两个钢筋丝头在套筒中间位置相互顶紧（锁母型接头除外），经拧紧后的钢筋剥肋滚压直螺纹接头应作出标记，单边外露丝扣长度不应超过2P。2、为了提高连接施工速度，可采用流水作业，在拧接头的前道工序增加套筒安装工序，部分人先用手将套筒拧好。2）质量控制质量要求连接钢筋时，钢筋规格和连接套的规格一致，并确保钢筋和连接套的丝扣干净完好无损。连接钢筋时可用普通扳手旋合接头到位。各类构件受力钢筋搭接长度、锚固长度必须符合设计要求；钢筋接头位置不宜设置在梁端、柱端箍筋加密区范围内，悬臂梁的悬臂部分不允许有搭接接头；钢筋焊接接头距钢筋弯折处不应小于钢筋直径的10倍，且不宜位于构件的最大弯矩处；通长楼板及楼板梁上筋在跨中L/3范围内搭接，楼板下筋在支坐L/3范围内搭接(L为板、墙跨度)。质量控制直螺纹接头的制作和安装每道工序由质检员分项把关，抽检并填写记录表，经检查合格后才允许进入下道工序。在钢筋下料时，每个接头要预长20mm30mm切割消耗。钢筋套丝加工应比工程进度提前一个施工段，保证施工进度。连接钢筋之
