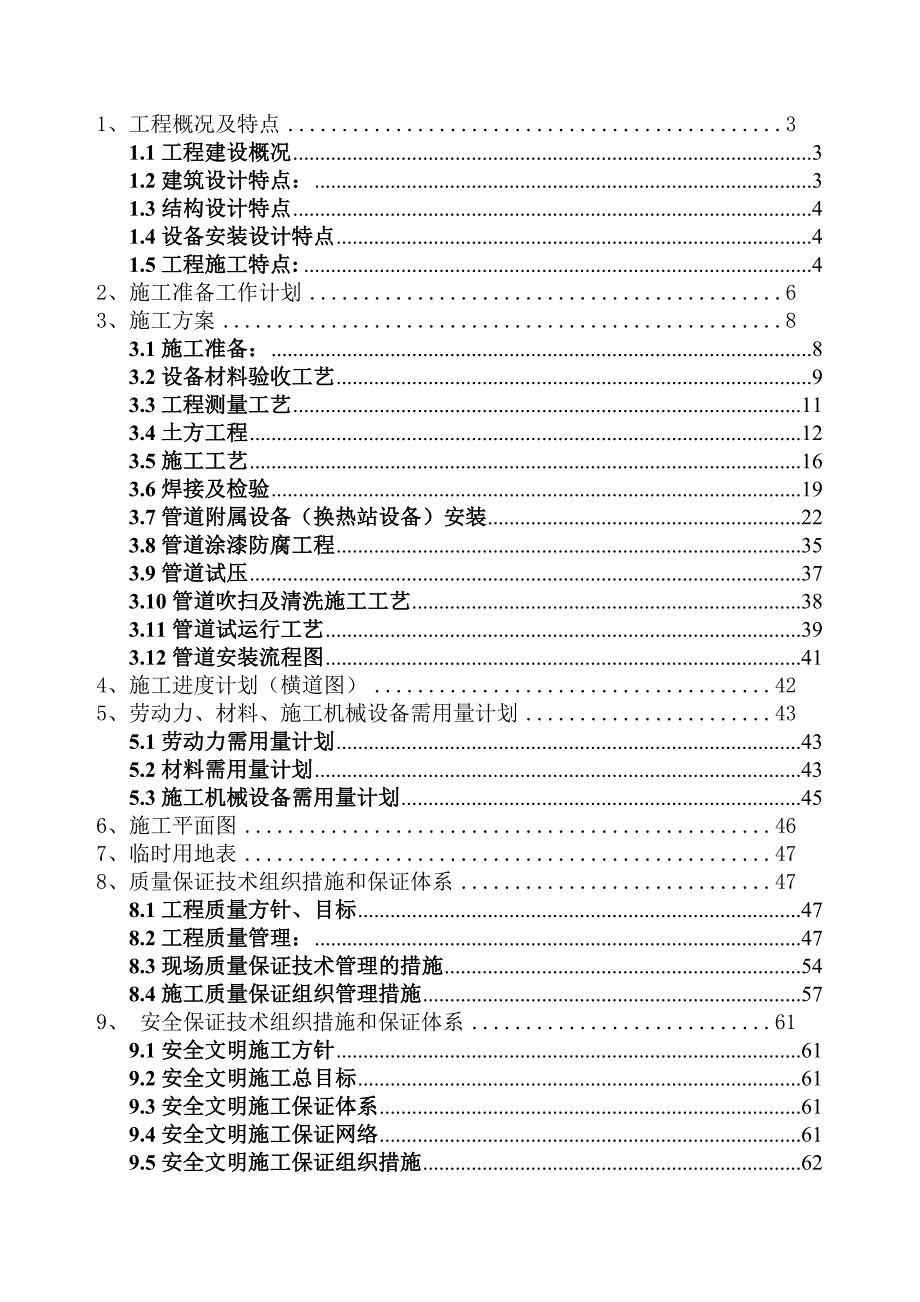

1、1、工程概况及特点31.1工程建设概况31.2建筑设计特点：31.3结构设计特点41.4设备安装设计特点41.5工程施工特点:42、施工准备工作计划63、施工方案83.1施工准备：83.2设备材料验收工艺93.3工程测量工艺113.4土方工程123.5施工工艺163.6焊接及检验193.7管道附属设备（换热站设备）安装223.8管道涂漆防腐工程353.9管道试压373.10管道吹扫及清洗施工工艺383.11管道试运行工艺393.12管道安装流程图414、施工进度计划（横道图）425、劳动力、材料、施工机械设备需用量计划435.1劳动力需用量计划435.2材料需用量计划435.3施工机械设备需用

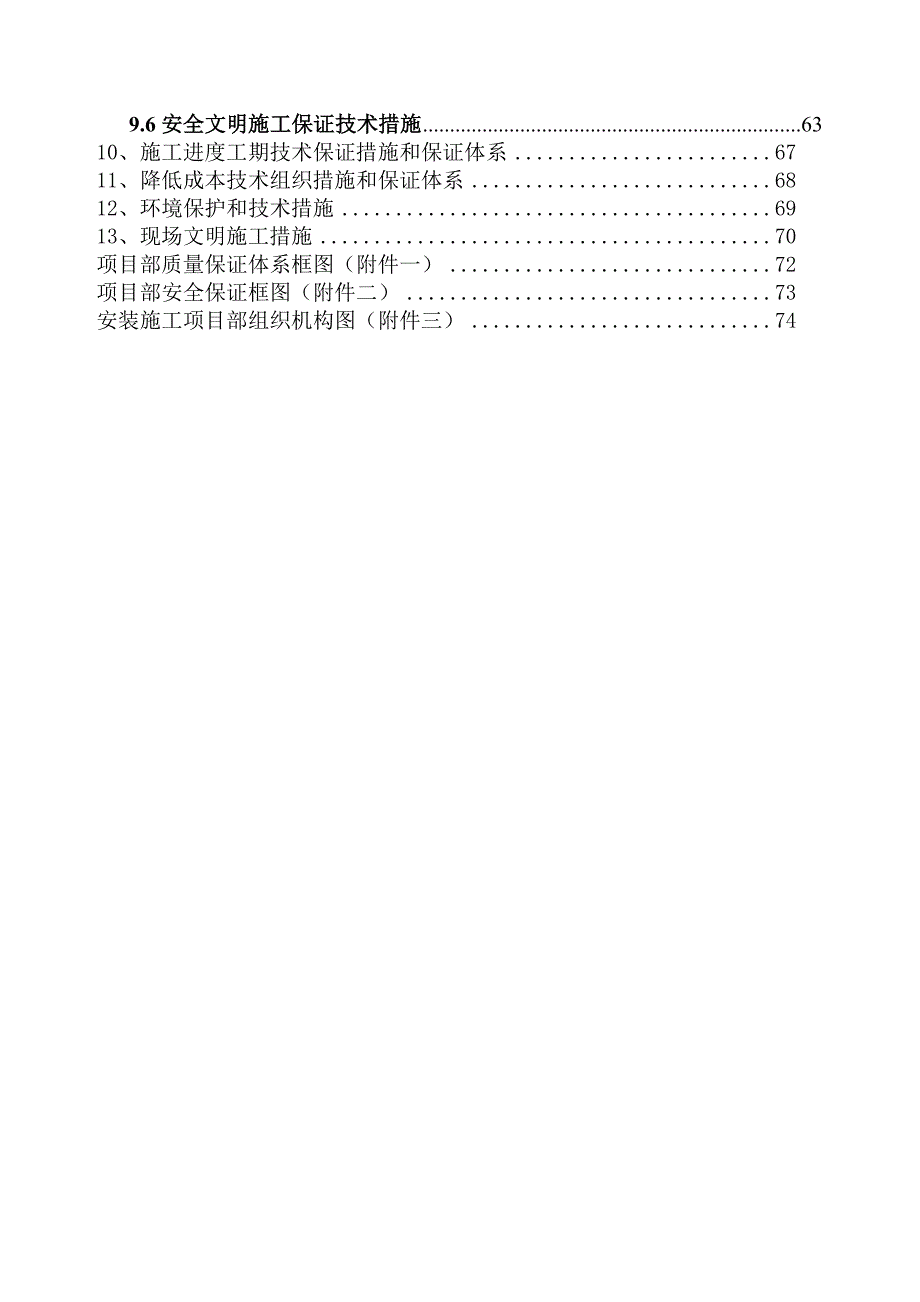

2、量计划456、施工平面图467、临时用地表478、质量保证技术组织措施和保证体系478.1工程质量方针、目标478.2工程质量管理：478.3现场质量保证技术管理的措施548.4施工质量保证组织管理措施579、 安全保证技术组织措施和保证体系619.1安全文明施工方针619.2安全文明施工总目标619.3安全文明施工保证体系619.4安全文明施工保证网络619.5安全文明施工保证组织措施629.6安全文明施工保证技术措施6310、施工进度工期技术保证措施和保证体系6711、降低成本技术组织措施和保证体系6812、环境保护和技术措施6913、现场文明施工措施70项目部质量保证体系框图（附件一）7

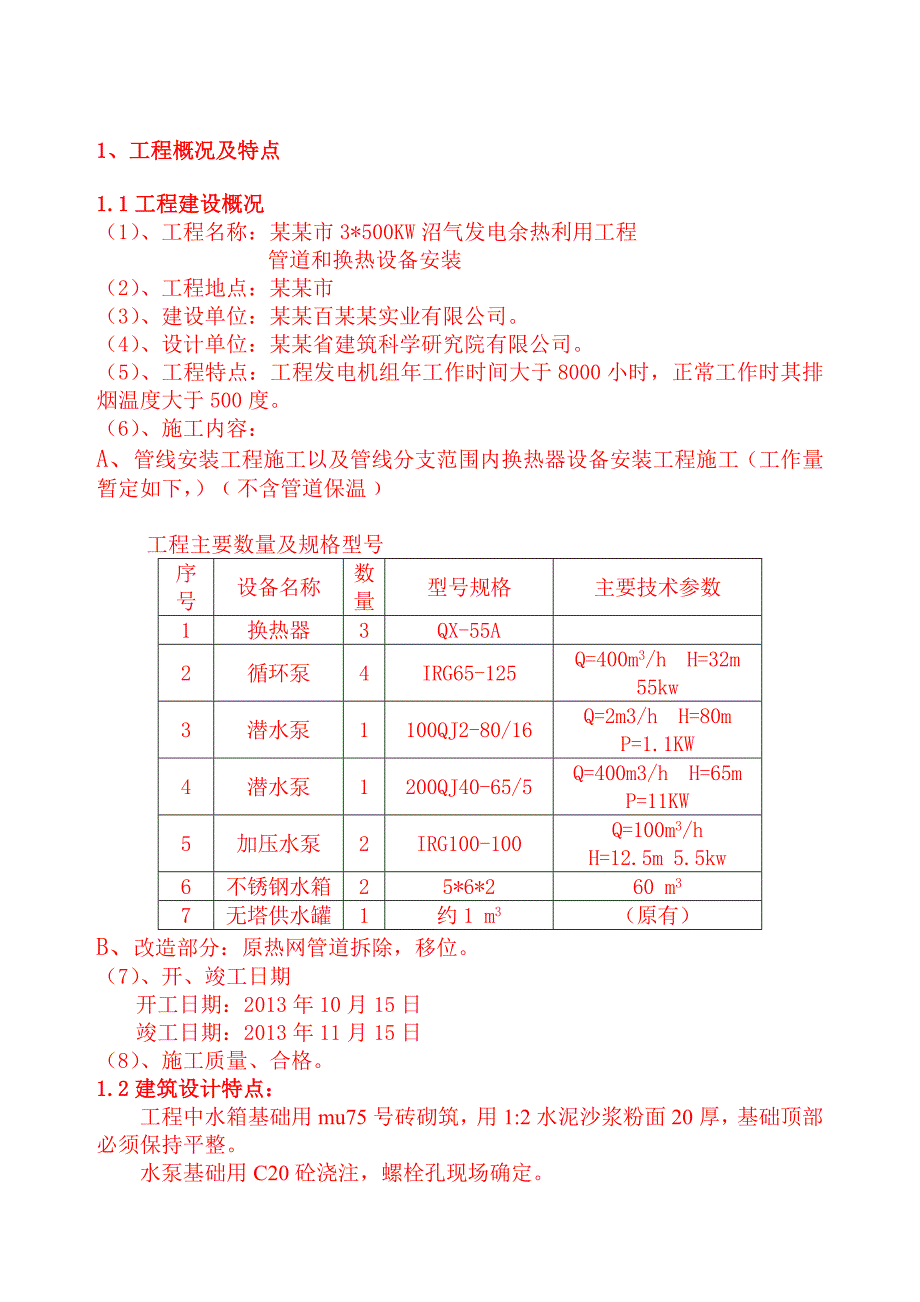

3、2项目部安全保证框图（附件二）73安装施工项目部组织机构图（附件三）741、工程概况及特点1.1工程建设概况（1）、工程名称：某某市3*500KW沼气发电余热利用工程 管道和换热设备安装（2）、工程地点：某某市（3）、建设单位：某某百某某实业有限公司。（4）、设计单位：某某省建筑科学研究院有限公司。（5）、工程特点：工程发电机组年工作时间大于8000小时，正常工作时其排烟温度大于500度。（6）、施工内容：A、 管线安装工程施工以及管线分支范围内换热器设备安装工程施工（工作量暂定如下，）不含管道保温工程主要数量及规格型号序号设备名称数量型号规格主要技术参数1换热器3QX-55A2循环泵4IRG
4、65-125Q=400m3/h H=32m 55kw3潜水泵1100QJ2-80/16Q=2m3/h H=80m P=1.1KW4潜水泵1200QJ40-65/5Q=400m3/h H=65m P=11KW5加压水泵2IRG100-100Q=100m3/h H=12.5m 5.5kw6不锈钢水箱25*6*260 m37无塔供水罐1约1 m3（原有）B、改造部分：原热网管道拆除，移位。（7）、开、竣工日期开工日期：2013年10月15日竣工日期：2013年11月15日（8）、施工质量、合格。1.2建筑设计特点：工程中水箱基础用mu75号砖砌筑，用1:2水泥沙浆粉面20厚，基础顶部必须保持平整。水
5、泵基础用C20砼浇注，螺栓孔现场确定。1.3结构设计特点管材、附件、防腐及保温；井水管采用镀锌钢管焊、法兰连接；生活用水管采用PPR管热熔连接；其余水管采用焊接钢管焊接，法兰间垫5mm的橡胶垫。管道支架采用型钢焊接制作，制作完毕后刷二道防锈漆。管道 水压试验压力为0.8MPa。除井水管外其余管道均需保温，保温采用橡塑保温管，保温层厚40mm。保护层采用0.35mm的彩钢板。管道及支架焊接采用结-42焊条，焊缝高度不小于最小焊件的厚度，连续焊。烟管采用钢管焊接制作、法兰连接，法兰间垫5mm的石棉垫，内表面刷二道耐热漆、外表面刷二道灰防锈漆。烟管配件结构尺寸参照全国通用通风管道配件图标焊接制作，弯
6、管的曲率半径为：大于等于1.5倍D。1.4设备安装设计特点主要设备安装依照设计图纸技术要求以及设备厂家给予设备安装技术资料进行规范安装。水箱需现场制作，水箱采用不锈钢集成水箱，所有配管均用不锈钢配件，水箱组装完毕后作灌水试验，确保不漏后作外表面保温，保温材料为发泡聚氨酯，厚度为50mm。保温材料固定时采用保温钉，外表面用0.35mm厚的彩钢板制作保护层。水箱上接管采用不锈钢焊条，焊缝高度不小于最小焊件的厚度，连续焊。室外电动机应设防雨罩，现场制作1.5工程施工特点:1.5.1某某大陆地热工程有限公司有一套完整的管理班子和技术骨干,并有一期热网工程的经验,有利于施工中的协调,保证施工安全，提高施
7、工质量，加快施工进度，但本期工程施工工期较紧，并城市内施工原设施情况较复杂及城市内施工的特殊性（施工场地的限制，环境的保护，相邻树木、建筑物、电力、通讯线杆的保护），为保证工程的顺利完成，应注意以下事项：（1）、积极组织各方面力量，为工地配备最好的人力、物力、财力。（2）、在开工前认真搞好技术方案的制定，拿出最优化最合理的施工方案，如多点施工，设备安装与管网同时施工。（3）、及时与建设方、设计方联系，对按施工图无法施工的设计变更部分，应及时确定。（4）、及时与建设方联系，搞清地下埋设物的位置、深度、数量或有无地下埋设物，以便合理安排土建施工。（5）、合理安排施工工序，可安排在夜间施工的应安排在
8、夜间进行，如管道的焊接工作。（6）、开挖的土方应马上运走，运输车辆应做防护，防止土洒落到公路上，穿越公路的施工应提前做好准备工作，夜间施工，保证第二天交通畅通。（7）开挖时应注意对相邻树木、建筑物、电力、通讯线杆的保护。1.5.2 工程质量检查、验收（1）国家现行规程、规范、标准及有关实施细则。（2）有效的设计文件、施工图纸及经过批准的设计变更。（3）制造厂家提供的设备图纸、技术说明书中的技术标准和要求。（4）有效的技术措施、合理化建议、先进经验及新技术成果。（5）有关的会议纪要文件等。1.5.3 工程施工及验收本施工组织设计是根据建设单位提供施工图及有关施工说明，结合我方现场勘察进行编制。（
9、1）工业设备及管道绝热工程设计规范GB50264-2013（2）通风与空调工程施工质量验收规范GB50243-2002（3）工业金属管道工程施工质量验收规范GB50184-2011（4）工业自动化仪表安装工程施工及验收规范GBJ93-86（5）施工现场临时用电安全技术规范JGJ46-88（6）工业设备及管道绝热工程质量检验评定标准GB50185-93；（7）城市供热管网工程施工及验收规范CJJ28-2004（8）城镇直埋供热管道工程技术规范CJJ/T81-98（9）现场设备，工业管道焊接工程施工及验收规范GB50236-98（10）建筑钢结构焊接规程JGJ82-91（11）混凝土质量控制标准G
10、B50164-92（12）混凝土强度检验评定标准GB107-87 以上标准若有新的标准则执行新标准，替代原有标准。2、施工准备工作计划序号准备项目简要内容单位负责人起止时间备注1技术准备1.确定执行的施工及验收规范 10月3日上午2.熟悉审查施工图纸及有关设计资料如：a.审查施工图纸是否完整齐全b. 审查施工图与设备厂家图在内容上是否一致，以及各专业施工图及各专业施工图纸间有无矛盾，错误c. 审查施工图与土建施工图在几何尺寸，坐标，标高，预埋件，预留孔洞，等方面是否一致d. 审查施工图各专业系统及技术要求是否一致e.掌握配套投产的先后次序和相互关系，掌握土建施工质量是满足设备安装的必备条件f.
11、明确建设，设计，监理和施工等单位之间的协作配合关系，以及建设单位可以提供的施工条件及与原运行设备的接口情况3.自然条件的调查分析10月3日下午4.技术经济条件的调查分析10月4日上午5.编制工程预算10月4-5日2物资准备1.明确建设期限以及施工项目所需主要材料的数量，规格，来源和供货日期，明确建设方采购设备的到货日期10月3日2.明确配置加工的名称、规格，数量为配置场地提供依据10月3日3.施工安装机具准备，根据施工方案，安排的施工进度，确定施工机具的类型，数量和进场时间，存放地点，（特别是大型机具）10月3日3劳动组织准备1.建立施工项目部，确定各级人员10月4日2.建立精干的各专业施工队
12、、班组10月1日-2日3.及时组织项目各级人员进场10月5日4.向施工队、班组、工人进行施工组织设计，计划和技术交底10月5日5.建立健全各项管理制度10月3日-4日4施工现场准备1. 搞好“三通一平”10月5日以前2.核查地下埋设物情况及基准点、坐标提供10月5日3.建造或确定临时设施10月5日4.安装调试施工机具10月5日5.做好设备，材料的储存和堆放10月5日6.做好夏季、雨季施工安排10月5日7.设置消防，保安措施10月5日5施工的场外准备1.主要材料的订货10月5-6日2. 向上级各相关主管部门提交开工报告10月5日3、施工方案3.1施工准备：3.1.1人员：由公司工程部组织压力管道
13、工程施工所需人员，其中包括工艺、质检、设备、材料管理人员、施工队长、技术员、质检员、安全员、专业管工、焊工、起重工、土方施工人员等并应持证上岗。3.1.2技术设备：3.1.2.1项目负责人要认真组织项目质检、工艺、设备、材料管理人员对合同书、各技术规范、施工图纸、标准及施工要求自审，索取缺少的资料，将各资料按施工程序进行编排并发放给有关人员，并进行图纸自审、参加建设方组织的会审。3.1.2.2施工过程中的施工技术措施和技术交底是一个重要的环节。在管道工程项目开工之前，工程技术人员依据设计文件、设备说明书、有关规程规范、施工组织设计等编制出技术措施（主要施工方案）施工技术措施编写后经项目技术负责
14、人审核、公司总工批准后，由项目技术负责人进行交底工作，未经技术交底不得施工。施工人员应按交底要求施工，不得擅自变更施工方法，有必要更改时，应取得交底人同意，以便于发生质量，设备或人身安全事故进行追溯和分析工作，并做好各项记录签字确认。3.1.2.3设计变更的管理项目技术负责人应当严格要求各施工队按图施工，确保工程质量，如果发现设计有问题，或由于施工方面的原因要求变更设计，应提出变更设计申请，办理签证后方可更改，设计变更由设计单位签发设计变更通知单，提交建设单位、监理单位会签后生效，实行按施工图预算结算办法时，设计变更应付有工程预算变更单，设计变更文件应完整、清楚，由项目技术负责人整理保管，工程竣工后移交公司经营部进行工程决算。3.1.2.4施工全过程的质量控制施工现场必须建立质量管理网络体系，坚持责任到人，凡每一个控
