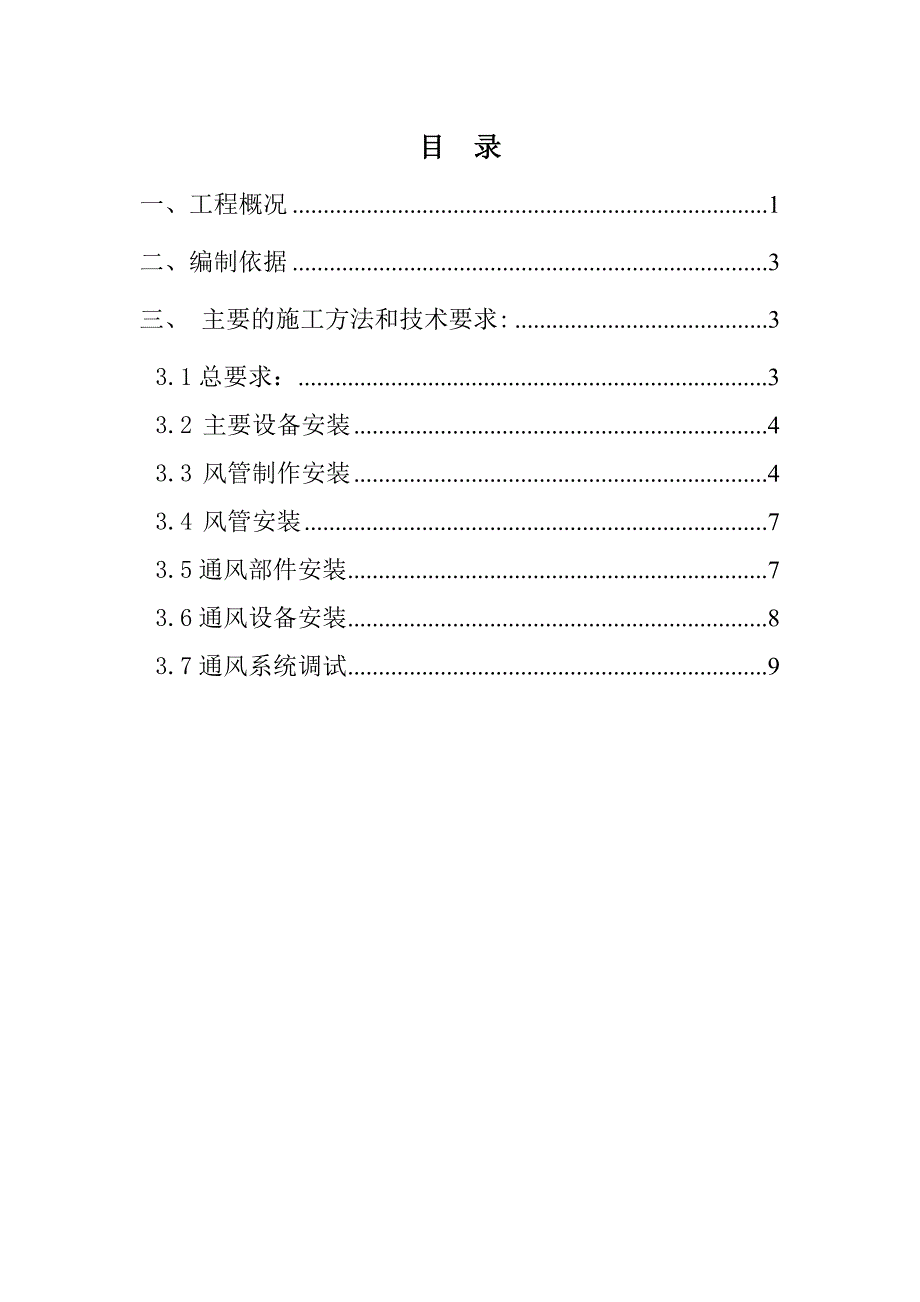

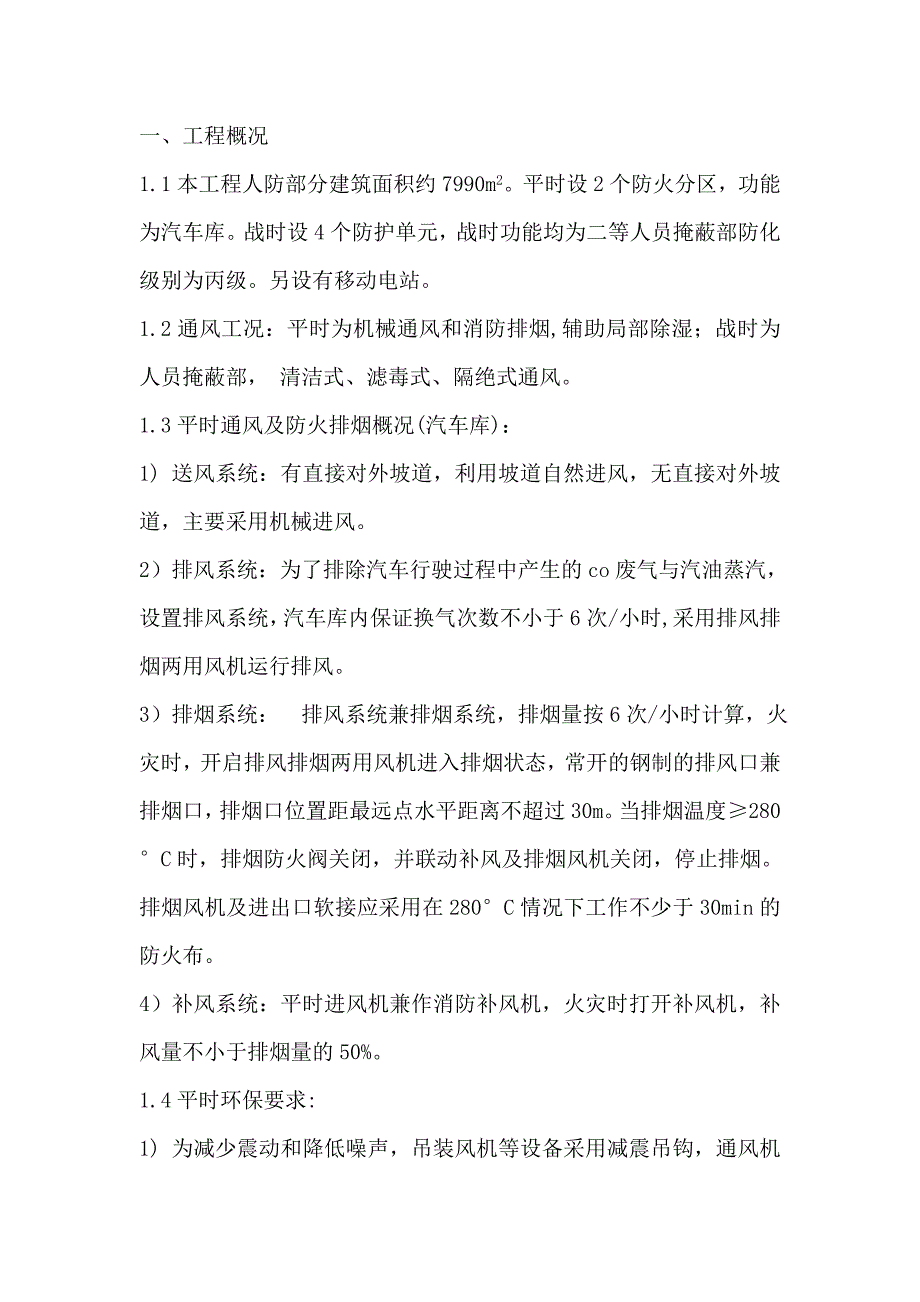

1、目 录一、工程概况1二、编制依据3三、 主要的施工方法和技术要求:33.1总要求：33.2 主要设备安装43.3 风管制作安装43.4 风管安装73.5通风部件安装73.6通风设备安装83.7通风系统调试9一、工程概况1.1本工程人防部分建筑面积约7990m2 。平时设2个防火分区，功能为汽车库。战时设4个防护单元，战时功能均为二等人员掩蔽部防化级别为丙级。另设有移动电站。1.2通风工况：平时为机械通风和消防排烟,辅助局部除湿；战时为人员掩蔽部， 清洁式、滤毒式、隔绝式通风。1.3平时通风及防火排烟概况(汽车库)：1) 送风系统：有直接对外坡道，利用坡道自然进风，无直接对外坡道，主要采用机械进
2、风。2）排风系统：为了排除汽车行驶过程中产生的co废气与汽油蒸汽，设置排风系统，汽车库内保证换气次数不小于6次/小时,采用排风排烟两用风机运行排风。3）排烟系统： 排风系统兼排烟系统，排烟量按6次/小时计算，火灾时，开启排风排烟两用风机进入排烟状态，常开的钢制的排风口兼排烟口，排烟口位置距最远点水平距离不超过30m。当排烟温度280C时，排烟防火阀关闭，并联动补风及排烟风机关闭，停止排烟。排烟风机及进出口软接应采用在280C情况下工作不少于30min的防火布。4）补风系统：平时进风机兼作消防补风机，火灾时打开补风机，补风量不小于排烟量的50%。1.4平时环保要求:1) 为减少震动和降低噪声，吊

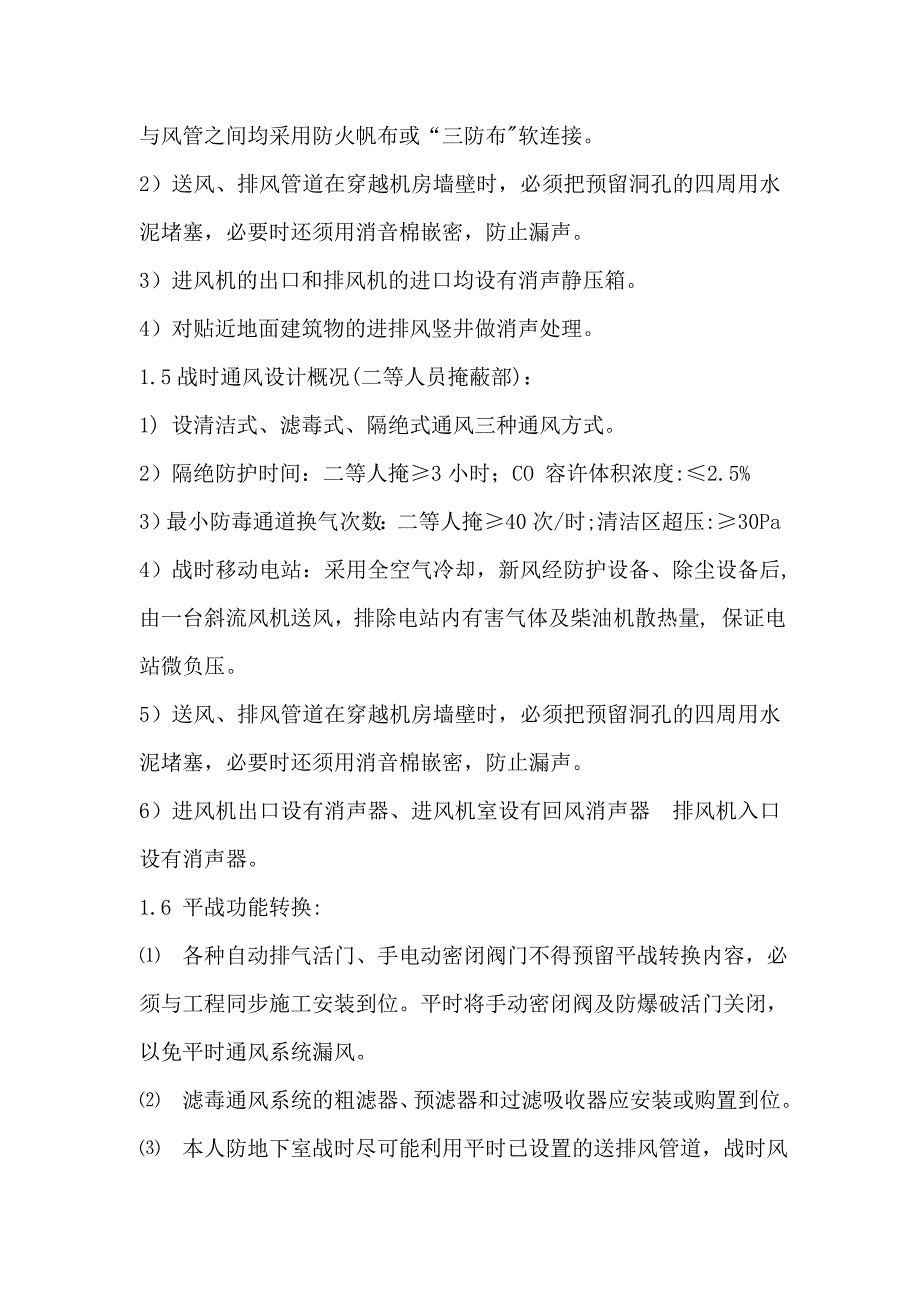

3、装风机等设备采用减震吊钩，通风机与风管之间均采用防火帆布或“三防布软连接。2）送风、排风管道在穿越机房墙壁时，必须把预留洞孔的四周用水泥堵塞，必要时还须用消音棉嵌密，防止漏声。3）进风机的出口和排风机的进口均设有消声静压箱。4）对贴近地面建筑物的进排风竖井做消声处理。1.5战时通风设计概况(二等人员掩蔽部)：1) 设清洁式、滤毒式、隔绝式通风三种通风方式。2）隔绝防护时间：二等人掩3小时；CO 容许体积浓度:2.5%3）最小防毒通道换气次数：二等人掩40次/时;清洁区超压:30Pa4）战时移动电站：采用全空气冷却，新风经防护设备、除尘设备后,由一台斜流风机送风，排除电站内有害气体及柴油机散热量
4、, 保证电站微负压。 5）送风、排风管道在穿越机房墙壁时，必须把预留洞孔的四周用水泥堵塞，必要时还须用消音棉嵌密，防止漏声。6）进风机出口设有消声器、进风机室设有回风消声器 排风机入口设有消声器。1.6 平战功能转换: 各种自动排气活门、手电动密闭阀门不得预留平战转换内容，必须与工程同步施工安装到位。平时将手动密闭阀及防爆破活门关闭，以免平时通风系统漏风。 滤毒通风系统的粗滤器、预滤器和过滤吸收器应安装或购置到位。 本人防地下室战时尽可能利用平时已设置的送排风管道，战时风管接平时风管处的平时风管均预留法兰堵板接口。平时不安装的战时使用通风设备和管道，应做好预留和预埋，确保战时在规定时限内能顺利
5、完成转换。二、编制依据2.1郑州商品交易所技术中心工程（研发中心A栋、B栋）人防地下室暖通专业施工蓝图；2.2通风与空调工程施工质量验收规范（GB50243-2002）；2.3人民防空工程施工及验收规范（GB50134-2004）；2.4建筑工程施工质量验收统一标准GB503002001；2.5标准图集金属、非金属风管支吊架(08K132)(GJBT-1078)；2.6标准图集防排烟系统设备及附件选用与安装（07k103-2）。三、 主要的施工方法和技术要求:3.1总要求：1) 在施工中要按照设计图纸的具体要求及人防、消防报警、通风排烟有关安装验收规范(规定)进行。2) 施工必须确保工程质量。
6、3) 所采购的通风和排烟材料、部件及设备必须符合特殊行业规定,由具备有生产资质的生产厂家生产，并且有配件、设备的出厂检测报告、出厂检验合格证等质量证明文件,方可安装。4) 系统只有调试合格后,竣工图及测试资料齐全才能组织验收。5) 安装完毕必须根据人防等相关专业验收规范(规定) 和施工安装图纸及要求进行验收与检查,并认真做好验收检查记录,以备参考. 个别不合格项目限期整改后,要组织复检。6) 安装竣工后,系统控制操作说明应制成图表,张挂于控制室。3.2 主要设备安装3.2.1风机机组等设备在安装前必须仔细检查,要求表面完好无损,各种资料齐全,性能参数符合设计要求,方能安装。安装时应严格按照产品
7、说明书进行， 消防风机安装采用减振支吊架 .3.2.2风机箱机组安装时,其底部与基础之间应垫两层橡胶减震垫,外型尺寸:240x240x20.长边长小于1000mm时,每边垫两组；10002000mm时,每边垫三组；大于2000mm时,每边垫四组 。3.2.3本设计中选用的人防防护通风设备,必须是由具备人防专用设备生产资质的厂家生产。3.3 平时通风的防护处理:3.3.1 平时防空地下室设置通风系统，应保证不破坏地下室的战时防护功能。3.3.2平时通风管道不得穿越防空地下室的防护墙（板），防空地下室的各防护单元的平时通风系统应各单独设置。3.3.3 平时进风口建筑专业已设置集气室，平时通风的设备
8、应直接与集气室相连，不得在防空地下室防护墙（板）上开洞接设备。3.4 风管制作风管制作工艺流程：3.4.1风管材料采用镀锌铁皮制作,镀锌铁皮的厚度见下表:风管最长边或直径（mm）10001000200020004000铁皮厚度(送风管)（mm）1.01.01.2铁皮厚度（排风、烟管）（mm）1.01.22.0（钢板）3.3.2镀锌钢板等钢材必须具有制造厂的产品质量证明书，并有化学成份、机械性能等文件证明。镀锌钢板表面不应有裂纹、重皮，并无机械损伤等缺陷。3.4.3镀锌钢板风管应根据施工图尺寸与施工现场校核无误后方可落料加工成形。3.4.4风管咬口采用联合角咬口，金属板材的拼接、圆形风管的闭合缝
9、均采用单咬口。圆弧应均匀，咬缝应严密，宽度应一致，不得有十字交叉拼缝，尽量减少横向拼缝。风管表面应平整，凹凸不大于10mm。3.4.5角铁法兰制作A.加工风管法兰时，一般情况下，法兰内径比风管外径略大23mm。B.法兰焊缝应饱满，无夹渣与孔洞；法兰表面要平整，平面度偏差为2mm。C.矩形风管法兰的四角都应设置螺栓孔，螺栓孔直径应比连接螺栓直径大2mm，螺栓孔间距中压系统不大于150mm、高压系统不大于100mm，螺栓孔的位置处于角钢（减去厚度）中心，相同规格法兰的螺孔排列应一致，并具有互换性。D.角钢法兰制作完成须对其除锈并涂防锈漆两道。3.4.6风管与法兰连接A.镀锌钢板风管与角钢法兰连接采
10、用48铆钉翻边铆接，铆钉的间距不应大于150mm。风管的翻边应紧贴法兰，铆接应牢固，铆接部位应在法兰外侧，翻边尺寸应为69mm。 翻边应平整，不得遮住螺孔，四角应铲平，不应出现豁口，以免漏风。B.钢板风管与法兰连接采用连续焊接。管壁与法兰内口应紧贴，焊缝不得凸出法兰端面。3.4.7风管加固A.矩形风管边长大于或等于630mm、保温风管边长大于或等于800mm，管段长度大于1200mm时，应采取加固措施。B.风管长边小于1000mm时，采用内加固筋加固，加固筋采用=1.0的镀锌钢板条形下脚料制作；风管长边大于1000mm时，外角钢加固框的加固方法，加固角钢比法兰规格小一号。C.采用内加固筋加固时
11、，加固筋应在风管竖向，与风管气流方向一致，以免形成气流阻力。D.风管加固应排列整齐，布置应均匀，角钢或加固筋与风管的铆接应牢固，铆接间距不大于220mm。3.4.8 风管及法兰制作尺寸的允许偏差和检验方法应符合下表的规定。 风管及法兰制作尺寸的允许偏差和检验方法 项次项 目允许偏差 (mm)检 验 方 法1圆形风管外径300mm0-1用尺量互成90的直径300mm0-22矩形风管大边300mm0-1尺量检查300mm0-23圆形法兰直径+20用尺量互成90的直径4矩形法兰边长+20用尺量四边5 矩形法兰两对角线之差3尺量检查6 法兰平整度2法兰放在平台上，用塞尺检查7 法兰焊缝对接处的平整度1
12、3.4.9所有水平或垂直的风管必须设置必要的支,吊或托架,其构造形式由安装单位在保证牢固可靠的原则下根据现场情况选定,详见国标08K132铁皮风管支吊架间距见下表:风管最长边或直径（mm）400400支吊架最大间距（m）4.03.03.4.10风管支、吊或托架应现场用膨胀螺栓固定,风管的法兰应避开梁和墙的位置，支吊架及托架应避免在测量孔调节阀等零部件处设置。3.3.11风管制作完成后须做漏光检测，强度试验，并符合GB50243-2002规范要求。3.5 风管安装3.5.1根据图纸尺寸和现场情况确定风管安装定位尺寸，针对本工程特点，支架一般设置支吊形式，必须科学地选材，使支吊架安装牢固，美观合理
13、。悬吊的风管与部件应设置防止摆动固定点，在机组风管出口处，及风管末端处，设置固定支架。保温风管的支、吊架应设立在保温层外部，并不得损坏保温层，以防冷桥产生。3.5.2风管施工前必须将风管内部擦拭干净，施工中也必须保持风管内部清洁，严防施工垃圾落入风管。风管穿楼板处一般由土建做向上翻口，宜在翻口处设风管支座，结合预留孔封板一起施工。风管穿屋面的钢板泛水必须与土建密切配合施工。3.5.3风管连接安装：送风管法兰之间垫3mm厚8501密封胶条；排风(烟)管法兰之间垫3mm厚无尘石棉板。连接法兰螺栓间距小于等于150mm螺栓均匀拧紧，且在同一侧。风管安装时及时进行支吊架调整和固定，保证风管位置正确，受
14、力均匀。3.5.4通风、防排烟风管支管道垂直插接入主管道时，连接处顺气流侧单边采用45斜角，若支管或风口未设调节阀，则在三通处装三通调节阀。3.5.5通风管内气流方向、阀门启闭方向及开启度，应作标志，并应标示清晰、准确。3.5.6风管安装后按照规范(GB50234-2002)4.3.5条做风管严密性检测验证。3.5.7风管安装后不得有镀锌层损坏现象，如表面积白花、镀锌层粉化等。3.6通风、排烟部件安装3.6.1排烟风机、正压送风机、防火阀、正压送风口、排烟防火阀等消防产品除必须有合格证外，还应有消防生产许可证等资料。3.6.2调节阀的安装，其方向与气流方向一致，手柄应朝着便于操作的一方，所有部
15、件应单独设立支吊架。3.6.3风口安装与风管连接应严密，牢固，边框与装饰面贴实，外表平整不变形，调节灵活。风机进出口处及作隔振或风管穿过沉降缝处软管连接。地下室汽车库、高低压配电房等地下室设备用房风机两端接150mm的硅钛合成高温耐火软接管,软接的接口应牢固严密,在软接处禁止变径。正压送风口及风口安装位置应正确，边框与装饰面贴实，牢固可靠，外表平整不变形，调节灵活。3.6.4柔性接管安装：柔性接管长度应适中，连接严密，不扭曲，不偏移。风口安装与软接头连接应严密、牢固，边框与装饰面贴实，外表平整不变形，机构调节灵活。3.6.5消声器安装：应单独设支吊架，安装牢固，位置正确，接口严密，消声器安装，注意方向正确，必须同消声器设备方向一致，单独设支吊架，安装稳固，接口严密。3.5.6风口安装坐标位置应正确，风口与风管连接处应严密。3.7通风
