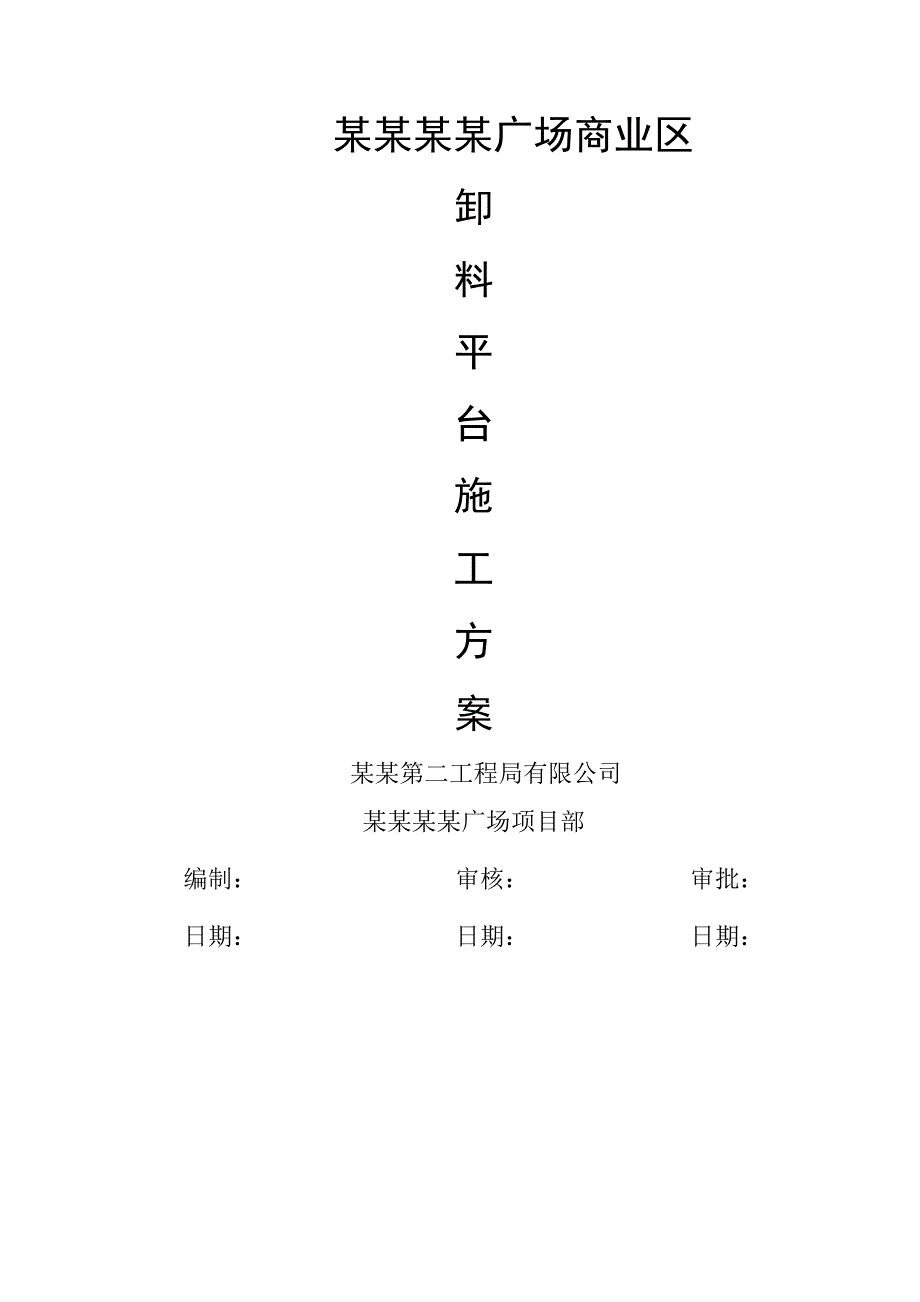

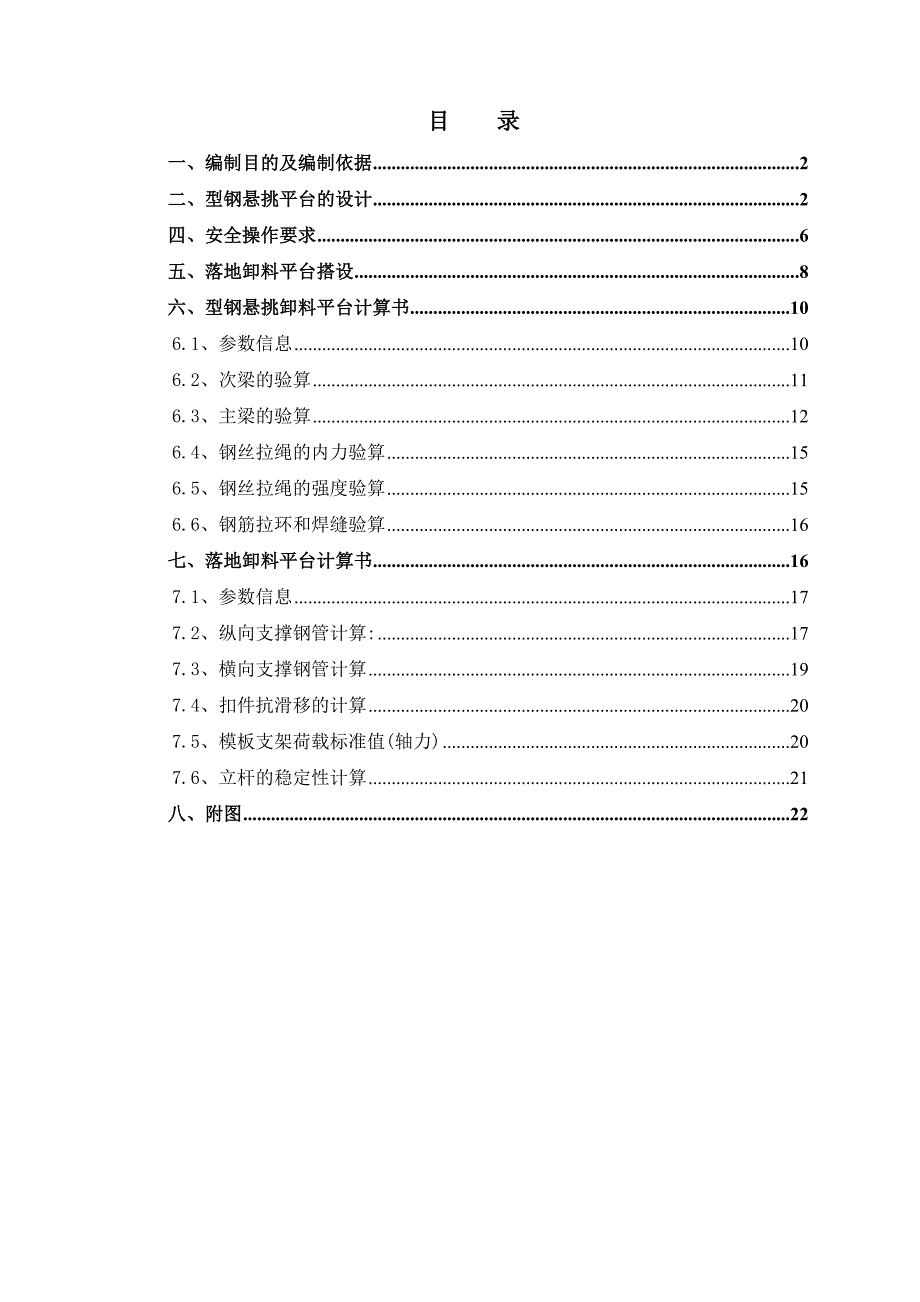

1、某某某某广场商业区卸料平台施工方案某某第二工程局有限公司某某某某广场项目部 编制: 审核: 审批:日期: 日期: 日期: 目 录一、编制目的及编制依据2二、型钢悬挑平台的设计2四、安全操作要求6五、落地卸料平台搭设8六、型钢悬挑卸料平台计算书106.1、参数信息106.2、次梁的验算116.3、主梁的验算126.4、钢丝拉绳的内力验算156.5、钢丝拉绳的强度验算156.6、钢筋拉环和焊缝验算16七、落地卸料平台计算书167.1、参数信息177.2、纵向支撑钢管计算:177.3、横向支撑钢管计算197.4、扣件抗滑移的计算207.5、模板支架荷载标准值(轴力)207.6、立杆的稳定性计算21八

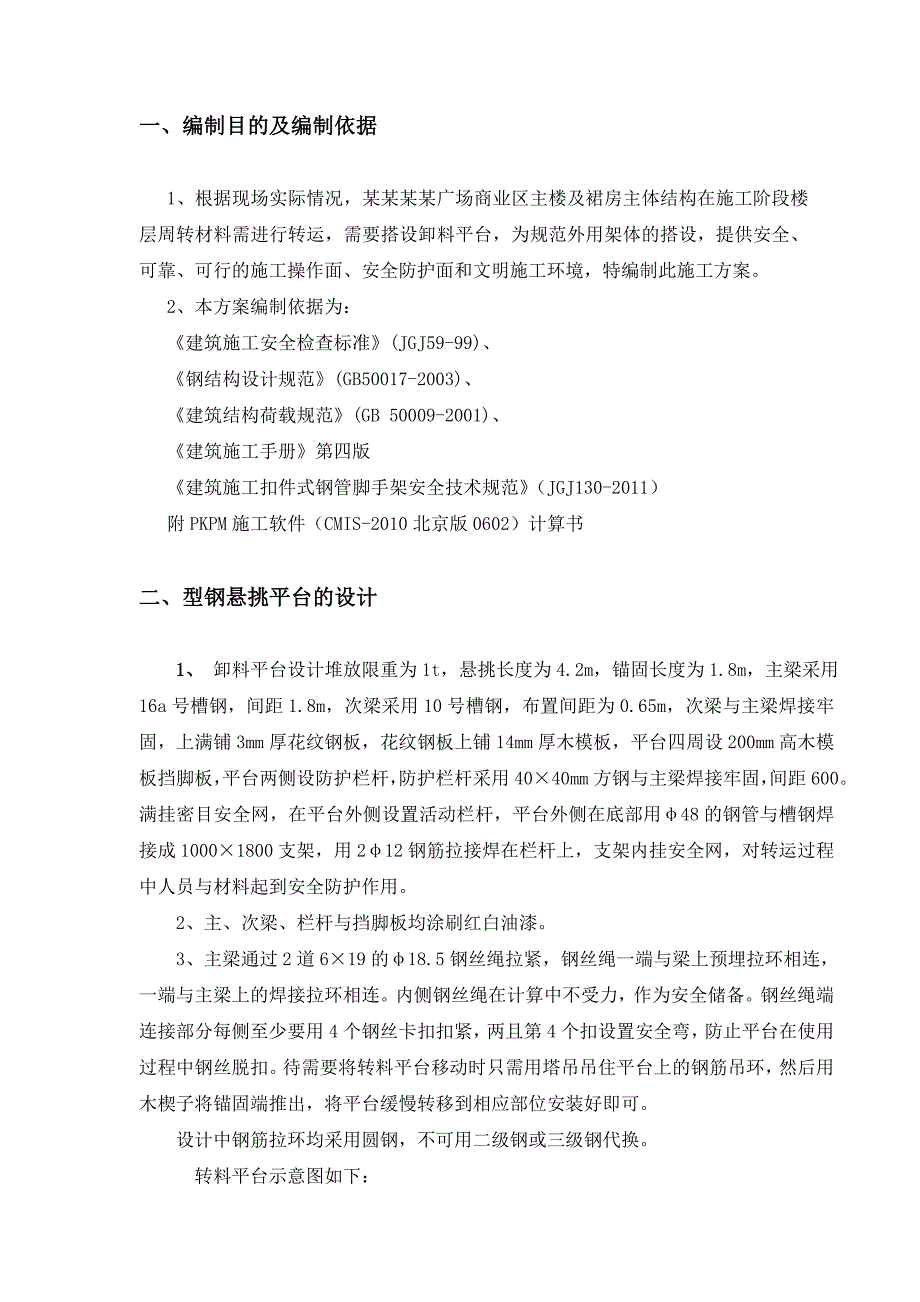

2、、附图22一、编制目的及编制依据1、根据现场实际情况,某某某某广场商业区主楼及裙房主体结构在施工阶段楼层周转材料需进行转运,需要搭设卸料平台,为规范外用架体的搭设,提供安全、可靠、可行的施工操作面、安全防护面和文明施工环境,特编制此施工方案。2、本方案编制依据为:建筑施工安全检查标准(JGJ59-99)、钢结构设计规范(GB50017-2003)、 建筑结构荷载规范(GB 50009-2001)、建筑施工手册第四版建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2011)附PKPM施工软件(CMIS-2010北京版0602)计算书二、型钢悬挑平台的设计 1、 卸料平台设计堆放限重为1t,悬

3、挑长度为4.2m,锚固长度为1.8m,主梁采用16a号槽钢,间距1.8m,次梁采用10号槽钢,布置间距为0.65m,次梁与主梁焊接牢固,上满铺3mm厚花纹钢板,花纹钢板上铺14mm厚木模板,平台四周设200mm高木模板挡脚板,平台两侧设防护栏杆,防护栏杆采用4040mm方钢与主梁焊接牢固,间距600。满挂密目安全网,在平台外侧设置活动栏杆,平台外侧在底部用48的钢管与槽钢焊接成10001800支架,用212钢筋拉接焊在栏杆上,支架内挂安全网,对转运过程中人员与材料起到安全防护作用。2、主、次梁、栏杆与挡脚板均涂刷红白油漆。3、主梁通过2道619的18.5钢丝绳拉紧,钢丝绳一端与梁上预埋拉环相连

4、,一端与主梁上的焊接拉环相连。内侧钢丝绳在计算中不受力,作为安全储备。钢丝绳端连接部分每侧至少要用4个钢丝卡扣扣紧,两且第4个扣设置安全弯,防止平台在使用过程中钢丝脱扣。待需要将转料平台移动时只需用塔吊吊住平台上的钢筋吊环,然后用木楔子将锚固端推出,将平台缓慢转移到相应部位安装好即可。设计中钢筋拉环均采用圆钢,不可用二级钢或三级钢代换。 转料平台示意图如下: 三、吊装采用塔吊吊装就位方法。在吊装前,先用塔吊吊住平台吊环,设专人检查卸料平台与主体结构连接并将连接处全部卸除,用木楔子将平台的锚固端推出,然后吊住平台缓慢提升,在提升过程中保证平台始终处于水平,吊装过程中速度要缓,防止因平台晃动导致平

5、台失稳而造成危险。吊装过程中还要注意成品的保护,防止刮碰墙柱阳角。平台吊装就位后,应将其所有与主体连接的部位进行连接并全面检查,确认完全符合设计要求后才能卸去塔吊的吊绳,确保安全。卸料平台两侧醒目位置挂设吊装重量标准,做为警示,附图一平台需在明显位置挂设限重标示牌,严禁超载堆放及在将护栏作为材料放置支点进行起吊。每次转运单种材料的最大数量为:1.钢管 6 M: 40根4.5M: 50根3.5M: 70根3.0M: 80根2.5 M:95根 1.5M:160根2扣件: 350个 (直角扣件)、300个 (旋转扣件)、250个(对接扣件)34米木枋: 60根 4、2米木枋: 120根 5层板: 2

6、0张610(3m):450根 712(3m): 350根814(3m) :250根916(3m) :200根附图一四、安全操作要求 1、卸料平台搭设完成后,由现场工长组织技术部门、安全部门进行检查验收,验收完成后,填写验收记录方可使用。2、应在卸料平台三面悬挂容许载重量、管理员、常用物资材料规格、数量标牌。本卸料平台设计荷载为1t,实际使用中不应超过0.8t,且实际使用中必须配专人监督。卸料平台每次搬移时,应检查平台是否有过大的变形,焊缝是否存在细小裂缝等现象。3、卸料平台左右两侧必须装置1.2m高的防护栏杆。防护栏杆下挂密目安全网,下设200mm高挡脚板。4、转料平台的搭设与拆除必须由有经验

7、人员进行搭设。5、使用过程中,安全员应经常检查平台的堆料情况,严禁超载,避免发生意外。6、卸料平台吊至上一吊点,应检查平台与主体连接点是否符合设计要求,如每个节点的构造要求及连接是否牢固。7、卸料平台每侧两道钢丝绳拉紧程度是否接近,是否存在一根紧一根松的情况,否则应进行调整。8、卸料平台的栏杆是否牢靠,在吊运中是否碰坏。9、卸料平台在建筑物垂直方向上,即上下两个位置应错开,以免妨碍塔吊吊运重物。10、卸料平台不能吊挂在阳台等部位,因为阳台等到部位结构安全度偏小,应挂靠在主体结构大梁等部位,同时要避开安全通道口上方。白天或夜晚施工须设置警示标语或红灯。11、卸料平台不能与外脚手架连接,因为卸料平

8、台存在动荷载,对外脚手架有不利影响。12、卸料平台的吊环均采用Q235钢制作,钢丝绳与吊环之间要用卡环连接,不得将吊钩直接钩挂吊环。穿进吊环的钢丝用卡头连接固定时,卡子不得少于4个,且最后一道须设有安全弯。13、卸料平台转移到新的地点,在松卸塔吊吊钩前应检查各部位,平台搭设在主体大梁上是否稳定可靠,钢丝绳是否卡牢,待一切检查可行后方可松卸塔吊吊钩。14、卸料平台外口边应略高于内口边,不可向外倾斜。15、卸料平台外侧三面均应设置围护栏杆,当吊运构件超长时,超过平台长度应将端部防护格栅门打开,待该构件运入建筑物后,立即关闭。吊装材料宽高不允许超过护栏所限的位置,任何物料严禁放在防护栏上吊运。16、

9、在正式使用卸料平台前,应对作业人员进行一次安全技术交底,讲解使用卸料平台应注意的事项及平台上作业人员与塔吊司机如何保持联系,防止意外事故发生。17、卸料平台吊装时自重满足塔吊允许载重,安装完毕后,必须验收合格后方可使用。五、落地卸料平台搭设卸料平台搭设在3层及3层以上楼层中,底部2层搭设落地平台作为临时卸料平台,平台搭设宽度为3.0m,长度为6m,采用48钢管扣件式脚手架,立杆间距1.0m1.0mm,步距为1.2m,设计限重0.8t,支设高度同相应楼层高,立杆上端伸出至支撑点高度为200mm,平台底钢管间距为300mm与落地架用扣件连接,上部满铺木脚手板,脚手板上铺14厚木胶合模板。平台与楼外

10、墙间距为300,平台外侧周围设1200mm高防护栏杆。防护栏杆内侧慢挂密目安全网。如图平台在外侧各设一道剪刀撑,平台底部距地面200处增设扫地杆,由平台起下部第一步处设置水平剪刀撑。落地转料平台连墙件竖向间距3.0m,水平间距1.0m,采用扣件连接。连墙处为剪力墙时,在墙中预埋60PVC管(穿入钢管与墙内架与外架相连),连墙处为梁时,在距梁外侧150处预埋48钢管,钢管埋入长度为300。连墙为框架柱时,柱子设置抱杆,然后与外架用扣件连接牢固。六、型钢悬挑卸料平台计算书由于卸料平台的悬挑长度和所受荷载都很大,因此必须严格地进行设计和验算。6.1、参数信息1.荷载参数脚手板类别:木脚手板,脚手板自

11、重(kN/m2):0.49;栏杆、挡板类别:栏杆、木脚手板挡板,栏杆、挡板脚手板自重(kN/m):0.14;施工人员等活荷载(kN/m2):2.00,最大堆放材料荷载(kN):10.00。2.悬挑参数内侧钢绳与墙的距离(m):2.20,外侧钢绳与内侧钢绳之间的距离(m):1.50;上部拉绳点与悬挑梁墙支点的距离(m):2.90;钢丝绳安全系数K:6.00,悬挑梁与墙的接点按 铰支 计算;预埋件的直径(mm):20.00。3.水平支撑梁主梁材料类型及型号:16a号槽钢槽口水平 ;次梁材料类型及型号:10号槽钢槽口水平;次梁水平间距ld(m):0.65,建筑物与次梁的最大允许距离le(m):0.2

12、0。4.卸料平台参数水平钢梁(主梁)的悬挑长度(m):4.20,水平钢梁(主梁)的锚固长度(m):1.80;平台计算宽度(m):1.80。6.2、次梁的验算次梁选择10号槽钢槽口水平,间距0.65m,其截面特性为:面积 A=12.74cm;惯性距 Ix=198.3cm;转动惯量 Wx=39.7cm;回转半径 ix=3.95cm;截面尺寸:b=48mm,h=100mm,t=8.5mm。1.荷载计算(1)脚手板的自重标准值:本例采用木脚手板,标准值为0.49kN/m; Q1 = 0.49 0.65= 0.32kN/m;(2)最大的材料器具堆放荷载为10.00kN,转化为线荷载: Q2 = 10.0

13、0/ 4.20/ 1.80 0.65= 0.86kN/m;(3)槽钢自重荷载 Q3= 0.10kN/m;经计算得到 静荷载设计值 q = 1.2(Q1+Q2+Q3) = 1.2(0.32+0.86+0.10) = 1.53 kN/m;经计算得到 活荷载设计值 P = 1.4 2.00 0.65 1.80= 3.28kN。2.内力验算内力按照集中荷载P与均布荷载q作用下的简支梁计算,计算简图如下: 最大弯矩M的计算公式为: 经计算得到,最大弯矩 M = 1.531.80/8+3.281.80/4=2.09kN.m。 3.抗弯强度验算次梁应力: 其中 x - 截面塑性发展系数,取1.05; f -

14、 钢材的抗压强度设计值,f = 205.00 N/mm;次梁槽钢的最大应力计算值 =2.09103/(1.0539.70)=50.25 N/mm;次梁槽钢的最大应力计算值 =50.245 N/mm 小于 次梁槽钢的抗压强度设计值 f=205 N/mm,满足要求!4.整体稳定性验算 其中,b - 均匀弯曲的受弯构件整体稳定系数,按照下式计算: 经过计算得到 b=5708.5048.00235/(1.80100.00235.0)=1.29;由于 b大于0.6,按照下面公式调整: 得到 b=0.852;次梁槽钢的稳定性验算 =2.09103/(0.85239.700)=61.94 N/mm;次梁槽钢的稳定性验算 =61.941 N/mm 小于 次梁槽钢的抗压强度设计值 f=205 N/mm,满足要求!6.3、主梁的验算根据现场实际情况和一般做法,卸料平台的内钢绳作为安全储备不参与内力的计算。主梁选择 16a号槽钢槽口水平 ,其截面特性为: 面积 A=21.95cm;惯性距 Ix=866.2cm;转动惯量 Wx=108.3cm;回转半径 ix=
