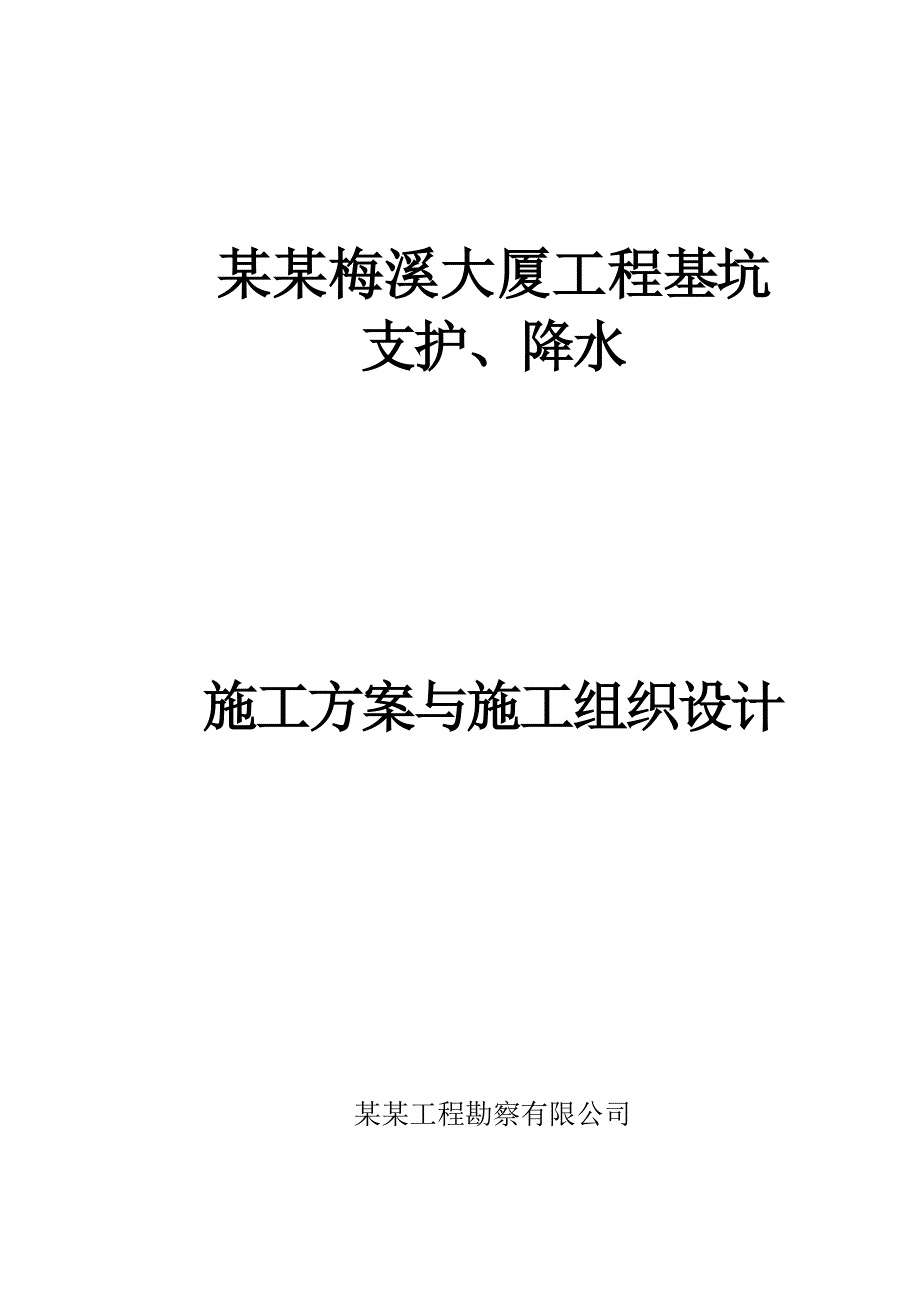

1、某某梅溪大厦工程基坑支护、降水施工方案与施工组织设计某某工程勘察有限公司某某梅溪大厦工程基坑支护、降水施工方案及施工组织设计编制人： 审核人： 审批人： 某某工程勘察有限公司目 录第一部分：基坑支护及降水施工方案第一章 概述（6）1.0工程概况（6）1.1场地工程地质条件与水文地质条件（6）第二章 基坑支护、降水方案设计（9）2.0设计依据（9）2.1要点分析与方案选择（9）2.2设计参数选择与结构计算（11）2.3支护方案设计（11）2.4降水方案设计（14）第二部分 施工组织设计第三章 施工依据规范（17）第四章 各分项工程施工方法及技术质量要求（18）4.1灌注桩桩施工方法及技术质量要求
2、（18）4.2预应力锚索施工方法及技术质量要求（23）4.3降水井施工方法及技术质量要求（26）4.4土钉墙施工方法及技术质量要求（31）4.5基坑支护对周边环境的要求（32）第五章 施工监测与应急预案（34）5.1工程监测（34）5.2应急措施（38）第六章 总体部署及施工进度计划（41）6.1施工准备（41）6.2总施工进度计划（44）6.3组织机构及职责（45）6.2劳动力组织（48）第七章 施工技术措施（50）7.1测量放线（50）7.2土钉墙支护技术措施（51）7.3灌注桩施工技术措施（52）7.4冠梁施工技术措施（66）7.3锚索施工技术措施（69）7.3管井及降水施工技术措施（7
3、1）第八章 工程质量保证措施（74）8.质量保证措施（74）第九章 安全保证措施（79）9.1安全生产组织机构（79）9.2安全生产管理体系（79）第十章 夜间施工技术措施（83）第十一章 保证文明施工措施（83）第十二章 工期保证措施（85）12.1技术措施（85）12.2管理措施（85）12.3赶工措施（85）第十三章 雨季施工措施（86）第十四章 施工配合与进度控制措施（86）14.1施工配合（86）14. 2基坑土方开挖、截桩及渣土外运（87）第三部分: 基坑支护、降水设计图纸和计算书第一部分基坑支护及降水方案及施工组织设计书第一章 概述1.0工程概况某某市梅溪大厦工程建设项目，场地位
4、于某某市中州路与人民路交叉口西南角200m处，中州路南侧，梅溪宾馆院内。根据甲方所提供岩土勘察报告，基坑开挖深度12.1m，建筑物地下部分东西长84.0m，南北宽58m。周边距离建筑物较近，不满足采取大放坡开挖条件，因此需对基坑边坡进行有效支护；地下水位为地面下5.5-6.2米，需将水位降至基底标高-1.0米以下。场地周围环境条件一览表所在场地位置周围环境名称距离（米）备注场地东部4层住宅楼13.5建筑物轴线距离；天然地基场地南部6层住宅楼21.36建筑物轴线距离；天然地基场地西南部电影院4层楼6紧邻；天然地基场地北部6层宾馆17.0米建筑物轴线距离；天然地基1.1.场地工程地质条件与水文地质
5、条件1.1.1 场地工程地质条件依据地质勘查报告，场地钻探深度内地层按其年代原因，由第四系沉积物组成，根据其工程地质特征自上而下分为10个工程地质层，本基坑深度11.0m，现将影响本基坑降水与支护工程上部的6层土层分述如下：第层：杂填土（Qml）黄褐色，杂色，松散，稍湿，主要以砖块、石子、混凝土块等建筑垃圾为主，含粉土及粉质粘土。该层底层埋深1.00-3.00m，厚度1.00-3.00m，平均厚度2.41m，层底标高123.30-121.70m，全场地分布，该层与下部底层呈突变接触关系。第层：粉质粘土（Q4al+pl）黄褐色，湿，可塑状，干强度中等，韧性中等，无摇振反应，切面稍光滑，含铁锰锈斑
6、。该层层底埋深4.00-5.20m，层厚1.3-3.6m，平均层厚2.38m，层底标高120.50-119.30m，分布于全场，与下伏地层呈突变接触关系。第层：中粗砂（Q3al+黄褐色，饱气带-饱水带过度，稍密，砂粒成分以石英、长石为主，偶见砾石，砂中含少量云母及其他暗色矿物，分选性一般，磨圆较好，该层层底埋深7.80-9.5m，层厚3.30-4.60m，平均层厚3.83m，层底标高114.80-116.80m，分布于全场，与下伏地层呈渐变接触关系。第层：砾砂（Q3al+pl）浅黄色，黄褐色，饱水，稍密-中密，自上而下粒径变粗，底部卵石含量高，卵石含量在20%，卵石粒径多在0.5-10cm之间
7、，成分主要成分以石英岩、石英砂岩为主，磨圆一般，分选性差，砂粒成分以石英、长石为主，偶见砾石，砂中含少量云母及其他暗色矿物。该层层底埋深11.80-12.70m，层厚2.40-4.70m，平均层厚3.84m，层底标高111.80-112.80m，分布于全场，与下伏地层呈渐变接触关系。第层：粗砂（Q3al+pl）浅黄色，饱水，中密，泥质含量20%，砂粒主要成分以石英、长石为主，砂中含少量云母及其他暗色矿物。含少量砾石，分选性一般，磨圆一般，该层层底埋深19.20-21.50m，层厚6.90-9.20m，平均层厚7.86m，层底标高102.80-105.30m，全场地分布，与下伏地层呈突变接触关系
8、。第层：粉质粘土（Q2al+pl）棕红色，局部出现灰白色斑块，稍湿-湿，硬塑-坚硬状，含少量铁锰锈斑及砂粒，干强度高，无摇振反应，切面稍光滑。该层层底埋深25.00-28.90m，层厚3.5-8.2m，平均层厚6.11m，层底标高95.90-97.60m，全场地分布，与下伏地层呈突变接触关系。1.1.2水文地质条件概况场地勘探深度范围内，根据含水层的埋藏条件和地下水的水力特征，浅层地下水属第四系松散岩类孔隙潜水。主要赋予层粗砂层砾砂层及层粗砂和 卵砾石中，浅层含水层连通性好，渗透性好，赋水性好，水量丰富，补给来源主要是大气降水和侧向径流，排泄与地下径流和人工开采。本工程勘察期间测得自然地面潜水
9、水位埋深为5.5-6.2米，勘察期属于较高水位期，水位年变幅1-3m。根据勘察报告提供的各层土物理性质指标本场地渗透系数K值综合取46米/天。第二章 基坑支护、降水方案设计2.0 设计依据1建筑地基基础设计规范(GB500072002)2理正建筑深基坑支护软件6.01及理正岩土系列软件5.113、建筑基坑支护技术规程(JGJ12099)4、锚杆喷射混凝土支护技术规范GB50086-20015、混凝土结构设计规范(GB50010-2002)6、建筑工程测量规范GB50026-937、建筑与市政降水工程技术规范JGJT111988、建筑地基基础施工工程质量验收规范 GB500720029、建筑施工
10、安全检查标准 JGJ59-9910、基坑土钉支护技术规程（CECS96：97）11、建筑边坡工程技术规范GB50330-200212、某某梅溪大厦岩土工程勘察报告13、建筑桩基技术规范JGJ94-200814、业主提供的相关图纸2.1 要点分析与方案选择2.11 要点分析拟建场地位于某某市中州路与人民路交叉口西南角200m处，中州路南侧，梅溪宾馆院内。根据甲方所提供岩土勘察报告，基坑开挖深度12.1m，建筑物地下部分东西长84.0m，南北宽58m。周边距离建筑物较近，不满足采取大放坡开挖条件，因此需对基坑边坡进行有效支护；地下水位为地面下5.5-6.2米，需将水位降至基底标高-1.0米以下。场
11、地周围环境条件一览表所在场地位置周围环境名称距离（米）备注场地东部4层住宅楼13.5建筑物轴线距离；天然地基场地南部6层住宅楼21.36建筑物轴线距离；天然地基场地西南部电影院4层楼6紧邻；天然地基场地北部6层宾馆17.0米建筑物轴线距离；天然地基本基坑工程难点有以下几点：1、本工程基坑较深，面积大，基坑开挖深度为地面下12.1m；2、周边环境条件复杂，周边场地狭窄，距离已有建筑物较近，不能放坡开挖，塌方后后果严重；3、砂土粘聚力为零，自稳性差，易出现塌方。4、降水工程基坑开挖深度在自然地面以下12.1m。在降水实施过程中，首先要保证将基坑里的水位降至地面下12.6-13.1m以下，因此降水对
12、周围建筑物造成的沉降也是不可忽视的难点，建议建设单位委托一家有检测资质的第三单位对周围建筑物以及基坑周边进行检测。2.1.2基坑侧壁安全等级的确定基坑侧壁安全等级的不同，相对应的支护方式及安全系数也不同。根据建筑基坑支护技术规程(JGJ12099)中安全等级的划分标准，将本基坑的安全等级定为一级。2.1.3 支护及降水设计方案的选择深基坑支护的方式有多种，如：内支撑、桩锚联合、复合土钉墙等。本工程根据现场实际情况以及周边建筑物的基础形式及对各种支护方式的安全、经济的类比，优化出最适合本工程的支护方案为：桩锚联合土钉墙支护。共划分三个剖面（见支护平面图）。采用土钉墙支护及桩锚结构方案的优点为：土
13、钉墙及复合土钉墙可显著提高边坡整体稳定性和承受坡顶超载的能力；通过复合土钉墙的注浆作用提高坡角土体的承载力，增加基坑的抗隆起能力。复合土钉墙有效降低土体的变形；土钉墙及复合土钉墙工程造价低，工期较短；施工时噪声低及污染小。桩锚有着比较成熟计算理论及施工方法，可确保临近建筑的安全。基坑降水方案选择原则：在满足基础施工安全的条件下，本着节省降水工程造价，提高施工效率，减小降水施工对其他工序的影响。根据对场地内的地质情况分析，管井井点应用比较广泛，而且有比较成熟的经验。由于本场地基坑规模较大，从有利于安全、经济、施工角度综合考虑，采用管井降水方案最为合适。结合我公司大量降水工程实践经验，本工程拟采用管井降水施工方案。2.2 设计参数的选择与结构计算2.2.1参数选择 表2.1.1土层力学参数指标 参数序号 土 层层厚（m）（KN/m3）ILe（KPa）（度）qsik（Kpa）1杂填土2.1418.010152粘性土2.3819.23011.83中 砂3.8319.0027.64砾 砂3.8419.00315粗 砂7.8619.0029180说明1.由于锚杆采用二次劈裂注浆，根据规范与施工经验，本工程中的qsik实际应用值较给定的标准值提高1.21.5倍。2.2.2结构验算本工程的结构及降水的计算采用理正建筑深基坑支护软件6.01及理正岩土系列软件5.11进行。采用
