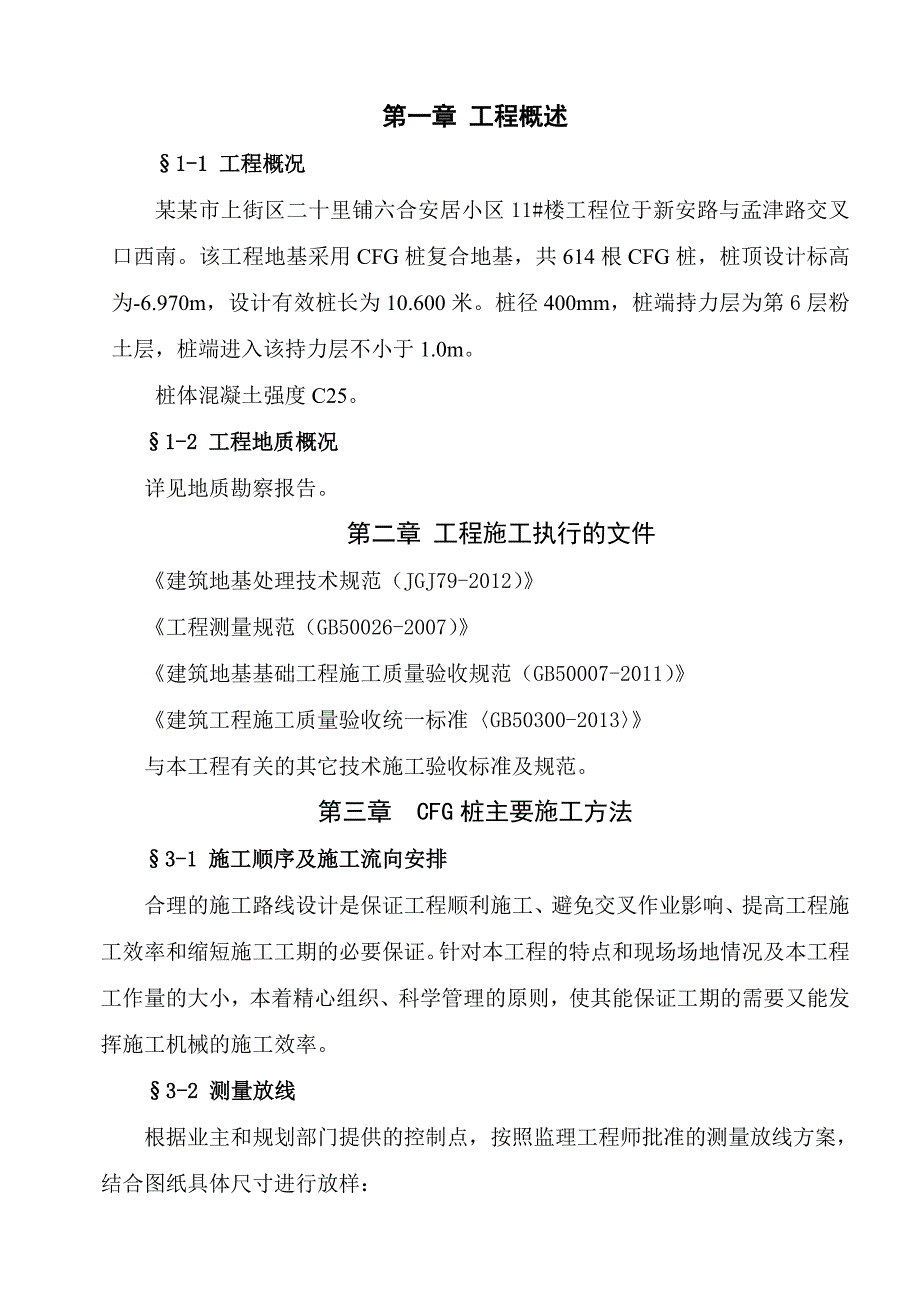

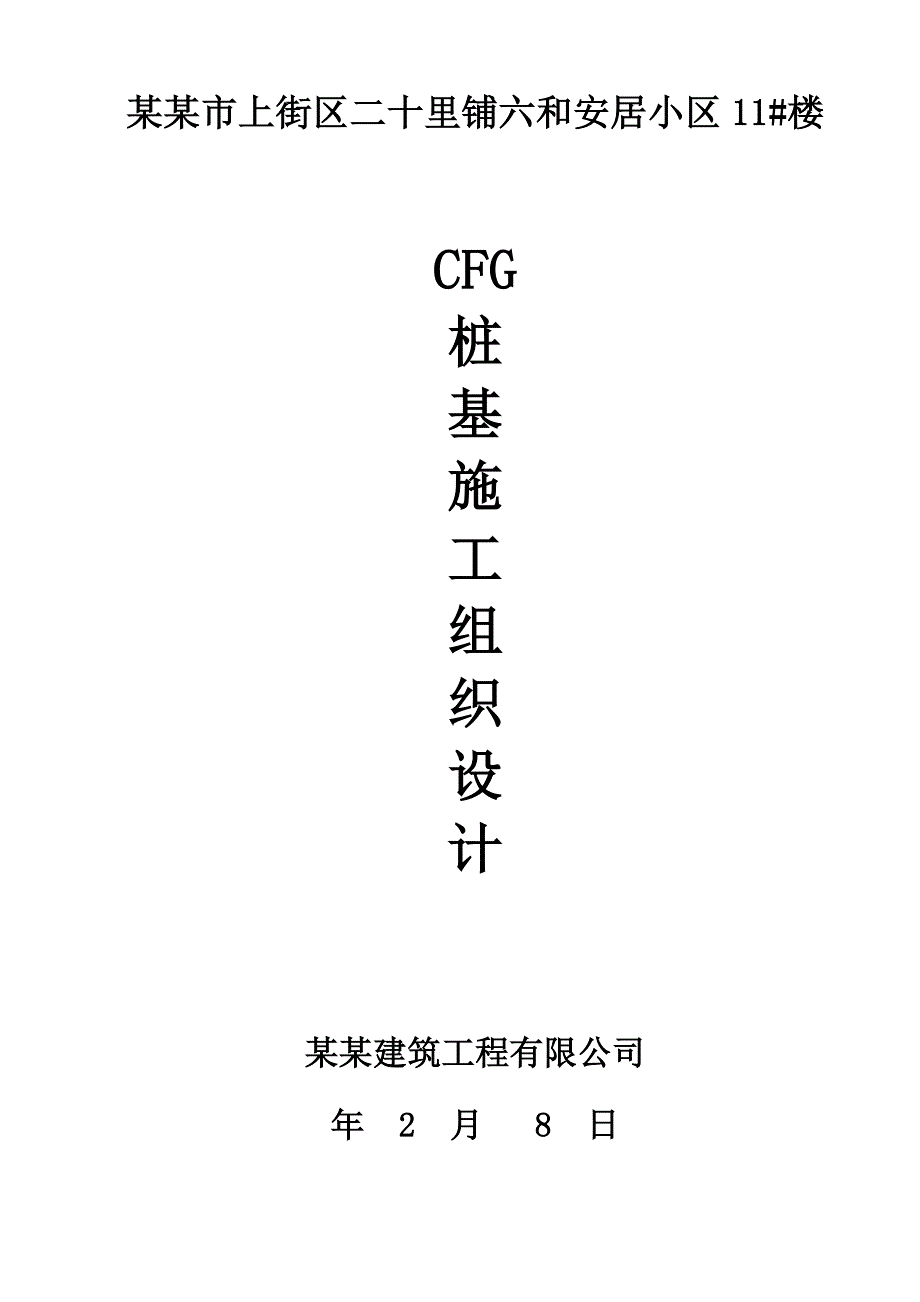

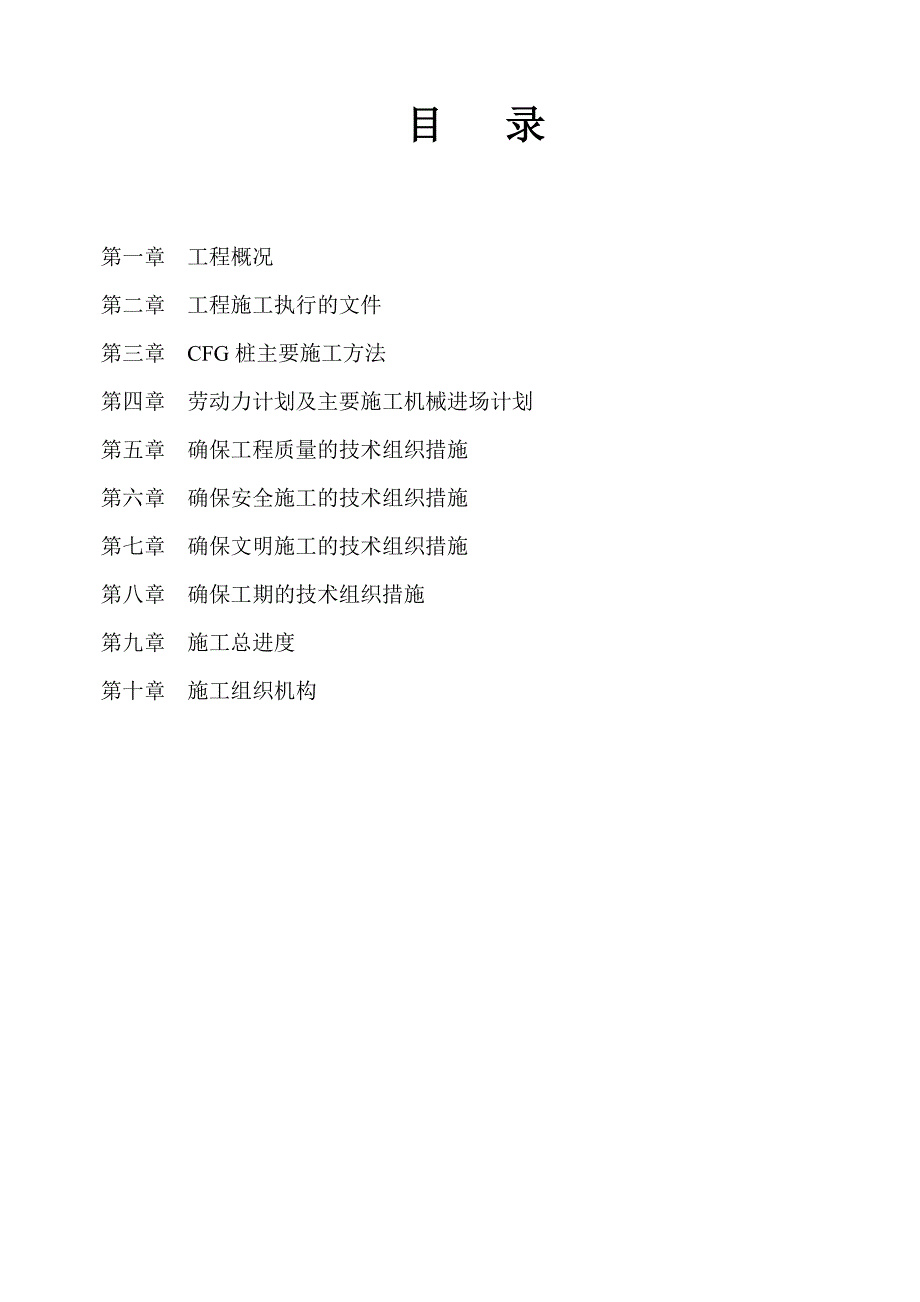

1、某某市上街区二十里铺六和安居小区11#楼CFG桩基施工组织设计某某建筑工程有限公司年 2 月 8 日目 录第一章 工程概况第二章 工程施工执行的文件第三章 CFG桩主要施工方法第四章 劳动力计划及主要施工机械进场计划第五章 确保工程质量的技术组织措施第六章 确保安全施工的技术组织措施第七章 确保文明施工的技术组织措施第八章 确保工期的技术组织措施第九章 施工总进度第十章 施工组织机构第一章 工程概述1-1 工程概况某某市上街区二十里铺六合安居小区11#楼工程位于新安路与孟津路交叉口西南。该工程地基采用CFG桩复合地基，共614根CFG桩，桩顶设计标高为-6.970m，设计有效桩长为10.600
2、米。桩径400mm，桩端持力层为第6层粉土层，桩端进入该持力层不小于1.0m。桩体混凝土强度C25。1-2 工程地质概况详见地质勘察报告。第二章 工程施工执行的文件建筑地基处理技术规范（JGJ79-2012）工程测量规范（GB50026-2007）建筑地基基础工程施工质量验收规范（GB50007-2011）建筑工程施工质量验收统一标准GB50300-2013与本工程有关的其它技术施工验收标准及规范。第三章 CFG桩主要施工方法3-1 施工顺序及施工流向安排合理的施工路线设计是保证工程顺利施工、避免交叉作业影响、提高工程施工效率和缩短施工工期的必要保证。针对本工程的特点和现场场地情况及本工程工作
3、量的大小，本着精心组织、科学管理的原则，使其能保证工期的需要又能发挥施工机械的施工效率。3-2 测量放线根据业主和规划部门提供的控制点，按照监理工程师批准的测量放线方案，结合图纸具体尺寸进行放样：定出各轴线控制点，依据已知控制点，用校验合格的经纬仪，运用导线控制法进行测定，测定精度，角度中误差：30秒，量距相对误差：1/2000。埋设半永久性控制点，依据有关规定，将控制点引至相对稳定的位置，且注意保护直至施工验收。桩位点放样，在复验合格的各轴线控制点基础上，结合图中实际尺寸，进行桩位点放样，具体放样时采用双向控制，保护桩位准确；绘制测量复核签证单，且经监理单位及业主签证，确保技术资料完整。3-
4、3长螺旋钻机施工工艺1、钻孔机就位时应校正，要求保持平整、稳固，使在钻进时不发生倾斜或移动。在钻架上应有控制深度标尺，以便在施工中进行观测、记录。 2、钻孔时，先调直桩架挺杆，对好桩位；启动钻机钻0.51.0m深，检查一切正常后，再继续钻进，土块随螺栓叶片上升排出孔口，达到设计深度后停钻，提钻，检查成孔质量；即可移动钻机至下一桩位。 3、钻进过程中，排出孔口的土应随时清除、运走，钻到预应深度后，应在原深处空转清土，然后停止回转，提钻杆，但不转动，孔底虚土厚度超过标准时，应分析原因，采取措施处理。 4、钻进时如严重坍孔，有大量的泥土时，需回填砂或粘土重新钻孔或往孔内倒少量土粉或石灰粉。如遇有含石
5、块较多的土层，或含水量较大的软塑粘土层时，应注意避免钻杆晃动引起孔径扩大，致使孔壁附着扰动土和孔底增加回落土。 5、清孔后应用测绳（锤）或手提灯测量孔深及虚土厚度。虚土厚度等于钻深与孔深之差值，一般不应大于100mm。如清孔时少量浮土泥浆不易清除，可投入2560mm的卵石或碎石插实，以挤密土体。 6、钢筋笼骨架应一次绑好，并绑好砂浆块，对准孔位吊直扶稳或用导向钢筋，缓慢送入孔内，注意勿碰孔壁。下放到设计位置后，应立即固定。保护层应符合要求。钢筋笼过长时，可分二段吊放，采用电焊连接。 7、钢筋笼定位后，应即灌注混凝土，以防塌孔，混凝土的坍落度一般为810cm；为保证其和易性和坍落度，应适当调整砂
6、率，掺减水剂和粉煤灰等。 8、桩混凝土浇筑应连续进行，分层振实，分层高度一般不得大于1.5m，用接长软轴的插入式振动器，配以钢钎捣实。浇筑至桩顶时，应适当超过桩顶设计标高，以便在凿除桩顶浮浆层后，标高符合设计要求。 9、桩顶有插筋时，应使垂直插入，防止插斜或插偏，保持有足够的保护层。 10、冬期气温在0度以下浇筑混凝土时，应采取适当的加热保温措施，在桩顶混凝土未达到40%抗冻临界强度前，不得受冻。雨期施工现场应采取有效防雨、排水措施。桩成孔后立即下钢筋笼浇筑混凝土，以避免桩孔灌水造成塌孔。3-4 泵送压灌砼成桩1、本工程采用商品混凝土，施工前将混凝土的各项技术指标书面通知混凝土搅拌站。 砼供应
7、a. 商品砼必须由有相应资质的搅拌站生产；b. 施工前必须联系好车辆的运输及停放位置；c. 商品砼坍落度要求183cm；d. 粗骨料要求： 5-20mm；现场要求商品砼供料单位必须提供每天的级配单、商品砼质保书及试验告； 砼灌注a. 商品砼到场后，因先检查砼的数量、级配单及质保书、测试坍落度，满足要求后由现场取样员取样，监理监督制作同养试块吗，得到监理同意后方可使用；b. 砼浇筑前，先将四周松土清净，用漏斗辅助灌筑，用振动棒从底部往上振捣密实；c. 初灌量(约1.5m3)应满足导管埋入砼面深度不小于0.81.3m；d. 砼灌注过程中导管应始终埋入砼内，严禁导管提离砼面；e. 砼灌注过程中应及时
8、测量砼面上升高度，并认真做好记录；f. 严格控制砼面顶面标高，具体高度以确保桩桩顶砼质量定为准。 针对本工程的成桩质量保证措施a. 本工程施工段穿越较厚粘土层，所以施工中应控制钻进速度，防止缩孔；b. 严格控制拔管长度，防止导管脱离砼面，导致断桩；c. 试块脱模后应置于22水中养护，到龄期前7天左右送试验单位试压，并填写送样单；d. 施工时注意桩顶标高的控制工作。因本工程的所有桩的送桩深度达到10.6m，施工时用测绳做到及时测量砼液面上升的高度，同时为保证桩顶砼的质量，砼加灌高度控制在50cm左右，以长杆来测量砼的顶面。2、混凝土试件的留置根据混凝土结构工程质量验收规范（GB50204-200
9、2）及有关规定要求，砼取样应在浇筑地点随机抽样，并符合取样标准，每一个台班且不超过100m3的同配合比混凝土不少于一组，每组试件应有3块，应用标准合理的试模进行取样。第四章 劳动力计划及主要施工机械计划4-1劳动力计划为保证工程施工进度、质量，特制定相应的劳动力施工计划和措施，采用同工不同酬、超产奖励、经济补助等手段，保证作业班组人员相对稳定，并隶属于项目经理部统一领导，统筹调度。其劳动力组织安排如下：成孔组：负责钻机的移位、定位、成孔，分成两班，昼夜交替连续施工。砼泵送组：负责砼泵送，分成两班，昼夜交替连续施工。序号工 种人 数工 作 内 容备 注1机 长2人负责安全生产2钻机机手4人操作钻
10、机3指 挥1人控制孔深和桩长4前台把头2人找桩位、调整钻机水平、垂直6泵送手2人泵送混凝土8电 工1人电力安装，维修9机 修1人设备维修10生活后勤1人后勤保障总 计14人4-2 主要施工机械进场计划合理选择施工设备是保证施工顺利的重要环节。设备选择的原则是：能满足设计对工程的技术和质量标准；适应地层特点和施工方法的要求；适应施工现场的场地大小、场内搬迁、工期要求、供水、供电条件等，适应本公司现有设备条件，以较小的设备投入来满足施工需要。根据本工程工期要求、场地条件和公司设备能力投入主要设备下表。投入主要设备一览表序号机械或设备名称型号规格数量国别产地制造年份额定功率KW备注1高压砼输送泵HB
11、T801徐州201490完好2长螺旋钻机CFG261河南201375完好3全站仪BTS3-912CLA1北京2013/完好第五章 确保工程质量的技术组织措施5-1 质量保证体系为了确保本工程的顺利进行，我公司本着“百年大计，质量第一”的原则，在项目内组建强有力的质量保证体系，建立质量责任制。该系统运作以后，形成强有力的质量双向保证体系，即下级向上级要质量保证文件，上级向下级要质量检查结果，同时各层上级可随时抽查其下级在质量管理方面的工作情况。为配合该体系的运作，在项目部内设立质量奖，对工作责任心强、质量管理出色的职工予以重奖，同时对质量把关不严的职工给以处罚。5-2 创优措施本工程严格按照IS
12、O9001:2000质量管理体系建立工程质量保证体系。执行公司质量管理程序文件和质量手册，国家建设工程行业标准和施工技术及验收规范，优质、高效、安全、文明完成施工建设任务，确保本工程达到优良工程标准。1、组织措施建立以项目经理负责制的现场项目领导班子，项目经理现场全面管理。建立技术负责人、项目专职质量检查人员现场质量管理系统。并由技术负责人负责质量管理，开展系统地组织、督促和检查落实工作。做到现场质量工作事事有人管、人人有专职、“人管成线、群管成网”、办事有程序、检查有标准的质量管理系统。建立信息反馈系统，实现管理业务标准化，管理流程程序化。对原材料的复验、质量检查、施工工艺、技术革新等各方面
13、的信息要及时收集、处理、传递和贮存。把业务处理过程中经过的各个环节、各管理岗位、先后工作步骤等，经过分析研究，分类归纳，加以改进，将处理方法制定成规章制度。强化全体管理、施工、服务人员的质量意识，树立质量第一的思想。 全体人员进场后，施工技术交底，使大家明确施工工艺、 技术要领、质量目标和完成任务及提高质量的工艺方法，做到以优质的岗位工作质量确保整体工程质量。 严格工序管理，每道工序完毕后，均应及时进行质量自检和互检， 发现问题及时研究解决，上工序检查合格后方可进行下工序施工。实行工程技术人员跟班作业，确保质量符合规范规定和设计要求。 针对施工中出现的问题，应积极分析原因，制定对策，及时有效处
14、理， 确保施工顺利进行。2、管理措施技术交底制度：项目技术负责人向组（班）长及职能人员进行技术交底，并结合具体操作部位、关键部位的质量要求、操作要点、注意事项、新技术推广项目予以落实。为保证技术交底的贯彻落实，技术人员应对作业人员进行工前技术培训，从材料使用、加工、各工序的质量标准、注意事项都要进行详尽讲解，使每个参加施工的人员对设计要求、规范标准、操作要领做到心中有数，避免作业中的盲目性与随意性。材料试验检验制度：应按照国家、部颁标准、规范、规程和设计要求，对材料进行试验和检验，并将试验结果存入工程档案。经检验不合格的材料严禁使用，进场的限期清理出场。砼试块应按现行规范要求制作、养护和试验。技术复核制度：是以重要环节进行复查、校核，以避免重大差错的一项制度。复核的项目按照有关规定进行。质量检查验收制度：为保证工程质量，建立“三检”与“专检”相结合的全面质量检查制度。在施工过程中，对每道工序都要办理签证和验收制度。并列入工程档案。对不符合质量要求的工序要认真进行处理，未经检查合格者不能进行下道工序施工。技术档案制度：从施工准备开始到交工为止，应加强技术资料的取证、记录、检查和整理工作，各项技术资料要如实反映情况，经有关人员审定后严加管理不得丢失损坏，保证在交工前存有完整的技术资料。执行质量一票否决权和质量奖罚制度。5-3桩位及标高控制方法测量放线工作由技术组专职高级测量人员
