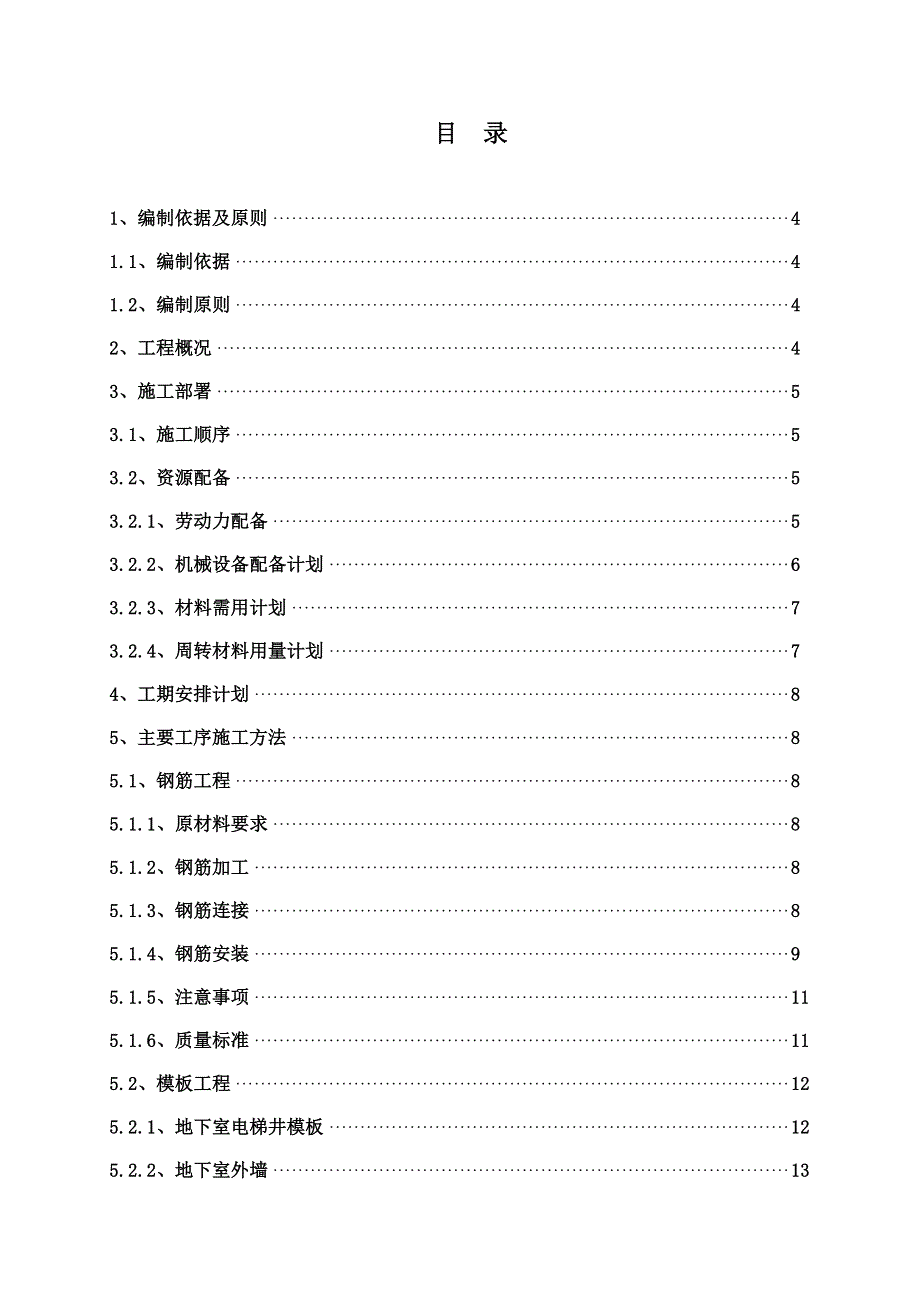

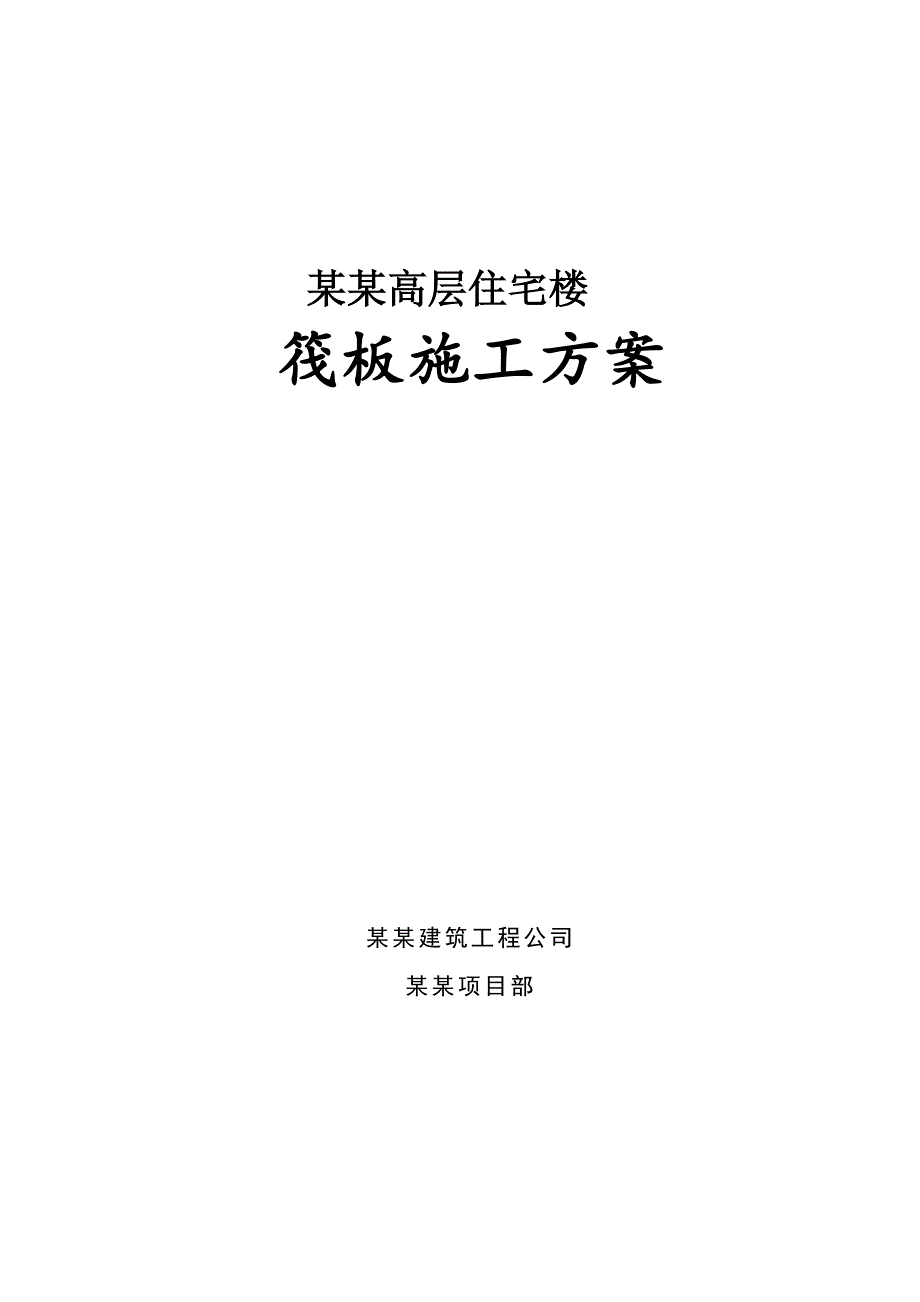

1、 某某高层住宅楼筏板施工方案 某某建筑工程公司某某项目部目 录1、编制依据及原则41.1、编制依据41.2、编制原则42、工程概况43、施工部署53.1、施工顺序53.2、资源配备53.2.1、劳动力配备53.2.2、机械设备配备计划63.2.3、材料需用计划73.2.4、周转材料用量计划74、工期安排计划85、主要工序施工方法85.1、钢筋工程85.1.1、原材料要求85.1.2、钢筋加工85.1.3、钢筋连接85.1.4、钢筋安装95.1.5、注意事项115.1.6、质量标准115.2、模板工程125.2.1、地下室电梯井模板125.2.2、地下室外墙135.2.3、柱与外墙、墙转角阴阳角

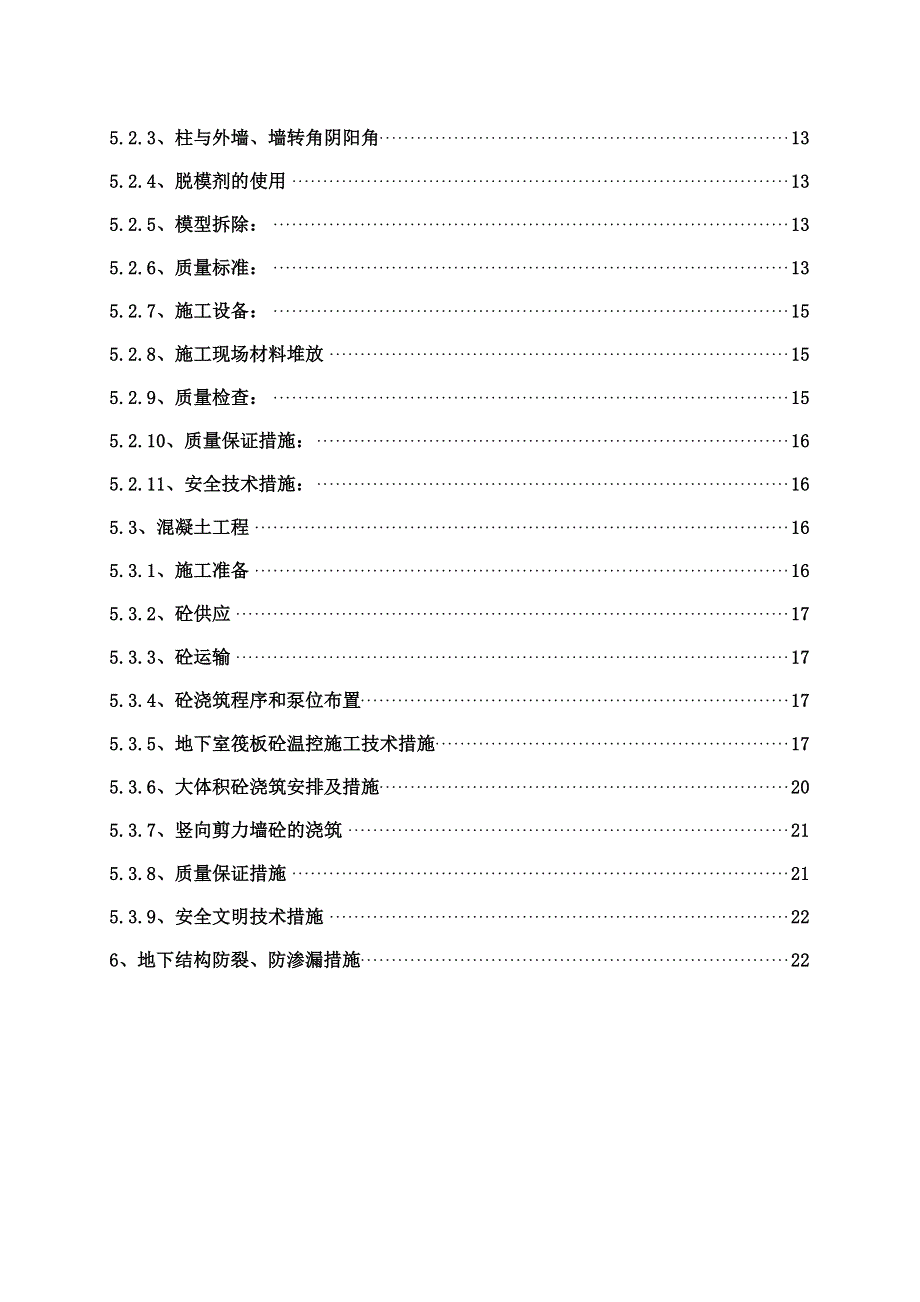

2、135.2.4、脱模剂的使用135.2.5、模型拆除:135.2.6、质量标准:135.2.7、施工设备:155.2.8、施工现场材料堆放155.2.9、质量检查:155.2.10、质量保证措施:165.2.11、安全技术措施:165.3、混凝土工程165.3.1、施工准备165.3.2、砼供应175.3.3、砼运输175.3.4、砼浇筑程序和泵位布置175.3.5、地下室筏板砼温控施工技术措施175.3.6、大体积砼浇筑安排及措施205.3.7、竖向剪力墙砼的浇筑215.3.8、质量保证措施215.3.9、安全文明技术措施226、地下结构防裂、防渗漏措施22.基础筏板部份施工方案1、编制依据
3、及原则1.1、编制依据1).西峡县伟城置业风凰城项目1 至7#高层住宅楼项目0.000以下工程施工图纸;2)建筑安装工程质量评定验收标准及国家行业标准、规范、规程;(1)钢筋焊接及验收规程 (JGJ18-2003)(2)钢筋机械连接通用技术规程 (JGJ107-2003)(3)钢筋混凝土用热扎带肋钢筋 (GB1499)(4)砼结构施工图平面整体表示方法制图规则和构造详图(03G101)(5)建筑工程施工质量验收统一标准 GB50300-2001(6)地基与基础工程施工质量验收规范 GB50202-2002(7)混凝土结构工程施工质量验收规范 GB50205-2002(8)地下防水工程施工质量验
4、收规范 GB50208-2002(9)普通混凝土拌合用水标准 JGJ63-89(10)普通混凝土配合比设计规程 GBJT55-96(11)普通混凝土用砂质量标准及检验方法 GBJ201-83(12)建筑机械使用安全规程 JGJ33-86(13)建筑施工安全检查标准 JGJ59-20013)国家及地方关于环境保护等方面的法规;4)招标文件1.2、编制原则根据业主和监理部的要求,针对本工程的特点,本着精心组织、科学安排、突出重点、均衡生产、加强管理、确保节点工期、节约用地、合理投入、安全文明、全面创优的原则,在充分发挥本公司的优势,调动作业人员长处和潜力的基础上编制本施工方案,以指导施工的顺利实施
5、,在实施中实现各项承诺,达到预期的目标。2、工程概况拟建某某项目位于西峡县城西部,建设路西延伸段与滨河路交叉口东北角,征地面积两万两千余平方米,呈长方形,建筑面积约十万平方米,地下一层为车库及人防工程,地上有十八层3栋,二十三层4栋,基础设计为独立柱基,无梁式筏板地基。主体结构为框架剪力墙结构。说明待图纸发回后补充普通钢筋:一级钢HPB235,二级钢HRB335,三级钢HRB4003、施工部署3.1、施工顺序根据设计图纸及现场实际情况,整个地下室筏板施工的总体流水施工以由南向北,由西向东的方向进行。筏板施工工艺流程图:垫层施工防水层施工防水保护层施工筏板钢筋绑扎砼浇筑砼养护模板支设3.2、资源
6、配备3.2.1、劳动力配备劳动力的组织是多年跟随我公司施工,参加建设过多个同类工程的班组,施工经验丰富、技术力量强,易于管理。对这些班组要求他们增加人员的同时,对他们在施工操作方面有做了新的培训,对新工艺的应用由做了新的讲解及要求,这次组成我公司施工主力军的班组累计可达1000余人。.的劳务队伍作为补充,保证充足的劳动力。主要劳动力配备计划序号工 种计划人数备 注1钢筋工1502模板工203砼工304泥工105普工506水电安装工8预留预埋3.2.2、机械设备配备计划40T.M施工总体部署以及本工程施工特点,在基础筏板施工阶段,配置1台40T.M塔吊负责区场内材料运输,在基坑北侧各设置1个钢筋
7、加工棚、模板加工区负责筏板施工阶段钢筋制作、模板加工;砼全部采用商品砼浇筑,根据砼浇筑计划,拟配置1台HBT60E砼输送泵、一辆汽车泵,8辆砼输送车负责砼场外运输。主要施工机械配备表序号设 备名 称型号及规格数量制造厂名额定功率(KW)生 产能 力备 注1塔式起重机QTZ401山东鲁星正常2砼输送泵HBT60E1山东正常3砼输送车6山东正常4砼振动棒8山东正常5平板振动器2四川正常6木工机械3奉贤正常7钢筋调直机GTJ481河南正常8钢筋弯曲机GW40(C)2河南3正常9钢筋切断机GQ402河南2.2正常10直螺纹加工机Y112M-42河南4正常11对焊机UN751河南150正常12切割机V1
8、01M1河南13电焊机1 河南1.5正常14经纬仪J2-21苏一光正常15水准仪ALR32A1西安正常3.2.3、材料需用计划1、筏板钢筋需用量计划基础筏板钢筋需用量计划表序号材料名称规格单位数量备注1钢筋Q235A 8T2钢筋Q235A 10T3钢筋HRB335 12T4钢筋HRB335 14T5钢筋HRB335 22T6钢筋HRB400 10T7钢筋HRB400 14T8钢筋HRB400 16T9钢筋HRB400 18T10钢筋HRB400 20T11钢筋HRB400 22T12钢筋HRB400 25T2、砼需用量计划整个筏板砼需用量为:混凝土约24000m33.2.4、周转材料用量计划主
9、要周转料用量计划材料编号材料名称规格单位数量备注1泡沫100厚1202钢丝网细密9503方板4205m3264方板2105 m3405木模板18厚2006竹胶板10厚207塑料薄膜7008草袋7004、工期安排计划钢筋绑扎、模板支设及安装预留预埋交叉作业:46天;砼浇筑:30天。累计天数依次施工。砼养护期:14天; 5、主要工序施工方法5.1、钢筋工程5.1.1、原材料要求1)钢筋原材料进场时,应检查钢材出厂检验报告,项目部取样员按规定取样送检,并做好标示、注明待检材料。当实验室检验报告出来后,并通知可使用时,则在可用钢材做好可用标示牌(标示牌统一制作)。2)原材料由于级别之差,易混淆。应严格
10、按加工布置图堆放,在二、三级钢筋区分隔开。如下图:3)在加工过程如出现钢材在弯头处开裂或断裂,应及时通知技术负责人,待试验合格后才能通知使用该批材料。4)对焊接材料应根据钢筋级别选用,其中级钢用结420,级钢用结500。5.1.2、钢筋加工1)必须首先出配料单,且配料单必须有技术负责人审核并签字后才能使用。2)在加工中应注意材料的节约,废料应不超过2.8%。3)加工半成品应先自检后报施工员或技术负责人检查,合格后作好标示牌并按指定的地点堆放。5.1.3、钢筋连接1)所有剪力墙柱和地梁纵向钢筋直徑12 /14采用机械连接(1级接头),直径16 至 /25采用闪光焊或电渣焊,剪力墙墙体钢筋采用绑扎
11、搭接,.2)剪力墙插筋距板顶面高度为1300mm,接头错开1000mm,内外排相互错开。5.1.4、钢筋安装1)主楼安装流程图:施工按先电梯井、集水坑,后大面作业原则组织。 底部一排暗梁凳子筋温度筋上部钢筋柱、墙插筋墙柱插筋底部二排2)主楼安装要求(1) 凳子筋采用下图作法:(2)(2)在排底板钢筋时,应先根据轴线图,将剪力墙及暗梁投测到底板上,并根据轴线按钢筋间距在底板上分好间距,为保证钢筋网格规整,将钢筋位置线每隔五个网格间距在底板基层面先排下一层周边钢筋,再排下一层中间钢筋。布筋大样图如下:(3)保护层垫块采用专业厂家生产的混凝土垫块,间距要求: 500梅花布置。(4)在安装暗梁时,应注
