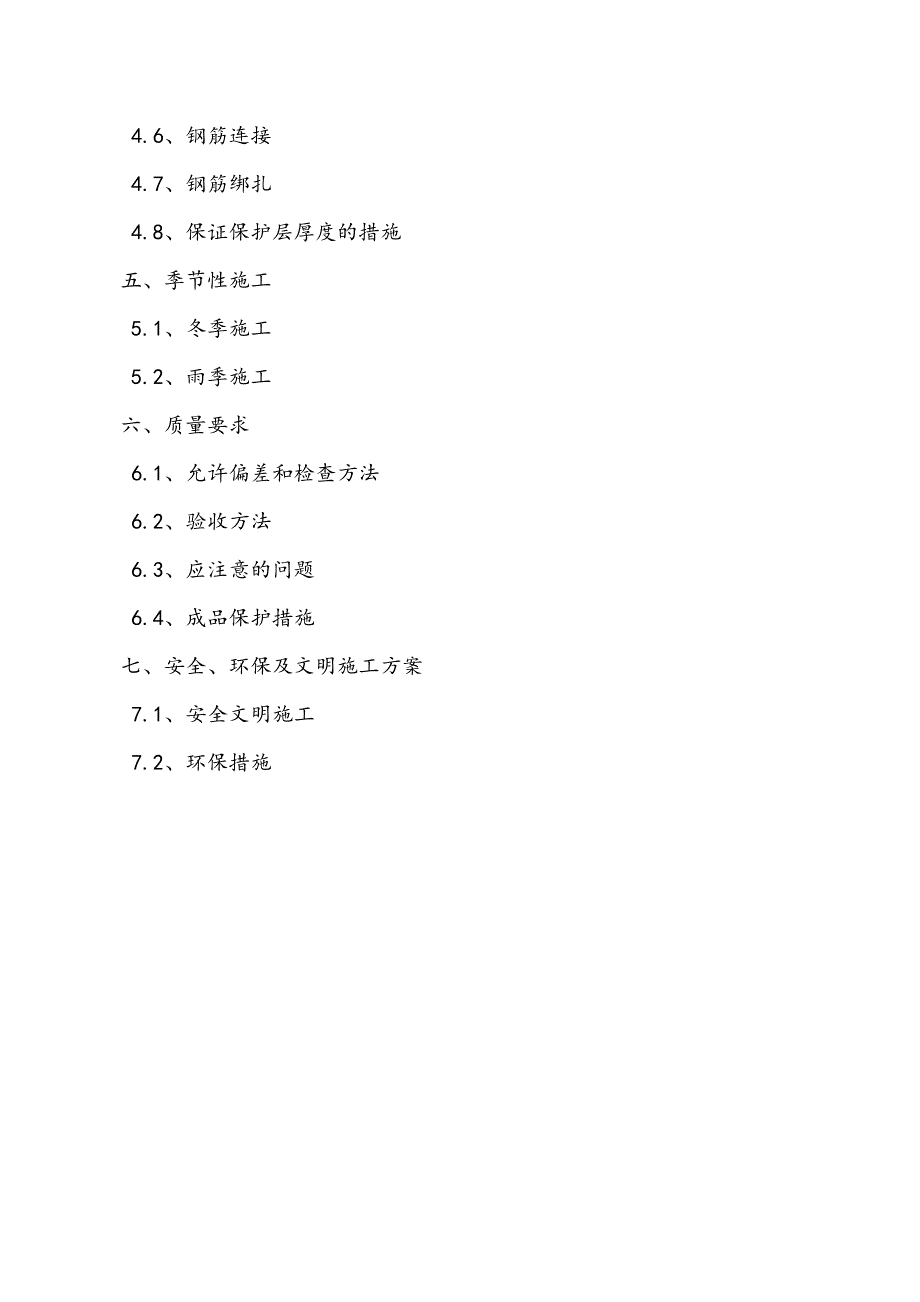

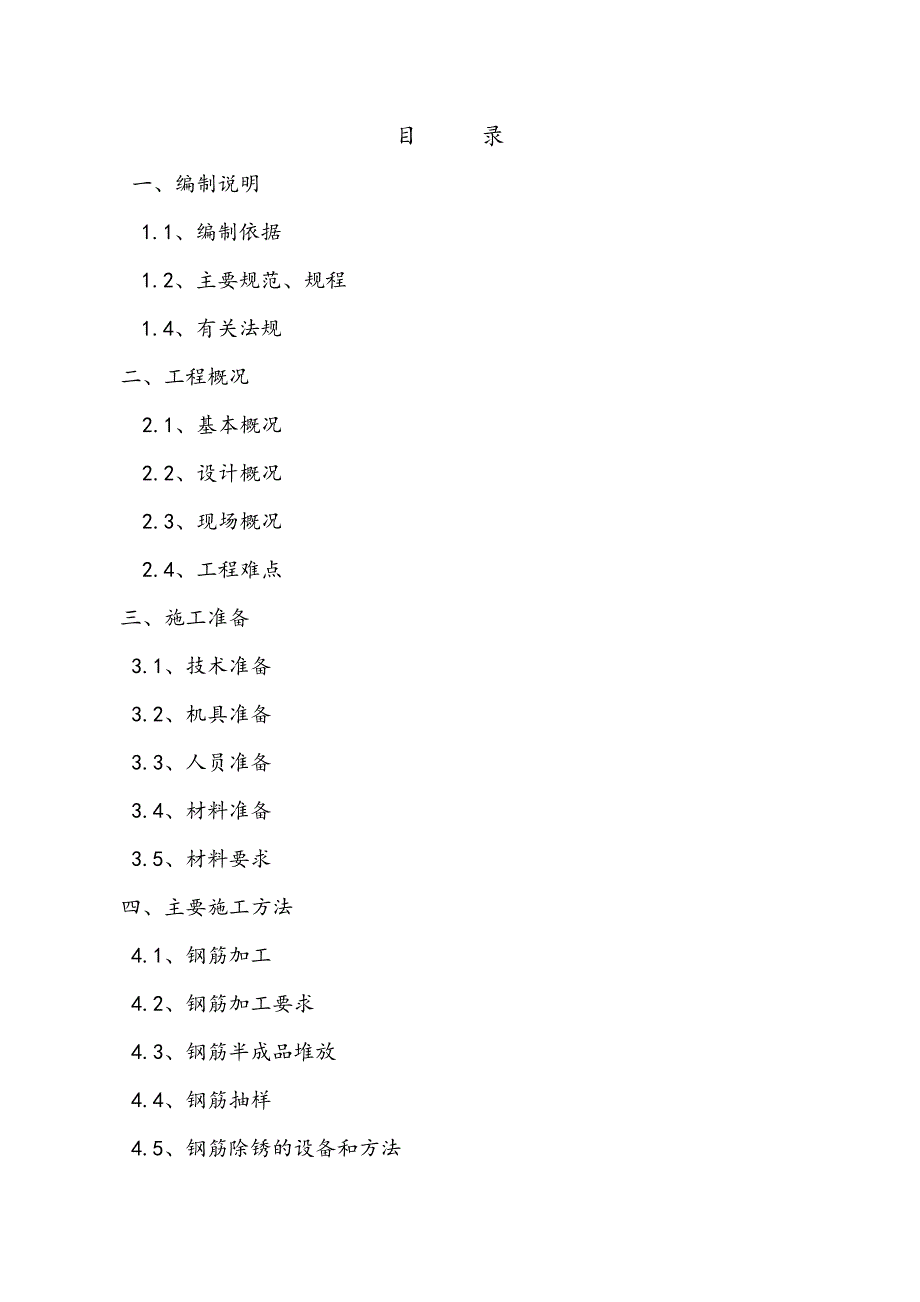

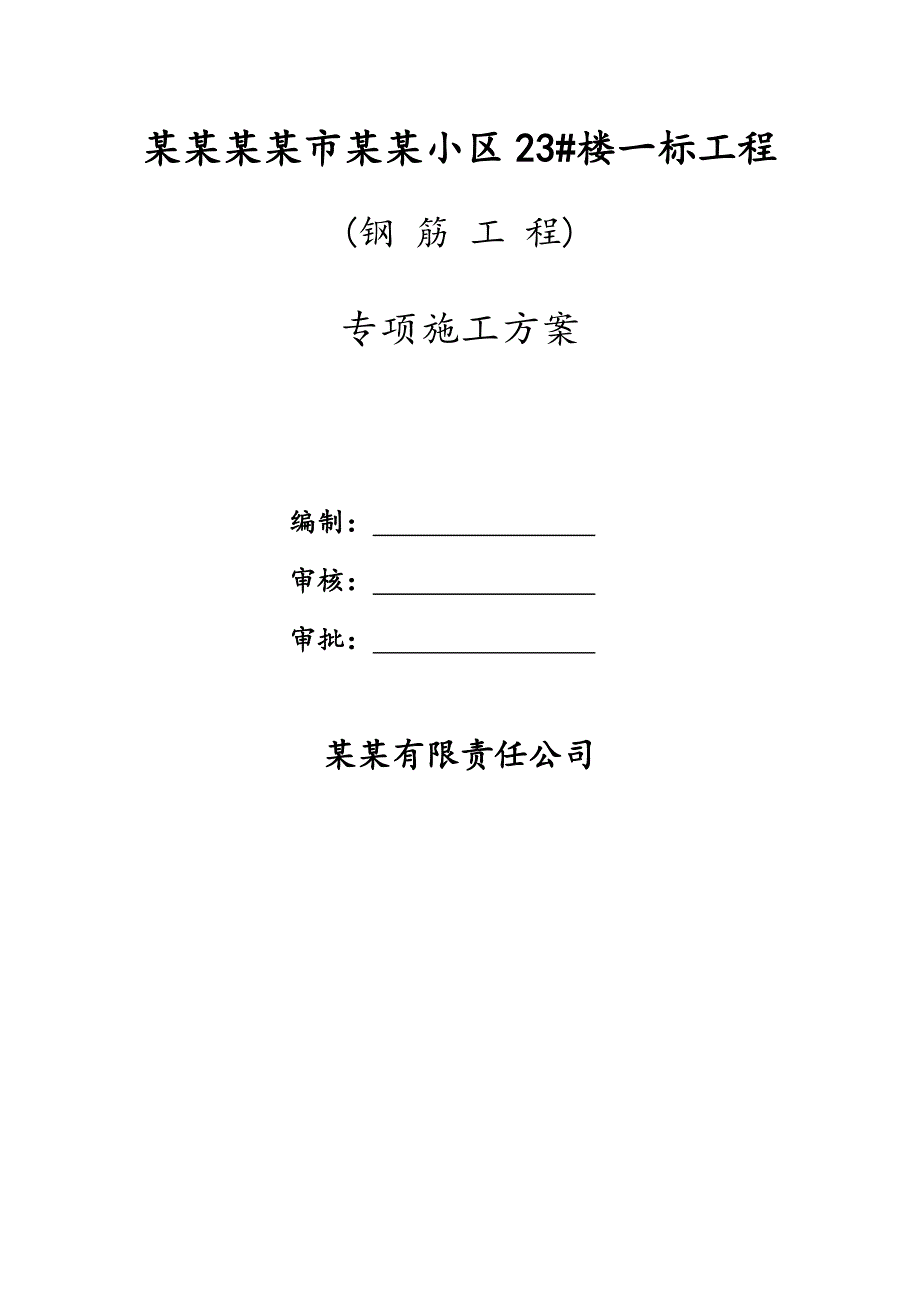

1、某某某某市某某小区23#楼一标工程(钢 筋 工 程)专项施工方案编制： 审核： 审批： 某某有限责任公司 目 录一、编制说明1.1、编制依据1.2、主要规范、规程1.4、有关法规二、工程概况 2.1、基本概况 2.2、设计概况 2.3、现场概况 2.4、工程难点三、施工准备 3.1、技术准备 3.2、机具准备 3.3、人员准备 3.4、材料准备3.5、材料要求四、主要施工方法 4.1、钢筋加工 4.2、钢筋加工要求 4.3、钢筋半成品堆放 4.4、钢筋抽样 4.5、钢筋除锈的设备和方法 4.6、钢筋连接 4.7、钢筋绑扎 4.8、保证保护层厚度的措施五、季节性施工 5.1、冬季施工 5.2、雨
2、季施工六、质量要求 6.1、允许偏差和检查方法 6.2、验收方法 6.3、应注意的问题 6.4、成品保护措施七、安全、环保及文明施工方案 7.1、安全文明施工 7.2、环保措施一、编制说明1.1、编制依据 某某某某市某某小区23#楼施工图纸、洽商、规范标准及施工现场的实际情况1.2、主要规范、规程序号规范、规程名称规范、规程编号1混凝土结构工程施工质量验收规范GB50204-20112建筑地基基础工程施工质量验收规范GB50202-20093建筑工程施工质量验收统一标准GB50300-20014混凝土质量控制标准GB50164-20115混凝土结构施工图平面整体表示方法制图规则和构造详图11G
3、101-16混凝土结构施工图平面整体表示法制图规则和构造详图11G101-37混凝土结构施工钢筋排布规则与构造详图09G901-18建筑物抗震构造详图03G329（一）9高层建筑混凝土结构技术规程JGJ3-201010钢筋焊接及验收规程JGJ18-201211钢筋机械连接通用技术规程JGJ107-201012滚轧直螺纹钢筋连接接头JGJ163-200413建筑结构中州杯工程质量评审标准DBJ/T01-69-200314建筑工程资料管理规程DBJ01-51-200315混凝土结构工程施工质量验收规范DBJ01-82-20051.3、有关法规序号类别名称编号1国家中华人民共和国建筑法2中华人民共和
4、国劳动法3建设工程质量管理条例4行业建设工程施工现场管理规定建设部令1991年第15号5地方洛阳市建设工程施工现场安全防护标准6洛阳市建设工程施工现场保卫消防标准7洛阳市建设工程施工现场环境保护标准8洛阳市建设工程施工现场环卫卫生标准9洛阳市建设工程施工现场管理办法10洛阳市文明安全工地评审管理办法二、工程概况 2.1、基本概况 工程建设单位：洛阳市广华置业有限公司设计单位：郑州大学综合设计研究院监理单位：英泰克工程顾问（上海）有限公司勘察单位：河南工程水文地质勘察院有限公司施工单位：某某有限责任公司2.2、设计概况1建筑面积总建筑面积7728.06m地下面积650.78 m地上面积7077.
5、28 m地下1层地上11层2层高地下1层4.6m；1层3.8m；2-11层2.9m；小屋面4.75m。3结构形式基础形式筏板基础结构形式剪力墙结构4结构断面尺寸基础底板厚度650cm剪力墙厚度地下室250mm；主楼200mm。楼板厚度主要有180mm、100mm、90mm5抗震等级剪力墙、框架抗震等级三级，6钢筋类别HPB300级钢筋、HRB400级钢筋7钢筋直径6、8、10、12、14、16、18、208钢筋接头形式直径25mm的钢筋采用直螺纹，直径12mm的钢筋搭接接头，14直径25的钢筋采用焊接连接。2.3、工程现场情况 钢筋采用现场加工制作，钢筋原材堆放及钢筋加工区设置详见“施工平面布
6、置图”。2.4、工程难点 本工程合同周期短、结构周期短。三、施工准备 3.1、技术准备熟悉施工图纸，学习有关规范、规程，按规范要求编制钢筋施工方案，包括基础底板、基础梁、剪力墙、框架柱、框架梁、板钢筋等的加工、绑扎等施工内容。组织工人学习直螺纹接头的工艺操作、钢筋加工、绑扎等施工工艺标准。熟悉钢筋直螺纹连接工艺规程及规范要求。按设计要求放样，检查已加工好的钢筋规格、形状、数量全部正确。做好抄平放线工作，弹好水平标高线，柱、墙外皮尺寸线。根据弹好的外皮尺寸线，检查下层预留搭接钢筋的位置、接头百分比、错开长度。如不符合要求时，要进行处理。绑扎前保护层偏位按1：6调正伸出的搭接筋，并将锈蚀、水泥砂浆
7、等污垢清除干净。钢筋类型钢筋直径受拉钢筋抗震锚固长度LaEC20C25C30C35C40一二级抗震三级抗震一二级抗震三级抗震一二级抗震三级抗震一二级抗震三级抗震一二级抗震三级抗震(HPB300)36d33d31d28d27d25d25d23d23d21d(HRB335)普通钢筋d2544d41d38d35d34d31d31d29d29d26dd2549d45d42d39d38d34d34d31d32d29d(HRB335)环氧树脂涂层钢筋d2555d51d48d44d43d39d39d36d36d33dd2561d56d53d48d47d43d43d39d39d36d(HRB400)普通钢筋d
8、2553d49d46d42d41d37d37d34d34d31dd2558d53d51d46d45d41d41d38d38d34d(HRB400) 环氧树脂涂层钢筋d2566d61d57d53d51d47d47d43d43d39dd2573d67d63d58d56d51d51d47d47d43d备注：1、所有的锚固长度均大于300mm，HPB235级钢筋两端必须加弯钩。搭接长度修正系数采用1.2（接头面积百分率本工程采用25%）。3.2、机具准备钢筋机具准备一览表序号机械设备名称型号数量功率1调直机GT4/14111.9KW2弯曲机GW40型43KW3钢筋对焊机UN1-1001100KW4直螺
9、纹套丝机11KW5电焊机BX3-300A332KW6电渣压力焊EDH-36234KW7无齿锯42.2KW3.3、人员准备 施工现场钢筋绑扎流水施工，现场绑扎人员不少于40人，塔吊操作工3人，信号工2人，电工4人。 根据工程施工进度和实际情况，各工种人数相应变化。3.4、材料准备3.4.1、刚进场地准备进场安排：钢筋进临时加工场均按规定位置放在指定的场区内，根据有关部门规定，钢筋在夜间进场，由塔吊负责运入指定钢筋堆放区内。钢筋原材开捆前必须进行复试检查其是否检验合格，并征得质量检查员和监理工程某某的同意。钢筋场地要求：钢筋原材堆放区、半成品钢筋堆放区、钢筋机械加工棚等场地道路混凝土硬化，且排水通
10、畅。原材堆放地混凝土硬化。3.4.2、堆放要求1）进场钢筋原材按未检验钢筋、检验合格钢筋、检验不合格钢筋分别堆放。不得直接堆放在地面上，要放在砌筑好的支架上，以免被水浸泡而生锈。并挂标识牌，标识牌规格尺寸297210mm。 2）成品和半成品已加工好的钢筋按绑扎顺序分类、分区码放整齐，成行成列，成品和半成品存放场地挂标识牌，以便运入施工现场时方便，运入现场后待用成品和半成品挂标识卡，标识卡标明钢筋规格、钢筋编号、使用部位及数量。标识卡如下：3.5、材料要求 3.5.1、钢筋检查钢筋出厂合格证、质量证明文件及备案，按规定进行见证取样复试，并经检验合格后方能使用。进场钢筋的生产厂家、规格、型号、数量
11、应与出厂合格证或试验报告中所标明的相符合，指标符合有关标准、规范。钢筋的外观应平直、无损伤，表面不得有裂纹、油污、颗粒状或片状老锈。纵向受力钢筋的抗拉强度实测值与屈服强度实测值的比值不小于1.25；钢筋的屈服强度实测值与强度标准值的比值不大于1.3，其目的是为了保证在地震作用下，结构某些部位出现塑性铰以后，钢筋还具有足够多的变形能力。1）热轧带肋及热轧光圆钢筋必试项目：拉伸试验、弯曲试验以同一厂别、同一炉罐号、同一规格、同一交货状态，同一进场日期的钢筋，每60t为一批（不足60t亦按一验收批计算），取一组钢筋试件做拉伸（屈服点、抗拉强度、伸长率）和弯曲试验，每一次取样不合格时，需对原批钢筋取双
12、倍试样进行试验，合格方可使用。如果钢筋在加工或施工过程中发生脆断和焊接不良，以及机械性能不正常时，需对原批钢筋时行化学分析。根据工程使用的钢筋量，取样次数发实际发生量，按照规范进场时即可取样送检。从一批中任意抽取两根，将端头截去500mm后分别在每一根钢筋中取2个拉伸试件、2个弯曲试件。 见证率不小于30%。2）低碳钢热轧圆盘条 检验项目：力学性能、工艺性能以同一厂别、同一炉罐号、同一规格、同一交货状态，同一进场日期的钢筋，每60t为一批（不足60t亦按一验收批计算），取一组钢筋试件做拉伸（屈服点、抗拉强度、伸长率）和冷弯（取自不同盘）。从一批中任意抽取两根，将端头截去500mm后分别在每一根
13、钢筋中取1个拉伸试件、2个弯曲试件。见证率不小于30%。3.5.2、铁丝钢筋绑扎用的铁丝可采用2022号铁丝（火烧丝）或镀锌铁丝，其中22号铁丝只用于绑扎直径12mm以下的钢筋，钢筋绑扎铁丝长度参见下表：钢筋直径（mm）68101214161820222528326815017019022025027029032010121902202502702903103401416250270290310330360182029031033035038022330350370400四、主要施工方法4.1、钢筋加工钢筋加工采用现场加工。4.2、钢筋加工要求施工班组严格按配料单尺寸、形状进行加工，对钢筋加工进行技术交底，并在钢筋加工过程中必须进行指导和抽查，每加工一批必须经质检
