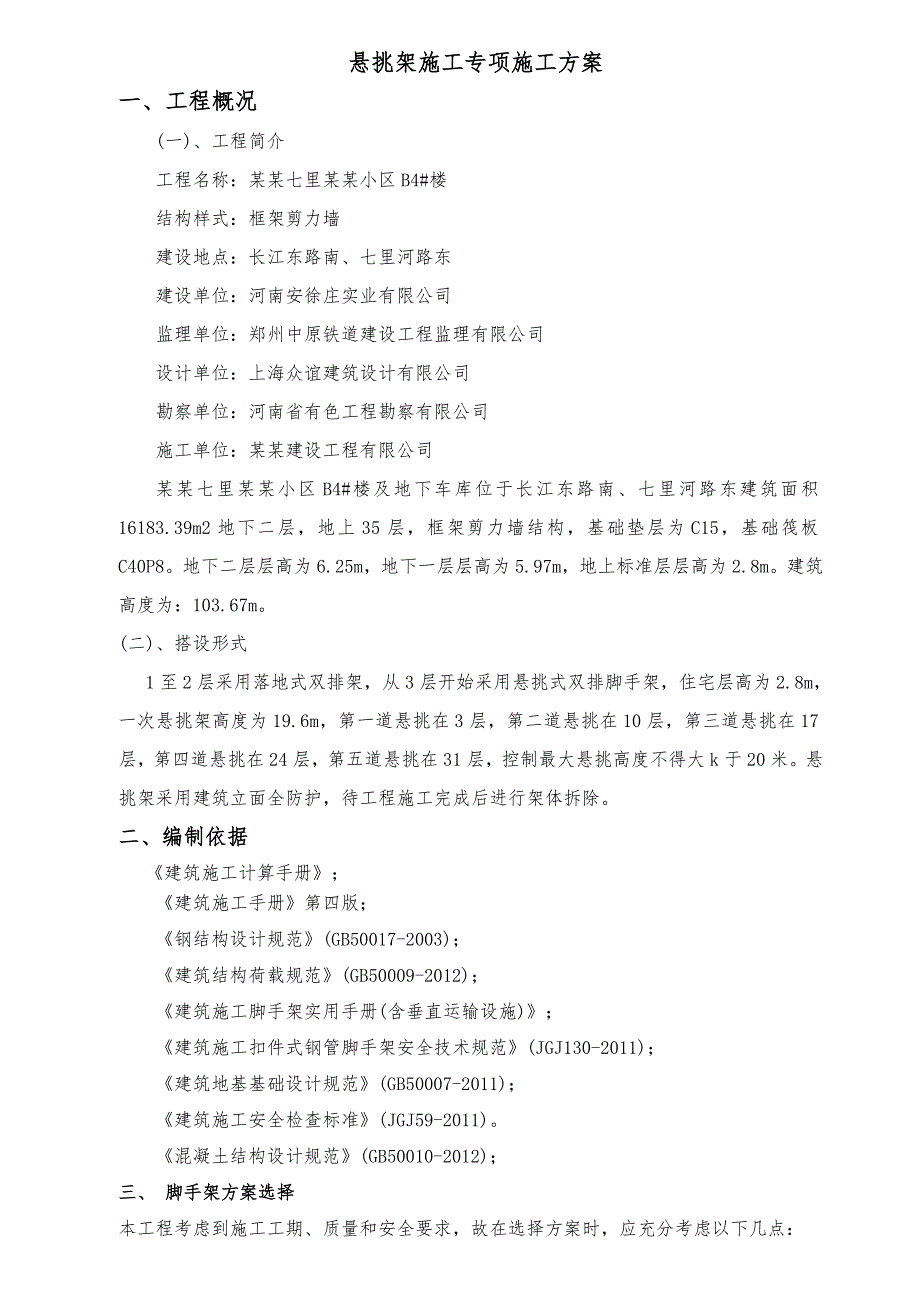

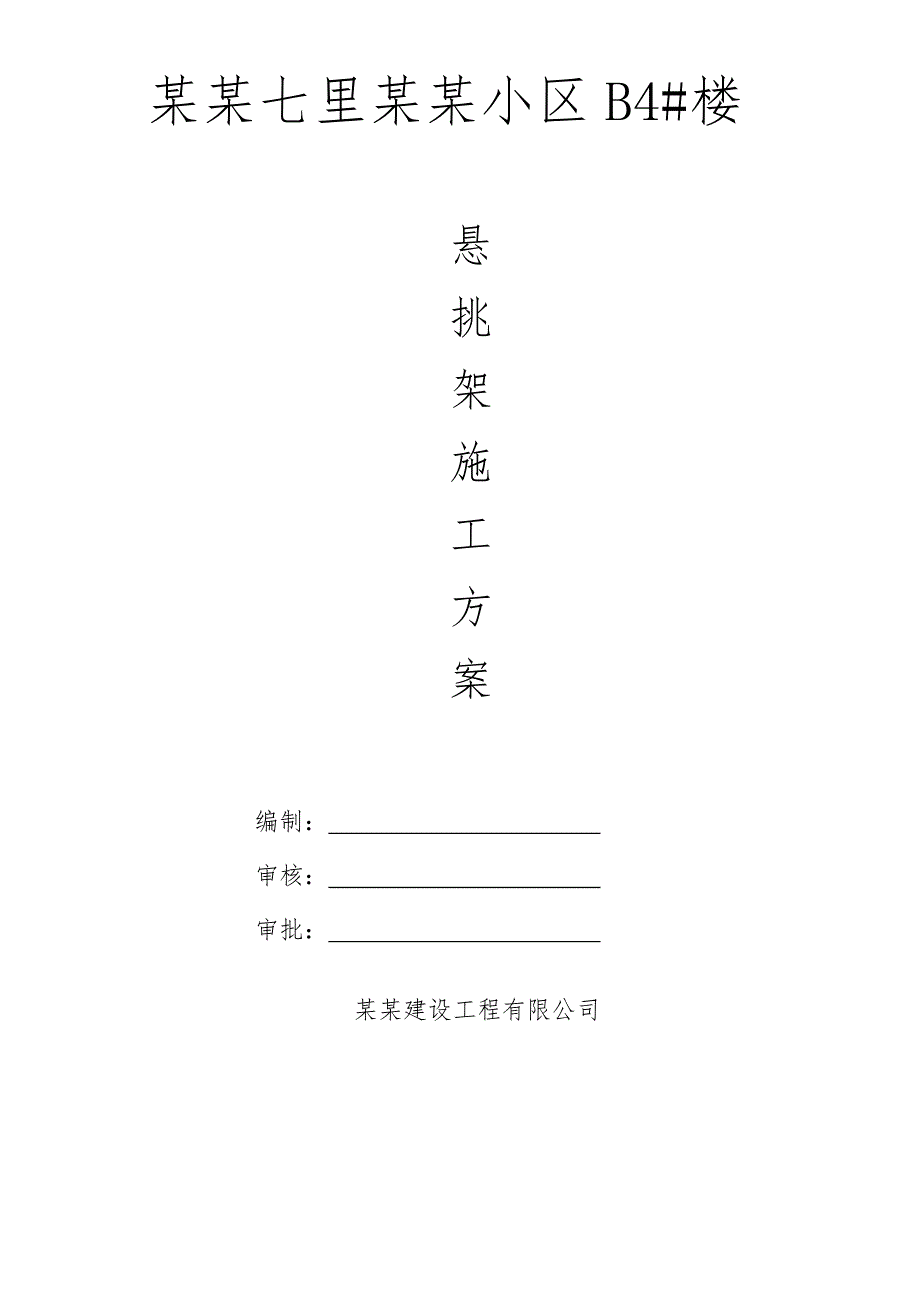

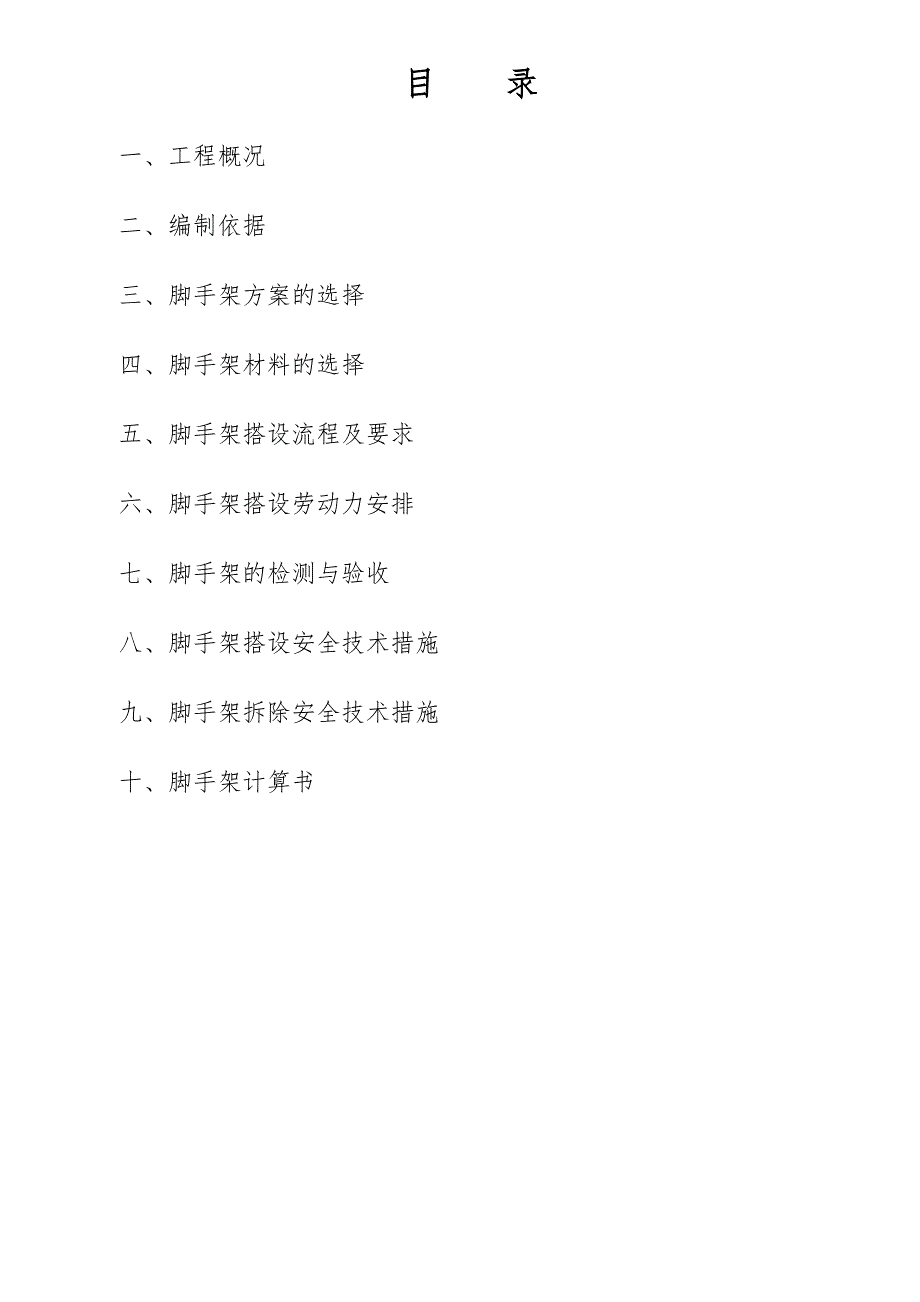

1、某某七里某某小区B4#楼 悬挑架施工方案编制: 审核: 审批: 某某建设工程有限公司目 录一、工程概况二、编制依据三、脚手架方案的选择四、脚手架材料的选择五、脚手架搭设流程及要求六、脚手架搭设劳动力安排七、脚手架的检测与验收八、脚手架搭设安全技术措施九、脚手架拆除安全技术措施十、脚手架计算书悬挑架施工专项施工方案一、工程概况(一)、工程简介工程名称:某某七里某某小区B4#楼 结构样式:框架剪力墙建设地点:长江东路南、七里河路东建设单位:河南安徐庄实业有限公司监理单位:郑州中原铁道建设工程监理有限公司设计单位:上海众谊建筑设计有限公司勘察单位:河南省有色工程勘察有限公司施工单位:某某建设工程有限

2、公司某某七里某某小区B4#楼及地下车库位于长江东路南、七里河路东建筑面积16183.39m2地下二层,地上35层,框架剪力墙结构,基础垫层为C15,基础筏板C40P8。地下二层层高为6.25m,地下一层层高为5.97m,地上标准层层高为2.8m。建筑高度为:103.67m。(二)、搭设形式1至2层采用落地式双排架,从3层开始采用悬挑式双排脚手架,住宅层高为2.8m,一次悬挑架高度为19.6m,第一道悬挑在3层,第二道悬挑在10层,第三道悬挑在17层,第四道悬挑在24层,第五道悬挑在31层,控制最大悬挑高度不得大k于20米。悬挑架采用建筑立面全防护,待工程施工完成后进行架体拆除。二、编制依据建筑

3、施工计算手册; 建筑施工手册第四版; 钢结构设计规范(GB50017-2003); 建筑结构荷载规范(GB50009-2012); 建筑施工脚手架实用手册(含垂直运输设施); 建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2011);建筑地基基础设计规范(GB50007-2011); 建筑施工安全检查标准(JGJ59-2011)。混凝土结构设计规范(GB50010-2012);三、 脚手架方案选择本工程考虑到施工工期、质量和安全要求,故在选择方案时,应充分考虑以下几点:1、架体的结构设计,力求做到结构要安全可靠,造价经济合理。2、在规定的条件下和规定的使用期限内,能够充分满足预期的安全性

4、和耐久性。3、选用材料时,力求做到常见通用、可周转利用,便于保养维修。4、结构选型时,力求做到受力明确,构造措施到位,升降搭拆方便,便于检查验收;5、综合以上几点,脚手架的搭设,还必须符合建筑施工安全检查标准要求,要符合省文明标化工地的有关标准。6、结合以上脚手架设计原则,同时结合本工程的实际情况,综合考虑了以往的施工经验,决定采用以下1种脚手架方案: 钢管落地脚手架,普通型钢悬挑脚手架, 沿房屋高度一到二层全部采用落地式脚手架,三层以上为悬挑式脚手架,分五次悬挑,每七层挑一次,挑架部位标高( 5.57,25.17,44.77,64.37,83.97),总搭设高度为103.67 m。四、脚手架

5、材料选择 钢管落地脚手架 l、钢管落地脚手架,选用外径48mm,壁厚3.50mm,钢材强度等级Q235-A,钢管表面应平直光滑,不应有裂纹、分层、压痕、划道和硬弯,新用的钢管要有出厂合格证。脚手架施工前必须将入场钢管取样,送有相关国家资质的试验单位,进行钢管抗弯、抗拉等力学试验,试验结果满足设计要求后,方可在施工中使用。70N.m、本工程钢管脚手架的搭设使用可锻铸造扣件,应符合建设部钢管脚手扣件标准JGJ22-85的要求,由有扣件生产许可证的生产厂家提供,不得有裂纹、气孔、缩松、砂眼等锻造缺陷,扣件的规格应与钢管相匹配,贴和面应干整,活动部位灵活,夹紧钢管时开口处最小距离不小于5mm。钢管螺栓

6、拧紧力矩达70N.m时不得破坏。如使用旧扣件时,扣件必须取样送有相关国家资质的试验单位,进行扣件抗滑力等试验,试验结果满足设计要求后方可在施工中使用。 3、搭设架子前应进行保养,除锈并统一涂色,颜色力求环境美观。脚手架立杆、防护栏杆、踢脚杆统一漆黑黄相间色,剪刀撑统一漆黑黄相间色。底排立杆、扫地杆均漆黑黄相间色。 4、脚手板、脚手片采用符合有关要求。 5、安全网采用密目式安全网,网目应满足2000目100cm2,做耐贯穿试验不穿透,1.61.8m的单张网重量在3kg以上,颜色应满足环境效果要求,选用绿色。要求阻燃,使用的安全网必须有产品生产许可证和质量合格证,以及由郑州市建筑安全监督管理部门发

7、放的准用证。 6、连墙件采用钢管,其材质应符合现行国家标准碳素钢结构(GB/T 700)中Q235A钢的要求。 普通型钢悬挑脚手架 l、普通型钢悬挑脚手架,选用架设钢管外径48mm,壁厚3.50mm,钢材强度等级Q235-A,钢管表面应平直光滑,不应有裂纹、分层、压痕、划道和硬弯,新用的钢管要有出厂合格证。脚手架施工前必须将入场钢管取样,送有相关国家资质的试验单位,进行钢管抗弯、抗拉等力学试验,试验结果满足设计要求后,方可在施工中使用。2、本工程钢管脚手架的搭设使用可锻铸造扣件,应符合建设部钢管脚手扣件70N.mJ22-85的要求,由有扣件生产许可证的生产厂家提供,不得有裂纹、气孔、缩松、砂眼

8、等锻造缺陷,扣件的规格应与钢管相匹配,贴和面应干整,活动部位灵活,夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧力矩达70N.m时不得破坏。如使用旧扣件时,扣件必须取样送有相关国家资质的试验单位,进行扣件抗滑力等试验,试验结果满足设计要求后方可在施工中使用。 3、搭设架子前应进行保养,除锈并统一涂色,颜色力求环境美观。脚手架立杆、防护栏杆、踢脚杆统一漆黑黄相间色,剪刀撑统一漆黑黄相间色。底排立杆、扫地杆均漆黑黄相间色。 4、脚手板、脚手片采用符合有关要求。5、安全网采用密目式安全网,网目应满足2000目100cm2,做耐贯穿试验不穿透,1.61.8m的单张网重量在3kg以上,颜色应满足环境

9、效果要求,选用绿色。要求阻燃,使用的安全网必须有产品生产许可证和质量合格证,以及由郑州市建筑安全监督管理部门发放的准用证。 6、连墙件采用钢管,其材质应符合现行国家标准碳素钢结构(GB/T 700)中Q235A钢的要求。 7、型钢水平悬挑杆采用16a号工字钢,斜杆采用支杆采用12.6号工字钢。8、预埋螺栓的直径为20.0 mm。五、脚手架搭设流程及要求 落地脚手架搭设的工艺流程为:基础承载力实验、材料配备定位设置通长脚手板、底座纵向扫地杆立杆横向扫地杆小横杆大横杆(搁栅)剪刀撑连墙件铺脚手板扎防护栏杆扎安全网。 定距定位。根据构造要求在建筑物四角用尺量出内、外立杆离墙距离,并做好标记;用钢卷尺

10、拉直,分出立杆位置,并用小竹片点出立杆标记;垫板、底座应准确地放在定位线上,垫板必须铺放平整,不得悬空。 在搭设首层脚手架过程中,沿四周每框架格内设一道斜支撑,拐角除双向增设,待该部位脚手架与主体结构的连墙件可靠拉接后方可拆除。当脚手架操作层高出连墙件两步时,宜先立外排,后立内排。其余按一下构造要求搭设。 1、主杆基础 本工程脚手架地基础部位应坐在地下室顶板强度为C40。地基承载能力能够满足外脚手架的搭设要求(具体计算数据参阅脚手架计算书)。 2、立杆间距 (1)脚手架立杆纵距1.500m,横距1.050m,步距1.800m;连墙杆间距竖直3.600m,水平4.500m(即两步三跨);里立杆距

11、建筑物0.300m。 (2)脚手架的底部立杆采用不同长度的钢管参差布置,使钢管立杆的对接接头交错布置,高度方向相互错开500mm以上,且要求相邻接头不应在同步同跨内,以保证脚手架的整体性。 (3)立杆应设置垫木,并设置纵横方向扫地杆,连接于立脚点杆上,离底座20cm左右。 (4)立杆的垂直偏差应控制在不大于架高的1400。 3、大横杆、小横杆设置 (1)大横杆在脚手架高度方向的间距1.800m,以便立网挂设,大横杆置于立杆里面,每侧外伸长度为150mm。 (2)外架子按立杆与大横杆交点处设置小横杆,两端固定在立杆,以形成空间结构整体受力。 4、剪刀撑 脚手架外测立面的两端各设置一道剪刀撑,并应

12、由底至顶连续设置;中间各道剪刀撑之间的净距离不应大于15m。剪刀撑斜杆的接长宜采用搭接,搭接长度不小于1m,应采用不少于2个旋转扣件固定。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上,旋转扣件中心线离主节点的距离不宜大于150mm。 5、脚手板、脚手片的铺设要求 (1)脚手架里排立杆与结构层之间均应铺设木板:板宽为200mm,里外立杆应满铺脚手板,无探头板。 (2)满铺层脚手片必须垂直墙面横向铺设,满铺到位,不留空位,不能满铺处必须采取有效的防护措施。 (3)脚手片须用18铅丝双股并联绑扎,不少于4点,要求绑扎牢固,交接处平整,铺设时要选用完好无损的脚手片,发现有破损的要及

13、时更换。 6、防护栏杆 (1)脚手架外侧使用建设主管部门认证的合格绿色密目式安全网封闭,且将安全网固定在脚手架外立杆里侧。 (2)选用18铅丝张挂安全网,要求严密、平整。 (3)脚手架外侧必须设1.2m高的防护栏杆和30cm高踢脚杆,顶排防护栏杆不少于2道,高度分别为0.9m和1.3m。 (4)脚手架内侧形成临边的(如遇大开间门窗洞等),在脚手架内侧设1.2m的防护栏杆和30cm高踢脚杆。 7、连墙件 (1)脚手架与建筑物按水平方向4.5m,垂直方向3.6m,设一拉结点。楼层高度超过4m,则在水平方向加密,如楼层高度超过6m时,则按水平方向每6m设置一道斜拉钢丝绳。 (2)拉结点在转角范围内和

14、顶部处加密,即在转角l米以内范围按垂直方向每3.6米设一拉结点。 (3)拉结点应保证牢固,防止其移动变形,且尽量设置在外架大小横杆接点处。 (4)外墙装饰阶段拉结点,也须满足上述要求,确因施工需要除去原拉结点时,必须重新补设可靠,有效的临时拉结,以确保外架安全可靠。 8、架体内封闭 (1)脚手架的架体里立杆距墙体净距为200mm,如因结构设计的限制大于200mm的必须铺设站人片,站人片设置平整牢固。 (2)脚手架施工层里立杆与建筑物之间应采用脚手片或木板进行封闭。 (3)施工层以下外架每隔3步以及底部用密目网或其他措施进行封闭。悬挑脚手架搭设的工艺流程为:水平悬挑纵向扫地杆立杆 横向扫地杆小横杆大横杆(搁栅)剪刀撑连墙件铺脚手板扎防护栏杆扎安全网。 定距定位。根据构造要求在建筑物四角用尺量出内、外立杆离墙距离,并做好标记;用钢卷尺拉直,分出立杆位置,并用小竹片点出立杆标记;垫板、底座应准确地放在定位线上,垫板必须铺放平整,不得悬空。 在搭设首层脚手架过程中,沿四周每框架格内设一道斜支撑,拐角除双向增设,待该部位脚手架与主体结构的连墙件可靠拉接后方可拆除。当脚手架操作层高出连墙件两步时,宜先立外排,后立内排。其余按一下构造要求搭设。 1、立杆间距 (1)脚手架立杆纵距1.50

展开阅读全文
