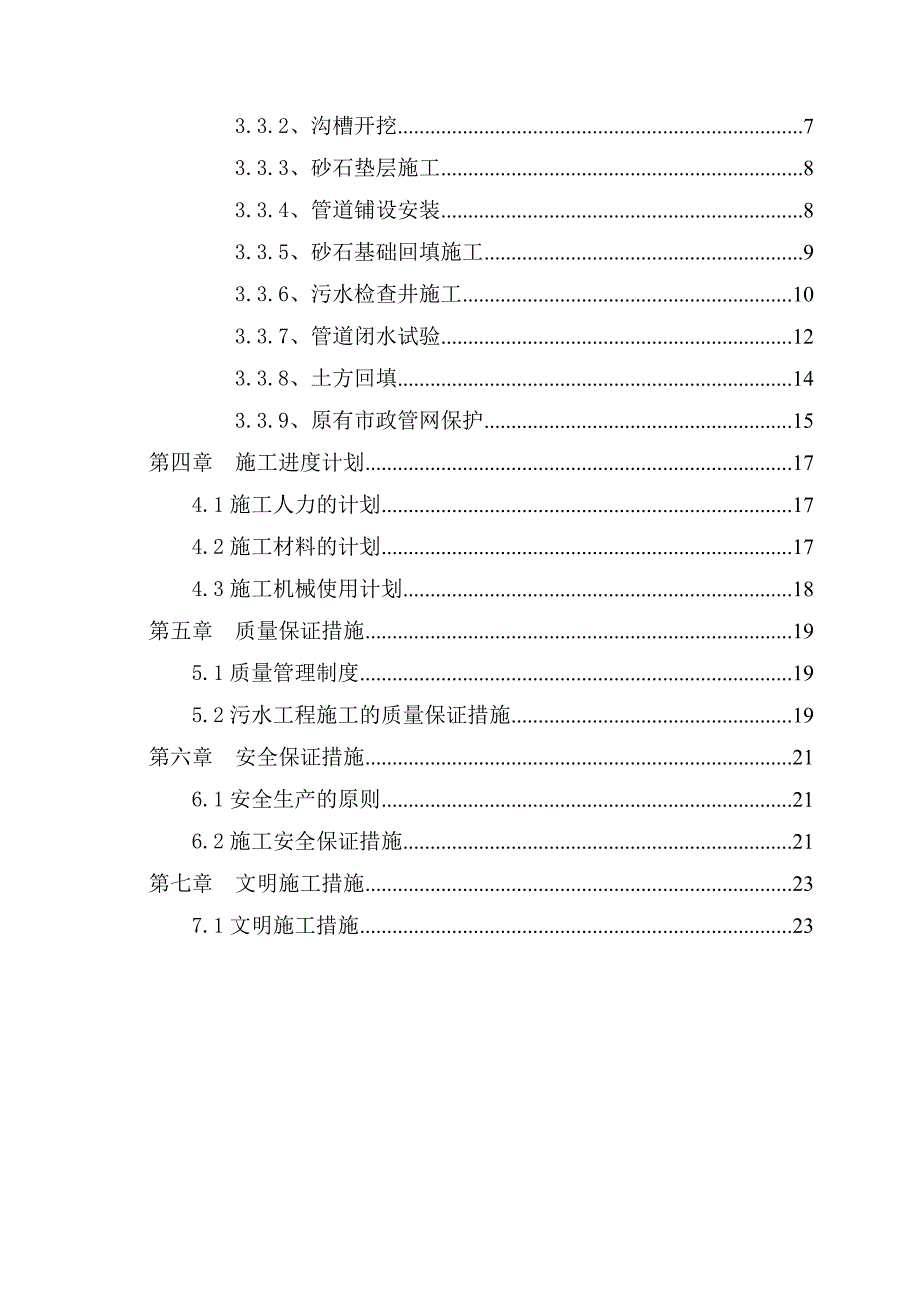

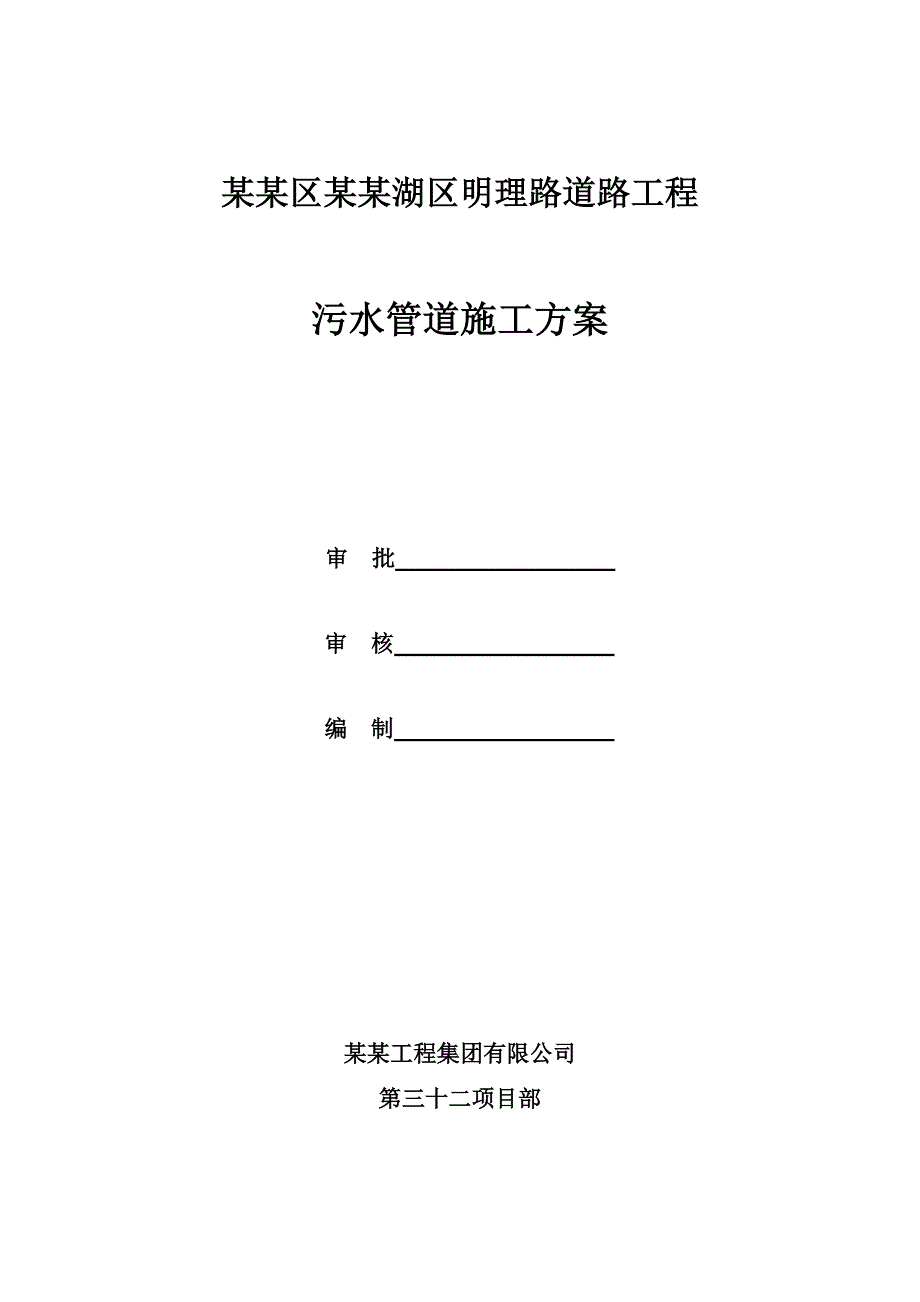

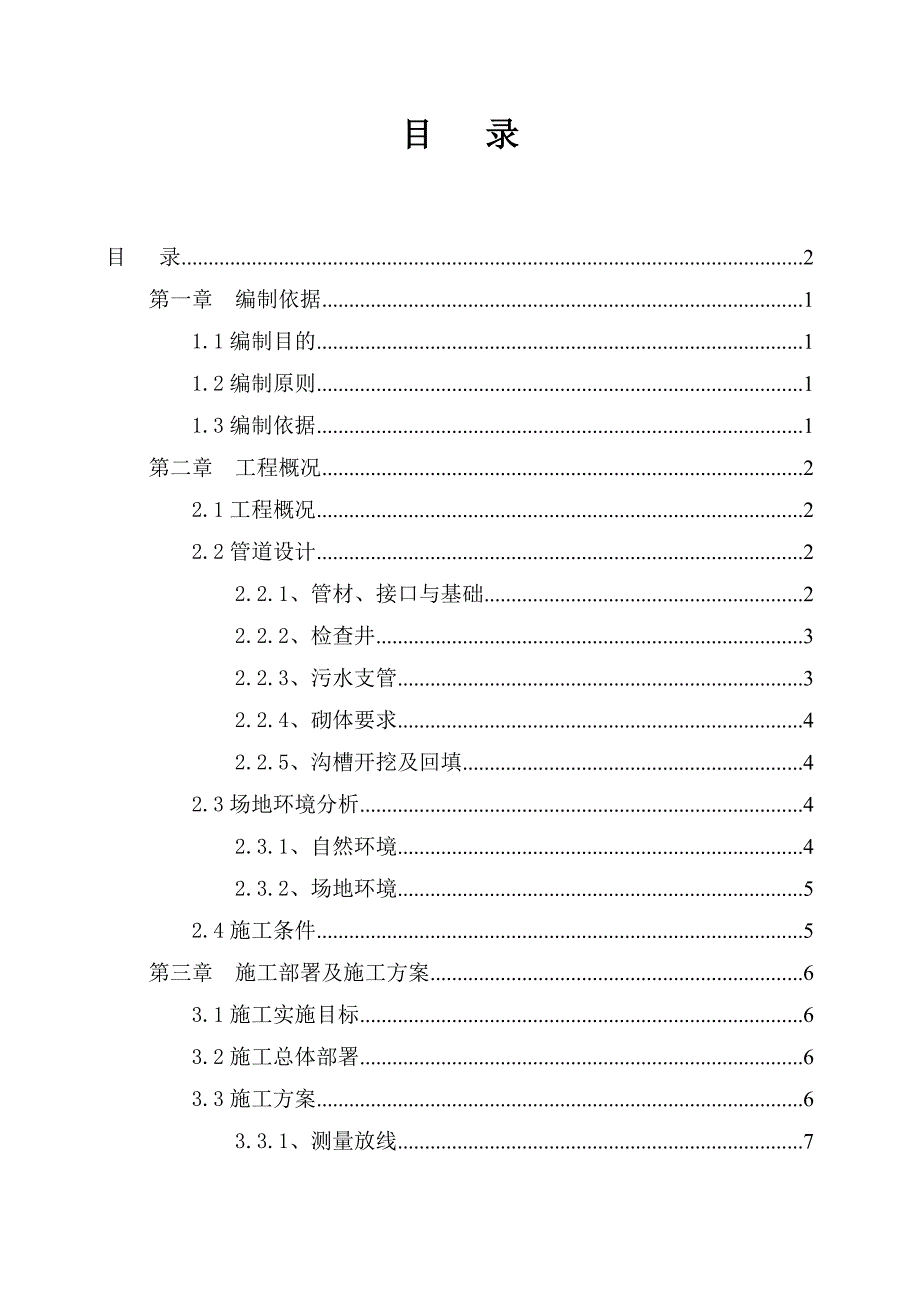

1、某某区某某湖区明理路道路工程污水管道施工方案 审 批 审 核 编 制 某某工程集团有限公司第三十二项目部目 录目 录2第一章 编制依据11.1编制目的11.2编制原则11.3编制依据1第二章 工程概况22.1工程概况22.2管道设计22.2.1、管材、接口与基础22.2.2、检查井32.2.3、污水支管32.2.4、砌体要求42.2.5、沟槽开挖及回填42.3场地环境分析42.3.1、自然环境42.3.2、场地环境52.4施工条件5第三章 施工部署及施工方案63.1施工实施目标63.2施工总体部署63.3施工方案63.3.1、测量放线73.3.2、沟槽开挖73.3.3、砂石垫层施工83.3.4
2、、管道铺设安装83.3.5、砂石基础回填施工93.3.6、污水检查井施工103.3.7、管道闭水试验123.3.8、土方回填143.3.9、原有市政管网保护15第四章 施工进度计划174.1施工人力的计划174.2施工材料的计划174.3施工机械使用计划18第五章 质量保证措施195.1质量管理制度195.2污水工程施工的质量保证措施19第六章 安全保证措施216.1安全生产的原则216.2施工安全保证措施21第七章 文明施工措施237.1文明施工措施23第一章 编制依据1.1编制目的本施工组织设计的编制目的，旨在为某某区某某湖区明理路工程投标阶段提供较为完善的纲领性文件。在施工阶段，我们将结
3、合以往类似工程施工管理经验，对投标阶段施工组织设计作适当调整，以便更好地指导工程施工管理，以确保实施优质、按期、高效、低耗、安全、文明地完成本工程的建设。1.2编制原则一、遵循招标文件及招标补遗书的各项条款的原则。二、坚持招标文件和设计施工图纸中的技术规范的原则，正确组织施工，确保工程质量达到合格标准，确保产品使业主满意。三、实行“项目法施工”的原则。四、坚持实事求是的原则，根据本单位的实力，确保施工组织的可行性先进性和合理性。五、充分发挥机械化、专业化、军事化管理模式的企业优势的原则。六、确保本工程的安全、质量、进度和文明施工均满足业主要求。1.3编制依据一、施工招标文件、施工图纸以及招标答
4、疑会议纪要和文件。二、本工程地质情况以及结合本工程现场踏勘的实际情况。三、国家、省、市现行有关法律、法规、技术规范和定额等。四、相关工程建设施工标准规范。第二章 工程概况2.1工程概况明理路位于郑州市某某区某某湖区，为该地区的一条南北向城市主干路，本次工程南起姚桥路，北至新龙路，全长1290.82米。工程沿线分别与贾鲁街、刘江西路相交，其中姚桥、贾鲁街、刘江西路为同期设计道路，新龙路为规划道路。明理路（姚桥路-新龙路）规划红线为50m，两幅路，标准断面布置为：50米（红线宽）-3米（人行道）-5米（非机动车行道）-2米（机非分隔带）-12米（机动车行道）-6米（中央分隔带）-12米（机动车行道
5、）-2米（机非分隔带）-5米（非机动车行道）-3米（人行道）。本次设计污水工程分为两个系统：一、新龙路刘江西街段由北向南敷设d500污水管道，收集沿线污水，排入刘西江街同时设计d600污水管中；二、贾鲁河姚桥路段由北向南敷设d500污水管道，收集沿线污水，排入姚桥路d900现状污水管中。设计污水管位：中西1.0米。本污水工程采用开槽法进行施工。在本工程设计范围内K0+800处有一东北至西南走向的国防光缆，请开挖前联系保护单位及人工挖探坑后在进行污水管道的施工作业。2.2管道设计2.2.1、管材、接口与基础本次设计均采用钢筋混凝土承插口管，管顶覆土小于4.5米的d500采用钢筋混凝土承插口级管，
6、管顶覆土大于4.5米的d500采用钢筋混凝土承插口级管，d600污水管采用钢筋混凝土承插口级管，d400污水管全部采用钢筋混凝土承插口级管，施工时插口插入方向与水流方向一致，选用的钢筋混凝土管应符合GB/T11836-2009标准要求。均采用橡胶胶圈接口（06MS201-1页23），本次污水管道均采用180度砂石基础（06MS201-1页11）。砂石基础底宽同沟槽开挖底宽。2.2.2、检查井一、圆形管道采用混凝土模块式排水检查井，按06MS201-4选取。主管道、路口检查井以及用户支管预留井，除特殊标明外，井型均为9001500圆形污水检查井（1100），详见06MS201-4页14。垫层下增
7、设200厚水泥石灰稳定土（水泥：石灰：土=4：12:84)垫层，垫层直径大于检查井基础200。二、路面范围之内检查井井口加固要求见道路设计图-检查井加固图。设计路面范围之外检查井的回填方法为：回填材料为水泥石灰土灰稳定土（水泥：石灰：土=4：12:84)，回填范围为井周围50cm，外围按1:0.5放坡处理。并且回填时须分层对称回填、夯实，满足压实度要求。三、路面范围内检查井井顶高与检查井处设计路面平。路面范围以外检查井顶高与临近的道路红线处人行道高程一致。若该井上高于周边地形高程相差较大，应将井口周围2m范围内做至与井顶平，2m范围外按边坡系数m=1.5放坡。四、检查井盖采用球墨铸铁井盖及球墨
8、铸铁支座,检查井井盖采用700，D400型,安装详见图集06MS201-6页4、9，井盖应符合国家标准检查井盖（GB/T23858-2009)。检查井爬梯采用塑钢材质踏步（爬梯），尺寸及安装分别详见06MS201-6页16、17。五、管道接入混凝土模块式检查井前应包封处理，详见06MS201-4页89。2.2.3、污水支管为方便用户接管，各路口之间每隔一定距离均设用户支管，用户支管管长、管径、坡度依平面图所示，如未注明均以垂直方式接入干管，末端设检查井一座，检查井井型均为9001500圆形污水检查井（1100），详见06MS201-4页14；支管位置、数量等建设方可根据实际需要调整。若征地不到
9、位，支管无法一次施工到位，应对末端进行砖砌封堵，并做支管标记。2.2.4、砌体要求所有砖砌体采用实芯、非粘土砖砌筑，不低于M7.5水泥砂浆和MU10砖标准，符合郑州市建设委员会郑建200798号文关于促进新型墙体材料发展全面禁用粘土类墙体材料的通知的要求。2.2.5、沟槽开挖及回填沟槽开挖时不应超挖，要人工清底，放坡、支护、分级应严格按照规范要求，根据施工期间地下水位确定合理降水措施，不得带水施工。同时注意对沟槽影响范围内建筑物的保护。沟槽应在管道闭水实验合格后及时回填，分层夯实，回填时两侧应两侧同时进行。沟槽开挖时管道基底之下的垃圾要全部清理干净，要求清除至原状土，并换填素土、分层夯实。软湿
10、地基处理措施：有地下水时要采取降水措施，保证降水效果；管道基础下软基厚度不足80cm时，将软基全部清除，用素土换填并分层夯实，在按常规设置基础垫层；管道基础之下软基厚度大于80cm时，将软基清除80cm后，先用砖渣稳固地基，再铺垫水泥石灰土两层（厚30cm)，其上再进行管道基础正常敷设；若软基清除80cm后挖出淤泥，则需首先进行抛石挤淤，稳固地基后再铺筑砖渣及30cm厚水泥石灰土垫层，最后进行管道基础正常施工。2.3场地环境分析2.3.1、自然环境工程路线所经地区属温热带季风型大陆气候，春季温和干燥，夏季炎热多雨，秋季天高气爽，冬季寒冷干旱。全年平均气温14.3oC，极端最高气温42.5 oC
11、，极端最低气温-17.9 oC，最热在七月。本地区的主导风向为西南风和南风，风平均在12%以上，这主要是受季风的影响。全年降水量在669.30mm左右，一般集中在68月份，这四个月平均占全年降水量的65%，历年最大降水量为1283.46mm，历年最小降水量为320.7mm。2.3.2、场地环境本工程场地位于某某区某某湖地区中部，地貌单元属黄河冲积平原东部泛滥区，沿线有大量鱼塘，局部分部有道路及房屋建筑，原始地形平坦，后因人工开挖鱼塘。地势南高北低，地貌单一。2.4施工条件根据现场实地勘查，现场有大量的杨树和房屋等待拆迁完成后才具备施工条件，其中：一、供水：施工用水由承包商现场自行打井解决，如需
12、要施工现场可配备水车。二、供电：由业主协调就近搭接城市供电系统，施工用电开工前到位，满足施工要求，如需要施工现场可配发电机等设备。第三章 施工部署及施工方案3.1施工实施目标本施工组织设计的指导思想是：以质量为中心，建立工程质量保证体系，选派本公司最佳的项目经理和工程技术人员，按项目法施工管理，运用IS09001国际质量标准管理，积极推广新技术、新工艺、新材料，精心组织，科学管理，优质、高速、安全地完成施工任务。3.2施工总体部署排水施工的总体部署原则：在确保招标文件要求的总工期同时，确保工程质量和施工安全。3.3施工方案本工程的污水管采用II、级钢筋混凝土管（承插口），管径从d400d600
13、。管基要求采用砂石基础。基坑开挖到基础底后，必须对排水管的地基进行处理、检测。地基容许承载力必须达到100Kpa，如果发现基础底承载力和设计有出入，通知设计人员处理后再进行排水管安装。施工工艺流程图：施工准备测量放线基坑开挖基底处理、坑底夯实添铺砂石垫层下管、安管砂石基础回填砌筑检查井管道闭水试验基坑回填3.3.1、测量放线一、沟槽开挖前根据设计图纸进行中线定位；测量各井位原地面高程，计算开挖深度及上口开挖宽度。沟槽开挖的关键是确定开挖宽度。根据槽深及土质情况，按施工规范或技术规程要求，选取既不会造成沟槽塌方，又减少开挖量的最小需要槽底宽度（管道结构宽与两侧工作窨宽之和），经过计算确定沟槽上口
14、开挖边线。在计算出上口开挖宽度后，同时用白灰撒出开挖线。在调查出的有地下管线位置采用人工开挖，无地下管线处采用挖掘机开挖，人工配合清理槽底。二、开挖过程中，必须对中线，高程、基坑下口线，沟槽底工作面的宽度进行检测，并在人工清底前测放高程控制桩；人工清底后测放管线基础高程控制桩。3.3.2、沟槽开挖一、先沿灰线直边切出槽边的轮廓线，自上而下分层开挖，从开挖端部逆向倒退按踏步型挖掘，每层清底和出碴，然后逐步挖掘。本工程沟槽局部开挖深度较深，故应在施工时进行合理放坡。在挖方土侧弃土时，应保证边坡和槽壁的稳定，当土质良好时，抛于边的土石方要求距槽边缘1.5m以外，其高度不超过1.5m。沟槽挖出土方一侧堆放，余土应及时平整或机械翻运距沟槽1.5m以外必要时请示业主及监理及时外运，以尽量减少对沟槽的压力及扩大作业面。二、开挖沟槽沿纵向分二段开挖，第一段采用挖掘机挖到距槽底200mm以内时，第二段采用人工开挖距槽底200mm以内土层，测量抄出槽底高程水平线，人工开挖找平并将土方抛向挖掘机方向，以便于挖掘机同时将土方挖运到沟槽上面。同时人工利用经纬仪引桩拉通线，检查距槽边尺寸确定槽宽标准，据此修整槽底，清除槽底土石方渣。三、槽底土基，要保证其强度和稳定，不能超挖，也不能扰动。要有得力的降水措施。如发生超挖或扰动，必须按规程要求进行地基处理后，方可进行管道平基或底板浇筑。四、控制要点：1
