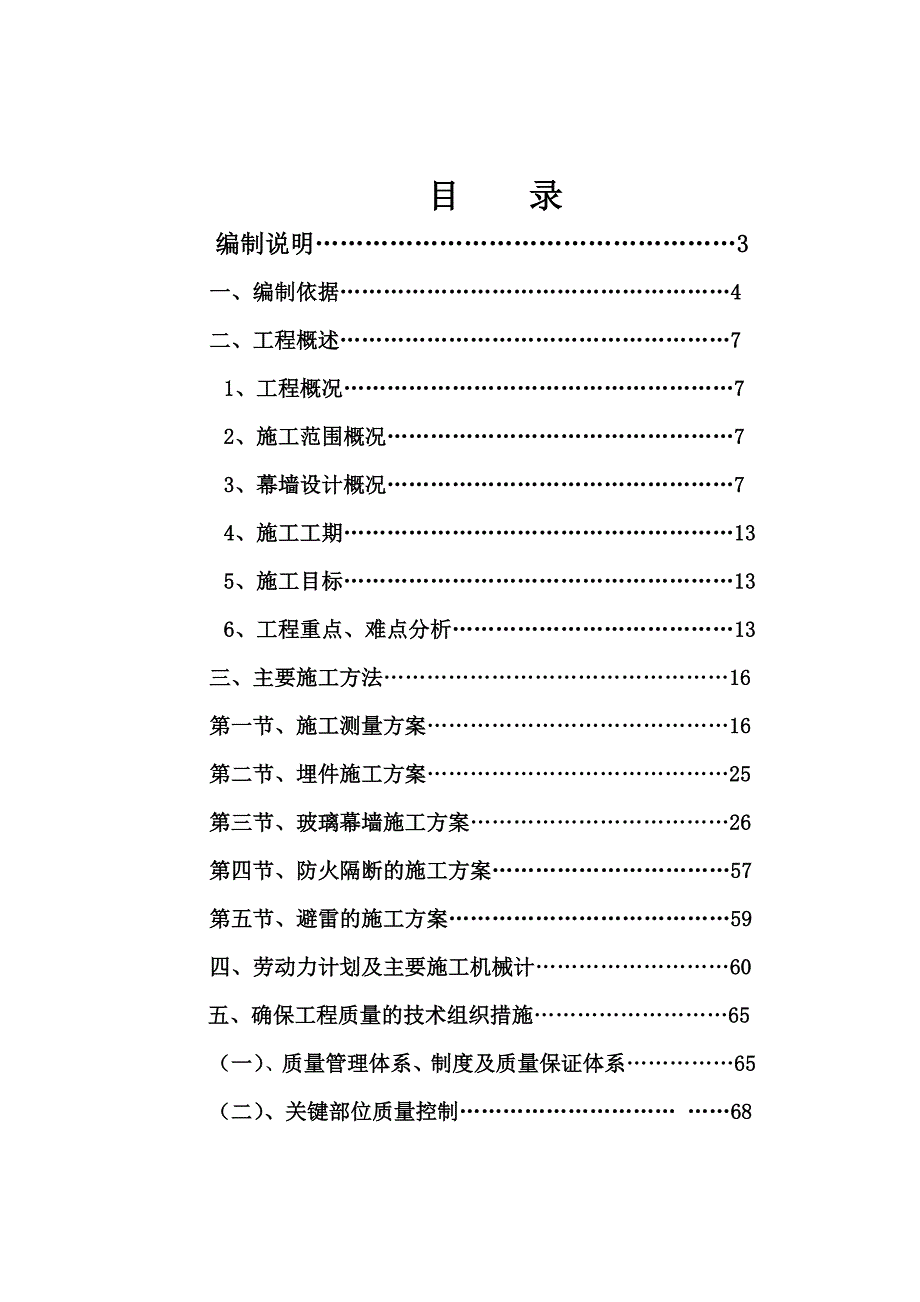

1、目 录编制说明3一、编制依据4二、工程概述71、工程概况72、施工范围概况73、幕墙设计概况74、施工工期135、施工目标136、工程重点、难点分析13三、主要施工方法16第一节、施工测量方案16第二节、埋件施工方案25第三节、玻璃幕墙施工方案26第四节、防火隔断的施工方案57第五节、避雷的施工方案59四、劳动力计划及主要施工机械计60五、确保工程质量的技术组织措施65(一)、质量管理体系、制度及质量保证体系65(二)、关键部位质量控制 68六、确保安全文明施工的技术组织措施72(一)安全施工.72(二)防火安全措施 74(三)文明施工75(四)玻璃安装安全操作规程76(五)主要机械安全操作规

2、程77(六)电焊工安全技术操作交底77(七)气割安全技术操作交底81(八)砂轮机、手电钻使用安全技术操作交底82(九)油漆工安全技术操作交底83(十)电工安全技术操作交底84七、冬、雨季施工措施86八、确保工期的技术组织措施87附件:1、经设计院确认的幕墙施工图纸 2、幕墙设计计算书 3、吊篮布置图 4、施工场地平面布置图九、专家论证表及人员上岗证87编制说明 本专项施工方案依据设计院图纸深化设计,幕墙施工图已经经过设计院审核,审核结论:立面设计符合建筑施工图设计要求,幕墙构造满足防火设计要求,外围护结构热工性能参数及构造做法满足节能设计要求,根据提供的结构支座反力,主体结构满足要求。 根据危

3、险性较大的分部分项工程安全管理办法,施工高度在50m及以上的建筑幕墙安装工程属于超过一定规模的危险性较大的分部分项工程范围,该方案由项目部技术负责人组织项目部工程技术管理人员先进行现场实际研讨确定方案原则,讨论细节,由项目技术负责人编制定稿后,报河南国基公司技术质量部进行审核,河南国基公司总工程师审批,审批后由公司组织专家论证,根据专家论证所提出的问题进行修改后,报项目监理部和建设单位,项目总监审查审批后投入实施。一、 编制依据1、 业主提供的相关文件;2、 施工图纸、图纸会审纪要3、 执行的主要规范、规程、标准建筑幕墙GB/T21086-2007工程测量规范GB50026-2007建筑装饰装

4、修工程质量验收规范GB50210-2001钢结构设计规范GB50017-2003建筑施工安全检查标准JGJ59-99河南省公共建筑节能设计标准实施细则DBJ41/075-2006施工现场临时用电安全技术规范JGJ46-2005建筑施工高处作业安全技术规范JGJ80-91建筑节能工程施工质量验收规范GB50411-2007玻璃幕墙工程技术规范JGJ102-2003金属、石材幕墙工程技术规范(JGJ133-2001)建筑防雷设计规范GB50057-94(2002版)建筑抗震设计规范GB50011-2001建筑幕墙物理性能分级GB/T15225-94建筑玻璃应用技术规程JGJ113-2003全玻璃幕

5、墙工程技术规程DBJ/CT014-2001点支式玻璃幕墙工程技术规程CECS127-2001建筑防腐蚀工程施工及验收规范GB50212-2002建筑工程施工质量验收统一标准 GB50300-2001建筑装饰工程质量验收规范GB50210-20014、 检测验收规范:玻璃幕墙工程技术规范 JGJ102-2003金属与石材幕墙工程技术规范 JGJ133-2001玻璃幕墙工程质量检验标准 JGJ/T139-2001建筑工程施工质量验收统一标准GB50300-2001建筑装饰装修工程质量验收规范GB50210-2001国家住宅装饰装修工程施工GB/50327-2001建筑幕墙风压变形性能测试方法GB/

6、T15227-94建筑幕墙雨水渗透性能测试方法GB/T15228-94建筑幕墙空气渗透性能测试方法GB/T15226-94建筑幕墙平面内变形性能检测方法GB/T18250-2000建筑外窗保温性能分级及检测方法GB/T8484-2002建筑外窗气密性能分级及检测方法GB/T7107-2002建筑外窗抗风压性能分级及检测方法GB/T7106-2002建筑外窗水密性能分级及检测方法GB/T7108-20025、 材料规范:铝及铝合金阳极氧化,阳极氧化膜的总规范 GB8013-2000铝及铝合金板材GB3880-97建筑用铝型材,铝塑板氟碳喷涂层GB/T133-2000变型铝及铝合金化学成份GB31

7、90-2008钢结构工程施工质量验收规范GB50205-2002铝幕墙板氟碳喷涂铝塑板YS/T429.2-2000浮法玻璃GB11614-2009钢化玻璃GB9963-2002(设计采用GB9963-98)幕墙用钢化玻璃与半钢化玻璃GB17841-1999中空玻璃GB11944-2002夹层玻璃GB9962-99碳素结构钢GB700-2006优质碳素结构钢技术条件GB699-1999硅酮建筑密封胶GB/T14683-2003建筑用硅酮结构密封胶GB16776-2005中空玻璃用弹性密封剂JC486-92建筑密封材料试验方法GB/T13477.113477.20-2000混凝土接缝用密封胶JC/

8、T881-2001幕墙玻璃接缝用密封胶JC/T882-20016、 国家现行有关强制性标准的规定规范及招标文件中要求的其它规范。二、 工程概述1、工程概况工程名称:许昌广电大厦外幕墙工程工程地点:许昌市东区建设单位:许昌市政府监理单位:河南宏业建设管理有限公司施工单位:河南国基建设集团有限公司结构类型:钢筋混凝土框架-核心筒结构。建筑及结构概况:本工程主楼地上层22层,地下一层,建筑面积32776.29平方米,建筑高度110米。幕墙面积约17500平方米。工程造型优美、外观新颖,为一栋现代化的高楼。由于该分项工程工期较紧、结构比较复杂,施工的难度与强度较大,所以要想真实地把设计师的意图表现出来

9、,使完美的蓝图变为现实,不但要有技术上的措施保证,而现场施工组织设计显得尤其重要,因此,我公司领导及技术人员为此做了大量的工作,以确保工程保质保量安全如期地竣工。2、施工范围概况:玻璃幕墙、铝板幕墙、钢构雨棚、铝百叶及组成幕墙系统其它组件的安装施工。3、幕墙设计概况: 3.1、外墙装饰类型:3.1.1、明框玻璃幕墙:分布于大楼四周从底部至女儿墙顶部;横竖龙骨采用国家免检知名企业生产的优质铝合金型材,表面做氧化处理。玻璃采用6+12A+6Loe-E双钢化中空镀膜玻璃,颜色由建设单位最终确认。3.1.2、铝合金百叶:分布于大楼玻璃幕墙层间及女儿墙的部位,采用国家免检知名企业生产的优质铝合金型材,表

10、面做氧化处理,安装于玻璃幕墙的延伸上来的铝合金龙骨上。在铝合金百叶内侧先安装6mm厚防火玻璃,然后在表层安装铝合金百叶,既美观大方,又节能防火。3.1.3、铝单板幕墙:分布于配楼部分墙面、玻璃幕墙收口及女儿墙收口部位,采用2.5mm厚铝单板,表面采用环保的氟碳喷涂处理。3.2、材料:3.2.1、玻璃:采用6+12A+6 Loe-E双钢化中空镀膜玻璃,所有玻璃外观质量和技术指标,除应符合现行标准浮法玻璃GB11614-1999的有关规定,尚应符合国家现行标准建筑用安全玻璃GB15763.2-2005及中空玻璃GB/11944-2002等有关规定,所有玻璃均进行倒棱磨边处理。3.2.2、铝合金型材

11、:本工程采用的铝型材材质立柱及横梁为T6,其他材质为T5,质量符合铝合金建筑型材GB5237-2006中的规定,铝型材表面均进行阳极氧化处理,保证铝合金装饰表面的耐候性能。3.2.3、钢材:本工程所用钢材采用Q235B,材质符合碳素结构钢GB/700、优质碳素结构钢GB/T699及玻璃幕墙工程技术规范JGJ102-2003的第3.1.2条中的规定,钢材表面进行热镀锌处理,锌膜厚度符合GB/T13912的有关规定。3.2.4、胶类:本工程所采用的胶类符合建筑用硅酮结构密封胶GB16776的规定,采用中性硅酮胶。根据使用功能的不同,分别采用专用的中性硅酮结构密封胶及中性的硅酮耐候密封胶。3.2.5

12、、五金配件及紧固件:本工程中五金件须满足紧固件机械性能 不锈钢螺栓、螺钉和螺柱GB/T3098.6和紧固件机械性能不锈钢螺母GB/T3098.15的规定,牌号为A2-50,螺纹连接的公差配合及构造应符合GB/T20666-2006有关标准的规定,幕墙主要五金配件的使用寿命应满足设计要求;紧固件规格和尺寸应有足够的承载力和可靠性。需要放置后置埋件的,除了表明的之外,一律采用M12*160化学锚栓进行连接。3.2.6、其它材料:橡胶制品采用三元乙丙橡胶,密封胶条为挤出成型,橡胶块为压膜成型,并符合现行国家标准建筑橡胶密封垫预成型实芯硫化的结构密封垫用材料HB/T5574的有关规定,肖氏硬度705并

13、具有20%至35%的压缩度,性能符合建筑橡胶密封垫预成型实芯硫化的结构密封垫材料使用规范GB19711、中空玻璃用弹性密封胶JC/T486和建筑窗用弹性密封剂JCT485中的有关规定。玻璃幕墙的隔热保温材料,宜采用岩棉、矿棉、玻璃棉、防火板等不燃烧或者难燃烧材料。3.3、节能设计:3.3.1、本工程玻璃幕墙为全明框结构形式,幕墙玻璃采用6+12A+6 Loe-E双钢化中空镀膜玻璃,Low-E玻璃为近年来较为新型的绿色环保节能幕墙玻璃,集高效节能和绿色环保为一体,具有较高的隔热保温和隔音性能,为近年来新兴的高档次的幕墙玻璃材料。3.3.2、密封垫和密封胶条:本工程所有密封垫和密封胶条采用黑色高密度的三元乙丙橡胶制品,并符合现行的国家标准的有关规定,密封垫挤压成块、密封胶条为挤压胶条,具有良好的压缩度。3.3.3、空气渗透性(气密性):空气渗透性能系指在风压作用下,其开启部位为关闭状态的幕墙透过空气的性能。气密性能指标应符合GB50176的有关规定,并满足GB50189、JGJ132、JGJ134、JGJ26、JGJ75的
