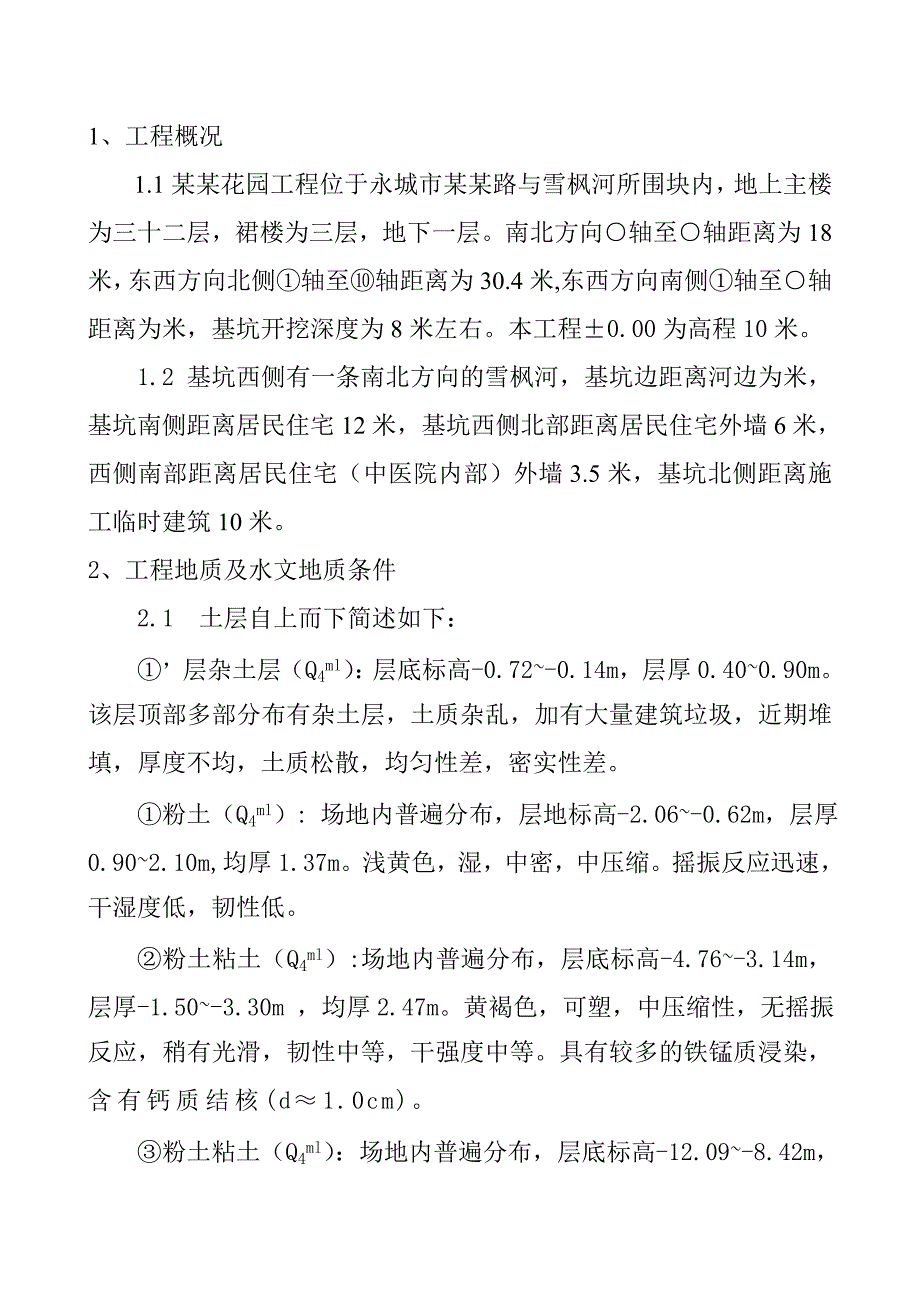

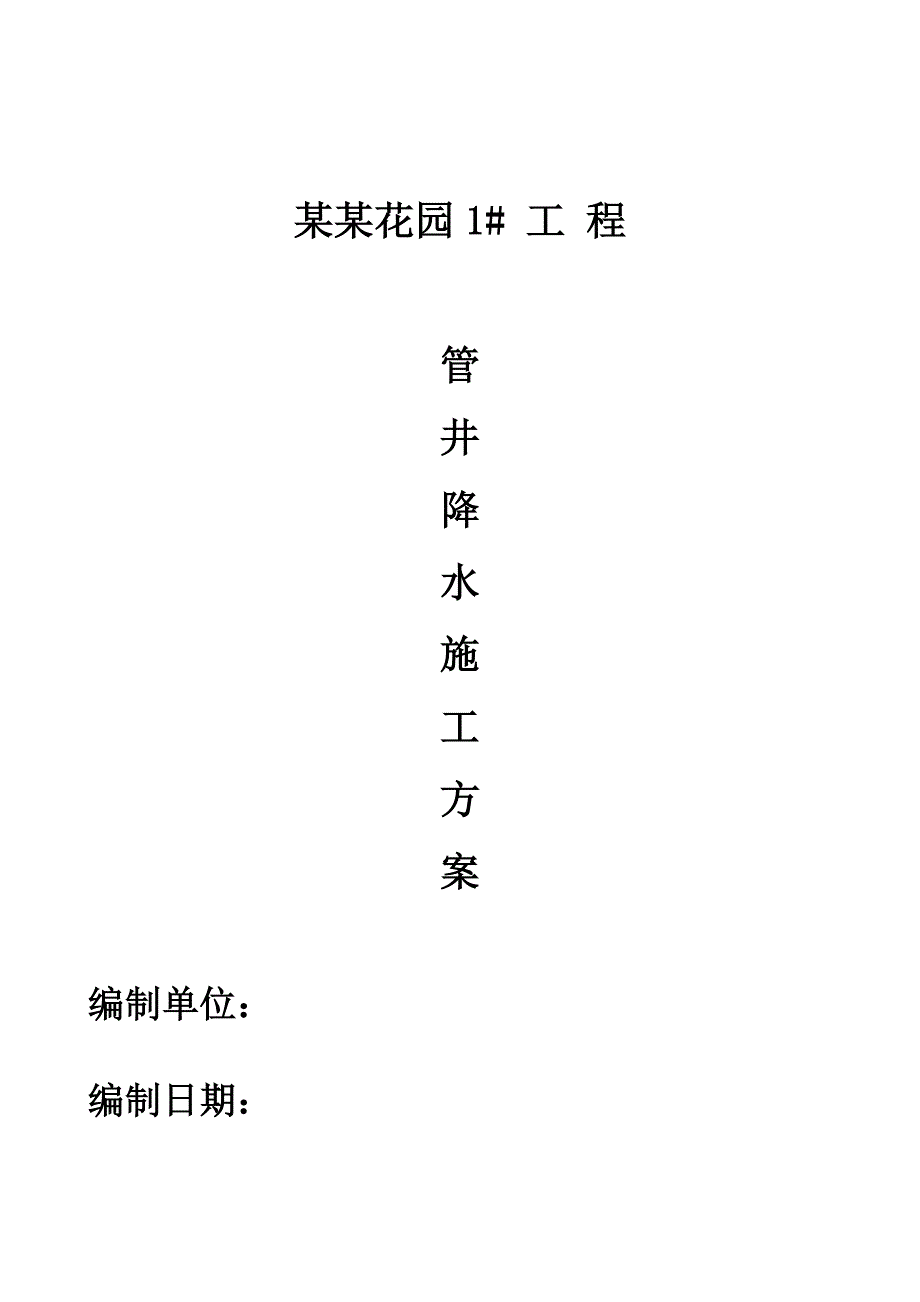

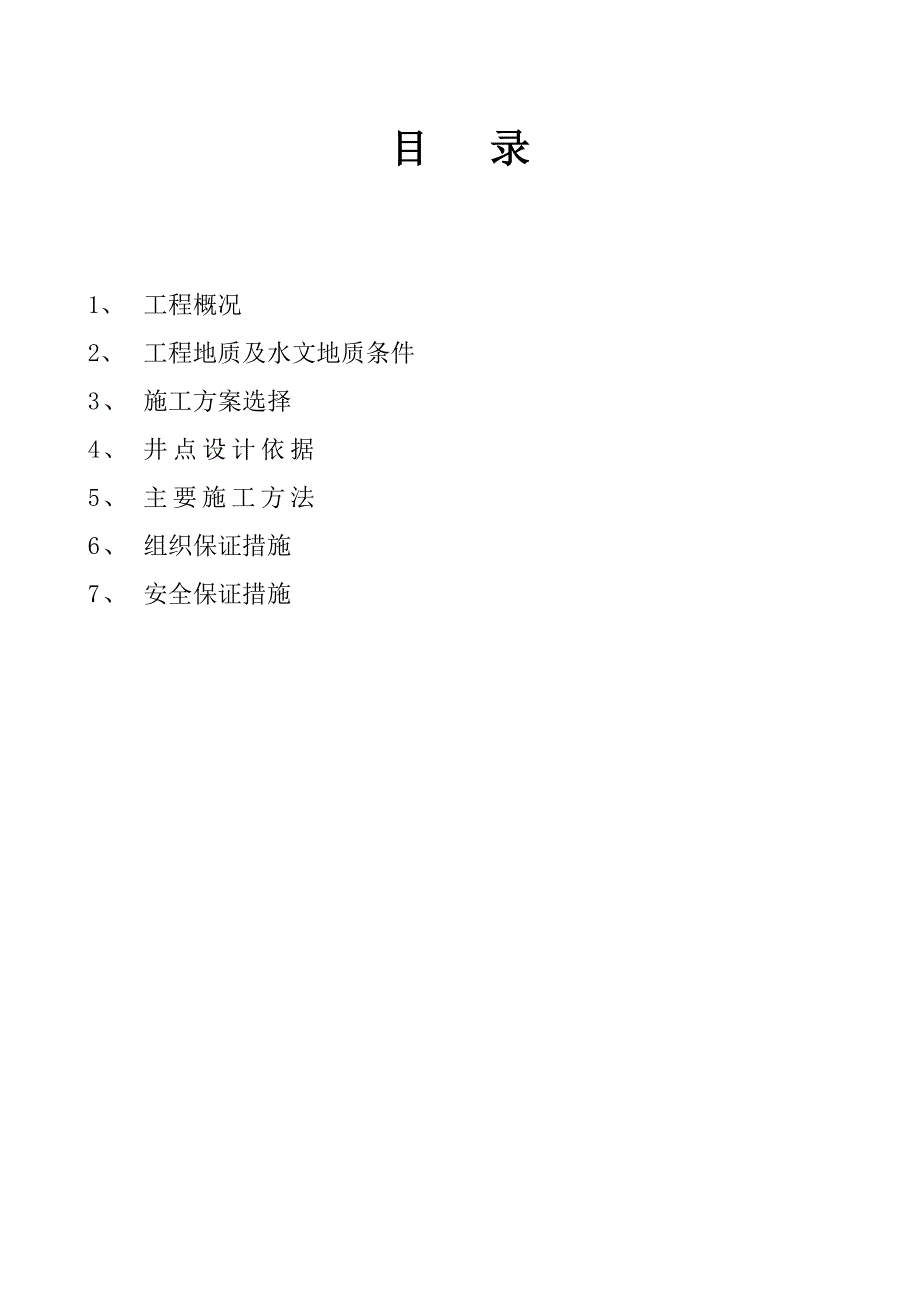

1、某某花园1# 工 程管井降水施工方案编制单位：编制日期：目 录1、 工程概况2、 工程地质及水文地质条件 3、 施工方案选择4、 井点设计依据5、 主要施工方法6、 组织保证措施7、 安全保证措施 1、工程概况1.1某某花园工程位于永城市某某路与雪枫河所围块内，地上主楼为三十二层，裙楼为三层，地下一层。南北方向轴至轴距离为18米，东西方向北侧轴至轴距离为30.4米,东西方向南侧轴至轴距离为米，基坑开挖深度为8米左右。本工程0.00为高程10米。1.2 基坑西侧有一条南北方向的雪枫河，基坑边距离河边为米，基坑南侧距离居民住宅12米，基坑西侧北部距离居民住宅外墙6米，西侧南部距离居民住宅（中医院内
2、部）外墙3.5米，基坑北侧距离施工临时建筑10米。2、工程地质及水文地质条件 2.1 土层自上而下简述如下： ，层杂土层（Q4ml）：层底标高-0.72-0.14m，层厚0.400.90m。该层顶部多部分布有杂土层，土质杂乱，加有大量建筑垃圾，近期堆填，厚度不均，土质松散，均匀性差，密实性差。 粉土（Q4ml）: 场地内普遍分布，层地标高-2.06-0.62m，层厚0.902.10m,均厚1.37m。浅黄色，湿，中密，中压缩。摇振反应迅速，干湿度低，韧性低。粉土粘土（Q4ml）:场地内普遍分布，层底标高-4.76-3.14m，层厚-1.50-3.30m ，均厚2.47m。黄褐色，可塑，中压缩性
3、，无摇振反应，稍有光滑，韧性中等，干强度中等。具有较多的铁锰质浸染，含有钙质结核(d1.0cm)。 粉土粘土（Q4ml）：场地内普遍分布，层底标高-12.09-8.42m，层厚3.407.30m，均厚5.21m。褐黄色，可硬塑，含钙质结核（d0.50m），中压缩性，切面光滑，摇震反应无，干强度高，韧性中等。该层在中上部夹有一粉土透镜体，定为，。，粉土（Q4ml）：场地内普遍均布，层底标高-7.26-5.72m，层厚0.601.40m,均厚0.95m。黄褐色，湿，稍密中密，中压缩性。摇振反应迅速，干强度低，韧性低。粉土（Q4ml）：场地内普遍均布，层底标高-18.14-16.96m，层厚6.30
4、7.80m，均厚6.69m。浅黄色，湿，中密，中压缩性，摇振反应迅速，光泽无，干强度低，韧性低。，粉土粘土（Q4ml）：该层主要分布在场地的北部，南部有缺失，层底标高-15.74-12.19m，层厚0.604.50m，均厚1.90m。浅灰色深灰色，可塑，中压缩性，无摇振反应，稍有光滑，韧性中等，干强度中等。粉土粘土（Q4ml）：该层主要分布阻碍场地的东部，西部有缺失，层底标高-19.54-18.46m，层厚0.901.80m,均厚1.28m。浅灰色深灰色，可塑，中压缩性，无摇振反应，稍有光滑，韧性中等，干强度中等。粉土夹粉质粘土（Q4ml）：场地内普遍分布，层底标高-23.14-19.83m，
5、层厚2.004.30m，均厚2.74m。浅黄色，湿，中密，中压缩性，摇振反应迅速，光泽无，干强度低，韧性低。局部夹有粉质粘土薄层，棕黄色，可塑，含钙质结核（d0.50m），具铁、铝质浸染，粉土粘土（Q4ml）：场地内普遍分布，层底标高-25.44-22.77m，层厚1.203.20m，均厚2.23m。棕黄色，可塑，含锰质浸染斑点，中压缩性，无摇振反应，稍有光滑，韧性中等，干强度中等。粉土夹粉质粘土（Q4ml）：场地内普遍分布，层底标高-34.32-32.76m，层厚8.0011.20m，均厚10.17m。棕黄色，可塑，含锰质浸染斑点(d1.0cm)，中压缩性，无摇振反应，稍有光滑，韧性中等，干
6、强度中等，该层以粉质粘土为主，局部夹有多层粉土薄层，棕黄色，质纯，湿，密实，中压缩性，摇振反应迅速，光滑无，干强度低，韧性低。单层厚度d0.60m。粉土粘土（Q4ml）：已揭露层底标高-38.26-36.94m，层厚2.805.50m，均厚3.87m。棕黄色，可塑，含黑色锰质斑点，中压缩性，切面光滑，无摇振反应，干强度高，韧性中等。粉土粘土与粉质互层（Q4ml）：已揭露层底标高-43.39-41.38m，层厚4.305.90m，均厚5.25m。该层粉质粘土与粉土呈交互韵律沉积的互层状。粉质粘土：棕褐色，可硬塑，含锰质浸染斑点(d1.0cm)，中压缩性，无摇振反应，稍有光滑，韧性中等，干强度中等
7、，干强度中等。单层厚度2.03.0m。粉土：棕黄色，质纯，湿，中密密实，中压缩性，摇振反应迅速，光滑无，干强度低，韧性低。单层厚度d0.60m。单层厚度1.02.0m。粉土粘土（Q3ml）：已揭露层底标高-47.96-45.08m，层厚3.005.40m，均厚3.93m。棕褐色，可硬塑，无摇振反应，稍有光滑，韧性中等，干强度高，中压缩性。具有较多的锰质浸染，含有钙质结核(d1.0cm)。 粉砂夹粉土（Q3ml）：已揭露层底标高-54.18-52.42m，层厚5.908.70m，均厚6.82m。灰黄色，中密密实，低压缩性。矿物成分以石英、长石为主，云母次之，暗色矿物少。分选性好，磨圆度较高。局部
8、颗粒细，相变为粉土：棕黄色，质纯，湿，密实，中压缩性，摇振反应迅速，光滑无，干强度低，韧性低。单层厚度d0.60m。粉土粘土（Q3ml）：为揭穿，最深揭露埋深65.00m，最大揭露层厚度12.70m。棕黄色，硬塑坚硬，稍有光滑，无摇振反应，干强度高，韧性中等，中压缩性。具有较多的铁锰质浸染，含有钙质结核(d3.0cm)。局部颗粒粗，相变为粉土薄层，厚度小于0.30m。 2.2 地下水 场内稳定水位埋深5.906.20m，标高-5.60-6.00m，属潜水，主要赋存于第，粉土及下层各层粉土、砂层内。根据区域性水位观测资料，本工程抗浮设计水位标高可取-3.00m。该工程基础最大埋深6.50m，根据
9、地区经验，上部粉质粘土及粉土综合渗透系数可取0.4m/d；粉土层渗透系数可取3.00m/d。3、 施工方案选择3.1 基坑降水是工程的先行工作，由于地下水位较浅和地下水的毛细上升作用，地基土中的空隙几乎为水所饱和，地基土的粘度很大，使得开挖和倾倒困难。为了确保土方开挖的顺利施工必须在土方开挖前10天进行降水。3.2 人工降水的方法有多种：轻型井点、喷射井点、电渗降水、管井井点等。结合本工程的水文地质条件和该地区以往降水经验，对各种降水方法施工可行性和工程造价的综合比较分析后认为：采用管井井点降水是本工程优选的方法。其优点在于：降水效果好、作业条件简单、运行管理方便、操作维修简便、运行成本低、可
10、塑性大。4、井点设计依据4.1依据4.1.1本工程的岩土勘察报告4.1.2本工程的施工图4.1.3建筑与市政降水工程技术规范（JGJ111-98）4.1.4临近基础降水工程成功案例4.2 管井降水计算4.2.1 基坑涌水量Q=1.366K（2HS）S/（1R/r0）Q基坑涌水量K土壤的渗透系数，根据某某花园工程岩土工程勘察报告可知，K=0.3m/dH潜水含水层的厚度根据岩土工程勘察报告可知，抗浮水平标高为-3m,降水井深为23H=h3=233=20mS基坑水位降深S=8.230.5=5.7mR降水影响半径根据经验和岩土工程勘察报告，对降水影响半径按下式计算R=2S（KH）1/2 R=25.7（
11、0.320）1/2 =27.9mr0基坑等效半径r0=（A/3.14）1/2 A为基坑面积r0=（A/3.14）1/2=（1097/3.14）1/2=18.7mQ=1.366K（2HS）S/（1R/r0）=1.3660.3（2172.7）2.7/（112.2/18.7）=m3/d4.2.2 单井出水量q=65rsLK1/3 q单井出水量rs过滤器半径，现场采用直径400的砼管管井，故rs=0.20m L过滤器进水部分长度，按L=1m计算K土壤的渗透系数 q=65rsLK1/3=653.140.1510.31/3 =m3 4.2.3 管井数量n=1.1Q/q=1.1171.4/17.9=10.5
12、 取5口管井由于管井降水时，一般采用一个以上的井，降水井同时抽水时，互相形成干扰，单井的实际出水量会大为减少并考虑到西侧雪峰河影响，故要增加一管井数量。4.3 管井设计4.3.1 每个管井的降水影响半径一般为29米左右，在基坑周围按20米的井距布置管井，大概需要5口管井，因本工程侧西为雪峰河，长年流水，且地下室施工正值多雨季节，故在西侧2口管井距离较近，其他四口基坑周边均分。井深为23米，孔径为400mm，滤管为DN400mm的砼管。管井位置布置见平面布置图。4.3.2,若电梯井、集水坑在开挖时有积水情况，可根据情况在电梯井、集水坑旁增设管井，以降低地下水。4.4地表排水在基坑底周边布置一圈排
13、水沟，排水沟深500mm,宽300mm，在排水沟上每30米留一个1米1米1米的集水坑，排水沟底按0.5%坡度向集水坑找坡。排水沟采用砖砌筑水泥砂浆抹面。排水沟与坡顶间浇筑100厚C15混凝土垫层，坡向排水沟，坡顶砌筑200高挡墙，防止雨水进入基坑。管井所抽地下水直接排至市政污管网。5、主要施工方法5.1施工顺序：设备进场井点定位管井施工试抽水开始降水基础施工基础回填管井封闭设备退场。5.2 管井定位根据轴线控制点，用经纬仪、钢卷尺定位。5.3 成井采用泥浆护壁回旋钻机钻进成孔。成孔后要洗井冲净孔底沉渣，并连续下入井管和滤料。5.4 安装管井1、管：400，壁厚为5.0mm的砼管，长1m，井底的
14、下端用钢丝绳困在石墩上面，钢丝绳的另一端在地面上固定。石墩的上面打有蓸孔400，水泥管就放在蓸孔内，水泥管露出石墩500高，在地面上水泥管外包两层竹皮或滤网，滤网采用编织布，外部再包一层网眼较大的尼龙丝网，每隔5060mm用10号铅丝绑扎一道，滤管另一端与井点管进行连接。2、井点管：400，壁厚为5.0mm的水泥管。3、连接管：也是砼管和总管连接，采用8号铅丝绑扎，应扎紧以防漏气、用法兰盘加橡胶垫圈连接，防止漏气、漏水。4、抽水设备：水泵、排水管6、移动机具：自制移动式井架(采用旧设备振冲机架)、牵引力为6t的绞车。5.5 洗井管井安装后，及时放入1.5千瓦的高扬程水泵抽水洗井，防止时间闲置，
15、使滤管堵塞。5.6 抽水洗井1224小时后，流出清水，即可连续抽水。如出现出水混浊并大量含有粉粒成分时，要调细滤料粒径。5.7 施工控制降水过程中注意地下水位观测。在基坑开挖前及开挖过程中，24眼井全部启动强力降水，之后可以根据水位观测情况及天气状况适当调整降水井数。管井内水泵位置置于地面下8米处，当管井内水位低于水泵时，停止抽水，当水位高于水泵位置，继续抽水。 6、组织保证措施6.1 组织保证措 建立岗位责任制和质量监督制，明确分工责任，落实施工质量控制责任制，各岗位各行其职。 6.2 技术保证措施 6.2.1原材料均由合格供应商供应，材料进场后做好复检工作，合格后方可使用 。6.2.2安装管井质量是降水效果能否达到要
