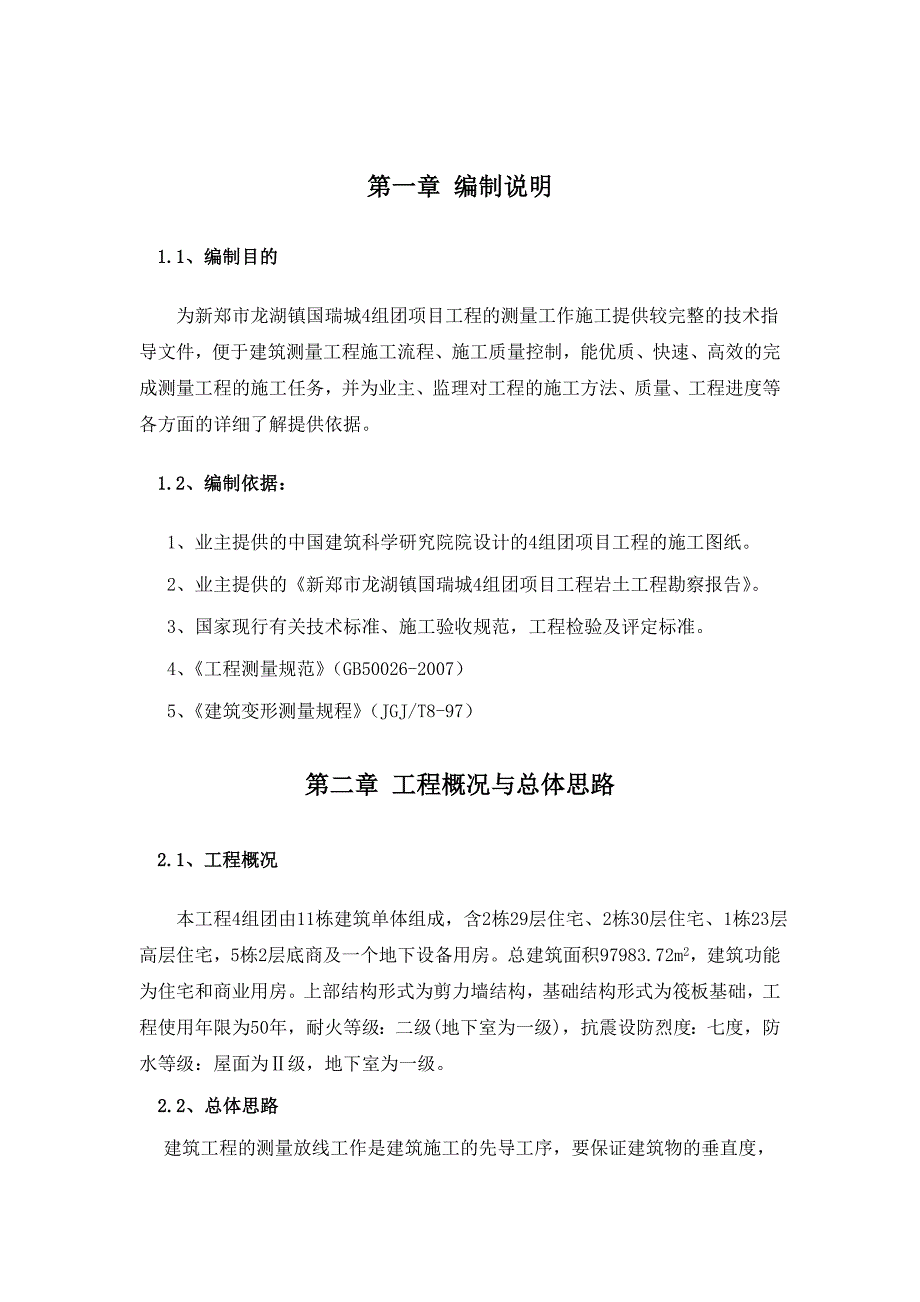

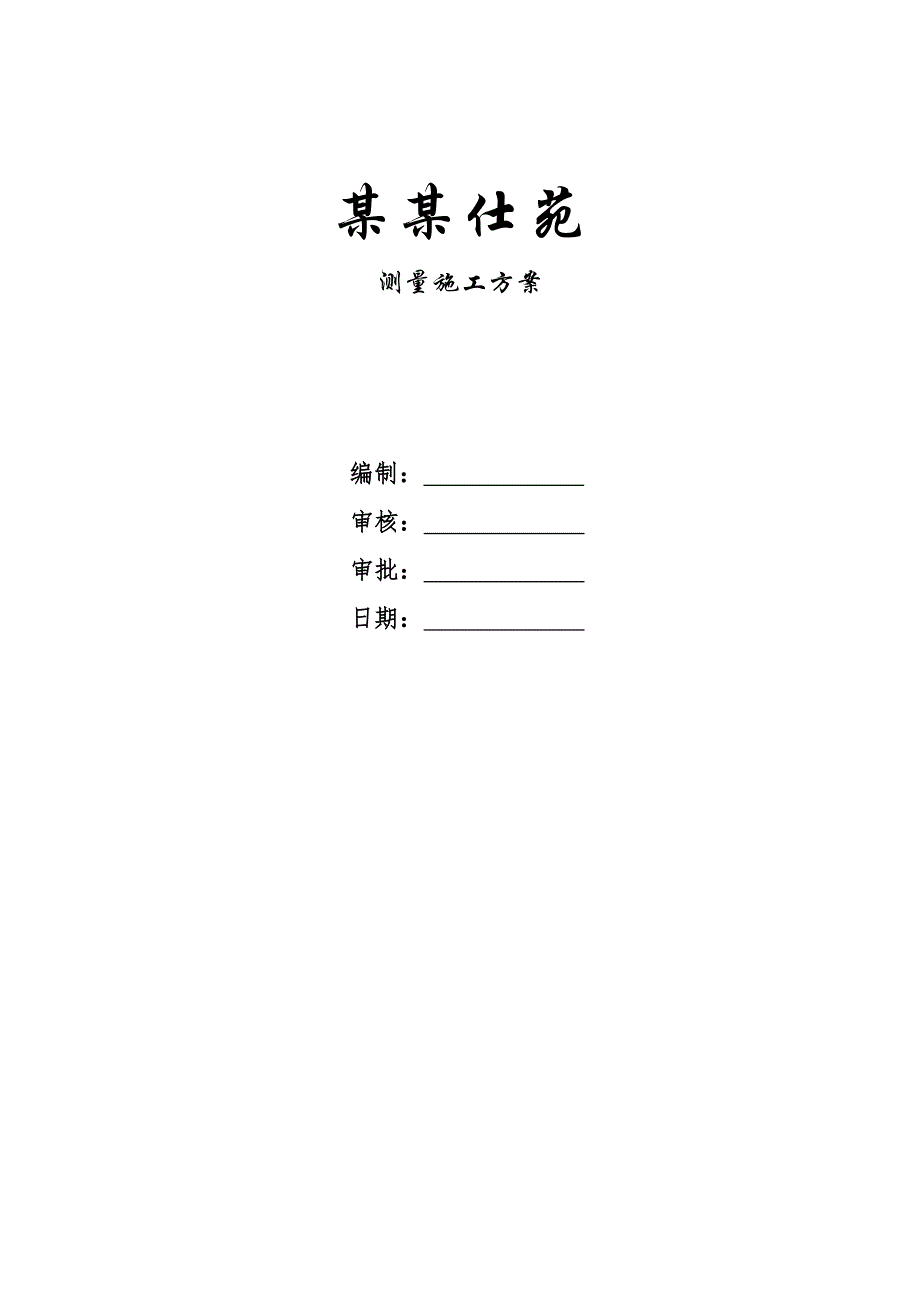

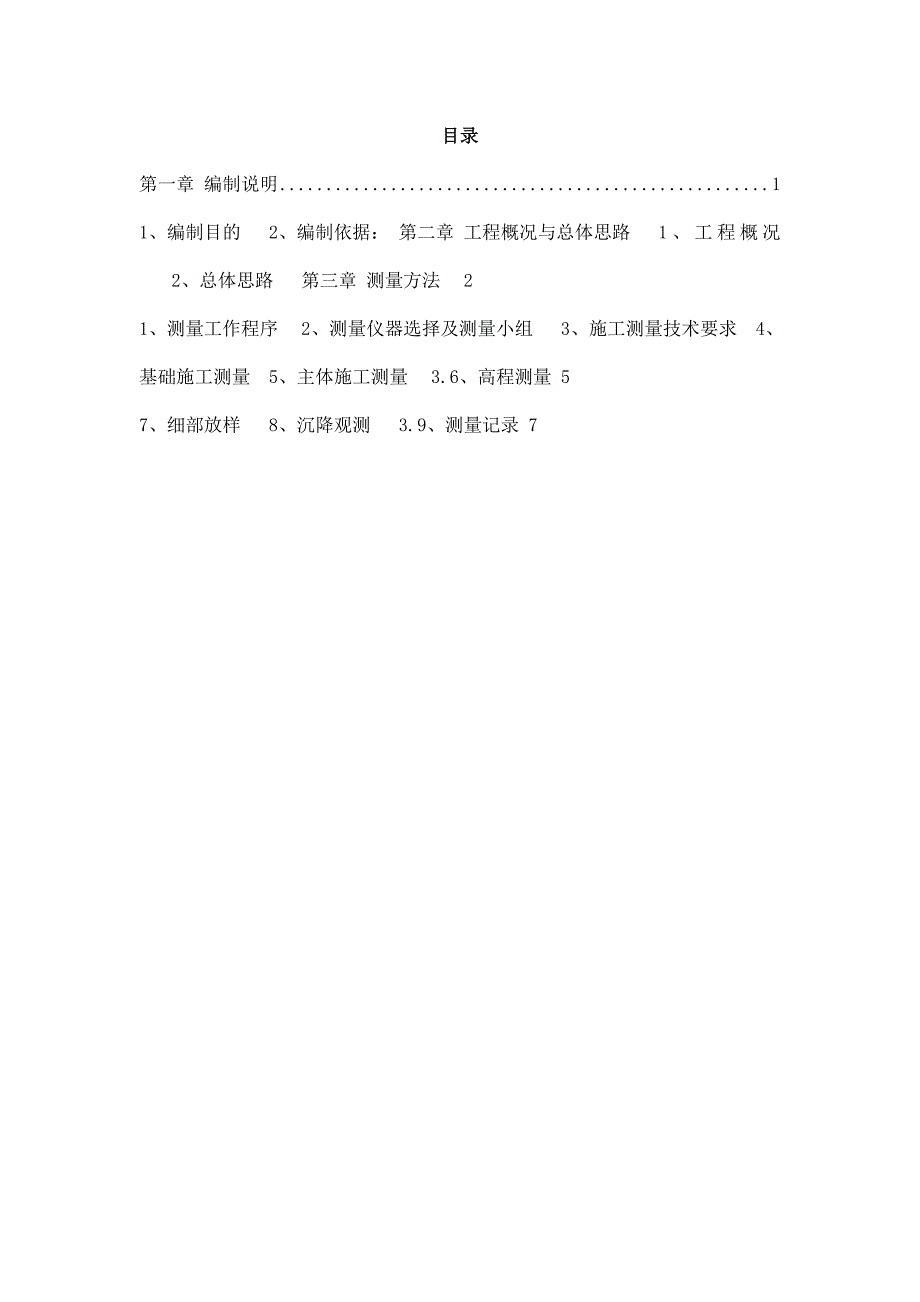

1、某某仕苑测量施工方案 编制： 审核： 审批： 日期： 目录第一章 编制说明11、编制目的2、编制依据：第二章 工程概况与总体思路1、工程概况2、总体思路第三章 测量方法21、测量工作程序2、测量仪器选择及测量小组3、施工测量技术要求4、基础施工测量5、主体施工测量3.6、高程测量57、细部放样8、沉降观测3.9、测量记录7第一章 编制说明1.1、编制目的 为新郑市龙湖镇国瑞城4组团项目工程的测量工作施工提供较完整的技术指导文件，便于建筑测量工程施工流程、施工质量控制，能优质、快速、高效的完成测量工程的施工任务，并为业主、监理对工程的施工方法、质量、工程进度等各方面的详细了解提供依据。1.2、编
2、制依据：1、业主提供的中国建筑科学研究院院设计的4组团项目工程的施工图纸。2、业主提供的新郑市龙湖镇国瑞城4组团项目工程岩土工程勘察报告。3、国家现行有关技术标准、施工验收规范，工程检验及评定标准。4、工程测量规范（GB50026-2007）5、建筑变形测量规程（JGJ/T8-97）第二章 工程概况与总体思路2.1、工程概况 本工程4组团由11栋建筑单体组成，含2栋29层住宅、2栋30层住宅、1栋23层高层住宅，5栋2层底商及一个地下设备用房。总建筑面积97983.72m2，建筑功能为住宅和商业用房。上部结构形式为剪力墙结构，基础结构形式为筏板基础，工程使用年限为50年，耐火等级：二级(地下室
3、为一级)，抗震设防烈度：七度，防水等级：屋面为级，地下室为一级。 2.2、总体思路 建筑工程的测量放线工作是建筑施工的先导工序，要保证建筑物的垂直度，几何形状、截面尺寸符合施工规范及设计要求，需要建立较高精度的测量控制网作为施工放样的依据. 本工程为商业和住宅楼，测量放线和细部控制难度大，采用全站仪、激光垂准仪配合经纬仪的方法进行垂直度控制及水平控制轴网的传递，施工楼层中采用电子经纬仪进行施工测量，并在施工中采用全站仪进行精度复核。 第三章 测量方法3.1、测量工作程序3.1.1测量小组负责从建设方接收场区导线控制点、施工现场控制网的建立、楼层控制线和轴线的投测、标高引测、沉降观测及其它重要部
4、位的施工测量，负责对项目计量器具的管理、日常维护及检测。3.1.2组织作业层根据楼层控制轴线放出柱、墙体的控制线，梁的位置线和预留、预埋位置线，并进行复核。测量总负责人负责对主轴线控制网进行复核。3.1.3每楼层施工测量放线完毕，项目内部复核完成后，由栋号施工员对施工测量结果向监理工程师进行报验，经监理工程师复核认可后才能进行上部结构施工。3.2、测量仪器选择及测量小组3.2.1一台电子全站仪进行定位测量，它具有精度高、速度快、电脑自动计算，自行改正误差等优点，全站仪仅在布平面控制网使用。3.2.2两台DS3水准仪进行高程测量及一套DS1精密水准仪进行沉降观测。3.2.3一台J2电子经纬仪进行
5、平面测量及外控垂直投测。3.2.4一台DZJ3激光铅垂仪进行内控的垂直投测。3.2.5配套辅助工具有2根5m塔尺、50m卷尺一把，5m卷尺5把。3.2.6 本工程的测量小组由朱子森、赵茂功组成。3.3、施工测量技术要求3.3.1水平角的施工水平角的观测，一个测回中的误差不大于2s；消除仪器的光学对点误差，对点时，必须将对点器镜对着相对方向反复转向对点，消除光学误差。3.3.2垂直度的投测严格按照仪器操作规程，精心操作，对点调平；圆心气泡在3600范围内保持在中心位置；视准线必须与仪器机轴复合。3.3.3施工测量精度控制施工测量精度控制如下表:序号项目允许偏差1楼层标高允许偏差10mm2主体封顶
6、标高允许偏差20mm3层间竖向测量每层轴线尺寸偏差2mm4主体封顶总垂直偏差20mm5沉降观察闭合差0.3n（n为测站数）3.4、基础施工测量3.4.1控制网的建立工程开工后，测量小组负责从建设方接收场区导线控制点，对提供的场区导线控制点采用电子全站仪进行校核，确认无误后，对校准后的控制点进行保护，然后根据控制点以及总平面布置图中建筑物角点标注坐标作为放线依据，采用电子全站仪将控制点转到施工区靠近建筑物共设三个点，作为再次布置建筑物控制点和建筑物各角点的依据，并每栋楼至少引两根不同方向轴线的控制线控制点，1#楼设置控制线为L轴偏南1m，13轴偏西2.3m，23轴偏东2.3m；2#楼设置控制线为
7、H轴偏北1m，13轴偏西2.3m，23轴偏东2.3m；7#楼设置控制线为L轴偏南1m，3轴偏西1m；8#楼设置控制线为L轴偏南1m，3轴偏西1m；5#楼设置控制线为H轴偏南1m，6轴偏东1m；3#楼设置控制线为B轴偏东1m，5轴偏北1m，13轴偏南1m；6#楼设置控制线为A轴偏东3m，5轴偏南1m；9、10#楼设置控制线为B轴偏东1m，4轴偏北1m；11#楼设置控制线为2轴偏西1m，D偏北1m；地下设备用房设置控制线为1-3轴偏西1m，1-D轴偏北1m。每根轴线在基坑两侧各设置两个控制点，控制桩的具体设置地点在施工时根据场地条件进行适当调整,对校核和引测的控制点书面报建设方、监理方，经建设方、
8、监理方复核后签字备查。地下室基础砖胎模砌筑完成后，将各轴线引测到砖胎膜上，并用红油漆描三角形进行标记，作为墙柱插筋施工的依据。3.4.2控制桩的设置方式所有位于土层上的控制桩（含轴网控制点及高程控制点）使用木桩先定位，再钉入小铁钉，木桩周边再砌筑300300的砖墩保护，期内灌注砼固定硬化，墩面上用红油漆对桩号、轴线及高程等进行标示，必要时可在控制点周边用钢管搭设围护保护控制点、控制桩点设置完成后必须在桩的周围设置可靠、醒目的围护设施，对控制桩进行保护。3.5、主体施工测量主体结构施工测量竖向控制采用“外控”和“内控”两种方法并用，以“内控”为主，“外控”校核，以保证测量准确无误。3.5.1外控
9、法施工测量要点如下：随主体结构层施工，用经纬仪将建筑大角处的主轴线投测到剪力墙上，并弹出墨线用红漆标注。每层放线时，由此向楼层投点，逐层上翻。3.5.2内控法施工测量要点如下：由于4组团各楼正负零的绝对标高不一致，所以，在基础浇筑完后，必须在基础上预设控制点，在一层板模上留设方孔，方便将轴线传投射到一层，在一层重新设置轴线控制点；而有地下室楼，筏板都可由基坑周边的控制点投递到建筑内，但到一层时由于正负零高出自然地面，必须在地下室设置临时轴线控制点，通过一层板留设方孔传递轴线，在一层重新设置正式控制点。地下一层结构完成后将确定的内控点以钢板标志固定在混凝土上。即在一层楼板预埋200mm200mm
10、35mm定位钢板，轴线控制点如下图所示设置，将控制点引测至钢板上用钢针刻划“十”字作为基准点，同时在钢板周围砌砖予以保护，首层以上各层在基准点的正上方相应位置预留洞200mm200mm（通视孔），用激光铅直仪和经纬仪配合将控制点逐层投递到楼层。（此处洞口下边不能遮挡）。二层以上各层楼面所留洞口必须留设在现浇板上，所留洞口待主体施工完后用膨胀细石混凝土进行补洞，洞内钢筋不能断开，且各层支撑不能遮挡激光投测点。为了配合投测，必须备制有机玻璃投点砚板，长宽各300mm，厚5mm，过板中心互相垂直的两刻线使有机玻璃板分为四个象限，在两对角象限涂上红漆并注上象限数字。施测方法：将激光铅垂仪设在0.000
11、平面处的控制点上，严格对中整平，向天顶方向投测至施工楼层预留大的垂线传递孔洞上的有机玻璃砚板上，当控制网上控制点全部投影至施工楼层后，复检控制网的边长、角度，使之与0.000平面的控制网一致。通过校验后的控制网进行细部轴线放样，并做好记录。200mm200mm4mm定位钢板内控点的设置3.6、高程测量根据建设方提供的水准点，用DS3水准仪在施工现场远离基坑开挖边线20M的安全地方埋设两个个半永久性控制点，测出其高程，并记录、整理相互校核，作为地下室、首层施工和沉降观测的原史依据。基础施工阶段，采用DS3水准仪将地面上高程控制点引测至基坑，作为基础施工高程控制的依据。在首层施工完后，将高程控制点
12、引至外壁无遮挡的柱身上，每个电梯井可以设置一个高程点。内外平面不得少于三个高程引测点，间距分布均匀并要满足结构施工的需要（通常为相对标高0.500米）随结构上升，测量员用50m/100m钢卷尺将高程向上传递。在施测各层标高时，用水准仪后视其中的两个以作校核,将标高转至各相关构件上。高程传递用钢尺向上量取，然后将水准仪安置在施工层上，校测由下量取的各点。误差在5mm以内。高程量取使用的钢尺须经过鉴定，量高差时尺身应垂直并用标准拉力，同时进行尺长和温度校正，以确保各层标高的准确性。各楼层标高高程传递可用一根钢尺进行垂直丈量，并用水准仪抄平，施工中使用的水准仪器因使用频繁，观测条件差，很容易产生仪器
13、误差，因此要特别注意定期检测其准确性，每层楼面标高传递起点均应从统一水准点进行丈量。标准层施工时，高程控制点随结构上升设定次数不多于四次，其中建筑物周边一圈又线条挑檐的上层要设置高程控制点。至少在+0.50mm、54.5m进行设定，其它各楼层以上述各控制点进行引测,避免层层转设出现累计误差。3.7、细部放样3.7.1各楼层控制轴线的放样把控制轴线从预留洞口引测到各楼层上，必要时可放出轴线位置。每次传导时控制点必须相互复核，做好记录，检查点之间的距离、角度直至完全符合为止。3.7.2 墙、柱及模板的放样据控制轴线位置放样出墙、柱的位置的控制线，一般为20cm控制线，用于检查墙、柱钢筋位置，及时纠
14、偏，以利于大模板位置就位。放双线控制以保证墙、柱的截面尺寸及位置。梁位置根据墙线吊引，以确定上层梁的位置。3.7.3 弧形构件放样 对于建筑物中的弧形阳台，一般在空地上先将其大样放出来，然后细分尺寸，据大样先加工底板模板拼起来。3.8、沉降观测3.8.1沉降点的设置设置沉降观测点的数目和具体位置根据规范和设计要求确定，待基础施工完成后，根据实际情况进行设置。为较好地进行沉降观测，施工现场内埋设的水准基点应有利于直接引测，且数量不少于2个，每次进行沉降观测时，事先核查基准水准点是否发生异常变化，正常后才能进行施测。沉降观测点的埋设：沿建筑物各单元的四个角和变形缝两侧设置，在首层地面高度为0.50
15、m处，用150mm长的16钢筋并做成状，后植筋埋入混凝土墙或柱内，甩出墙或柱外，便于观测。同时在观测点的四周埋植四根钢筋，伸出墙面至少20cm，焊上钢丝笼将观测点保护起来。3.8.2沉降点的测量本次沉降观测采用经过检定后的DS1水准仪进行测量，水准尺用塔尺附刻划为1mm的钢尺代替。根据水准点、观测点布置情况结合施工现场，首先将水准仪安置位置、转点位置、观测点编号、观测路线确定下来，今后观测均按此进行，观测时应成象清晰，前后视距尽量相等，视距差不超过3m。观测时先后视水准点，再前视观测点，然后再后视水准点，两次读数误差不超过1mm。每次观测完后，填好成果表，然后推算观测点高程，计算沉降量。沉降观测成果表观测点后视读数前视读数实测高差改正数高程沉降量地
