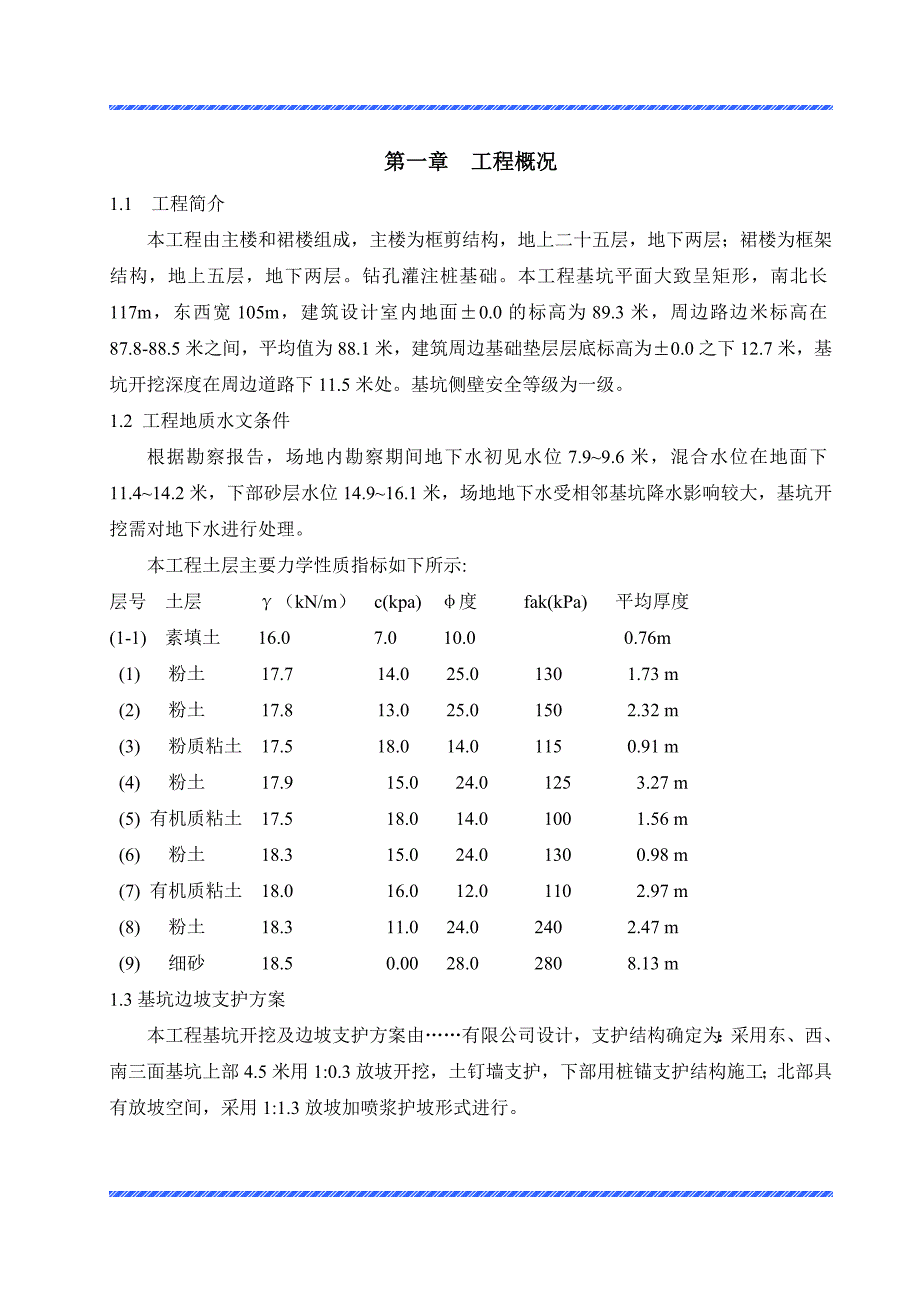

1、第一章 工程概况1.1 工程简介本工程由主楼和裙楼组成，主楼为框剪结构，地上二十五层，地下两层；裙楼为框架结构，地上五层，地下两层。钻孔灌注桩基础。本工程基坑平面大致呈矩形，南北长117m，东西宽105m，建筑设计室内地面0.0的标高为89.3米，周边路边米标高在87.8-88.5米之间，平均值为88.1米，建筑周边基础垫层层底标高为0.0之下12.7米，基坑开挖深度在周边道路下11.5米处。基坑侧壁安全等级为一级。1.2 工程地质水文条件根据勘察报告，场地内勘察期间地下水初见水位7.99.6米，混合水位在地面下11.414.2米，下部砂层水位14.916.1米，场地地下水受相邻基坑降水影响较
2、大，基坑开挖需对地下水进行处理。本工程土层主要力学性质指标如下所示:层号 土层 （kN/m） c(kpa) 度 fak(kPa) 平均厚度 (1-1) 素填土 16.0 7.0 10.0 0.76m(1) 粉土 17.7 14.0 25.0 130 1.73 m(2) 粉土 17.8 13.0 25.0 150 2.32 m(3) 粉质粘土 17.5 18.0 14.0 115 0.91 m(4) 粉土 17.9 15.0 24.0 125 3.27 m(5) 有机质粘土 17.5 18.0 14.0 100 1.56 m(6) 粉土 18.3 15.0 24.0 130 0.98 m(7)

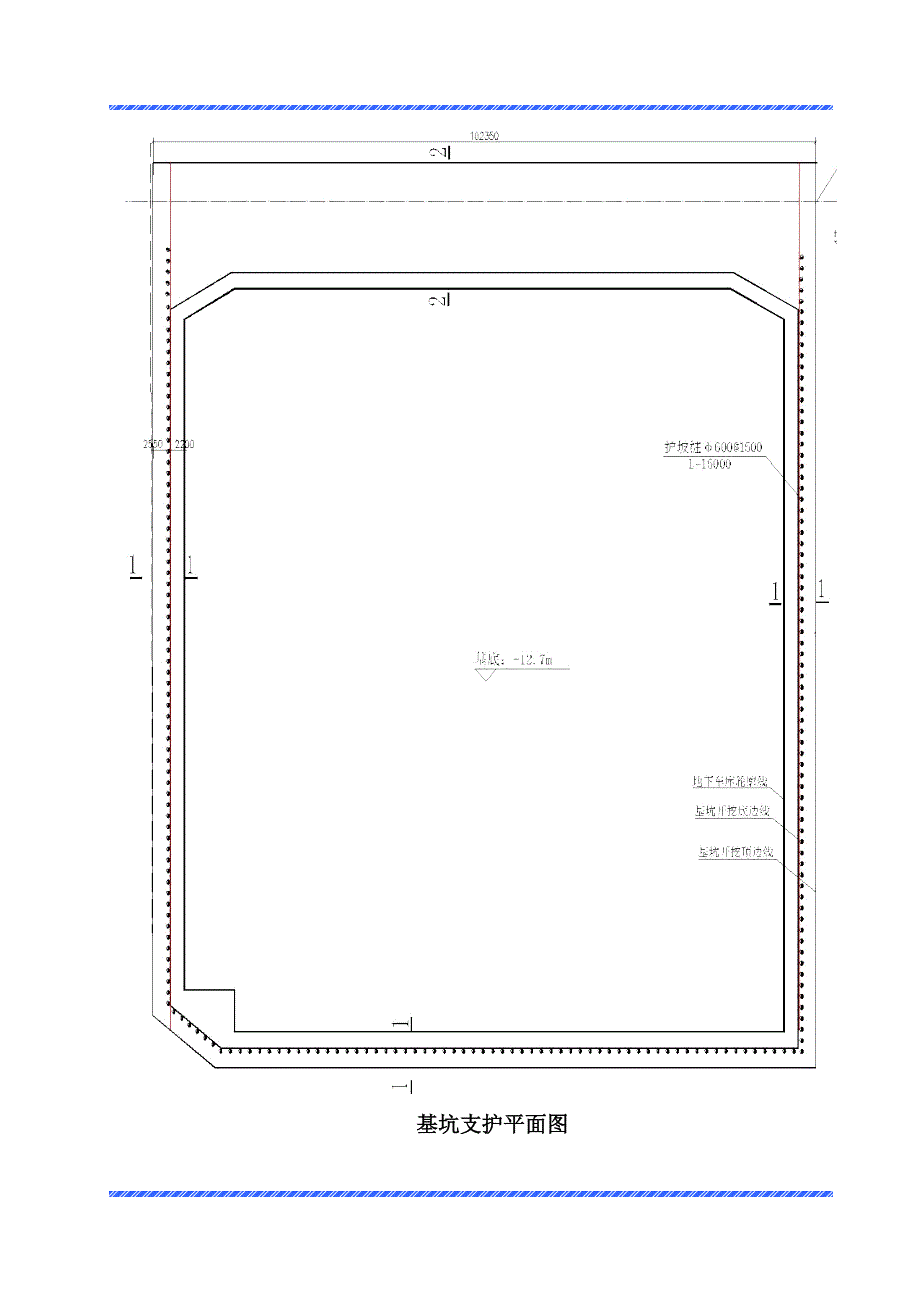

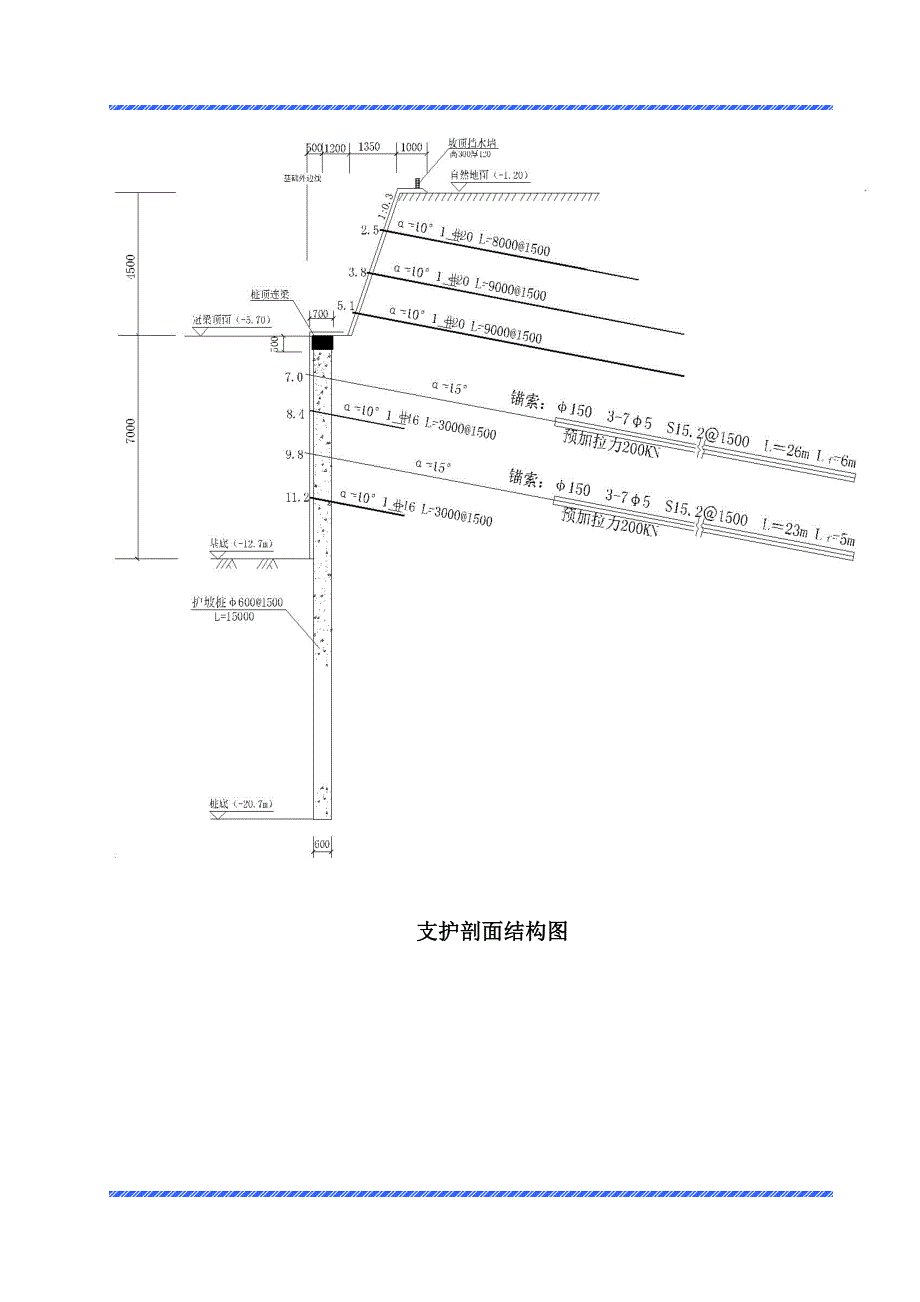

3、有机质粘土 18.0 16.0 12.0 110 2.97 m(8) 粉土 18.3 11.0 24.0 240 2.47 m(9) 细砂 18.5 0.00 28.0 280 8.13 m1.3基坑边坡支护方案本工程基坑开挖及边坡支护方案由有限公司设计，支护结构确定为：采用东、西、南三面基坑上部4.5米用1:0.3放坡开挖，土钉墙支护，下部用桩锚支护结构施工；北部具有放坡空间，采用1:1.3放坡加喷浆护坡形式进行。基坑支护平面图支护剖面结构图锚杆锚固立面结构图第二章 编制说明依照公司设计的郑州市某工程施工01标段工程基坑开挖及边坡支护设计图纸的设计要求，以及施工现场的实际环境，对本工程进行有
4、针对性的编制基坑开挖及边坡支护施工方案。2.1 编制依据1业主提供的建筑、结构设计图纸、图纸会审、设计变更等2郑州市某工程岩土工程勘察报告3建筑地基基础工程施工质量验收规范（GB50202-2002）4建筑地基基础设计规范（GB50007-2002）5基坑土钉支护技术规程（CECS96:97）6锚杆喷射混凝土支护技术规范（GB50086-2001）7建筑基坑支护技术规程（JGJ120 -99）8建筑基坑工程监测技术规范规程（GB50497-2009）9建筑桩基技术规范（JGJ94-2008）10建筑与市政降水工程技术规范（JGJT111-98）11钢筋焊接及验收规程（JGJ18-2003）12
5、.建筑施工土石方工程安全技术规范（JGJ180-2009）13其他相关规范、规程2.2 编制原则根据该工程的设计文件、工程地质报告，结合现场踏勘情况，并参考相关资料，针对工程特点、难点，结合我单位的施工特长、经验、技术、设备能力，本着“确保安全，质量为本，高效环保”的原则，编制方案。1. 施工方案满足工程施工安全、质量、工期、环保、文明施工的要求；2施工方案综合考虑周边环境、现场场地、地质条件、气候条件以及不同工序的相互协调配合等因素，合理组织人员、设备，保证工程如期完成；3采用新技术、新工艺，提高工程质量及工作效率，降低工程成本。第三章 施工总体部署3.1 施工程序本工程施工现场基本满足三通
6、一平，在土方开挖施工前2天内，我单位组织人员、设备、材料陆续进场，并进行施工前的准备工作。基坑开挖前应施工不少于6个水位观测井分别确定场地上层水位和下部砂层水位，根据水位深度按设计要求进行降水施工。（降水施工方案另行编制）按设计要求土方开挖拟分三个阶段进行。每个阶段内均按分层、分段进行开挖，根据基坑变形监测情况，在变形较大时采用分段跳挖方式以满足安全要求。第一阶段：土方分层开挖至护坡桩顶设计标高以上约1米处。在此阶段施工过程中，当土方开挖至第一道土钉支护深度设计标高下50cm位置时，停止向下开挖，土方开挖可进行下一施工段的第一层开挖，对已经开挖至土钉设计标高的工作面进行修坡处理，然后组织人员测
7、定土钉孔位，机械或人工成孔，成孔完毕后经验收合格即可进行土钉施工，在此期间，严禁基坑向下继续开挖，施工人员可对开挖边坡进行挂网喷护，与此同时土钉墙施工人员可对下一施工段的第一层支护面进行土钉墙施工，以此类推，逐层逐段开挖并支护。当第三道土钉施工完成后，可以进行护坡桩施工。第二阶段：支护桩施工完成且强度达到一定程度后即可进行，本阶段分层开挖至设计基底标高以上约2m左右。在此阶段施工过程中，当土方开挖至第一道锚索支护深度设计标高下50cm位置时，停止向下开挖，土方开挖可进行下一施工段的第一层开挖，对已经开挖至锚索设计标高的工作面进行修坡处理，然后组织人员测定锚索孔位，机械或人工成孔，成孔完毕后经验
8、收合格即可进行锚索施工，在此期间，严禁基坑向下继续开挖，施工人员可对开挖边坡进行挂网喷护，与此同时锚索施工人员可对下一施工段的第一层支护面进行锚索施工，以此类推，逐层逐段开挖并支护。第三阶段：当主楼及裙楼灌注桩达到一定强度要求时即可进行，本阶段开挖至基底标高（预留20cm厚土层，人工清底）。基坑开挖至设计标高后，对东、西、南三面施工最后一层土钉并挂网喷砼支护，对北面直接进行挂网喷砼支护。3.2施工组织本工程采用项目经理制组织施工，工地设项目经理一名，全面负责人员组织、质量、进度、安全等工作，项目副经理与总工各一名，协助项目经理工作。现场组织机构形式如下：项目经理部 项目经理项目总工项目副经理生
9、产部质量技术安部设备材料部财务核算部综合办公室3.3施工准备1. 现场准备设备进场前进行施工现场踏勘，了解场地情况及周围环境；了解水源、电源位置及最大可供数量，并将水、电接入表箱后接至施工地点；请业主进行地下障碍及管线交底；根据现场总平面布置，选择合适的位置放置施工材料及设备。2. 技术准备组织技术、管理人员全面熟悉图纸，领会设计意图，明确施工质量要求；参加图纸交底会议，做好图纸会审工作；做好对机组人员的技术、安全交底工作。3. 机械设备准备机械进场前做好维修工作，保证设备机械完好性；机械设备进场后，应组织人员对机械设备进行调试，试运转，保证施工过程中，机械设备可安全正常工作。4. 材料准备落
10、实材料供货单位，并根据施工进度制定材料供货计划，确保备料充分。对水泥、砂石、钢筋等材料进行取样试验，保证材料质量。第四章 施工方案与技术措施4.1土方开挖施工为加快工期进度，土方开挖时用反铲挖掘机从上到下分层开挖，最后再拉上线绳铲平清理基底，土方开挖考虑为整体开挖。土方开挖路线图4.1.1施工操作工艺1. 机械化开挖应根据工程规模、土质情况、地下水位高低、施工设备条件、进度要求等合理选用挖土机械，以充分发挥机械效率，节省费用，加速工程进度。2. 各种挖土机械应采用生产效率高的反铲挖掘机作业的方法进行挖土。反铲挖掘机作业常采用坑端开挖和坑侧开挖两种方法。根据工程现场情况，采取分层开挖。运土汽车布
11、置于反铲的一侧，以减少回转角度，提高生产率。反铲可做之字形移动。 3. 自卸汽车数量应按挖掘机械大小、生产率和工期要求配备，应能保证挖掘或装载机械连续作业。汽车载重量宜为挖掘机斗容量的35倍。4. 基坑边角部位，机械开挖不到之处，应用少量人工配合清坡，将松土清至机械作业半径范围内，再用机械运走。人工清土所占比例一般为1.5%4%，修坡以厘米作限制误差。大基坑宜另配一台装载机清土、送土、运土。5. 挖土机、运土汽车进出基坑运输道路，应尽量利用基础一侧或两侧相邻的基础以后需开挖部位，使它互相贯通作为车道，或利用提前挖除土方后的地下设施部位作为相邻的几个基坑开挖地下运输通道，以减少挖土量。6. 机械
12、开挖应由深而浅，基底应预留一层200mm 厚用人工清底找平，以避免超挖和基底土遭受扰动。在距槽、基坑底设计标高10cm槽帮处抄出水平线，钉上水平桩，然后用人工将暂留土层挖走，基底每2m用废钢筋头或竹板打上控制桩，拉上麻线、铲平至设计标高，修底时严禁扰动下层老土，同时由两端轴线控制桩拉控制线，检查距槽边尺寸，根据图纸确定槽宽标准，以此修整槽边，最后清除槽底土方。槽底修理铲平后，进行质量检查验收，并及时进行签证。4.1.2质量标准1.保证项目基坑（槽）和管沟基底的土质必须符合设计要求，并严禁扰动。2.允许偏差项目机械挖方工程外形尺寸的允许偏差及检验方法见下表。机械挖方工程外形尺寸的允许偏差和检验方
13、法 项次项 目允许偏差（mm）检验方法基坑（槽）、管沟挖方场地平整1标高+0 -50土50用水准仪检查2长度、宽度（由设计中心向两边量）+200 -50+500 -150用经纬仪、拉线和尺量检查3边坡坡度设计要求观察或用坡度尺检查注：基坑(槽)、管沟机械开挖应配人工清底修坡；4.1.3成品保护1. 开挖时应注意保护测量控制定位桩、轴线桩、水准基桩，防止被挖土和运土机械设备碰撞、行驶破坏。2. 基坑四周应设排水沟、集水井，场地应有一定坡度，以防雨水浸泡基坑和场地。3. 夜间施工应设足够的照明，防止地基、边坡超挖。4. 深基坑开挖的支护结构，在开挖全过程中要做好保护，不得随意拆除或损坏。5. 基坑
14、周围顶部做砼硬化，防止雨水侵蚀基坑边坡。4.1.4安全措施1. 开挖边坡土方，严禁切割坡脚，以防导致边坡失稳;当坡度陡于五分之一，或在软土地段，不得在挖方上侧堆土。2. 机械行驶道路应平整、坚实；必要时，底部应铺设枕木、钢板或路基箱垫道，防止作业时下陷；在饱和软土地段开挖土方，应先降低地下水位，防止设备下陷或基土产生侧移。3. 机械挖土应分层进行，合理放坡，防止塌方、溜坡等造成机械倾翻、淹埋等事故。用推土机回填，铲刀不得超出坡沿，以防倾覆。陡坡地段堆土需设专人指挥，严禁在陡坡上转弯。正车上坡和倒车下坡的上下坡度不得超过35，横坡不得超过10。4. 多台挖掘机在同一作业面机械开挖，挖掘机间距应大于10m；多台挖掘机械在不同台阶同时开挖，应验算边坡稳定，上下台阶挖掘机前后应相距30m以上，挖掘机离下部边坡应有一定的安全距离，以防造成翻车事故。5. 机械施工区域禁止无关人员进入
