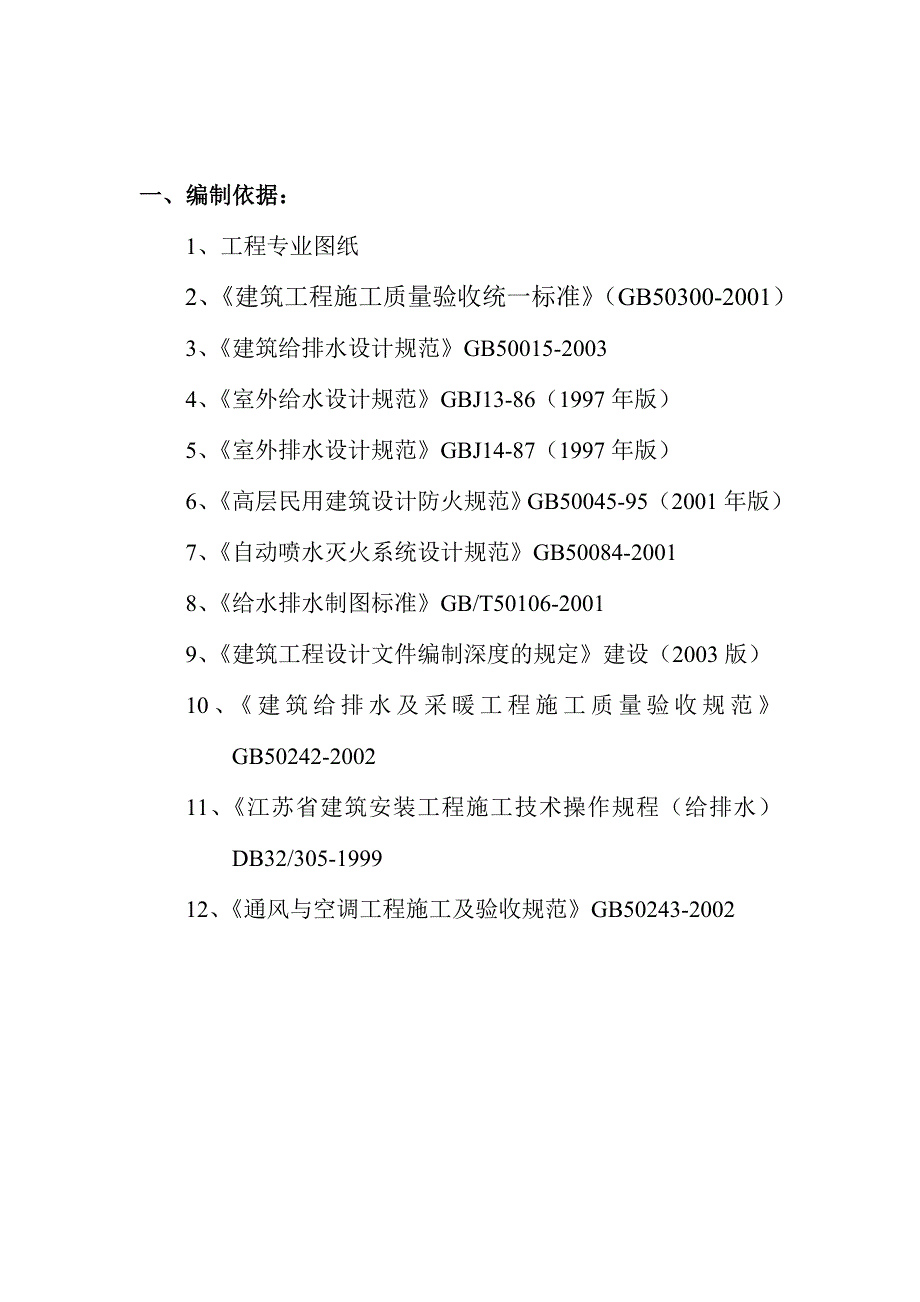

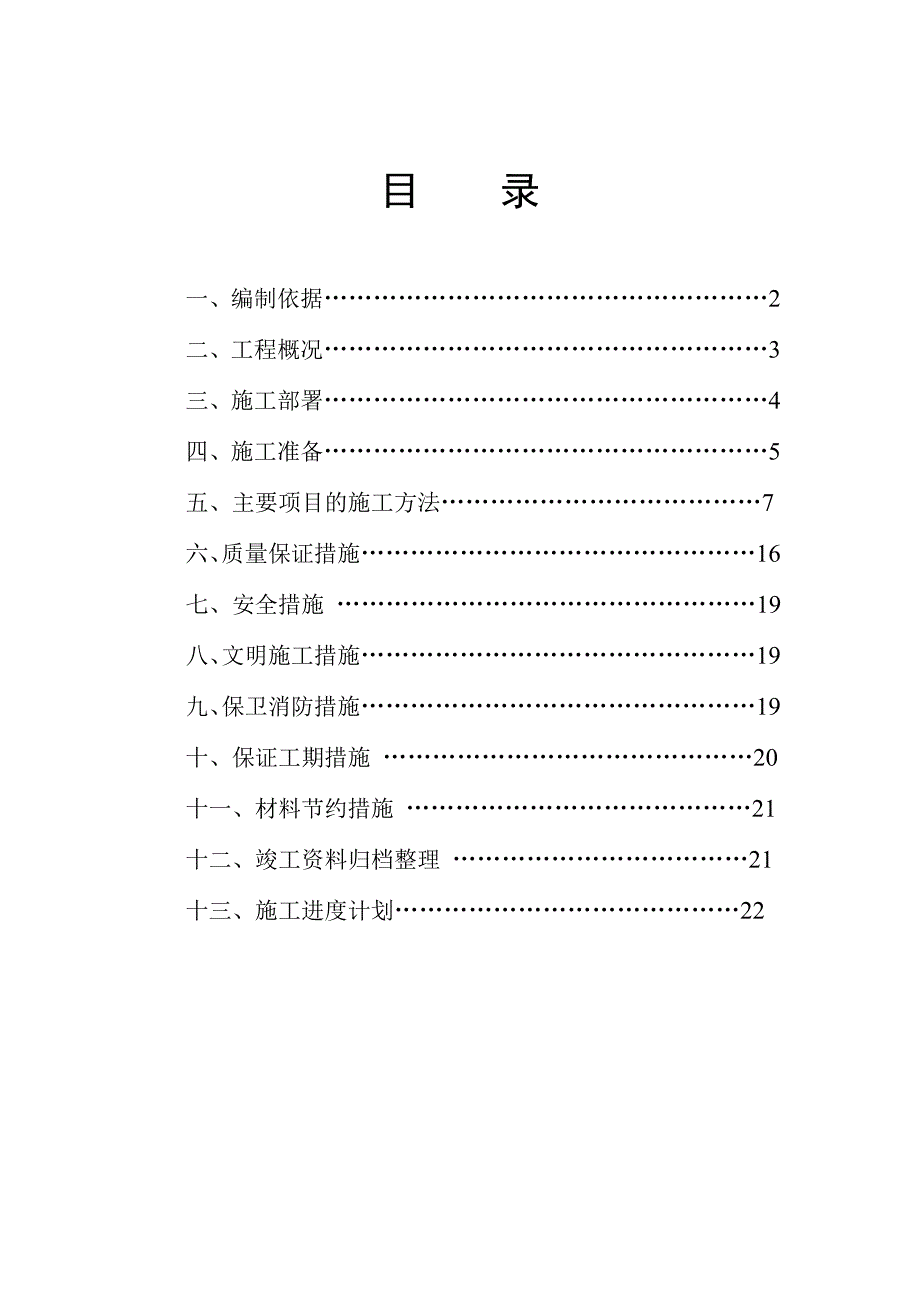

1、目 录一、编制依据2二、工程概况3三、施工部署4四、施工准备5五、主要项目的施工方法7六、质量保证措施16七、安全措施 19八、文明施工措施19九、保卫消防措施19十、保证工期措施 20十一、材料节约措施 21十二、竣工资料归档整理 21十三、施工进度计划22一、编制依据：1、工程专业图纸2、建筑工程施工质量验收统一标准（GB50300-2001）3、建筑给排水设计规范GB50015-20034、室外给水设计规范GBJ13-86（1997年版）5、室外排水设计规范GBJ14-87（1997年版）6、高层民用建筑设计防火规范GB50045-95（2001年版）7、自动喷水灭火系统设计规范GB50

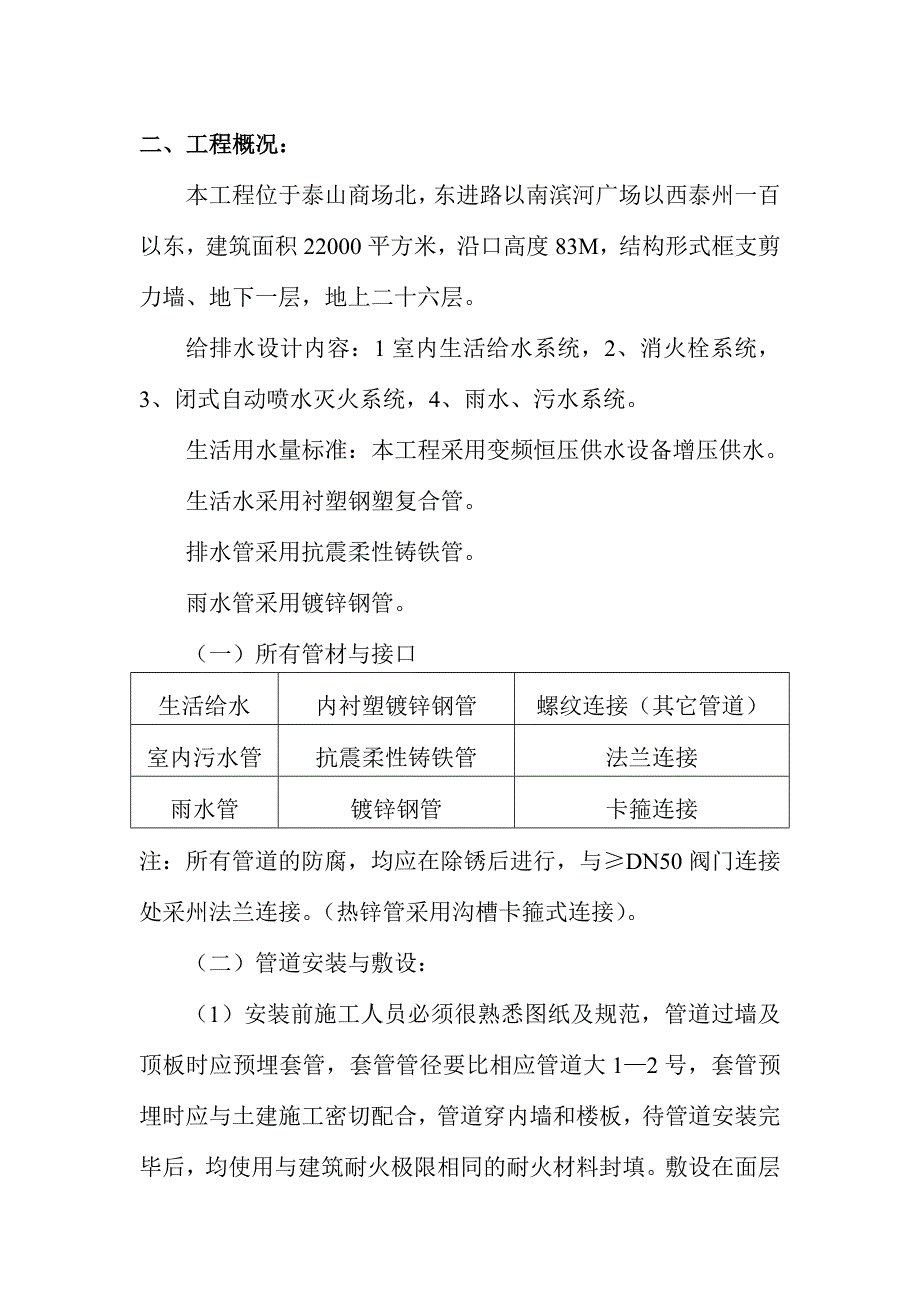

2、084-20018、给水排水制图标准GB/T50106-20019、建筑工程设计文件编制深度的规定建设（2003版）10、建筑给排水及采暖工程施工质量验收规范GB50242-200211、江苏省建筑安装工程施工技术操作规程（给排水）DB32/305-199912、通风与空调工程施工及验收规范GB50243-2002二、工程概况：本工程位于泰山商场北，东进路以南滨河广场以西泰州一百以东，建筑面积22000平方米，沿口高度83M，结构形式框支剪力墙、地下一层，地上二十六层。给排水设计内容：1室内生活给水系统，2、消火栓系统，3、闭式自动喷水灭火系统，4、雨水、污水系统。生活用水量标准：本工程采用变
3、频恒压供水设备增压供水。生活水采用衬塑钢塑复合管。排水管采用抗震柔性铸铁管。雨水管采用镀锌钢管。（一）所有管材与接口生活给水内衬塑镀锌钢管螺纹连接（其它管道）室内污水管抗震柔性铸铁管法兰连接雨水管镀锌钢管卡箍连接注：所有管道的防腐，均应在除锈后进行，与DN50阀门连接处采州法兰连接。（热锌管采用沟槽卡箍式连接）。（二）管道安装与敷设： （1）安装前施工人员必须很熟悉图纸及规范，管道过墙及顶板时应预埋套管，套管管径要比相应管道大12号，套管预埋时应与土建施工密切配合，管道穿内墙和楼板，待管道安装完毕后，均使用与建筑耐火极限相同的耐火材料封填。敷设在面层内的管道待建筑地面施工完毕后，沿管线需做标记
4、，以防业主二次装修碰坏管道。管道支架及吊架参见图纸及有关图集。 （2）管道阀门的选用：按照图纸设计，变更及相关的标准图集施工。 （3）管道的安装及膨胀量的补偿参照建筑给水硬聚氯乙烯管道及施工验收规范及厂家样本安装执行。（4）户内管道有阀门及检查口处均需做300300检修孔。（5）地漏选用水封高度不得小于50mm。 （6）排水管道除注明始末端标高外均按标准坡度敷设。 （7）按规范要求做管道试压及清洗，并随时填写好记录。三、施工部署：在施工过程中大体分为三个阶段，一是结构预埋阶段，二是装修安装阶段，三是调试阶段。1、结构预留孔洞阶段：在结构施工阶段，配合土建做好管道穿越墙壁、楼板等结构的预留孔洞及
5、预埋套管、预埋件等，同时应进行管道及预埋套管的预制加工等工作。在浇灌砼的过程中，要派专人看护维护，以免砼振捣时使套管移位。在外墙结构安装套管时，位置标高应准确，钢筋绑扎时的预埋套管，安装要牢固，套管内应做防腐，随施工进度做好相应的资料，报监理验收。2、安装阶段：在结构施工完成到五层以上，待五层以下拆模清理干净后，进行地下一层的给排水管道安装。视水泵等设备到货情况，同时进行水泵等的安装。立管应随结构往上安装。各种立管甩口应及时封堵。当结构施工完毕后，应进行干管、立管、支管的全面安装。干管、立管、支管安装完成后应进行单项水压试验，并对各系统管道进行灌水、冲洗、通水、通球等试验。待居室，卫生间、厨房
6、贴完地面砖、墙面砖后进行卫生洁具等设备安装。3、调试阶段：在竣工之前，应进行管道冲洗、通水试验、通球试验。合格后，进行所有设备的单机试运转和系统试运转。调试全部合格后把所有的资料手续签字齐全及整理完毕后装订成册。四、施工准备： 1、图纸会审及技术准备：施工技术管理人员(或工长)，应认真研究和熟悉图纸，为设计交底和图纸会审作好准备，对图中标示不详或不明白的地方应在设汁交底时向设计方提出问题，并把解决的答案通过设计变更或施工洽商的形式以文字的方式表达。编制施工方案，准备好图纸以外的标准图集、规范和技术性文件。工程开工前应向施工人员作好各项技术交底，技术交底以让施工人员完全清楚明了为标准。2、劳动力
7、的组织：劳动力和工种的搭配应根据土建施工的进度进行适当的安排和调配，既保证工作效率又不致窝工。土建结构施工时期，主要是根据消防设计及暖卫设计的管道穿墙位置、标高预埋套管和预留管道洞口等加工套管和预埋管。需用工人23人。待到土建施工到五层以上时，即可开展地下室内管道的安装，此时需要增加正式管工10一15人，根据施工进度要求再增加管工人数，以保证按期完成安装、调试，确保按期竣工。3、施工设备的准备：根据施工的需要，对所需的机具进行配制、检查，最后核对无误方可进场，根据施工图和进度计划，积极组织材料进场和预制件的加工，并做好材料的检查报验工作。A、施工主要机具（预埋阶段）油压弯管机一台，套丝机一台，
8、砂轮机一台，砂轮锯一台，电焊机三台，台钻，手电钻一台，电锤一台，台虎钳一台，氧气、乙炔、割枪一套。B、手使工具：套丝机一台，电锤三把，水压泵一台，倒链二个，套丝板四把，管钳人小各二把，链钳一把，压力钳四把，克丝钳二把，活扳手二把，钢锯四把，水平尺二把，钢卷尺、线坠等。4、主要施工材料和设备及配件的采购：根据设计提供的设备材料表，按照施工进度计划提前把应订货的设备进行采购，以保证施工能按进度进行。技术人员要严把质量关，对提供材料和设备的厂家进行考察和对比。负责将质优价廉的产品向项目部有关领导推荐，经认定后由材料采购部门负责采购。材料的采购一定要满足设计、规范、进度等要求。施工用管材、各种卫生洁具
9、、阀门等按进度计划事先准备，使用的辅材也应及时准备好。五、主要工序的施工方法： （一）预留孔洞和预埋套管、铁件：墙体留洞尺寸详表。序号管道名称管径（DN）留洞尺寸（mm）1给水立管40802给水主立管100、80150、1253排水位置75、1001504给水支管4090905排水支管5090906雨水管75、100150混凝土楼板孔洞的预留，各施工段要派一人专门负责。按照规范要求的管道预留孔的尺寸事先制作好洞模，外刷脱模剂。先根据施工图纸在木模板上标记具体位置，并用细铁丝把套管固定在周边钢筋上，浇筑砼时派专人看守，避免震捣时错位。根据施工规范规程要求，留洞尺寸详见下表。留洞位置准确，墙体预留
10、套管位置、标高准确，固定牢固。（二）给水管的安装1、工艺流程：安装准备预制加工干管安装立管安装支管安装管道试压管道冲洗管道防腐保温。2、安装准备：在熟悉图纸的基础上，根据施工方案决定的施工方法和技术交底的具体措施做好准备工作，核对各种管道坐标、标高是否有误，管道是否有交叉，管道排列所用空间是否合理。如有问题及时做出变更洽商纪录。3、管道安装：（1）干管的安装：从总入口开始操作。把预制完的镀锌钢管运到安装部位，按照编号依次排开，安装前要清洗管膛，丝扣连接的管抹上铅油缠好麻，用管钳按编号依次上紧，丝扣要外露2-3扣。（2）立管的安装：每层从下至上统一吊线安装卡件，将预制好的立管按编号分层排开，顺序
11、安装，丝扣要外露2-3扣，清除麻头，核算预留甩口的标高，摆正方向，支管甩口均应加好临时丝堵。立管安装完毕后及时进行水压试验。（3）支管的安装：支管的安装应在墙面粗装修后进行。将预制好的支管从立管甩口开支依次安装，支管上如有水表，应先装上临时连接管，试压后交工前爪拆下临时管，安装水表。（三）排水管道及雨水管道的安装：1、工艺流程：安装准备预制加工干管安装立管安装支管安装闭水试验通球试验。2、安装准备：首先把各种管道按设计图纸在现场划出位置分路，管径、变径、预留口、阀门等管件位置施工大样图。在实际安装的结构位置做标记，在再一次核实各种管道有无矛盾后，按标记分段量出实际安装的准确尺寸，记录在施工大样
12、图上，然后进行预制加工，按照标记按先干管、后立管、再支管的顺序进行安装。3、干管安装：排水总干管位于地下一层顶板上，采用吊架安装。安装前要量好立管预留洞口位置及首层卫生洁具排水管预留好管口，按坐标位置找好尺寸，在地下先预制连接好，将吊卡按管坡度栽好，量好吊卡尺寸，将预制好的管道吊牢固，并接至规定标高，将预留口装上临时堵头。全部连接后管道要平直，坡度均匀，各预留口位置要准确。干管安装完成后应做闭水试验，出口用冲气橡胶堵封闭，达到不渗漏为合格。4、立管安装：立管安装时，洞口预留或后剔洞口尺寸要按照规范规定执行，不得过大，不可损伤受力筋。先把施工现场清理干净，然后将已预制好的管段立管运到安装部位，按
13、层次顺序往上连接安装，注意找平找直，注意板顶跟三通口中心是否符合要求，安装立管段装伸缩节，一般预留伸缩为20-30mm。安装完毕无误后即可分两次堵预留洞。5、支管安装：按照预先量好的尺寸预制管道支管，注意事先应准确计算各卫生用具的排水口的尺寸，与支管上各个接口应对应准确。按坐标位置找好尺寸，在地下先预制粘接好，粘接时要注意将粘接剂涂刷均匀，不要有漏刷的地方，也要注意不要使用粘接剂过多，以致漏出接口，涂好粘接剂后，将插口管用力插入承口，并旋转90，如有漏出的沾接剂要及时清除干净。将吊卡按管坡度栽好，量好吊卡尺寸，将预制好的管道吊牢固，并接至规定标高，将预留口装上临时堵头。全部粘连后管道要平直，坡
14、度均匀，各预留口位置要准确。封闭各预留管口和堵洞。所有管材、管件及管道配件均应事先报监理检验，需隐蔽的管道要在完成后，先报监理检查验收，后隐蔽。管道系统要按照施工进度，及时报监理检验。（四）卫生洁具安装：1、工艺流程安装准备卫生洁具及配件检查卫生洁具安装卫生洁具配件预装卫生洁具稳装卫生洁具与地面缝隙处理卫生洁具外观检查通水试验。2、应按照当前需要数量将必须的卫生洁具运到现场，随装随运，不能现场存放，内部清理干净，注意保护外观质量，检查配件与卫生洁具与配件的配套与严密性。3、大便器的安装：背水箱配件的安装：背水箱中带一水管的排水口安装与寒风安装相同，溢水口应低于水箱固定螺孔10-20mm。将浮球拧在漂杆上，并与浮球阀（漂子门）连接好，有补水管者把补水管上好后煨弯到溢水口管内。安装扳手时，先将圆盘塞入背水箱左上角方孔内，把圆盘上螺母内用管钳拧至松紧适度，把挑杆煨好勺弯，将扳手轴插入圆盘孔内，套上挑杆拧紧顶丝。背水箱、坐便器稳装：将坐便器预留排水口清理干净，取下临时管堵，清理管内杂物。将坐便器出水口对准预留口放平找正，在坐便器两侧固定螺孔中心画好印记后，移开坐便器。在印记十字线中心开20mm的孔洞，深60mm，将镀锌螺栓插入孔洞用水泥载牢。将坐便器试稳，使固定螺栓与坐便器吻合
