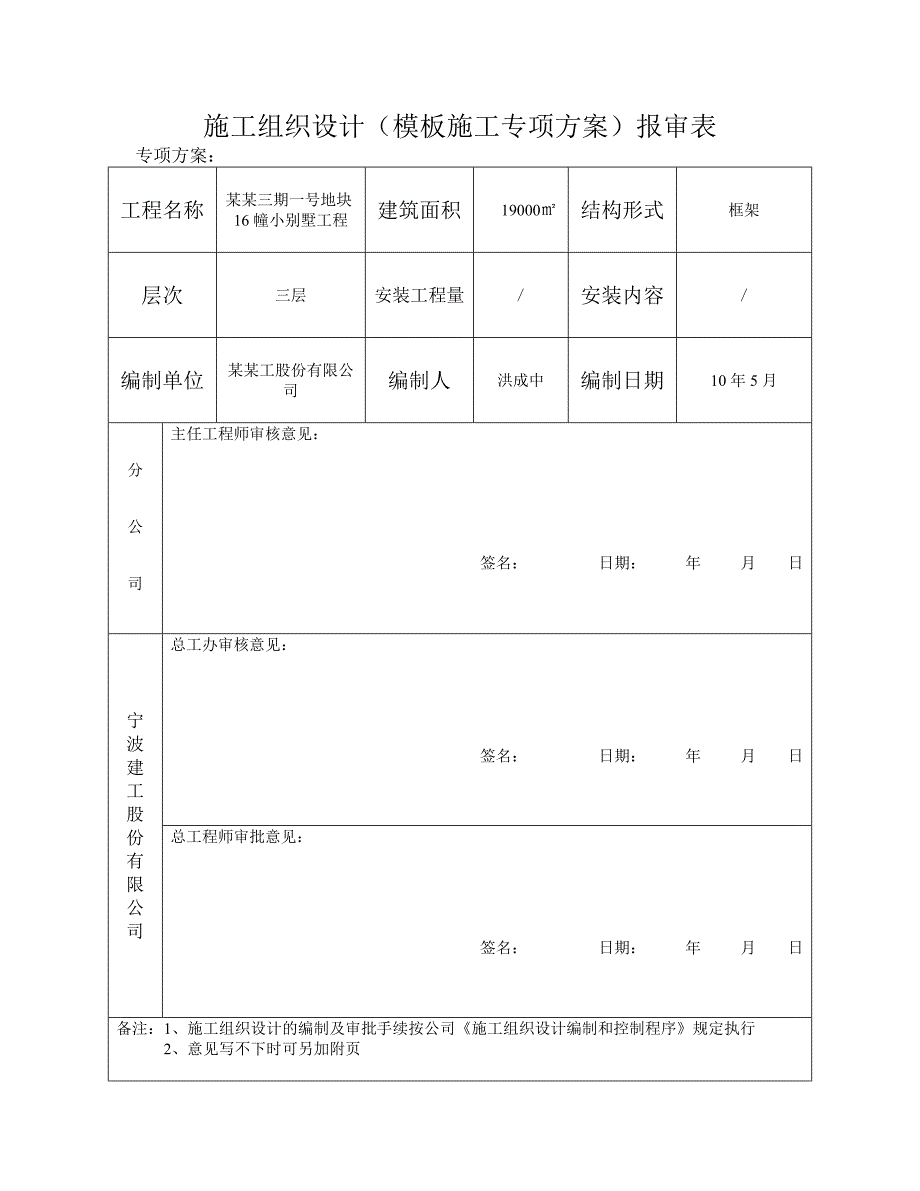

1、施工组织设计（模板施工专项方案）报审表专项方案： 工程名称某某三期一号地块16幢小别墅工程建筑面积 19000结构形式框架层次三层安装工程量安装内容编制单位某某工股份有限公司编制人洪成中编制日期10年5月分公司主任工程师审核意见：签名： 日期： 年 月 日宁波建工股份有限公司总工办审核意见：签名： 日期： 年 月 日总工程师审批意见：签名： 日期： 年 月 日备注：1、施工组织设计的编制及审批手续按公司施工组织设计编制和控制程序规定执行 2、意见写不下时可另加附页某某三期一号地块16幢小别墅工程模板专项施工方案编制人: 职务： 负责人： 职务： 审核人： 职务： 批准人： 职务： 某某工股份有

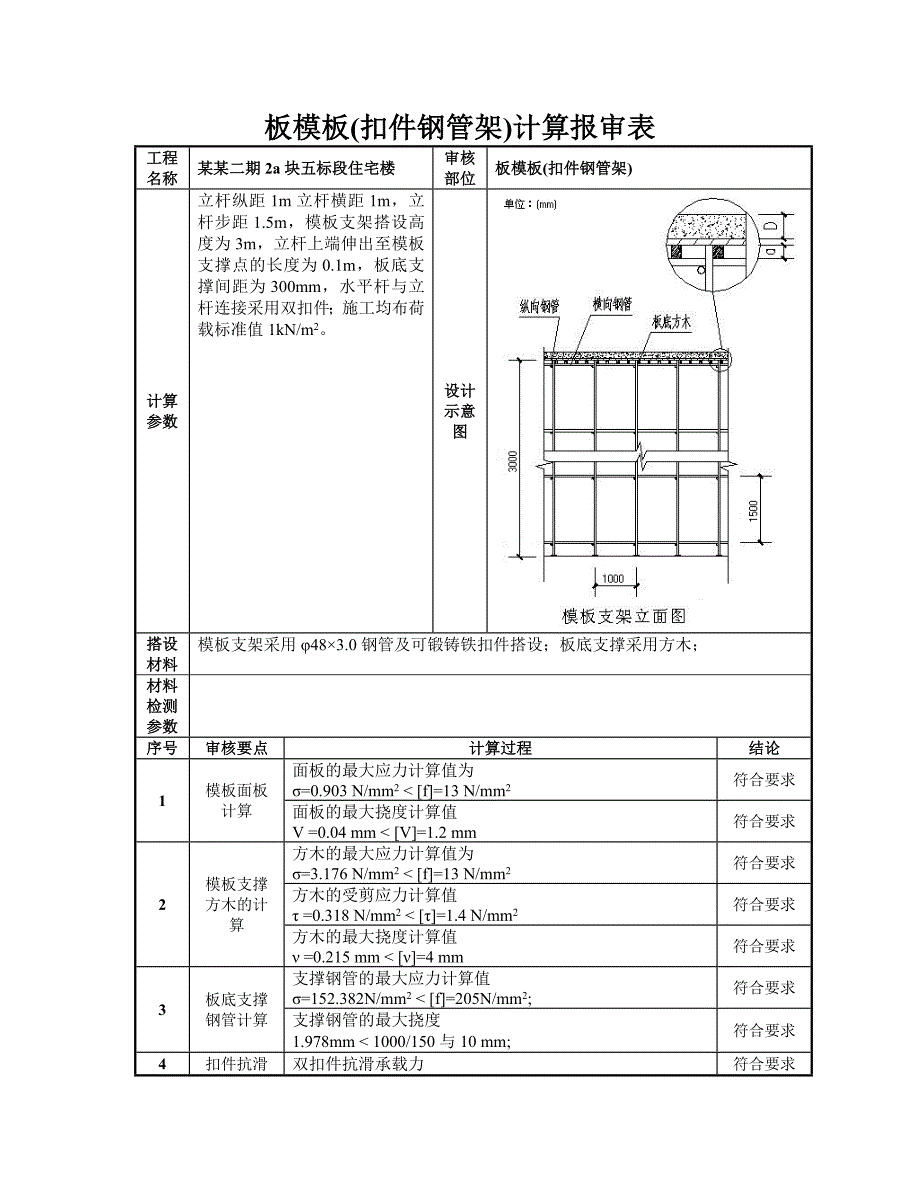

2、限 公司年 月 日板模板(扣件钢管架)计算报审表工程名称某某二期2a块五标段住宅楼审核部位板模板(扣件钢管架)计算参数立杆纵距1m立杆横距1m，立杆步距1.5m，模板支架搭设高度为3m，立杆上端伸出至模板支撑点的长度为0.1m，板底支撑间距为300mm，水平杆与立杆连接采用双扣件；施工均布荷载标准值1kN/m2。设计示意图搭设材料模板支架采用483.0钢管及可锻铸铁扣件搭设；板底支撑采用方木；材料检测参数序号审核要点计算过程结论1模板面板计算面板的最大应力计算值为 =0.903 N/mm2 f=13 N/mm2符合要求面板的最大挠度计算值 V =0.04 mm V=1.2 mm符合要求2模板支
3、撑方木的计算方木的最大应力计算值为 =3.176 N/mm2 f=13 N/mm2符合要求方木的受剪应力计算值 =0.318 N/mm2 =1.4 N/mm2符合要求方木的最大挠度计算值 =0.215 mm =4 mm符合要求3板底支撑钢管计算支撑钢管的最大应力计算值=152.382N/mm2 f=205N/mm2;符合要求支撑钢管的最大挠度1.978mm 1000/150与10 mm;符合要求4扣件抗滑移的计算双扣件抗滑承载力R=7.39kN 12.8kN符合要求5立杆的稳定性计算立杆稳定性计算= 38.143 N/mm2 f= 205 N/mm2 符合要求结论符合要求审核人总监理工程师编制
4、人审核时间注：此表数据来源于计算书，详细计算过程请查阅计算书。梁模板(扣件钢管架)计算报审表工程名称某某二期2a块五标段住宅楼审核部位梁模板(扣件钢管架)计算参数立杆梁跨度方向间距1m；立杆上端伸出至模板支撑点长度0.1m；立杆步距1.5m；梁支撑架搭设高度2.7m；梁两侧立杆间距0.6m；梁模板支撑采用梁底小楞垂直梁截面；立杆承重连接方式采用单扣件；梁底纵向支撑根数为2根；水平杆与立杆连接采用双扣件；梁截面宽度0.4m；梁截面高度0.75m；主楞间距500mm；次楞根数4；主楞竖向支撑点数量4；穿梁螺栓类型M12，穿梁螺栓水平间距500mm；竖向支撑点到梁底距离依次是：150mm，300mm
5、，450mm，600mm。模板自重为0.3kN/m2，钢筋自重为1.5kN/m3，施工荷载为2.5kN/m2，新浇混凝土荷载侧压力为17.848kN/m2，振捣混凝土对梁底模板荷载为2kN/m2，振捣混凝土对梁侧模板荷载为4kN/m2。设计示意图搭设材料模板支架采用483钢管及可锻铸铁扣件搭设；梁底模板支撑采用方木；主楞材料木方；宽度80mm；高度100mm；次楞材料：木方；宽度60mm；高度80mm；模板采用胶合面板厚度为20mm；材料检测参数序号审核要点计算过程结论1梁侧模板面板的计算面板的受弯应力计算值 =1.7N/mm2 f=13N/mm2;符合要求面板的最大挠度计算值 =0.04mm
6、 =0.84mm;符合要求2梁侧模板支撑的计算次楞最大受弯应力计算值: =2.2 N/mm2 f=17 N/mm2;符合要求次楞的最大挠度计算值: =0.096 mm =1.25 mm;符合要求主楞的受弯应力计算值 =0.9N/mm2 f=17N/mm2符合要求主楞的最大挠度计算值： =0.021mm =0.375mm符合要求3穿梁螺栓的计算穿梁螺栓所受的最大拉力: N=5.052 kN N=12.92 kN；符合要求4梁底模板计算梁底模面板计算应力 =8 N/mm2 f=13N/mm2;符合要求面板的最大挠度计算值:=1.104 mm =1.6mm。 符合要求5梁底支撑的计算方木的最大应力计
7、算值 =6.4 N/mm2 f= 13 N/mm2符合要求方木的受剪应力计算值 =0.959 N/mm2 = 1.7 N/mm2符合要求方木的最大挠度计算 =0.866 mm = 4 mm 符合要求6扣件抗滑移的计算单扣件实际抗滑承载力为8kN扣件所受应力 R=6.13kN 8kN符合要求7立杆的稳定性计算钢管立杆稳定性计算 = 113.6 N/mm2 f = 205 N/mm2 符合要求钢管立杆稳定性计算 = 81.7 N/mm2 f = 205 N/mm2 符合要求结论符合要求审核人总监理工程师编制人审核时间注：此表数据来源于计算书，详细计算过程请查阅计算书。第一节 编制依据8第二节 工程
8、概况8第三节 方案选择8第四节 材料选择9第五节 模板安装10第六节 模板拆除12第七节 模板技术措施13第八节 安全、环保文明施工措施18第九节 模板计算书19梁模板(扣件钢管架)19板模板(扣件钢管架)37 模板专项施工方案第一节 编制依据 建筑结构荷载规范（GB50009-2001）中国建筑工业出版社； 混凝土结构设计规范（GB50010-2002）中国建筑工业出版社； 建筑施工计算手册江正荣著 中国建筑工业出版社； 建筑施工手册第四版 中国建筑工业出版社； 钢结构设计规范（GB50017-2003）中国建筑工业出版社； 建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001） 中
9、国建筑工业出版社； 另外参照本工程施工图纸及施工组织设计编制本施工方案。第二节 工程概况 某某一号地块小别墅工程； 工程建设地点:镇江东吴路；属于框架结构； 地上3层； 地下0.5层；建筑高度：9m；标准层层高：2.9m ；总建筑面积：19000平方米；总工期：240天。本工程由镇江维科置业有限公司投资建设，江苏中森设计有限公司设计，镇江市岩土勘察设计研究院地质勘察，镇江鸿业监理有限公司监理，某某工股份有限公司组织施工；由谢勇担任项目经理，陈志平担任技术负责人。 第三节 方案选择 本工程考虑到施工工期、质量和安全要求，故在选择方案时，应充分考虑以下几点： 1、模板及其支架的结构设计，力求做到结
10、构要安全可靠，造价经济合理。 2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。 3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。 4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收； 5、综合以上几点，模板及模板支架的搭设，还必须符合JCJ59-99检查标准要求，要符合省文明标化工地的有关标准。 6、结合以上模板及模板支架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用以下模板及其支架方案： 梁模板(扣件钢管架)，板模板(扣件钢管架)。第四节 材料选择 按清水混凝土的要求进行模板设计，在模板满足强度、刚度和稳定性
11、要求的前提下，尽可能提高表面光洁度，阴阳角模板统一整齐。 梁模板(扣件钢管架) 面板采用20mm的胶合面板，次楞采用木方6080mm，主楞采用木方80100mm，主楞用m12对拉螺栓进行加固。梁底采用50100方木支撑。承重架采用扣件式钢管脚手架，由扣件、立杆、横杆、支座组成，采用483钢管。钢材强度等级Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。脚手架施工前必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试验结果满足设计要求后，方可在施工中使用。 本工程钢管脚手架的搭设使用可锻铸造扣件，应符合建设部钢管脚手扣件
