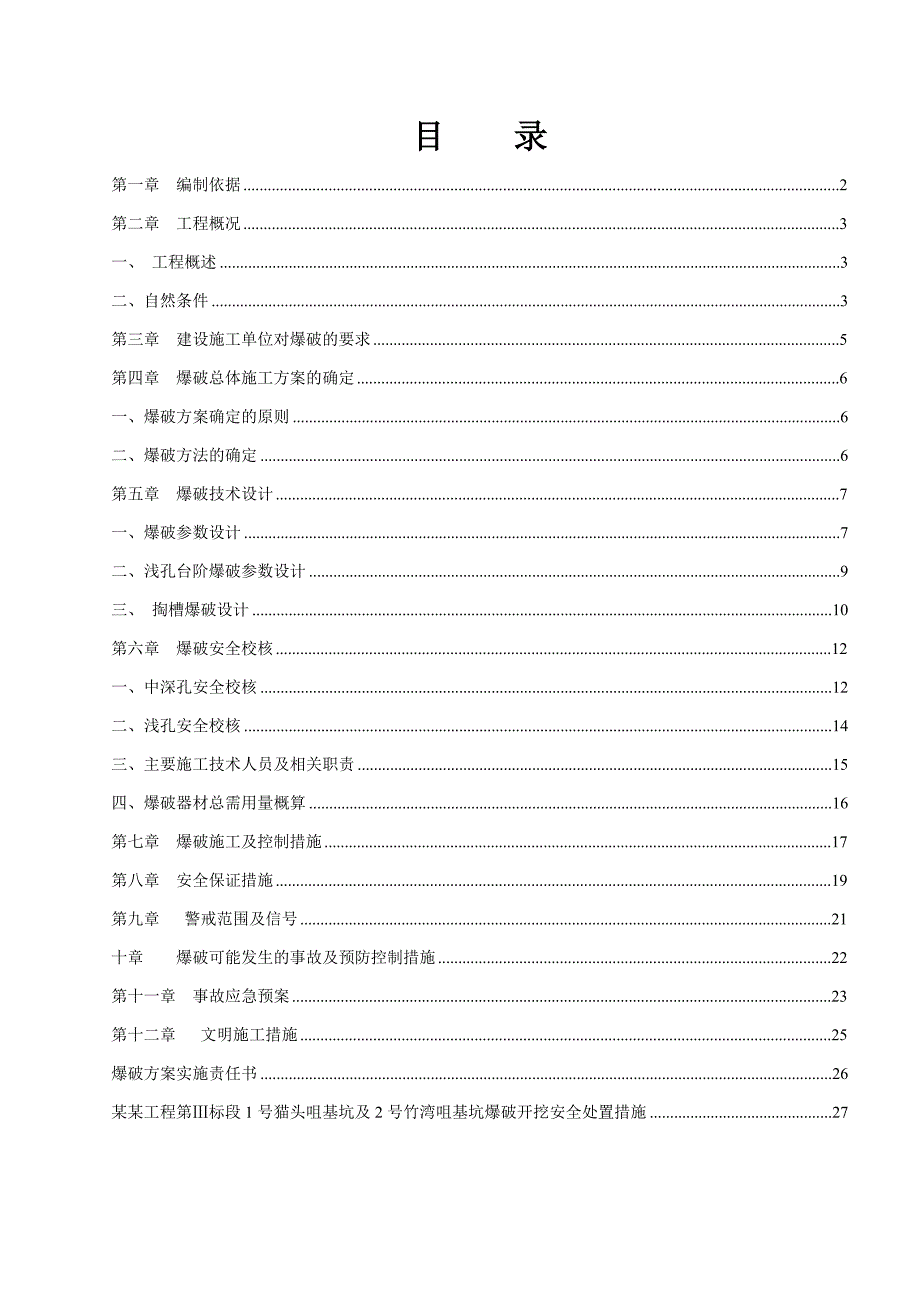

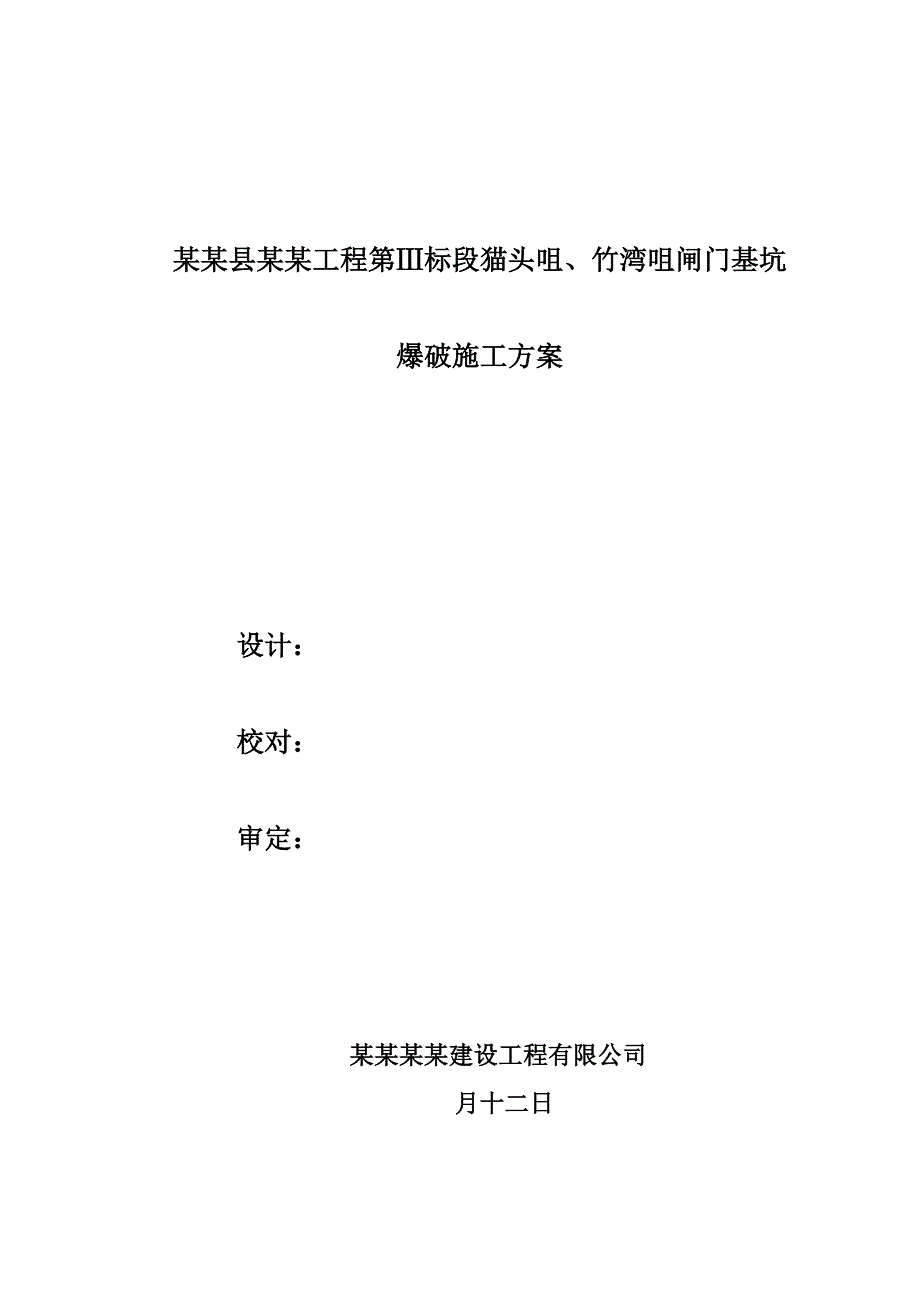

1、某某县某某工程第标段猫头咀、竹湾咀闸门基坑爆破施工方案 设计： 校对： 审定： 某某某某建设工程有限公司 月十二日目 录第一章 编制依据2第二章 工程概况3一、 工程概述3二、自然条件3第三章 建设施工单位对爆破的要求5第四章 爆破总体施工方案的确定6一、爆破方案确定的原则6二、爆破方法的确定6第五章 爆破技术设计7一、爆破参数设计7二、浅孔台阶爆破参数设计9三、 掏槽爆破设计10第六章 爆破安全校核12一、中深孔安全校核12二、浅孔安全校核14三、主要施工技术人员及相关职责15四、爆破器材总需用量概算16第七章 爆破施工及控制措施17第八章 安全保证措施19第九章 警戒范围及信号21十章 爆

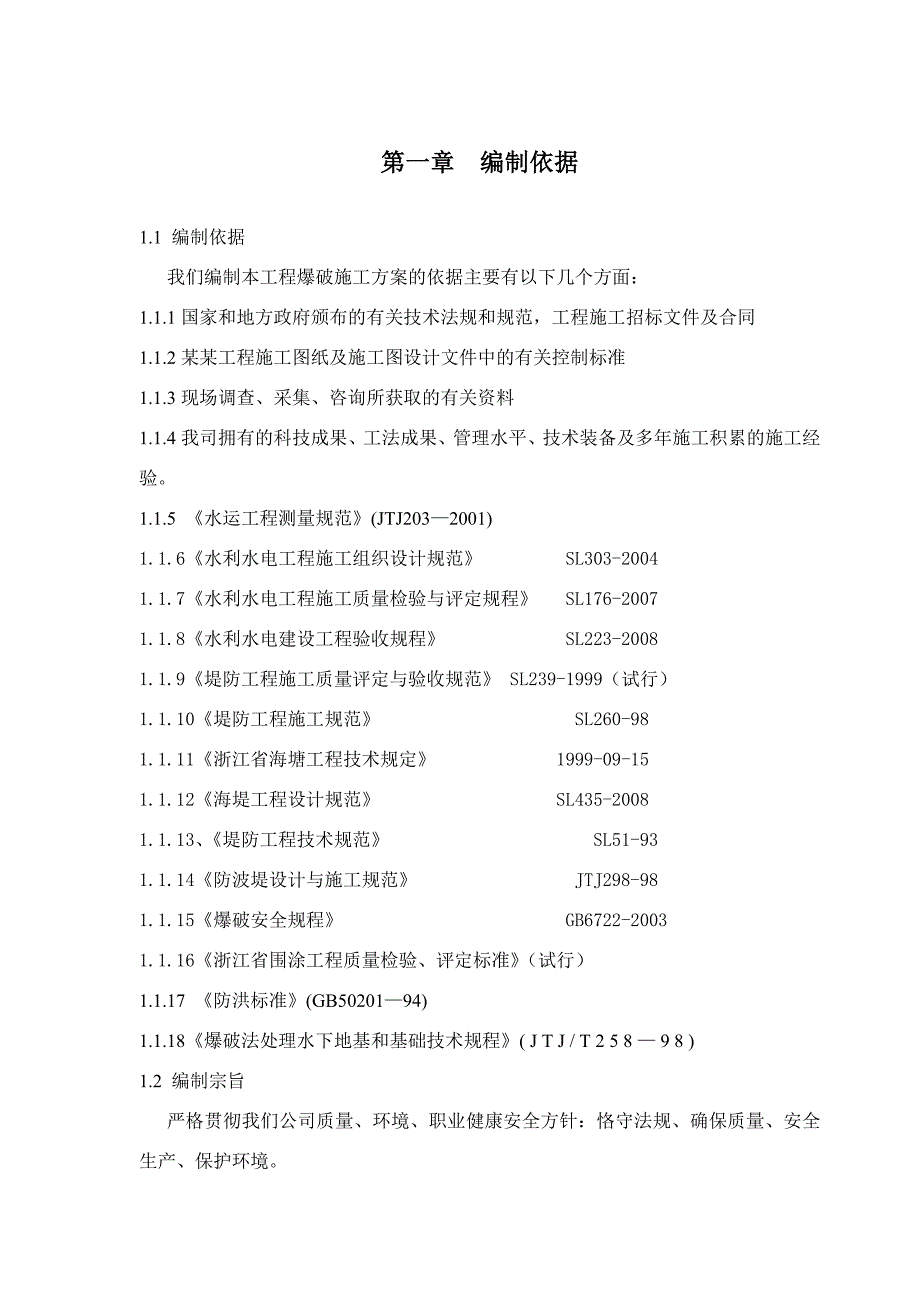

2、破可能发生的事故及预防控制措施22第十一章 事故应急预案23第十二章 文明施工措施25爆破方案实施责任书26某某工程第标段1号猫头咀基坑及2号竹湾咀基坑爆破开挖安全处置措施27 第一章 编制依据1.1 编制依据我们编制本工程爆破施工方案的依据主要有以下几个方面：1.1.1国家和地方政府颁布的有关技术法规和规范，工程施工招标文件及合同1.1.2某某工程施工图纸及施工图设计文件中的有关控制标准1.1.3现场调查、采集、咨询所获取的有关资料1.1.4我司拥有的科技成果、工法成果、管理水平、技术装备及多年施工积累的施工经验。1.1.5 水运工程测量规范(JTJ2032001)1.1.6水利水电工程施工
3、组织设计规范 SL303-20041.1.7水利水电工程施工质量检验与评定规程 SL176-20071.1.8水利水电建设工程验收规程 SL223-20081.1.9堤防工程施工质量评定与验收规范 SL239-1999（试行）1.1.10堤防工程施工规范 SL260-981.1.11浙江省海塘工程技术规定 1999-09-151.1.12海堤工程设计规范 SL435-2008 1.1.13、堤防工程技术规范 SL51-931.1.14防波堤设计与施工规范 JTJ298-981.1.15爆破安全规程 GB6722-20031.1.16浙江省围涂工程质量检验、评定标准（试行）1.1.17 防洪标准
4、(GB5020194)1.1.18爆破法处理水下地基和基础技术规程( J T J / T 2 5 8 9 8 )1.2 编制宗旨严格贯彻我们公司质量、环境、职业健康安全方针：恪守法规、确保质量、安全生产、保护环境。第二章 工程概况一、 工程概述某某县某某工程位于白岩山盐场东首，东临大目洋，西为涂茨镇，南为爵溪街道。工程计划围涂面积2.12万亩，海堤全长约5345m，由南堤和北堤组成。南堤自饭桶山炮台山，设计长度4505m，地基涂面平均高程-2.8m（“85”国家基准高程，下同）；北堤自猫头咀道人山,设计长度840m，地基涂面平均高程-2.3m。工程项目由海堤、水闸、排涝河、防波堤、船闸、交通堤
5、、交通桥等组成。该工程分三个标段，本工程两个开挖基坑属于某某标段。某某工程第标段共两个闸门基坑，分别位于北堤猫头咀的1号基坑和竹湾咀2号基坑，猫头咀1号基坑开挖高程自+22.3m至-3.5m，高差为25.8m，基坑31m*51m，爆破方量约3万方；竹湾咀2号基坑开挖高程自+14.2m至-3.5m，开挖高差为17.7m，基坑85m*30m，爆破开挖方量约4万方。爆破开挖方量大部分集中在基坑上部岩体清除爆破，1号基坑及2号基坑开挖计划自开工之日起12个月内完成。二、自然条件1、水文气象工程区属于亚热带季风气候区，气候温和、雨量充沛、日照充足，春夏季多东南风，秋冬季多西北风。多年平均气温16.2，年
6、温差22.2，历年最高气温41，最低气温-7.5。多年平均日照达2027小时，无霜期为235天。本地区多年平均降雨量1323.39mm，最大年降雨量为2177.6mm，最小年降雨770.6mm。在非汛期内，本地区受冷高压控制，天气稳定少雨，仅当北方冷空气南下时，伴有雨雪；梅雨期，太平洋亚热带高压逐渐加强，暖湿空气与北方冷空气相遇，静止峰在本地区形成连续阴雨天气；台风期，冷空气衰退，在副热带高压控制下，台风袭击频繁，每当台风过境或受边缘影响时，夹带大量水气，往往形成强烈的台风暴雨，风急浪高，对基坑施工安全威胁较大。2、潮汐工程海域潮汐为半日潮，一天出现两次高潮和两次低潮，并具有明显的潮汐日不等现
7、象。多年平均最高潮位值3.28m，平均潮位0.30m，平均低潮位-1.19。工程水域的平均涨、落潮历时较为接近，平均落潮历时仅比涨潮历时长达10分钟左右。50年一遇设计高潮位：4.67m；50年一遇设计低潮位：-2.94m。汛期10年一遇设计高潮位3.99m，非汛期5年一遇设计高潮位2.93m。3、工程地质开挖岩基从裸露外表的岩层看为凝灰岩，表面局部岩石风化严重，颜色为黄褐色，揭露厚度0 . 1 0 1 . 1 0 m；中部混合中风化凝灰岩，颜色为褐黄、灰白、青灰色， 主要成分为长石、石英及云母， 沿裂隙面长石见有风化迹象； 岩芯一般具块状结构， 局部具碎裂状结构， 锤击声稍脆； 金刚钻进进尺
8、缓慢， 伴有剧烈拨钻声， 力学强度高。岩石强度为f=1012。4、对外交通：工程对外交通以公路为主，施工现场经进场道路与村级水泥公路相接，再经贤庠镇县级公路或白岩山工业园区交通道路直达某某县城，对外交通方便，水上交通也较为方便。5、爆破作业环境1号基坑位于猫头咀山嘴，基坑从两侧山体中间低凹处穿过：（1）.基坑东、北二面临海，西面靠山体修建有简易施工道路至爆破作业现场。（2）.基坑西面为爆破山体，山体植被茂盛。距离基坑西侧150米处山顶上建有两座电信铁塔。顺山脉走向架有施工临时用电。（3）.基坑南侧亦为爆破山体，该山体与新建坝体相接。（4）.爆破作业区南面1200米处有处小的船坞。2号基坑位于道
9、人山岛西北侧竹湾咀，与猫头咀相对：（1）.基坑南、西、北三面临海。（2）.基坑东侧为道人山，山体植被茂盛，无人居住，无需要保护的建筑物及其他设施。第三章 建设施工单位对爆破的要求须确保作业区周边的安全；须保证施工进度的要求；须有利于爆破效果、爆破质量；（块度要求应适合装运）须有利于降低爆破危害，爆破的基坑符合设计要求。第四章 爆破总体施工方案的确定一、爆破方案确定的原则须保证爆区及其周边的安全；须确保施工进度的要求；须有利于爆破效果、爆破质量；有利于降低爆破成本。二、爆破方法的确定：根据爆破安全规程的有关规定，结合本工程所处爆破环境的具体情况及业主要求、周边居民正常工作、生活的需要，从工程安全
10、、进度、质量和效益几方面综合考虑，决定基坑上部山体采用中深孔结合浅孔台阶爆破，机器配合施工的方案。基坑开挖采用沟槽爆破和机械破碎辅以浅孔爆破。1号及2号基坑上部岩体，主要采用中深孔松动爆破，孔径选用90mm，炸药采用防水乳化炸药和铵油炸药，一次爆破药量要严格控制在3000千克以下，孔数和排数不易过多，采用非电毫秒雷管微差爆破，做到单响药量不大于300，雷管采用非电毫秒延期雷管、非电导爆管，单响起爆间隔时间大于50ms，采用4段或5段雷管进行分段延期。1号及2号基坑开挖采用沟槽爆破和机械破碎辅以浅孔爆破。孔径选用42mm，边坡保持65度角，保证边坡平整及稳定；炸药采用防水乳化炸药；基坑内采用开槽
11、扩大开挖，低药量多分段保证基坑边缘岩体的完整性，一次浅孔爆破药量严格控制在300以下，单响药量不大于23。雷管采用非电毫秒延期雷管、非电导爆管，单响起爆间隔时间大于50ms，采用4段或5段雷管进行分段延期。根据现场施工要求，爆破石渣的块度要方便挖运，对大块拟采用机械方式或解小爆破进行二次破碎。爆破石渣用于坝体填料。第五章 爆破技术设计一、爆破参数设计：1）中深孔爆破参数如下：（1）钻孔直径： D=90mm（2）钻孔深度： 9-15m （1号猫头咀基坑上部土石方开挖最大高差为18.3m，拟分两个台阶进行开挖；2号竹湾咀基坑上部土石方开挖最大高差为10.2m，拟一次性开挖到位）（3）布孔方式： 采
12、用梅花型（4）钻孔倾角： =90度 边坡按65度角钻孔（5）第一排最小抵抗线： W=3.5m（6）爆孔间距： a=3.54.0m（7）排距： b=3.03.5m说明：爆孔间距及排距根据试爆效果及孔深进行适当调整，以达到充分合理布置炮孔，提高炮孔利用率；在爆破效果相同的状况下，多装药，少打孔，节省人力物力。（8）前排钻孔装药量： Q=K*H*W*a K=0.32Kg/m3（9）后排钻孔装药量： Q=K*H*a*b K=0.35Kg/m3（10）超深： h=1.01.5m（根据试爆情况调整）（11）炮孔堵塞长度： L3.5米 校核单孔装药量： L1堵=L（4Q/d2）（具体计算结果见上表），堵塞长
13、度符合设计要求。序号钻孔深度爆破参数9米10米11米12米13米14米15米1钻孔直径(mm)909090909090902钻孔倾角(0)909090909090903底盘抵抗线(m)33333334炮孔间距(m)3.53.53.53.53.53.53.55炮孔排距(m)33333336炸药用量(前/后)30/3334/3737/4040/4444/4847/5150/557装药长度（m)5.2/5.85.8/6.56.5/7.07.0/7.77.7/8.48.2/8.98.7/9.68堵塞长度(前/后m)4.8/4.25.2/4.55.5/5.06.0/5.36.3/5.66.8/6.17.3/6.49超深长度(m)1.01.01.01.01.01.01.0如上表为中深孔爆破参数，根据周围环境所计算的最大单段起爆药量，可指导爆破作业，保证单段起爆药量不超过指定范围。深孔的炮孔布置图如下：(a) V型式 (b) 对角式 炮孔布置及起爆顺序图（图中数字表示雷管段位）装药结构采用连续装药，雷管脚线需用连接线加长，接头用胶布绝缘处理，起爆药包放在离底部距离为装药长度的1/3及2/3处（起爆药包为乳化炸药制成直径为70的药卷，采用乳化炸药时用毫秒雷管直接
