1、第一节 编制依据2第二节 工程概况2第三节 方案选择2第四节 材料选择3第五节 模板安装3第六节 模板拆除7第七节 模板技术措施8第八节 安全、环保文明施工措施13第九节 脚手架计算书14墙模板14梁模板(木支撑)23板模板(木支撑)36柱模板45 模板专项施工方案第一节 编制依据 建筑结构荷载规范（GB50009-2001）中国建筑工业出版社； 混凝土结构设计规范（GB50010-2002）中国建筑工业出版社； 建筑施工计算手册江正荣著 中国建筑工业出版社； 建筑施工手册第四版 中国建筑工业出版社； 钢结构设计规范（GB50017-2003）中国建筑工业出版社； 另外参照本工程施工图纸及施工
2、组织设计编制本施工方案。第二节 工程概况 浙江新都绿色能源有限公司冷却塔工程；工程建设地点：厂区；总建筑面积：1750平方米；总工期：150天。第三节 方案选择 本工程考虑到施工工期、质量和安全要求，故在选择方案时，应充分考虑以下几点： 1、模板及其支架的结构设计，力求做到结构要安全可靠，造价经济合理。 2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。 3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。 4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收； 5、综合以上几点，模板及模板支架的搭设，还必须符合JCJ59-99检查标准要求，

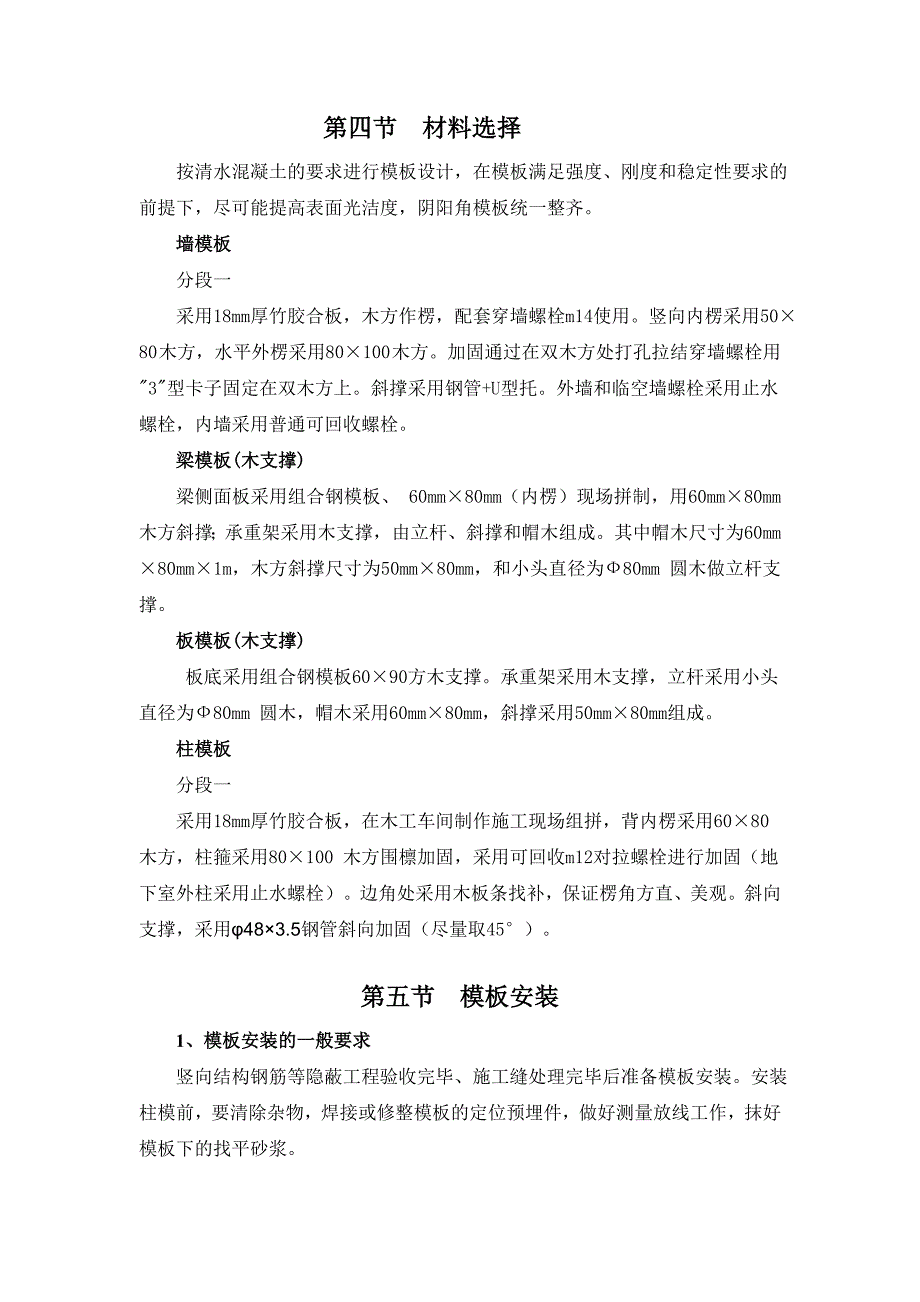

3、要符合省文明标化工地的有关标准。 6、结合以上模板及模板支架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用以下模板及其支架方案：第四节 材料选择 按清水混凝土的要求进行模板设计，在模板满足强度、刚度和稳定性要求的前提下，尽可能提高表面光洁度，阴阳角模板统一整齐。 墙模板 分段一 采用18mm厚竹胶合板，木方作楞，配套穿墙螺栓m14使用。竖向内楞采用5080 木方，水平外楞采用80100 木方。加固通过在双木方处打孔拉结穿墙螺栓用3型卡子固定在双木方上。斜撑采用钢管+U型托。外墙和临空墙螺栓采用止水螺栓，内墙采用普通可回收螺栓。 梁模板(木支撑) 梁侧面板采用组合钢模板、
4、 60mm80mm（内楞）现场拼制，用60mm80mm木方斜撑；承重架采用木支撑，由立杆、斜撑和帽木组成。其中帽木尺寸为60mm80mm1m，木方斜撑尺寸为50mm80mm，和小头直径为80mm 圆木做立杆支撑。 板模板(木支撑) 板底采用组合钢模板6090方木支撑。承重架采用木支撑，立杆采用小头直径为80mm 圆木，帽木采用60mm80mm，斜撑采用50mm80mm组成。 柱模板 分段一 采用18mm厚竹胶合板，在木工车间制作施工现场组拼，背内楞采用6080 木方，柱箍采用80100 木方围檩加固，采用可回收m12对拉螺栓进行加固（地下室外柱采用止水螺栓）。边角处采用木板条找补，保证楞角方直
5、、美观。斜向支撑，采用483.5钢管斜向加固（尽量取45）。第五节 模板安装 1、模板安装的一般要求 竖向结构钢筋等隐蔽工程验收完毕、施工缝处理完毕后准备模板安装。安装柱模前，要清除杂物，焊接或修整模板的定位预埋件，做好测量放线工作，抹好模板下的找平砂浆。 模板组装要严格按照模板配板图尺寸拼装成整体，模板在现场拼装时，要控制好相邻板面之间拼缝，两板接头处要加设卡子，以防漏浆，拼装完成后用钢丝把模板和竖向钢管绑扎牢固，以保持模板的整体性。拼装的精度要求如下：1、两块模板之间拼缝 12、相邻模板之间高低差 13、模板平整度 24、模板平面尺寸偏差 3 2、模板定位 当底板或顶板混凝土浇筑完毕并具有
6、一定强度（1.2MPa），即用手按不松软、无痕迹，方可上人开始进行轴线投测。首先根据楼面轴线测量孔引测建筑物的主轴线的控制线，并以该控制线为起点，引出每道细部轴线，根据轴线位置放出细部截面位置尺寸线、模板500（mm） 控制线，以便于模板的安装和校正。当混凝土浇筑完毕，模板拆除以后，开始引测楼层500mm 标高控制线，并根据该500mm 线将板底的控制线直接引测到墙、柱上。 3、0000以下模板安装要求 （1）底板模板安装顺序及技术要点 垫层施工完毕后进行底板模板安装，底板侧模全部采用砖模，沿底板边线外延50mm砌筑240mm厚砖墙，高度二底板厚+450mm，在底板厚度范围内砌筑永久性保护墙，
7、砂浆采用1：3水泥砂浆，上面450nnn部分砌筑临时性保护墙，用混合砂浆砌筑，砖墙内侧抹20mm厚1：3水泥砂浆。 （2）墙体模板安装顺序及技术要点 模板安装顺序 模板定位、垂直度调整模板加固验收混凝土浇筑拆模 技术要点 安装墙模前，要对墙体接茬处凿毛，用空压机清除墙体内的杂物，做好测量放线工作。为防止墙体模板根部出现漏浆烂根现象，墙模安装前，在底板上根据放线尺寸贴海绵条，做到平整、准确、粘结牢固并注意穿墙螺栓的安装质量。 （3）梁模板安装顺序及技术要点 （4）楼板模板安装顺序及技术要点 模板安装顺序 满堂脚手架主龙骨次龙骨柱头模板龙骨柱头模板、顶板模板拼装顶板内、外墙柱头模板龙骨模板调整验收
8、进行下道工序 技术要点 楼板模板当采用单块就位时，宜以每个铺设单元从四周先用阴角模板与墙、梁模板连接，然后向中央铺设，按设计要求起拱(跨度大于4m时，起拱0.2)，起拱部位为中间起拱，四周不起拱。 （5）柱模板安装顺序及技术要点 4、0.000以上模板安装要求 （1）墙体模板安装顺序及技术要点 模板安装顺序 模板定位、垂直度调整模板加固验收混凝土浇筑拆模 技术要点 筒体模板支模均为双面支模，采用对拉螺栓固定，螺栓孔采用锥形堵头防止漏浆。简体随层高变化墙厚变化，采用改变阴阳角模及B板(丁字板)尺寸调整配模。 （2）梁、板模板安装顺序及技术要点 模板安装顺序 模板定位、垂直度调整模板加固验收混凝土
9、浇筑拆模 技术要点 安装墙模前，要对墙体接茬处凿毛，用空压机清除墙体内的杂物，做好测量放线工作。为防止墙体模板根部出现漏浆烂根现象，墙模安装前，在底板上根据放线尺寸贴海绵条，做到平整、准确、粘结牢固并注意穿墙螺栓的安装质量。 （3）梁模板安装顺序及技术要点 （4）楼板模板安装顺序及技术要点 模板安装顺序 满堂脚手架主龙骨次龙骨柱头模板龙骨柱头模板、顶板模板拼装顶板内、外墙柱头模板龙骨模板调整验收进行下道工序 技术要点 楼板模板当采用单块就位日寸，宜以每个铺设单元从四周先用阴角模板与墙、梁模板连接，然后向中央铺设，按设计要求起拱(跨度大于4m时，起拱0.2)，起拱部位为中间起拱，四周不起拱。 （
10、5）柱模板安装顺序及技术要点 5、模板构造 墙模板 分段一 竹胶合板使用前模板表面清理，涂刷隔离剂，严禁隔离剂沾污钢筋与混凝土接槎处。竖向内背楞采用5080 木方间距300mm（起步200mm，以上400mm 间距，其余间距600mm），水平外楞80100 木方间距500mm。加固通过背楞上打孔拉结穿墙螺栓水平间距600mm，竖向间距500mm，斜向支撑用钢管中下三道进行间距600 mm加固以保证其稳定。地下室外墙用m14对拉螺栓带止水片，端头带小木块限位片，以防地下水沿对拉螺栓渗入墙内。最下面三道对拉螺栓两侧加双螺母。内墙采用普通可回收穿墙螺栓。 梁模板(木支撑)梁底和梁侧面板采用组合钢模板
11、，承重架采用木支撑，由立杆、斜撑和帽木组成。其中梁侧模板采用方木作为内楞，截面尺寸为60mm80mm，帽木尺寸为60mm80mm1m，木方斜撑尺寸为小头直径为80mm 圆木，立杆支撑为50mm80mm。支撑纵距为0.5m，支撑高度为4.7m。梁模板施工时注意以下几点：(a)、横板木支撑必须在楼面弹线上垫木方；(b)、支撑排架搭设横平竖直。上下层支顶位置一致，连接件需连接牢固。(c)、根据梁跨度，决定顶板模板起拱大小：4不考虑起拱，4L6起拱10mm，6 的起拱15mm；(d)、木支撑立柱高度不允许超过3.5m，禁止使用弯曲的小径杂木支撑，禁止采用调整支撑立柱倾斜度的方法来调整楼板标高的支设工艺
12、。 板模板(木支撑) 1、楼板模板采用40mm60mm木方做板底支撑，中心间距300mm，脚手架排距0.9m，跨距0.8m。 2、楼板模板施工时注意以下几点： （1）横板支撑圆木必须在楼面弹线上垫木方； （2）圆木排架搭设横平竖直，纵横连通，上下层支顶位置一致，水平拉撑连通； （3）模板底第一排楞需紧靠墙板，如有缝隙用密封条封孔，模板与模板之间拼接缝小于1mm，否则用腻子封条； （4）根据房间大小，决定顶板模板起拱大小：4 开间不考虑起拱，4L6起拱10mm，6 的起拱15mm； （5）模板支设，下部支撑用满堂脚手架支撑下垫垫板。顶板纵横格栅用压刨刨成同样规格，并拉通线找平。特别是四周的格栅，
13、弹线保持在同一标高上，板与格栅用50mm 长钉子固定，格栅间距300mm，板铺完后，用水准仪校正标高，并用靠尺找平。铺设四周模板时，与墙齐平，加密封条，避免墙体吃模，板模周转使用时，将表面的水泥砂浆清理干净，涂刷脱模剂，对变形和四周破损的模板及时修整和更换以确保接缝严密，板面平整；模板铺完后，将杂物清理干净，刷好脱模剂。 （6）从墙根起步300mm 立第一根立杆以后按900mm 和1200mm 的间距立支撑，这样可保证立柱支撑上下层位置对应。水平拉杆要求设上、中、下三道，考虑到人行通道，在支撑中留一条通道，中、下两道水平不设（在顶板支撑完善之后拆除部分横杆形成人行通道）。 柱模板 分段一 采用
14、18mm竹胶合板，模板在木工车间制作施工现场组拼，竖向内楞采用6080 木方，柱箍采用80100 木方柱截面B方向间距175mm，柱截面H方向间距175mm用可回收的m12普通穿墙螺栓加固，柱截面B方向间距：水平间距350mm，竖向间距：同柱箍间距350mm，四周加钢管抛撑。柱边角处采用木板条找补海棉条封堵，保证楞角方直、美观。斜向支撑，起步为150mm，每隔1500mm 一道，采用双向钢管对称斜向加固（尽量取45），柱与柱之间采用拉通线检查验收。柱模木楞盖住板缝，以减少漏浆。第六节 模板拆除 1、模板拆除根据现场同条件的试块指导强度，符合设计要求的百分率后，由技术人员发放拆模通知书后，方可拆模。 2、模板及其支架在拆除时混凝土强度要达到如下要求。在拆除侧模时，混凝土强度要达到1.2MPa（依据拆模试块强度而定），保证其表面及棱角不因拆除模板而受损后方可拆除。混凝土的底模，其混凝土强度必须符合下表规定后方可拆除。 3、拆除模板的顺序与安装模板顺序相反，先支的模板
