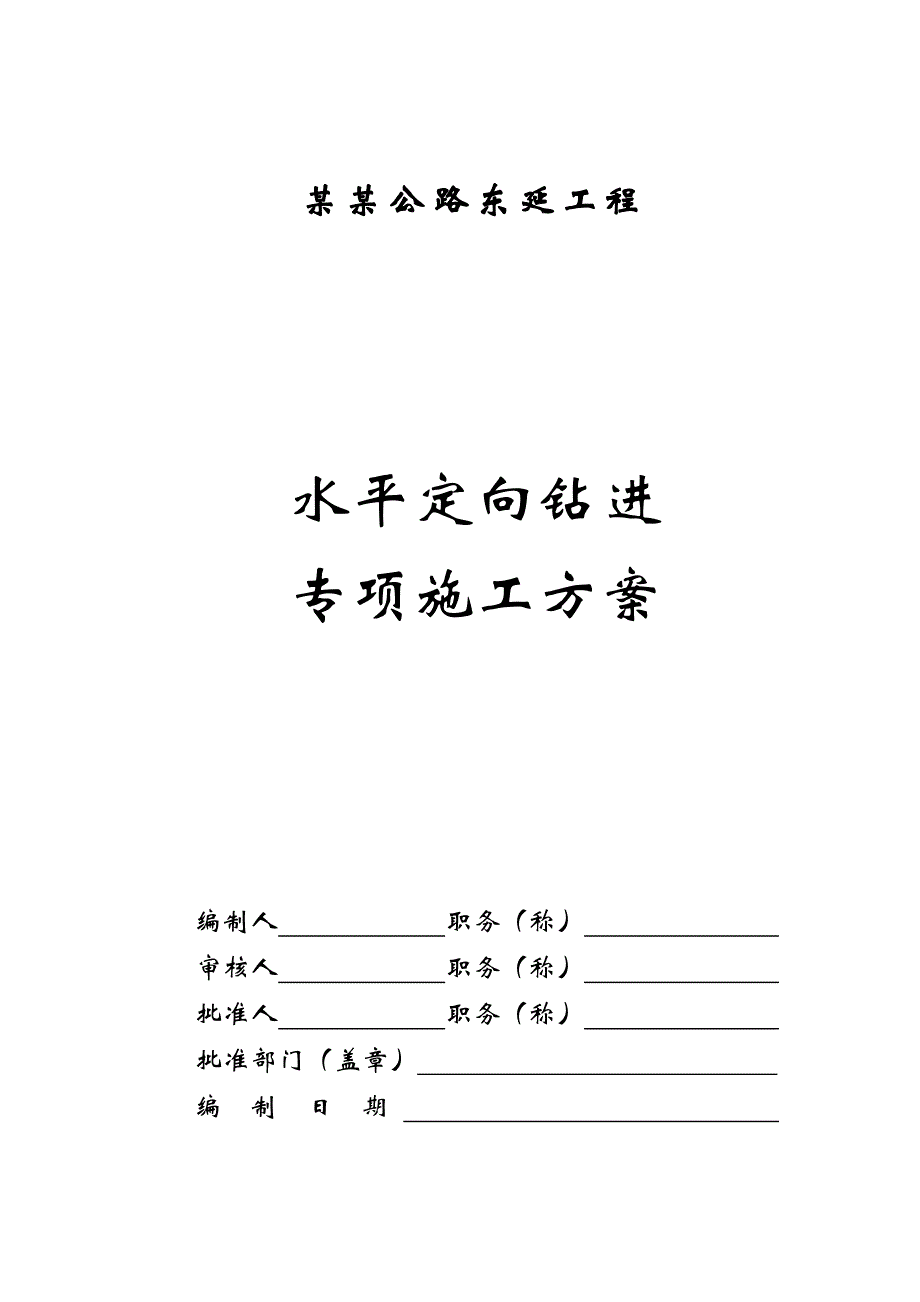

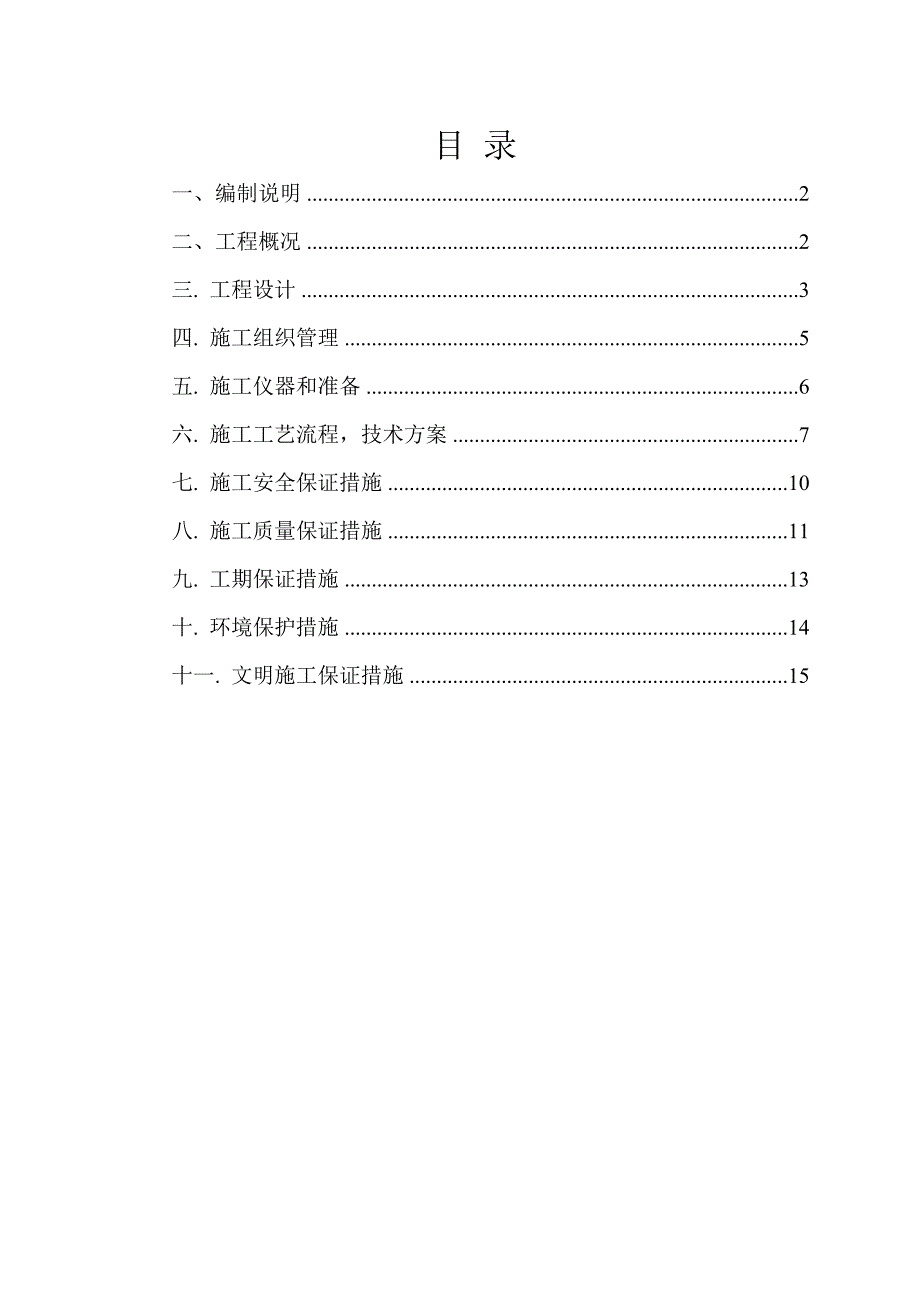

1、某某公路东延工程水平定向钻进专项施工方案编制人 职务（称） 审核人 职务（称） 批准人 职务（称） 批准部门（盖章） 编 制 日 期 目 录一、编制说明2二、工程概况2三. 工程设计3四. 施工组织管理5五. 施工仪器和准备6六. 施工工艺流程，技术方案7七. 施工安全保证措施10八. 施工质量保证措施11九. 工期保证措施13十. 环境保护措施14十一. 文明施工保证措施15一、编制说明1. 编制依据根据设计图纸以及现场实际情况，在严格遵守有关技术规范的前提下，结合本公司施工经验，编制本施工专项方案，编制依据如下： 现场实际情况； 国家及地方、行业现行的有关施工及验收规范（规程）:水平定向钻

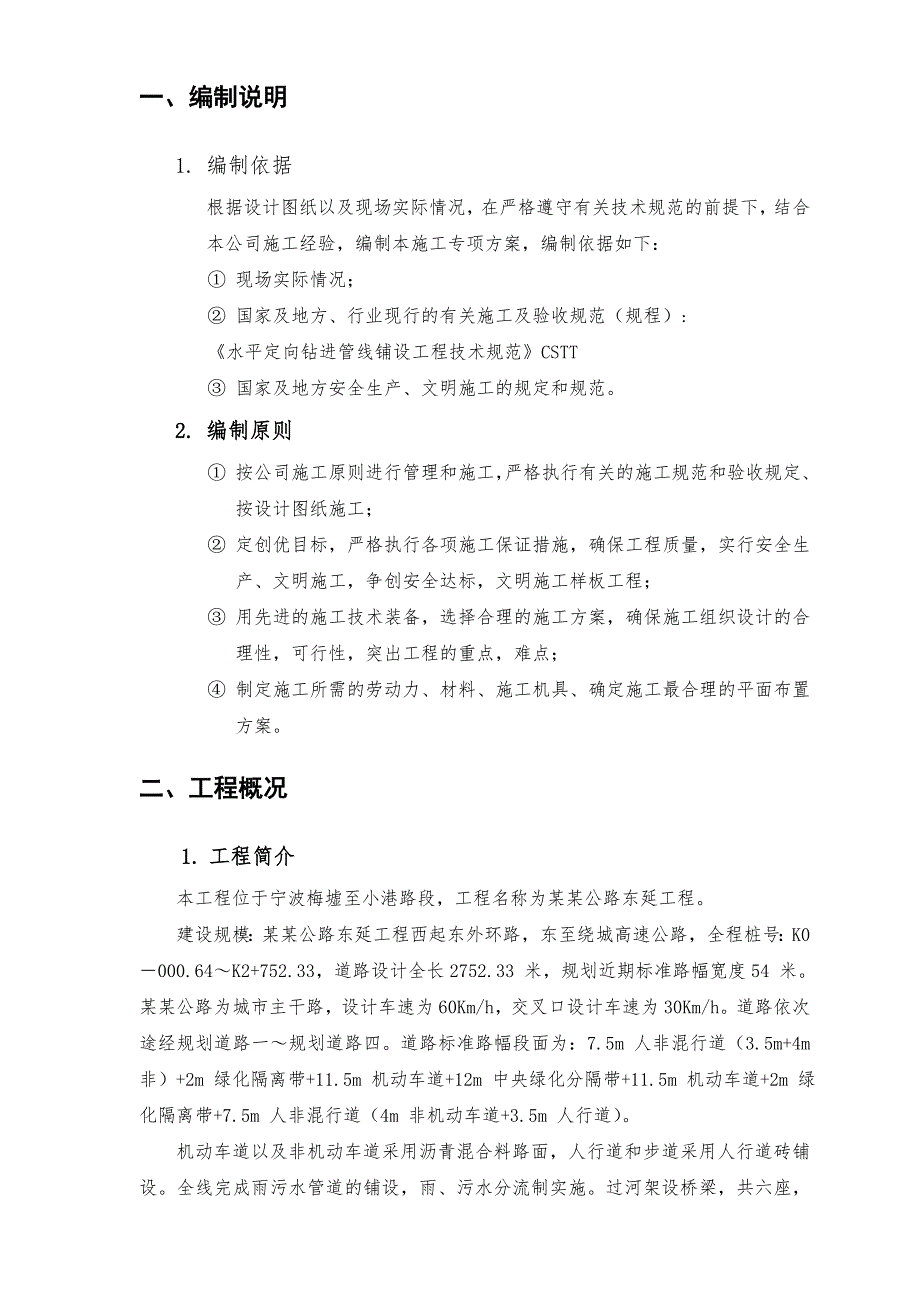

2、进管线铺设工程技术规范CSTT 国家及地方安全生产、文明施工的规定和规范。2. 编制原则 按公司施工原则进行管理和施工，严格执行有关的施工规范和验收规定、按设计图纸施工； 定创优目标，严格执行各项施工保证措施，确保工程质量，实行安全生产、文明施工，争创安全达标，文明施工样板工程； 用先进的施工技术装备，选择合理的施工方案，确保施工组织设计的合理性，可行性，突出工程的重点，难点； 制定施工所需的劳动力、材料、施工机具、确定施工最合理的平面布置方案。二、工程概况1. 工程简介本工程位于宁波梅墟至小港路段，工程名称为某某公路东延工程。建设规模：某某公路东延工程西起东外环路，东至绕城高速公路，全程桩号
3、：K0000.64K2+752.33，道路设计全长2752.33 米，规划近期标准路幅宽度54 米。某某公路为城市主干路，设计车速为60Km/h，交叉口设计车速为30Km/h。道路依次途经规划道路一规划道路四。道路标准路幅段面为：7.5m 人非混行道（3.5m+4m 非）+2m 绿化隔离带+11.5m 机动车道+12m 中央绿化分隔带+11.5m 机动车道+2m 绿化隔离带+7.5m 人非混行道（4m 非机动车道+3.5m 人行道）。机动车道以及非机动车道采用沥青混合料路面，人行道和步道采用人行道砖铺设。全线完成雨污水管道的铺设，雨、污水分流制实施。过河架设桥梁，共六座，分别为1号6号桥（其中
4、1号5号桥为主线桥梁，6号桥为人非混行道桥梁），一处填埋河道采用22000 管涵沟通。工程范围：桩号为：K0000.64K2+752.33范围内的道路、桥梁、管线与配套设施等工程。本工程道路北侧的污水预留管道采用水平定向钻进施工工艺，管材采用PE100级聚乙烯管（PN为1.00Mpa），采用热熔对接接口，水平定向钻施工全长约为835m，其中D400PE管长度110m，D500PE管长度50m，D300PE管长度675m。2. 地层情况一般线路段管道施工范围内工程地质层自上而下主要为：0层素填土、1层粘土、2-1层淤泥质粘土、淤泥，本工程定向钻穿越主要通过的地层为粘土层及淤泥质粘土层。三. 工程
5、设计1. 力学计算管自重为：G=gv管在孔内所受的浮力为：F浮=泥浆gV泥浆管所受的侧摩阻力为：F摩=（F浮-G）f 管子回拖时的粘着力为：F粘=31.4Df粘拖管时扩孔的阻力为：F扩=62.8D 拉管时管道承受的最大拉力为：F总= F摩+ F粘 P-管材的屈服极限强度（兆帕） S-管材的横截面积（平方米） D-管材的外径（米） -管的密度（千克/立方米） g-重力加速度9.8牛顿/千克 v-管材体积（立方米） 泥浆-泥浆密度（千克/立方米） V泥浆-管材排开泥浆的体积（立方米） f-管在泥浆中与管表面的粘着力系数一般取0.2-0.3 f1-泥浆粘附在管表面的粘着力系数一般取0.002-0.0
6、03根据上式可计算处D300-500mmPE管在水平导向穿越时的拉力约为8.5吨，考虑到由于平面弯曲而引起的拉力增加等因素，选用钻通ZT230型水平导向钻机进行施工。a) 钻孔曲线设计 由于铺设的是污水预留管，距离较长，导向孔的轨迹施工尤为重要,按导向顶管有关规范进行，确保孔轨迹符合要求。b) 泥浆配置本工程采用CETCO公司生产的定向钻专用膨润土和泥浆添加剂，以提高造浆率和成孔质量。A. 膨润土：Hydraul EZ (易钻)作用：作为制浆的基本元素；提升泥浆悬浮钻屑的能力，使得钻屑能够在泥浆中，随泥浆循环流出钻孔，保持孔内清洁；稳定孔壁，防止塌孔。B. 聚合物：Insta Vis Plus
7、（万用王）作用：包覆粉砂土颗粒，抑制粉砂土松散坍塌，提高携带性和护壁性能。泥浆的粘度应符合下列要求：水平定向钻井液混合配比表一般地层产品推荐用量每100gals.（每1，000升）马式漏斗粘度砂层Hydraul-EZ（易钻）3036公斤4550砂硕石层Hydraul-EZ（易钻）/Super Pac（帮手）3642公斤/1.252.5升5055粘土层Hydraul-EZ（易钻）/Insta-vis Plus（万用王）1218公斤/1.252.5升3540复杂地层未知地层Hydraul-EZ（易钻）/Super Pac（帮手）3042公斤/1.252.5升4555卵砾石层Hydraul-EZ（易
8、钻）/Super Pac（帮手）/Suspend-It(速浮)3042公斤/1.252.5升/1.22.4公斤7090膨胀性粘土在泥浆中添加Insta-vis Plus（万用王）2.55升3540改善水质胶粘土在泥浆中添加Drill-Terge（洁灵）57.5升3540低PH值或硬水加入纯碱调整PH值至8100.30.6公斤四. 施工组织管理 1.施工指导思想和管理目标 施工指导思想以技术为先导，以质量求生存，以市场求发展，创造优质工程，降低工程成本，缩短施工工期，认真履行合同，本着“干一个工程、树一流信誉、交一方朋友、占一处市场”的方针，为业主提供一流服务。管理目标 要求达到“四个第一”：服
9、务水平第一、工程质量第一、企业信誉第一、管理水平第一。2.施工目标 质量目标： 严格遵守施工合同规定的质量要求，克服困难、确保合格、争创优良。进度工期目标严格遵守施工合同规定的施工期限。安全目标： 本工程施工将保证施工安全，不发生任何安全问题和任何质量问题，并做到规范施工，文明施工。3.施工准备 首要的是思想教育工作： 每个管理者和施工人员必须树立良好的管道工人形象，从生活作风，施工环境保护，社会公德等方面体现出我公司员工的精神风貌，创造一个优质工程，为当地人民留下美好的印象。因此，对管理者和施工人员做好思想教育和素质教育工作，加强组织纪律，强化规范管理，严格按设计和规程施工。做好施工进场，设
10、备开机准备工作 设备，人员及相应器材进驻施工现场，做好安全方面工作。做好开机钻导向孔前相关的准备工作。根据设计及前期勘查确定出入土点，并开挖好相应工作坑。 设备，人员进驻工地前，首先要对施工现场进行勘查，对地下原有管线的走向，埋深，管径清楚确定，对不明管线应找有关单位进行核实，确保原管线安全。设备，人员进场后，要准确定位钻机，根据设计要求有步骤地完成每一道工序。施工人员岗位组织结构图如下所示：普 工司 机质 量 员安 全 员技 术 员泥 浆导 向 员司 钻项目主管：胡宇造项目负责人：卢文晓技术负责人：徐寅彰五. 施工仪器和准备1. 工程施工的主要设备钻机采用钻通ZT230型非开挖顶管钻机一台，
11、各种直径的挤扩头6个，其主要技术性能指标为：长度 530cm宽度 230cm高度 230cm操作重量 5.5T最大主轴扭矩 2000Nm实际回拖力 230KN钻杆长度 3m2. 定向导向仪器 采用美国DCI公司生产的月蚀导向仪定位系统。3. 其他设备，仪器20KW 发电机一台污水泵一台40吨拖车一辆2吨卡车 二辆五十铃汽车一辆地下管线探测仪一套经纬仪一台测距仪一套六. 施工工艺流程，技术方案1. 工程施工的主要设备查 管 线测 量 放 线钻孔曲线设计钻 机 定 位挖工作坑撤 场检查拉管质量管线回拖/泥浆配置扩孔/泥浆配置导向孔钻进2. 地下原有管线勘测采用美国麦克拉夫伦公司生产的MPL-H7L
