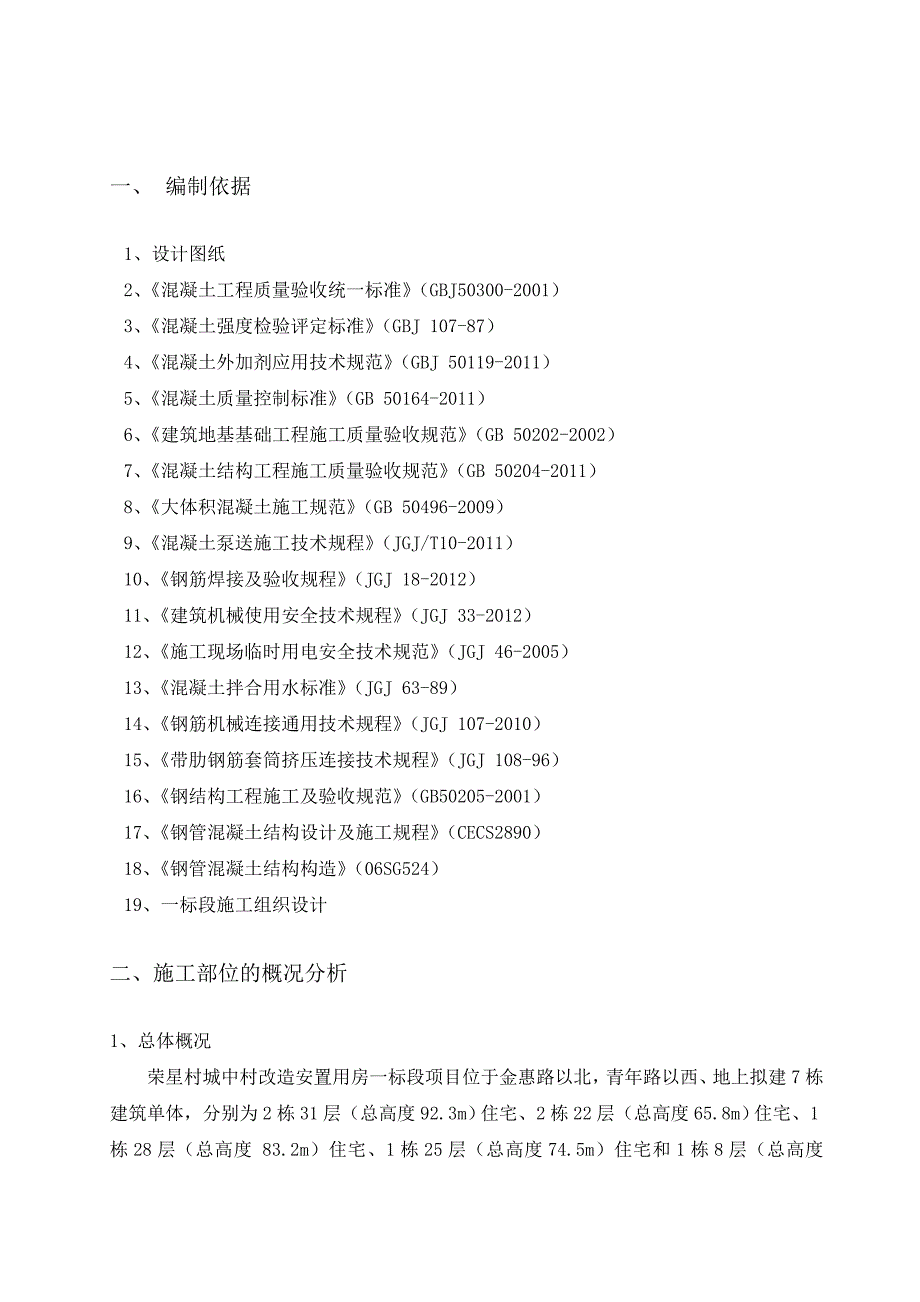

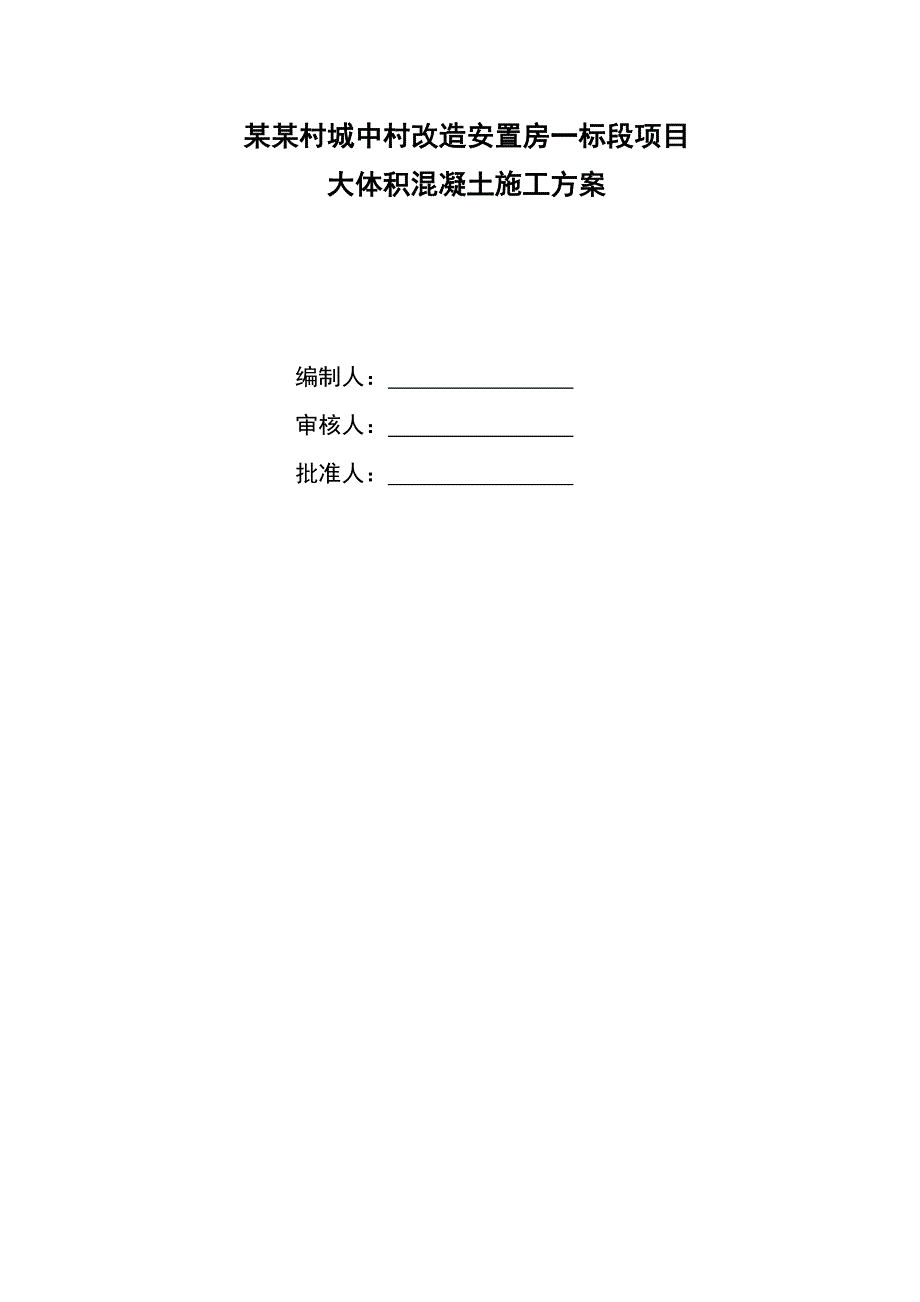

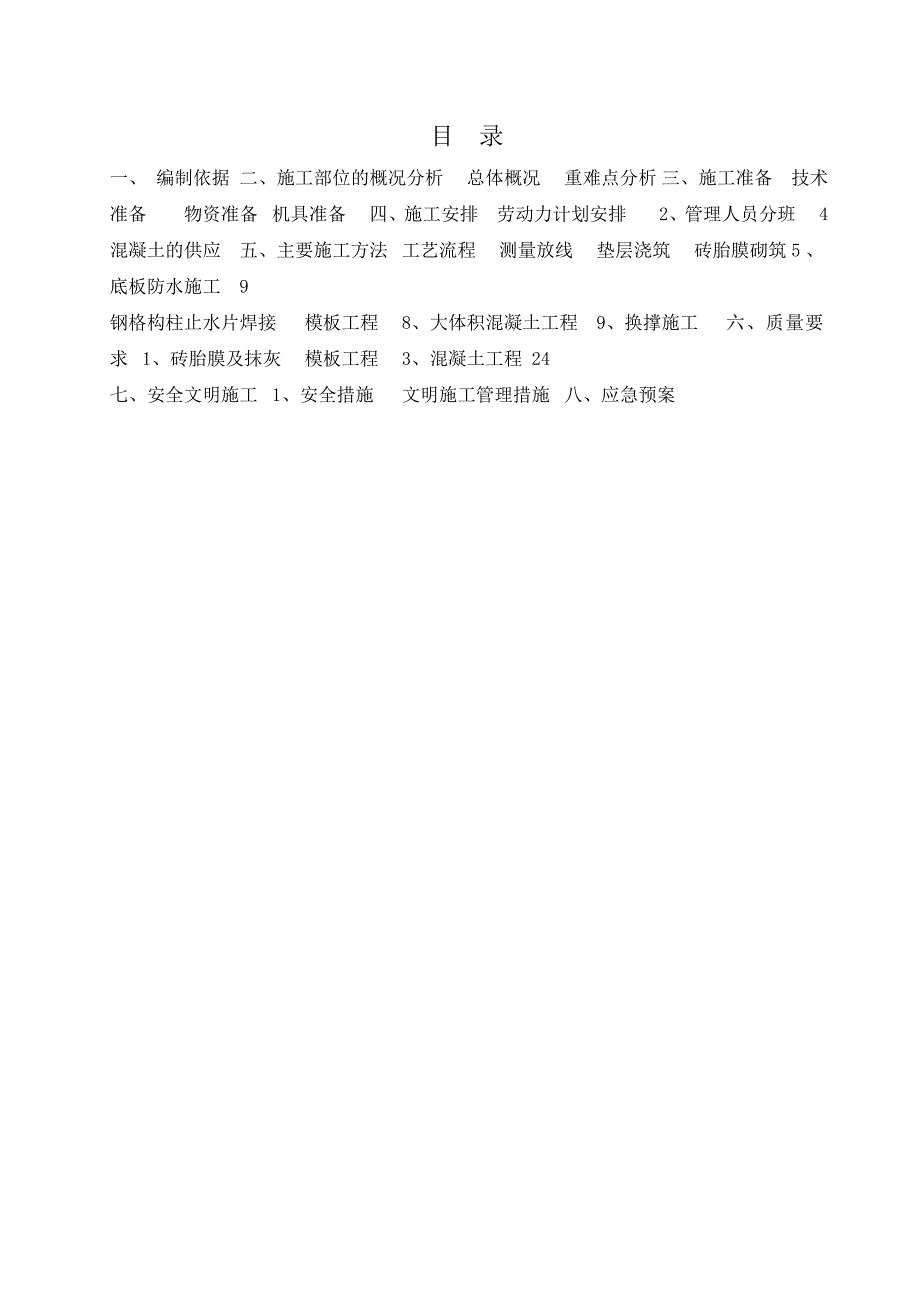

1、某某村城中村改造安置房一标段项目 大体积混凝土施工方案编制人： 审核人： 批准人： 目 录一、 编制依据二、施工部位的概况分析总体概况重难点分析三、施工准备技术准备 物资准备机具准备四、施工安排劳动力计划安排2、管理人员分班4混凝土的供应五、主要施工方法工艺流程测量放线垫层浇筑砖胎膜砌筑5、底板防水施工9钢格构柱止水片焊接模板工程8、大体积混凝土工程9、换撑施工六、质量要求1、砖胎膜及抹灰模板工程3、混凝土工程24七、安全文明施工1、安全措施文明施工管理措施八、应急预案一、 编制依据1、设计图纸2、混凝土工程质量验收统一标准（GBJ50300-2001）3、混凝土强度检验评定标准（GBJ 10
2、7-87）4、混凝土外加剂应用技术规范（GBJ 50119-2011）5、混凝土质量控制标准（GB 50164-2011）6、建筑地基基础工程施工质量验收规范（GB 50202-2002）7、混凝土结构工程施工质量验收规范（GB 50204-2011）8、大体积混凝土施工规范（GB 50496-2009）9、混凝土泵送施工技术规程（JGJ/T10-2011）10、钢筋焊接及验收规程（JGJ 18-2012）11、建筑机械使用安全技术规程（JGJ 33-2012）12、施工现场临时用电安全技术规范（JGJ 46-2005）13、混凝土拌合用水标准（JGJ 63-89）14、钢筋机械连接通用技术规
3、程（JGJ 107-2010）15、带肋钢筋套筒挤压连接技术规程（JGJ 108-96）16、钢结构工程施工及验收规范（GB50205-2001）17、钢管混凝土结构设计及施工规程（CECS2890）18、钢管混凝土结构构造（06SG524）19、一标段施工组织设计二、施工部位的概况分析1、总体概况荣星村城中村改造安置用房一标段项目位于金惠路以北，青年路以西、地上拟建7栋建筑单体，分别为2栋31层（总高度92.3m）住宅、2栋22层（总高度65.8m）住宅、1栋28层（总高度 83.2m）住宅、1栋25层（总高度74.5m）住宅和1栋8层（总高度 34m）会所，地下拟建车库二层，主要使用功能为
4、车库、机电后勤用房及设备用房，安置地块总建筑面积.5m2 。建筑物室内0.000相当于黄海高程+7.000。本工程地下室底板面积约为34650m2,主楼基础为筏板基础，1.9米厚，局部0.7米厚加上承台、平均按1.8米计，属于大体积砼。底板砼强度等级为C35，抗渗等级为P8。采用预拌砼泵送施工，混凝土方量约为30000m。2、重难点分析2.1、本工程地下室底板最厚厚度为1.9m，属于大体积混凝土。如何根据其特点从原材料、混凝土配比、浇筑方案和降温保温等施工工艺中选择合适的工艺防止混凝土开裂是目前大体积混凝土施工中的一大难点。超厚底板施工中底板上部钢筋需要用支撑将其临时固定，如何确保支撑的安全可
5、靠也是本工程底板施工的重点和难点。2.2、监测设备埋设监测对本工程至关重要，建设单位应委托具有相应资质的监测单位对本工程进行全过程动态监测。监测单位应编制专项施工组织设计，监测数据应及时反馈给建设单位、设计单位以及监理单位等。监测过程中如发现异常现象(如桩顶应力突然发生较大变化)应及时报告建设单位、设计单位和监理单位。施工单位在进行涉及监测设备的相关施工工作时必须精心施工，不得破坏相关监测预埋仪器，连接数据线等,施工前施工单位必须编制专项施工组织方案，报监理单位审核签字合格，建设单位审定后，方可施工。必须保护监测仪器数据线，施工前应对施工人员有相关的培训指导,并有持有建设单位颁发的上岗证的施工
6、人员进场施工。三、施工准备1、技术准备1.1根据设计图纸，先熟悉、自审，在此基础上进行图纸会审和设计交底。1.2根据图纸要求提前订好直螺纹厂家及混凝土搅拌站，提前签订技术合同。1.3根据图纸提前进行钢筋放样及现场加工工作。1.4根据测量控制方案及现场平面控制网线，在垫层（防水保护层）上放出底板控制轴线及地梁、集水井、电梯井等部位的控制轴线，以及墙柱位置控制线。1.5及时做好技术交底工作，向工长交底时要求细致齐全，并要结合具体操作部位，关键部位的质量要求，操作要求及注意事项等进行交底。工长接受交底后，应反复、细致地向操作班组进行交底，出口头和文字交底外，必要时要用图表、样板、示范操作等方法进行交
7、底。班组长接受交底后，应组织工人进行认真讨论，保证每一个施工人员都明确施工意图。1.6施工物资进场后，实验室及时根据需要按要求进行取样复试，试验结果及时通知物资及工程部门。1.7按照要求落实钢筋、模板。混凝土及专项预埋、加工订货等各项施工技术准备。2、 物资准备2.1水泥水泥应选用水化热低、凝结时间长的水泥，优先选用矿渣水泥。2.2骨料细骨料宜采用中砂，粗骨料宜采用碎石。在保证强度和坍落度的前提下，可适当提高掺合料和骨料的含量，亦可掺加15的块石以改善骨料级配。2.3外加剂及掺合料外加剂宜采用缓凝剂、减水剂，掺合料宜采用粉煤灰、矿渣粉。2.4混凝土本工程地下室混凝土采用商品混凝土，混凝土强度等
8、级为C35、P8。2.5垫块现场提前加工好混凝土垫块，垫块尺寸100mm100mm100mm，强度同底板混凝土土强度C35。2.6砖胎膜砌体使用M7.5水泥砂浆砌筑，采用MU10普通砖。3、机具准备机具准备计划表 机械名称机械型号数量电焊机BX1-500-14台无齿锯DJ4台汽车泵/3台地泵三一重工5台（1台备用）混凝土运输车8m350台插入式混凝土振捣器ZN-5050根四、施工安排1、劳动力计划安排2.1劳动力需求计划底板按照后浇带位置划分为25个流水施工段，。劳动及需求计划表 序号工 种人数1木 工802混凝土工1203电焊工104壮 工80合计2902.2劳动力进场培训、教育：1、劳动力
9、进场后及时做好安全、文明施工等方面的进场教育，并做好记录。2、直螺纹连接施工人员进行相关的技能培训，加工丝头工人必须持证上岗。3、管理人员及时到各业务口报道，由项目管理人员进行相关的口头或书面交底。2.3劳动力组织合理而科学的劳动力组织，是保证工程顺利进行的重要因素之一。根据工程实际进度，及时调配劳动力。在底板施工时，钢筋工投入较多，木工相对投入较少。在施工时，每个段同时安排两个作业班组，以满足施工工期需要。2、管理人员分班底板大体积混凝土的浇筑必须各方面协调统一方可顺利施工。由现场经理担任总调度长，混凝土浇筑前由总调先进行各方面协调、联络和布置，施工时由总调进行总指挥处理各种关系。由于场地操
10、作面狭小，故混凝土浇筑时现场将派专人指挥管理车辆的出入，保证施工的有序进行。混凝土搅拌站设置专人负责与现场联络并及时汇报搅拌站的情况，同时根据现场情况，协调混凝土的搅拌和运输速度。底板浇筑时管理人员按照两个大班安排（包含劳务层的主要管理人员，每大班12小时）管理人员职责分工：序号职责分工检查内容责任人1商品混凝土搅拌站检查商品混凝土搅拌站砂石、粉煤灰、外加剂、水泥和水等备料情况和材料来源，并保证原材的及时复试。搅拌能力，保养状况，易损件备用情况，搅拌机械操作人员数量，熟练程度，搅拌站供电情况是否有备用电源，计量称量是否经过校核。罐车数量，维修保养状况，每罐方量，车辆司机人员数，已办理通行证件情
11、况，是否自备水箱。与施工现场随时沟通，在商品混凝土搅拌站内调度。王颖博2试验室普通试模，抗渗试摸准备情况；检查振动台，标养室湿温度，自动温控仪；检查每车坍落度，并做好记录；按要求成型试块和备用试块。孙彬彬3混凝土罐车行走路线确定从商品混凝土搅拌站到现场有几条行车路线，确定最优路线，备用路线，平时到现场须多少时间，上下班高峰期需多少时间。张学良4现场车辆协调指挥派专人清扫，在门口冲洗车辆，进场车辆要求门卫有记录；根据现场混凝土浇筑情况，调整车辆，必要时压车放灰；现场积车时，引导车辆进入等待区。张威5现场临电检查检查电源线，电箱，明确各配电箱线路走向，供应部位；检测电箱，用电设备的电阻情况；备用柴
12、油发电机，检查，维修，保养，备用2桶柴油，发电机试运行一小时；做好停电准备工作。凌庆福6现场机械检查地泵泵管架搭设完毕，立向泵管搭设完成，泵司就位；塔式起重机钢筋丝绳备用，灰斗完成，信号工、塔司到位；溜槽搭设完成；振动棒准备到位，提前试运转，振动棒与手提箱配套。朱泽煜7混凝土养护材料检查塑料布、保温材料、养护用水管现场准备情况，浇筑完成混凝土覆盖养护材料，浇水养护。陈文山8内业各种材料及试验合格证的收集报验；钢筋隐检，模板预检的报验；混凝土申请单，浇筑申请书，试验委托单的填写；测温记录表格；混凝土浇筑记录表格的填写。张艳丽9混凝土浇筑协调指挥混凝土浇筑顺序的控制；注意检查导墙浇筑时间；及时安排
13、电梯井浇筑；绘制平面图显示各部位浇筑时间；落实基坑内振动棒根数，振动器数量；确定基坑上下联系办法。朱苇10看模跟踪检查集水坑、电梯井、导墙模板；注意观察砖胎模变形状况；安排专人清除混凝土泌水。徐春晓11看筋检查钢筋定位措施；扶正钢筋；柱筋保护，插筋保护；测温元件的保护。周文刚12安全巡视检查溜槽搭设；检查塔式起重机丝绳，吊具；检查现场用电情况；清理基坑边物料，防止物体坠落伤人；检查工人劳保用品安全帽、绝缘靴、绝缘手套等。尉志浩13后勤保证工作检查工人、管理人员伙食；检查防暑措施，严禁工人疲劳作业；申请夜施证；确定民扰事件出现时的应急措施；通过报纸、电视了解近期本地区的重大活动，是否对浇筑混凝土
14、有影响；收集一周内的天气预报，便于混凝土浇筑的统一安排。常毅3、混凝土的供应本工程底板大体积砼供应选择实力雄厚、社会信誉好的杭州通利混凝土有限公司做为砼供应商，要求混凝土公司及时提供混凝土配合比通知单。对每次砼浇筑所投入的机械设备及运输车辆的多少，根据浇筑方量、运输路线、浇筑时间来确定。混凝土泵的平均泵送量Q1的计算：根据Q1：每台砼输送泵的实际平均输出量（m3/h）Qmax：每台砼输送泵的最大输出量（m3/h）1：配管条件系数，取0.8-0.90.6.-：可取0.6.-0.8本工程采用的砼输送泵的输送能力为50m3/h。1=0.86 =0.7Q1=500.850.7=30（m3/h）5.2混凝土泵数量的计算根据现场实际情况，现场放置4台输送泵，3台汽车泵，30000m3施工流水段所需时间：30000（180+225）=74.08（小时）混凝土运输车辆配置每台混凝土泵所需配备的混凝土搅拌运输车辆N1：混凝土搅拌运输车台数Q1：每台砼泵实际输出量（m3/h）V1：每台砼搅拌车容量（m3），取6.5S0：混凝土搅拌运输车平均的车速度（km/h）取定40kmL1：混凝土车搅拌车往返距离（km）取20km。T1：每台
