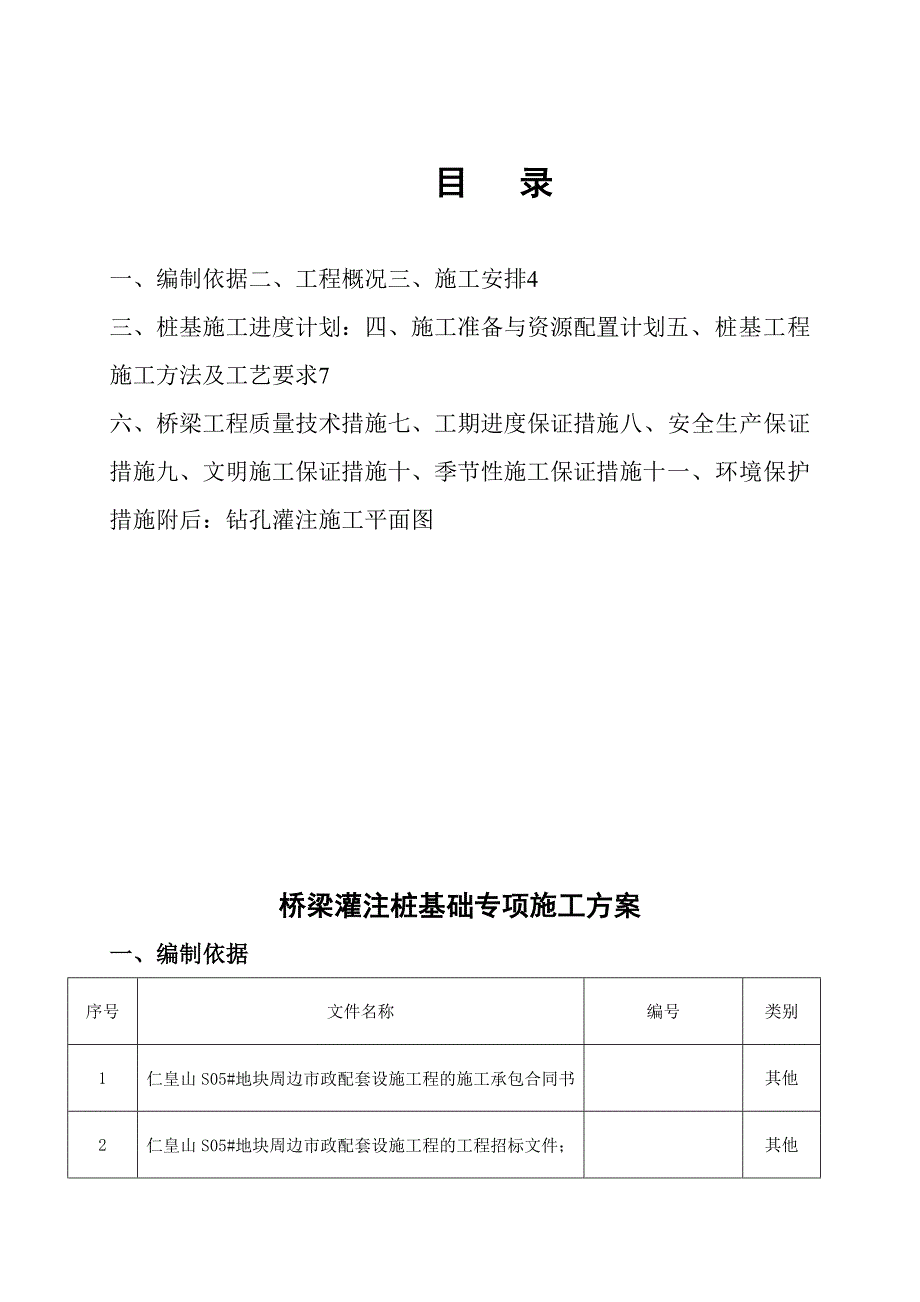

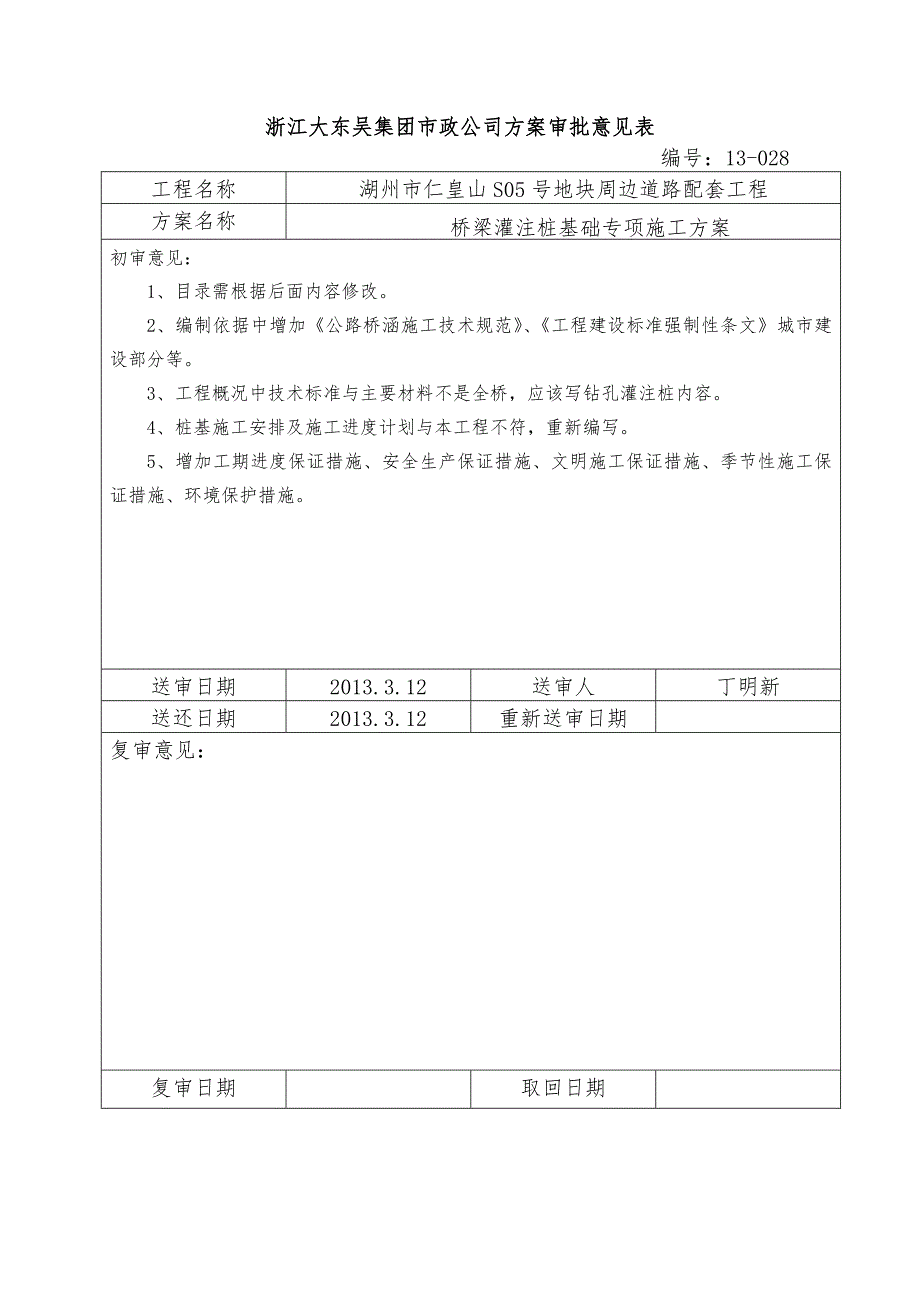

1、浙江大东吴集团市政公司方案审批意见表 编号：13-028工程名称湖州市仁皇山S05号地块周边道路配套工程方案名称桥梁灌注桩基础专项施工方案初审意见：1、目录需根据后面内容修改。2、编制依据中增加公路桥涵施工技术规范、工程建设标准强制性条文城市建设部分等。3、工程概况中技术标准与主要材料不是全桥，应该写钻孔灌注桩内容。4、桩基施工安排及施工进度计划与本工程不符，重新编写。5、增加工期进度保证措施、安全生产保证措施、文明施工保证措施、季节性施工保证措施、环境保护措施。送审日期2013.3.12送审人丁明新送还日期2013.3.12重新送审日期复审意见：复审日期取回日期目 录一、编制依据二、工程概况
2、三、施工安排4三、桩基施工进度计划：四、施工准备与资源配置计划五、桩基工程施工方法及工艺要求7六、桥梁工程质量技术措施七、工期进度保证措施八、安全生产保证措施九、文明施工保证措施十、季节性施工保证措施十一、环境保护措施附后：钻孔灌注施工平面图桥梁灌注桩基础专项施工方案一、编制依据序号文件名称编号类别1仁皇山S05#地块周边市政配套设施工程的施工承包合同书其他2仁皇山S05#地块周边市政配套设施工程的工程招标文件；其他3仁皇山S05#地块周边市政配套设施工程的工程投标书；其他4仁皇山S05#地块周边市政配套设施工程的施工图设计文件；其他5仁皇山S05#地块周边市政配套设施工程的施工组织总设计；其

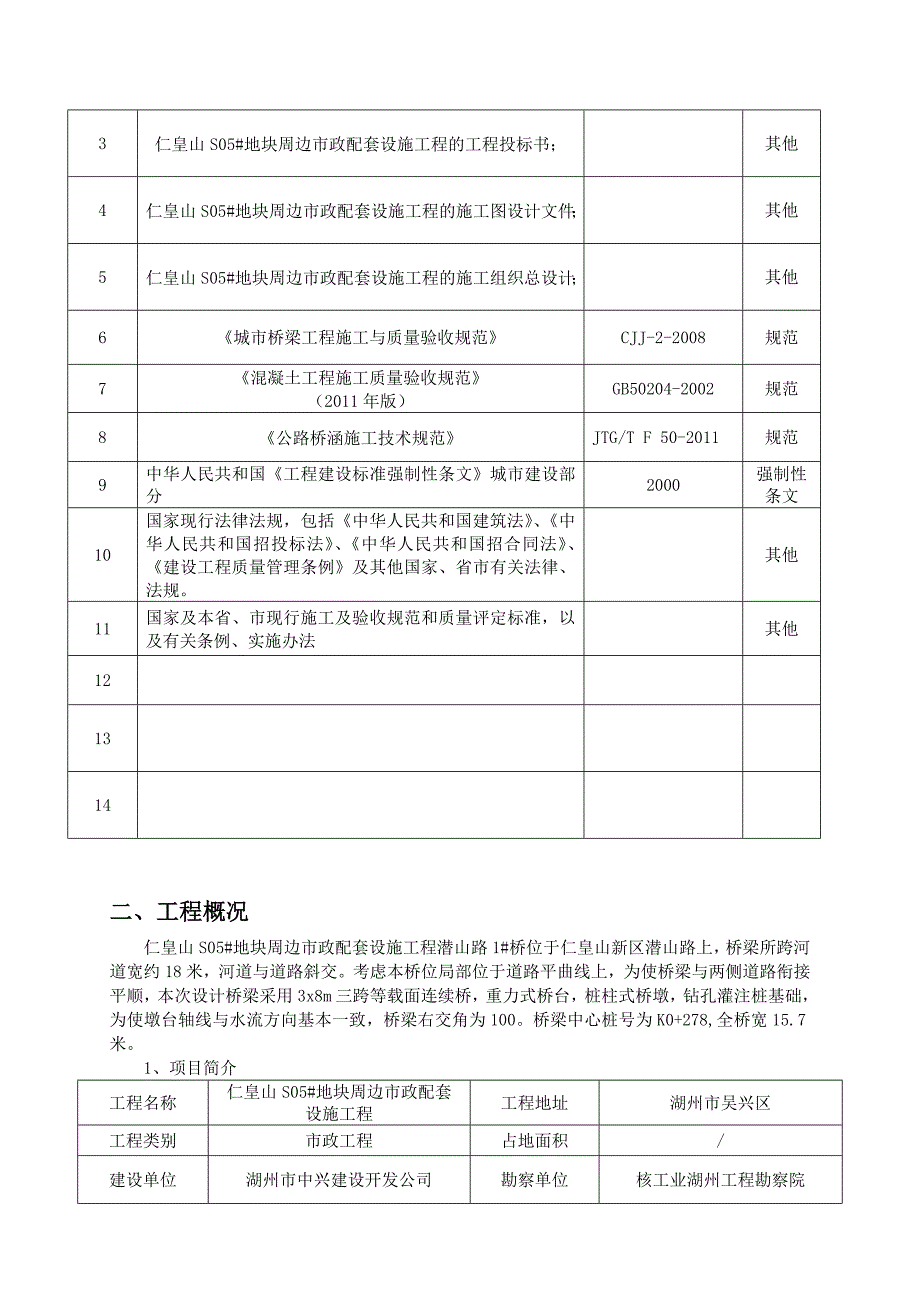

3、他6城市桥梁工程施工与质量验收规范CJJ-2-2008规范7混凝土工程施工质量验收规范（2011年版）GB50204-2002规范8公路桥涵施工技术规范JTG/T F 50-2011规范9中华人民共和国工程建设标准强制性条文城市建设部分2000强制性条文10国家现行法律法规，包括中华人民共和国建筑法、中华人民共和国招投标法、中华人民共和国招合同法、建设工程质量管理条例及其他国家、省市有关法律、法规。其他11国家及本省、市现行施工及验收规范和质量评定标准，以及有关条例、实施办法其他121314二、工程概况 仁皇山S05#地块周边市政配套设施工程潜山路1#桥位于仁皇山新区潜山路上，桥梁所跨河道宽约
4、18米，河道与道路斜交。考虑本桥位局部位于道路平曲线上，为使桥梁与两侧道路衔接平顺，本次设计桥梁采用3x8m三跨等载面连续桥，重力式桥台，桩柱式桥墩，钻孔灌注桩基础，为使墩台轴线与水流方向基本一致，桥梁右交角为100。桥梁中心桩号为K0+278,全桥宽15.7米。1、项目简介工程名称仁皇山S05#地块周边市政配套设施工程工程地址湖州市吴兴区工程类别市政工程占地面积/建设单位湖州市中兴建设开发公司勘察单位核工业湖州工程勘察院设计单位湖州城市规划设计研究院监理单位浙江东南建设管理有限公司质量监督部门湖州市质监站总包单位江大东吴集团建设有限公司质量要求合格承包范围道路、排水、桥梁合同工期300日历天
5、主要分包单位/总投资额元分包工程/工程主要功能或用途城市次干路2、技术标准桥台桩基础采用双排钻孔灌注桩，桥墩桩基础采用单排钻孔灌注桩。桥台桩直径D=0.8m，每座桥台设6根，共设12根（桩长25.5m）。桥墩桩直径D=1.0m，每座桥墩设3根，共设6根（桩长28m），上接D=0.8m墩柱。3、主要材料1、混凝土钻孔灌注桩采用C25水下混凝土。2、钢材普通钢筋采用HPB235（I）级钢筋和HRB335（II）级钢筋，其技术标准应符合国家标准GB1499.1-2008、GB1499.2-2007的规定。主筋配置：桥台桩每根桩基础钢筋配置采用主筋1822，箍筋1220，盘筋8，定位筋4812。桥墩桩
6、每根桩基础钢筋配置采用桩基主筋2022，箍筋 1220，盘筋 8，定位筋 4812，桩基与立柱间箍筋8；立柱主筋2022，箍筋120，盘筋 8。三、施工安排1、项目管理组织1）项目管理组织机构项目经理：杨晓涌安全负责人费彩荣资料负责人王云材料负责人钱旭英施工负责人陶辉沈宁质检负责人王伟项目技术负责人：杨新民各施工班组2）项目管理人员及职责权限序号职 务姓 名职责和权限1项目经理杨晓涌项目经理是工程安全生产的第一责任人，对工程的安全生产管理负直接领导责任2技术负责人杨新民协助项目经理工作，对本工程施工安全负技术责任3施工负责人陶 辉协助项目技术负责人制定各种安全技术操作规程，对所有管辖班组的安全
7、生产负直接领导责任4质量负责人王 伟负责工程质量的检测和监督检查，对质量原因造成的安全问题负主要责任5安全负责人费彩荣在项目经理部领导下，监督、检查本工程安全生产、文明施工执行情况，对本工程安全生产负监督、管理责任6资料负责人王 云认真学习有关安全生产和安全技术管理规定，做好工程资料、安全资料台帐的编制、收集、整理工作，听从项目部的安排、指挥，在施工中并采取保护性措施防止事故发生7材料负责人钱旭英负责工程材料的监督、检查工作，对本工程安全生产材料负监督、管理责任2、项目管理目标：项目管理目标名称目标值工期44日历天质量目标验收结果合格，创湖州市“飞英杯”优质工程、争创浙江省市政金奖示范工程。安
8、全目标创湖州市安全文明优胜标化工地，争创浙江省市政公用工程安全文明施工标准化工地。环境目标严格按环保及水土保持部门有关规定进行施工，创造良好的生态环境。三、桩基施工进度计划：（一）钻孔灌注桩施工及养护：2013.3.82013.4.20桩基础计划在2013年4月20日前完成。计划每3天完成2根桩，每完成一组桥台或桥墩的桩基础进行一次桩基检测、验收，合格后，就进行下一道工序的施工。（二）施工顺序施工计划顺序是1#墩桩基施工2#墩桩基施工0#台桩基施工3#台桩基施工。四、施工准备与资源配置计划1、计划投入的机械设备序号施工机械设备数量规格1回旋钻机2GPS-182泥浆泵23PLM3振动器(插入式)
9、2SP-3504电焊机2UN-1005钢筋切断机1QY-126钢筋弯曲机2GW40D-37钢筋调直机1GJ4-148防水型全站仪1徕卡TC406 GTS-211D9普通水准仪1DS310钢卷尺15m11钢卷尺150m12塔尺15m2、计划投入的人员序号工种投入人数1管理人员62桩机工63钢筋工54电焊工25砼工36架子工37普工5五、桩基工程施工方法及工艺要求（一）施工测量根据业主提供的控制点，先对全线控制点进行复核闭合；1、接桩后依据设计图纸和交桩资料进行内业校核，检查成果表中的各项计算是否正确；2、桩位的坐标复测采用全站仪一级附合导线观测法，高程复测采用四等附合水准路线观测法；3、施工期应
10、每23个月对控制点进行复测检核。复核的结果报现场监理验收认可，并按照施工需要加密控制网。为了确保控制网的可靠性，将把所有的控制点都选定在施工作业范围以外的适当位置，并且确保各控制点的通视性良好，符合施工需要。控制点选定后，通过实测和导线闭合运用平差计算把整个工程范围内的控制点坐标定下来。然后对各需测项目进行详细计算并编制计算表，报监理核验。考虑到灌注桩施工影响，在施工阶段必须定期复核整个控制网的平面、高程位置和各墩台中心坐标、纵横轴线。控制网的复核和布置，平面采用全站仪一级导线测设，距离精度为3毫米，最小显示单位1毫米，角度精确度为2”，最小显示单位为1”，精度符合表1要求。高程采用四等附合水
11、准路线，闭合差符合表2要求。放样时采用坐标、角度距离双控制，担任本工程的测量人员经验丰富，并有五年以上工作经验的专业人员。导线测量的主要技术要求 表1等级导线长度/Km平均边长/Km测角中误差/（）测距中误差/mm测回数主位角闭合差/（）相对闭合差Dj1Dj2Dj3一级30.3515-2410N1/15000注：N为测站数。水准测量的主要技术要求 表2等级每公里高差中误差/路线长度/Km水准仪型号水准尺观测次数高差闭合/与高级点联测附合或环线平地山地四等1016Ds3双面往返测往测一次20L6N五等15-Ds3单面往返测往测一次30L-注：L为水准路线长度，N为测站数。4、桩位放样（1）桩位放
12、样，从控制点用全站仪直接测设桩位坐标，并用钢尺，拉线复核桩轴线及各桩位置是否准确。（2）河上桩位测量应根据设计图纸计算水中各桩位坐标，确定钻孔平台各灌注桩的坐标，从控制点直接测设桩位，开始钻孔平台的搭设，然后再将各墩位直接测设在钻孔平台上，用“十”字线标定桩位。钢护筒埋设后，排干护筒内水，用铅球吊线法检查桩位中心线是否准确，如不准确则重新埋设钢护筒。钻机就位后，利用全站仪复核钻机立轴钻标及转盘中心位置。（二）钻孔灌注桩1、施工准备（1）施工前应查明施工范围附近地下管线构筑物分布情况，及时报请拆迁。（2）布置好桩机进退场的路线和施工中移位的路线，处理好高空及地下障碍物，保证桩机进场后能够连续施工
13、。（3）布置好现场泥浆循环系统，联系好废浆外弃的途径。（4）复合轴线定位点和水准点后，对每个桩位进行现场放样并请监理工程师复核签证。2、护筒的埋设（1）护筒的作用护筒有固定桩位，引导钻头方向，隔离地面水免其流入井孔，保护孔内不坍塌，并保证孔内水位（泥浆）高出地下水或施工水位一定高度，形成静水压力，以保护孔壁免于坍塌等作用。（2）护筒采用钢板加工，各节护筒用法兰盘连接，护筒接头处要求内部无突出物，能耐拉、压，不漏水。（3）护筒的埋设护筒埋设工作是钻孔灌注桩施工的开端，护筒平面位置与垂直度准确与否，护筒周围和护筒底脚是否紧密，不透水，对成孔、成桩的质量有重大影响。埋设时，护筒中心轴线应对正测量标定的桩位中心，其偏差不得大于
