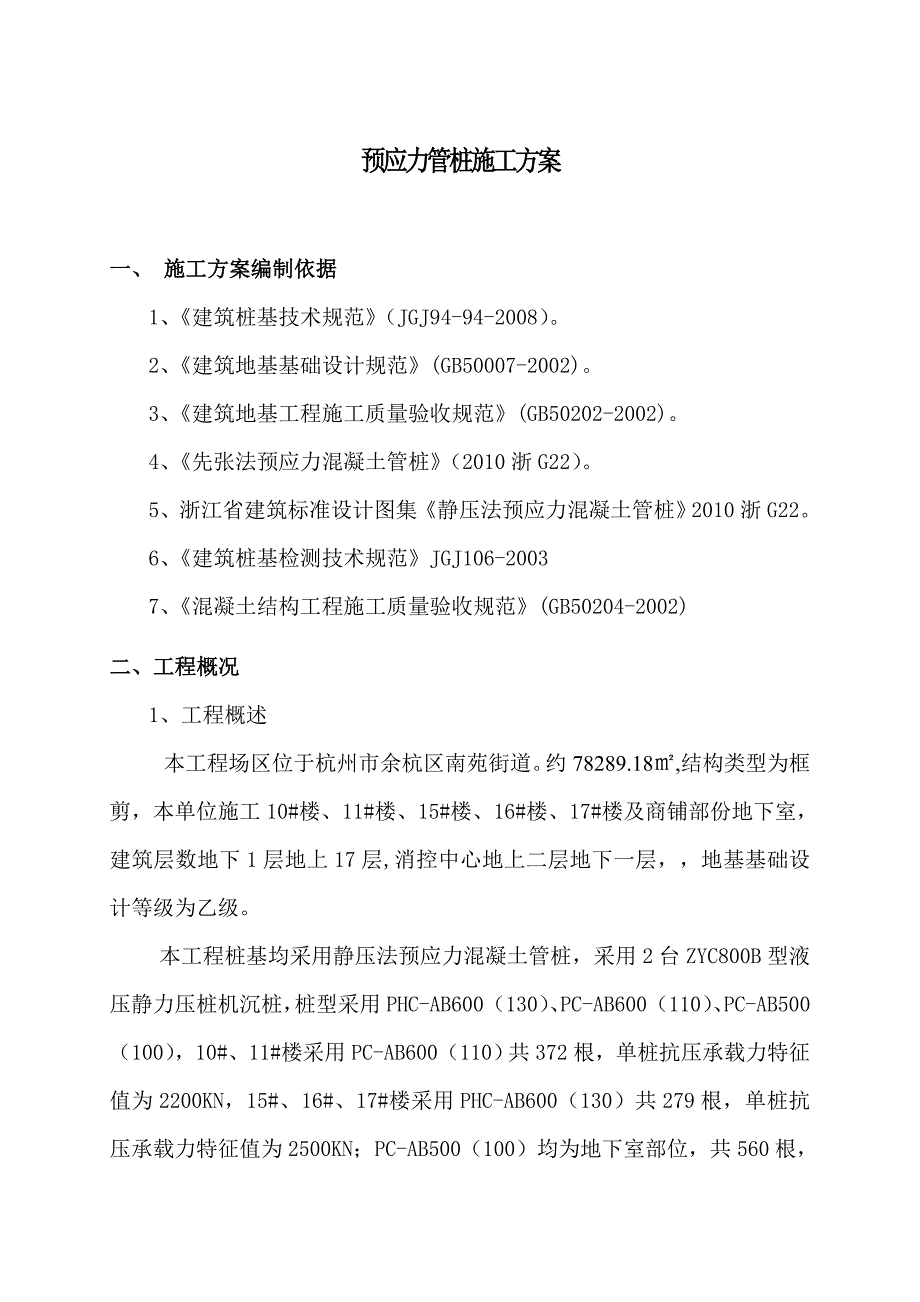

1、杭州市余杭区南苑街道红联社区农民高层公寓安置房预应力管桩专项施工方案 预 应 力 管 桩专项施工方案编制： 审核： 核准： 编制单位：杭州华启建设有限公司年 月 日目 录一、 施工方案编制依据- 2 -二、工程概况- 2 -三、工程地质条件- 3 -四、施工准备- 3 -五、静压预应力管桩施工工艺- 7 -六、工程技术质量保证措施- 9 -七、安全施工措施- 16 -八、工期保证措施- 17 -九、施 工 进 度 计 划- 18 -十、桩基施工流程及人员- 20 -十一、桩机施工技术资料- 23 -十二、打桩流程及进度计划.- -24-附图：打桩走向图预应力管桩施工方案一、 施工方案编制依据1
2、、建筑桩基技术规范（JGJ94-94-2008）。2、建筑地基基础设计规范(GB50007-2002)。3、建筑地基工程施工质量验收规范(GB50202-2002)。4、先张法预应力混凝土管桩（2010浙G22）。5、浙江省建筑标准设计图集静压法预应力混凝土管桩2010浙G22。6、建筑桩基检测技术规范JGJ106-20037、混凝土结构工程施工质量验收规范(GB50204-2002)二、工程概况1、工程概述本工程场区位于杭州市余杭区南苑街道。约78289.18,结构类型为框剪，本单位施工10#楼、11#楼、15#楼、16#楼、17#楼及商铺部份地下室，建筑层数地下1层地上17层,消控中心地上
3、二层地下一层，地基基础设计等级为乙级。本工程桩基均采用静压法预应力混凝土管桩，采用2台ZYC800B型液压静力压桩机沉桩，桩型采用PHC-AB600（130）、PC-AB600（110）、PC-AB500（100），10#、11#楼采用PC-AB600（110）共372根，单桩抗压承载力特征值为2200KN，15#、16#、17#楼采用PHC-AB600（130）共279根，单桩抗压承载力特征值为2500KN；PC-AB500（100）均为地下室部位，共560根，单桩抗压承载力特征值为1200KN，单桩抗拔承载力350KN，PC-AB600（110）桩端持力层为10-2号强风化泥质粉砂岩或11
4、-1全风化玄武岩,桩端进入持力层深度不小于1d, PC-AB500（100）桩端持力层为5-1桩端进入持力层深度不小于1.5d。2、工程建设各方面责任主体概况建设单位：杭州余杭城市建设集团有限公司设计单位：北京华咨工程设计公司勘察单位：浙江省工程物探勘测院监理单位：北京中联环建设工程管理有限公司总包单位：杭州华启建设有限公司三、工程地质条件1、地形地貌及环境条件工程场地位于浙北平原，场地地貌属冲海积平原，地貌形态单一。建场地东、北部原为村落，有大量农居房和零星分布鱼塘，勘察时农居房已拆除，鱼塘未填平，其余大部为耕地。场地地势较平坦，地面高程在4.05-6.06m间。四、施工准备1、现场施工条件
5、准备1.1、施工前场地内须做好场内三通一平工作，即场内道路平整，施工用水、施工用电接通。满足施工要求，确保桩机行走施工、管桩运输、堆放的地基刚度要求，地耐力180kp，施工用电量240KVA/台。1.2、根据现场周边环境的实际情况，及桩位布置的疏密程度，西面有靠现场办公用房，施工前应对该部位采取措施，采用应力释放措施，才能确定施工程序及桩机工程流向。1.3、熟悉工程地质报告，以及设计意图，工程要求、施工方案和施工进度设计。1.4、组织桩机，机械设备，人员进场。1.5、根据甲方提供坐标控制点，进行轴线定点和标高引测，保护好原有的轴线控制点，做好建筑物轴线和桩位的定位工作，标高引到不受沉桩影响的建
6、筑物上且不少于5个。1.6、建设单位应提供周边环境、建筑物、基础、地下管道线网的有关资料。 1.7、静压予应力管桩施工场地有特殊要求，为确保桩机行走施工及管桩运输道路及堆放。2、场地要求：2.1、为桩基施工，在原地面上铺500的道砟，以方便桩机行走和管桩运入施工现场。2.2、场地坡度12.3、场地地耐力180kpa2.4、工程桩中心线四周有6.0m施工空间。2.5、对原有建筑物，构筑物的场地经处理需加6080建筑垃圾，压实、平整。3、工程项目管理机构的设置项目经理项目副经理项目技术负责测量员质量员施工员供 桩电 焊沉 桩项目总施工机 长安全员4、技术准备4.1、熟悉工程图纸设计意图和现场环境，
7、了解工程地质情况和地下障碍物存在的情况，制定周边环境保护措施及方案。4.2、办理施工前对监理单位的审报资料：（1）、分包单位资质、营业执照审查报验,管理人员,特种工种人员资质.（2）、机械设备进场审查报验。（3）、施工方案审查报验。（4）、测量仪器、油压表、计量鉴定报验工作。4.3、落实桩基施工相关的技术措施和质量责任制，形成公司与工地（项目部），工地（项目部）与班组，班组与个人的三级质量管理网和质量保证体系。4.4、根据建设单位提供的坐标控制点，高程控制点，做好场地轴线控制点，标高控制点确立与保护工作，并认真进行桩位的测量和复核记录工作。4.5、认真校对测量仪器，减少误差，妥善保管好测量工具
8、仪器，超出标准鉴定时间的一切测量仪器不能使用。5、工程地质评价及施工注意要点5.1、抗震设防裂度及建筑物场地类别：根据地勘提供资料，本场地所属地区抗震设防烈度为6度，设计地震分组为一组，设计基本地震加速度值为0.05g，地震动特征周期为0.45s。本场地地基属软场地土类型，建筑抗震设防类别为丙类，建筑场地类别为类。抗震等级为四级。5.2、地基土震液化：20m深度范围内有粉土为粘质，根据GB50011-2010规范413条规定，可不进行液化判别和处理。五、静压预应力管桩施工工艺1、施工程序接受施工任务熟悉图纸及地勘资料座标定位,定轴线,高程,控制点放样、对桩位进行三点探桩布置桩位、监理、总包、验
9、收按设计要求按放配重按设计验收成品桩,电焊条呈送监理单位报验审查资料组机、立架，试运转组织机具、人员按场布进场到位按场布成品桩进场堆放铺设架立施工用水、电按场布、搭设临时设施按场布实施、道路、堆放场地了解踏勘施工现场拟定施工方案试 桩2、施工操作规程2.1、桩机组装前，必须检查场地平整、坚实、无障碍物及架空线，对桩机组装各部件必须全面检查，无误后方可组机立架。2.2、按照桩机底盘的有关尺寸，摆好纵横行走履板（含纵履板底座），装入行走小车和行走液缸，然后按装机身。2.3、在竖机前，检查及调试液压泵（电机的旋转方向应与油泵指示旋转方向一致），调试液压阀，及纵横液压行车，及回转，无损完好，才能竖机立
10、架。2.4、对桩机进试运转，一切正常后，在桩机额定的总量范围内按地勘及设计要求安装配重铁块。2.5、供桩就位前必须检查桩位偏号，桩的型号，桩长，是否符合设计要求，同时检查桩的出厂日期，挠捣日期，砼标号，配筋，外观质量，是否符合设计要求，如无误后，才允许进行吊桩，进行供桩就位。2.6、当下节桩插入土时，用经纬仪测（双向二台经纬仪组成90）桩身垂直度，垂直度符合要求后，才能启动静压沉桩。在沉桩时，经纬仪跟踪沉压桩全过程监测，并及时正确无误地记录静压桩（节）桩位编号起讫时间，入桩时间，桩长，压桩力，桩顶标高、电焊时间、电焊后间歇时间，等有关数据。2.7、当下节桩沉压至自然地坪2.0米左右时，停机沉桩
11、，清除下桩端板铁件锈斑及杂质，为上节桩供桩就位做好准备工作。2.8、当上节桩就位时，经纬仪双向监测工程桩垂直度，当上下节桩中心线在一条垂直线上，开始接桩，先焊三只定位点，把上下节桩，桩端板固定。2.9、焊接接桩时，须备用二台CO2气体保护焊机，二名电焊工对称施焊。对焊缝要求饱满，施焊完毕后经纬仪跟踪监测桩身垂直度。2.10、施焊完毕后，经自检符合要求后，请旁站监理工程师对焊缝宽度、平整度、连续施焊饱满度，进行检查，符合要求后，停歇时间8分钟，才能允许启动上下桩静压。2.11、上节桩启动静压时，必须用经纬仪（双向）跟踪监测，桩身垂直度，水平仪测定桩顶标高（5.0）。2.12、沉桩至桩顶标高后，应
12、认真正确无误地记录静压、压桩（上、下节）起讫时间、桩长、接桩时间、入桩时间（每节）、送桩深度、配载重量、压桩力、入土总深度、有效桩长，自然地坪标高、实际沉压桩顶标高等正确实际的实施数据。六、工程技术质量保证措施1、试桩根据设计要求，为了正确判断地质勘察资料，进行一至二根试桩。试桩时，根据设计指定的孔位及桩位进行随机试桩。试桩前，必须向设计单位提供试桩资料。试桩资料内容包括：桩机型号、桩机自重及配重、0.00标高、自然地坪标高、桩型、桩长。试桩必须满足设计双控要求：设计桩长、压桩力如达不到设计要求，必须调整桩机配载重，直至满足设计要求。试桩时，必须通知建设单位、监理单位、设计单位、质监单位、地勘
13、单位有关人员到场。根据试桩实际情况，设计签证施工工程桩的施工控制标准，并由土建、监理、勘察、桩基施工单位签证，试桩记录在上述单位签证后，成为桩机工程施工控制的标准。2、确保成桩质量2.1、管桩进场后，向监理单位提供原材料质量合格的钢筋试验报告、砼试块报告、出厂合格证，施工人员在管桩施工前对桩按2002浙G22管桩检验标准进行予检，对不合格管桩不能使用。2.2、先张法予应力管桩外观质量检验标准：成品桩质量检查项目允许偏差或允许值检查方法外 观无蜂窝、露筋、裂缝、色感均匀，桩项处无孔隙直 观桩 径5用钢尺量管壁厚度5用钢尺量桩尖中心线2用钢尺量顶面平整度10用水平尺量桩体弯曲L/1200用钢尺量2
14、.3、成品桩运输、堆放、吊桩质量保证措施：(1)、管桩强度等级达到100%才能出厂，且蒸气养护后，正常温度下静停7天后方可沉桩(浙G22)。(2)、管桩吊装宜采用两支点法或两头勾吊法、两点吊、（两支点法）距离桩端宜为0.2L（L为桩长度）绳索与桩身水平夹角不得小于45，装卸时应轻起轻放，严禁抛掷、碰撞、滚落。(3)、管桩运输过程中支点应满足两点的位置，（支点距离桩端0.2L处）并垫以锲形塞木，防止滚落，严禁层与层之间垫木，防止桩端距离不等而造成错位。(4)、管桩堆放场地应压实平整，堆放场地强度应满足堆桩的强度及刚度要求，并有排水措施，以免产生不均匀沉降使管桩断裂，管桩堆放应按两点法进行，最下层支点宜放在垫木上，且各支点应在同一水平面堆放。(5)、予应力混凝土管桩进场后，根据提供的桩管资料，逐一进行检查验收，对检查结果不合格的桩，坚决给予退回。管桩起吊详图4545
