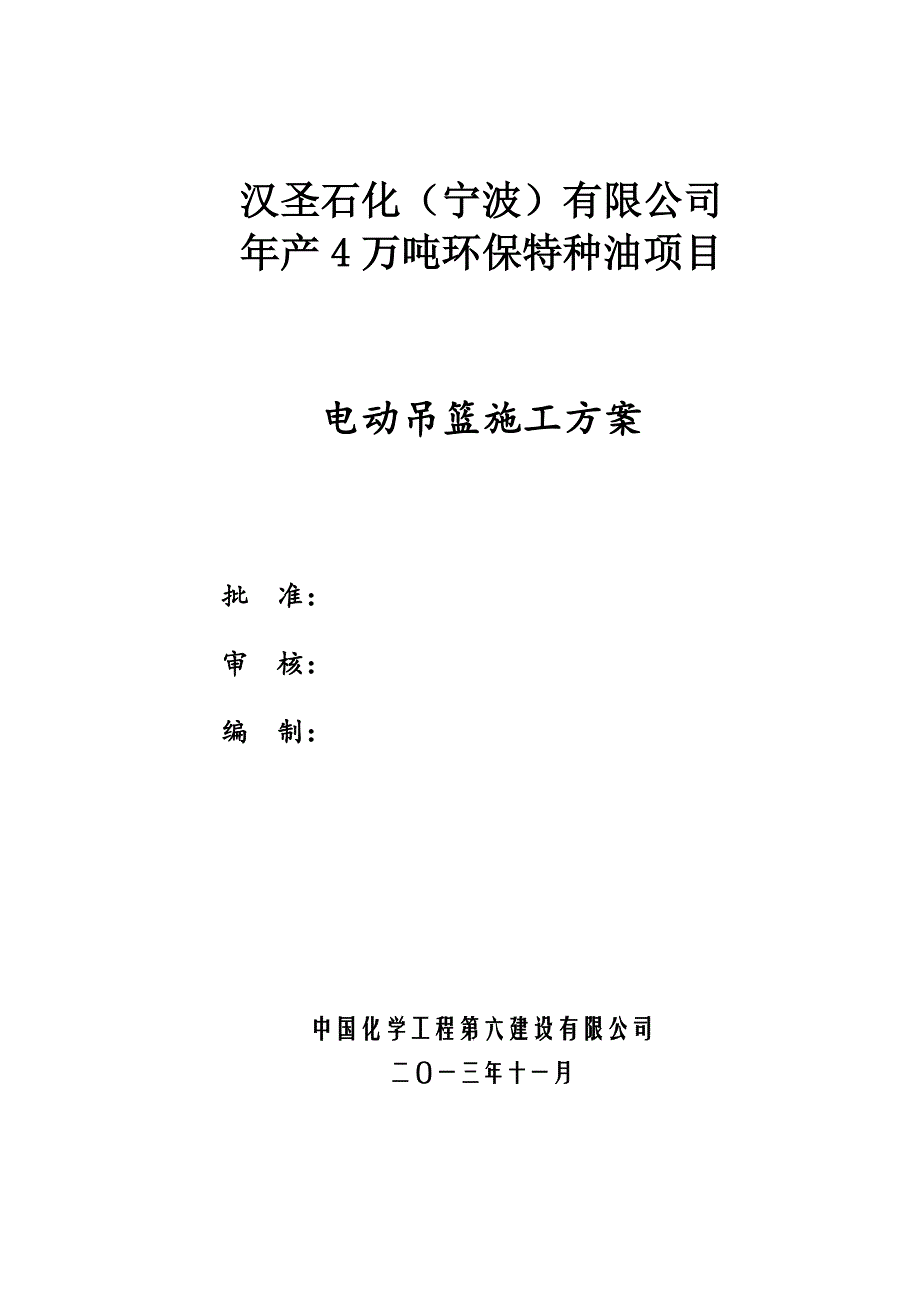

1、汉圣石化（宁波）有限公司年产4万吨环保特种油项目电动吊篮施工方案批 准： 审 核：编 制：中国化学工程第六建设有限公司二一三年十一月目 录一、工程概况二、编制依据三、准备工作四、施工方法五、电动吊篮安装安全注意事项六、验算七、ZLP630型电动吊篮安全操作规程八、操作施工人员注意事项九、验收十、施工中的特殊情况十一、强制性条文十二、吊篮日常检查项目与内容表一、 工程概况：为了更加合理的安排施工，确保安全与进度兼顾，经我单位根据现场施工情况确定汉圣石化（宁波）有限公司年产4万吨环保特种油项目罐外壁的防腐作业使用电动吊篮进行。二、 编制依据1、 GB19155-2003高处作业吊篮2、 ZLP63
2、0(800)型高处作业吊篮使用说明书三、 准备工作：1、设备选型及简介设备采用ZLP630型吊篮ZLP系列高处作业吊篮为电动爬升式装修机械，主要适用于高层及多层建筑物的外墙施工、装修、清洗与维护工程；也可应于电梯安装、船舶修造、大型罐体、桥梁、水坝、烟囱等工程的作业。该产品操作简便、安全可靠、可重复使用，从而降低施工成本，提高工作效率。 型号：ZLP630型电动吊篮 额定载荷：630kg 升降速度：9.3m/min 设备功率：2x1.5KW 电源电压：38010% V，50Hz,三相五线制 悬挂吊篮支架升降范围：13001500 mm钢丝绳：B型8.6mm 设备使用环境: a.距吊篮现场10m
3、范围内不能有高压线; b.在雷雨下雾下雪风力大于6级等恶劣天气不能使用； c.电焊火花保证不伤及钢丝绳；d.环境温度10 40； e.环境相对湿度不大于90%（25）。2、施工现场预备380V电源。ZLP63型吊篮每台电机有1.5KW，使用8.6钢丝绳。3、电气控制系统：吊篮每台配有一个独立的电气控制箱，对吊篮的升降、调平、急停、超高限位等进行控制，同时可方便从配电箱内接取36V、220V电源用于照明和手持电动工具的使用。4、吊篮技术员负责指导安装。四、施工方法：安装流程图运行前调整重锤提升机电器箱安全锁悬吊平台穿钢丝绳、平台正位悬挂机构垂放钢丝绳配重块钢丝绳限位块1、 悬挂机构的安装 正常情
4、况下悬挂机构会安装于罐顶，但为了减少罐顶的承受力度，悬挂机构将安装在地面，悬吊平台在其正对面进行施工，如下简图：此处需在角钢上焊接40cm长支撑件，以确保悬吊平台与罐壁有足够的工作距离罐顶角钢8.6钢丝绳罐体悬吊平台悬挂机构 (1)装夹钢丝绳时，绳夹的数量是4个，U形开口在钢丝绳尾端对侧，且方向对齐。绳夹应从吊装点处开始依次夹紧，并在最后一个绳夹和前一个绳夹间，使钢丝绳有少许拱起。钢丝绳夹法下图所示：(2)罐顶垂放钢丝绳时，将钢丝绳自由盘放在罐顶，将绳头仔细抽出后沿罐壁缓慢向下滑入，钢丝绳放完后应将缠结的绳小心分开压住，地面多余的钢丝绳仔细盘好扎紧。（3）配重块每块25公斤，将配重块均衡套置于
5、后座的四根配重块安装杆上。2、悬吊平台的安装： 悬吊平台的安装顺序：前栏片底座前栏片前栏片后栏片底座底座后栏片 提升机安装架（两端）后栏片 悬吊平台的安装、调整：选择平整的场地做安装面。各基本节对接处对齐，预紧后整个平台框架平直。安装两端提升机架使安全锁支架朝向平台外侧。装成后均匀紧固全部连接螺栓。3、安全锁及提升机的安装： 安全锁和提升机分别安装于悬吊平台两端提升机安装架上的安全锁支架和提升机支承中，安全锁安装时使摆臂滚轮朝向平台内侧。 提升机安装于悬吊平台内，安装时将提升机搬运至悬吊平台内，使提升机背面的矩形凹框对准提升机支承，插入销轴并用锁销锁定后，在提升机箱体上端用二只连接螺栓将提升机
6、固定在提升机安装架的横框上。也可以在通电后，在悬吊平台外将工作钢丝绳穿入提升机内，并点动上升按钮将提升机吊入悬吊平台内进行安装。采用后一种方法安装时，须将提升机出绳口处稳妥垫空，并在钢丝绳露出出绳口时用手小心将绳引出，防止钢丝绳头部冲击地面而受损。4、电气箱安装于悬吊平台中间部位的后栏片上，电箱门朝向悬吊平台内侧，用二个吊攀将电箱固定在栏片的栏杆上。电气箱安装固定后，将电源电缆、电机电缆、操纵开关电缆的接插头插入电箱下端的相应插座中。5、通电、检查电源是380V相接地电源，电源电缆接出自可靠固定。悬挂机构安放平稳，固定可靠，平衡配重块安装可靠。钢丝绳连接处的绳口装夹正确，螺母拧紧可靠。悬垂钢丝
7、绳应分开，无绞结、缠绕和折弯。提升机、安全锁及悬吊平台安装正确，连接可靠，连接螺栓无松动或虚紧，连接处构件无变形或开裂现象。电缆接插件接插正确无松动，保险损扣可靠锁紧。电缆施工立面上无明显突出物或其它障碍物。通电后检查及要求：闭合电箱内开关，电气系统通电。将转换开关置于左位置，分别点动操纵开关的上升和下降按钮，左提升机电机正反运转。将转换开关置于中间位置，分别点动操纵开关的上升和下降按钮，左、右提升机电机同时正反运转。将转换开关置于中间位置，启动左右提升机后 ，按下电箱门上紧停按钮（红色），电机停止运转。旋动紧停按钮使其复位后，可继续启动。将转换开关置于中间位置，启动左提升机，分别按下各行程开
8、关触头同时电机停止运转。放开触头后，可继续启动。6、穿工作钢丝绳将钢丝绳穿入端穿过安全锁摆臂上的滚轮槽后，插入提升机上端进绳口，至插不进时将钢丝绳略为提起后用力下插，使钢丝绳插紧提升机内。 转动转换开关并按下相应的上升按钮，使钢丝绳平稳地自动穿绕于提升机的转动盘上。将穿出的钢丝绳通过提升机支架下端，垂直引放到悬吊平台外侧，并盘放好。两端提升机分别穿绳至钢丝绳拉紧时即刻停止，然后将转换开关转至中间位置，点动上升按钮，同时拉住悬吊平台两端，使其在自重作用下平稳处于悬吊状态，防止悬吊平台离开地面时与罐壁或其它物体撞击。待悬吊平台离地面约2030厘米时停止上升，并检查悬吊平台是否处于水平状态，如有倾斜
9、，可将转换开关转至低端检查，并点动上升按钮，使悬吊平台低端提升直至处于水平位置。 7、穿安全钢丝绳穿绳时，将钢丝绳穿入端插入安全锁上方的进绳口中，用手推进，自由通过安全锁后，从安全锁下方的出绳口将钢丝绳拉出，直至将钢丝绳拉紧。 8、重锤是固定在钢丝绳下端用来拉紧和稳定钢丝绳，防止悬吊平台在提升时将钢丝绳随同拉起而影响悬吊平台正常运行。安装时，将二个半片夹在钢丝绳下端离开地面约56厘米，然后用螺栓紧固于钢丝绳上。9、验收、交接 安装完毕后，组织有关人员进行验收检查，经检查验收合格后方可交付使用。电动吊篮的整机运行负荷试验，电动吊篮使用前必须做负荷试验，步骤如下：A、按上升按钮使吊篮使工作吊篮两端
10、离地。B、将工作篮两端调平，然后上升到工作篮底部离地1m左右。C、关闭一端提升机，操作另一端升降机升降，直至安全锁绳，然后测量工作篮底部距地面高度差，是否符合标准锁绳距离，左右两端安全锁的检查方法对称。D、上下运行3次，行程不小于5m，检查提升机运行是否正常，有无异常声音。E，将工作篮上升离地面5m左右，试验手动滑动是否正常。F、将工作篮上升至顶部，试验升高纤维装置是否灵敏、有效。G、加125%额定荷载将工作篮上升1.5m左右，试验吊篮超载能力（正常作业严禁超载）10、安全大绳的安装安全大绳上施工人员的重要安全保障，在罐顶的攀挂点必须牢固，顶部挂完后安全大绳放置于吊篮的中间。11、电动吊篮的拆
11、卸程序：1、 拆卸前对吊篮进行全面检查，记录损坏情况；2、 拆卸的方法步骤：A将平台停放平整的地面上，拆下绳坠铁；B切断电源；C将电源从临时配电箱和吊篮上拆下，并卷成圆盘；D将钢丝绳卸下拉到上方，并卷成圆盘扎紧；五、电动吊篮安装安全注意事项 电动吊篮安装应注意以下几点： 1、必须严格按照产品使用说明书要求进行安装。 2、仔细检查所有待装结构件有无明显弯曲、扭曲或局部变形；检查焊缝有无裂纹、裂缝；检查受力构件表面锈蚀情况，其锈蚀深度不得大于原厚度10。凡有缺陷的构件坚决更换或修复后再用。 3、悬挂机构是吊篮的“根”，它直接关系到作业人员的生命安全，安装时必须注意下列事项： 1）不准不安装前支架而
12、将横梁直接担在罐顶围栏或其它支撑物上。当现场确无安装前支架条件时，必须在制造厂技术人员指导下，采用有效的补偿措施。2）前横梁外伸悬臂距离不得大于产品使用说明书规定的最大极限尺寸； 前后支架间距不得小于产品使用说明书规定的最小极限尺寸；配重铁数量不得少于产品使用说明书规定的数量，并且与后支架之间的联接必须稳定可靠。当现场确实无法满足上述安装条件时，必须征得制造厂的同意，由其提供专用加长梁或在其技术人员指导下增加配重铁数量及补偿措施。最终必须满足横梁的强度及刚度要求，满足整机稳定力矩与倾覆力矩之比大于2的标准要求。3）前支架与支承面的接触应扎实稳定。4）悬挂机构横梁安装应保证水平。其水平高度差2横
13、梁长度，而且只允许前高后低，不允许前低后高。5）带拉纤钢丝绳的悬挂机构。在安装前，应检查纤绳是否存在损伤或缺陷。确定合格后按本方案前述要求安装绳夹。张紧纤绳时，必须严格按产品使用说明书的要求进行，不得使纤绳过松或过紧。过松会使横梁受力过大，过紧会使横梁失稳破坏，这是非常危险的。6）双吊点吊篮的两组悬挂机构之间的安装距离应与悬吊平台两吊点间距相等，其误差5cm。4、工作钢丝绳和安全钢丝绳安装前应逐段仔细检查是否存在损伤或缺陷并且对绳上附着的涂料、水泥、玻璃胶等污物必须彻底清理，对不符合要求的钢丝、绳坚决更换。5、对独立保险绳，安装前应逐段严格检查有无损伤。6、提升机在安装前必须确定是经过检修和保
14、养合格的，安装时必须采用螺栓将其可靠地固定在悬吊平台的吊架上。7、安全锁在安装前必须确定是在有效标定期内。 六、验算 1、吊篮风荷载计算式中：吊篮的风荷载标准值()； 风荷载标准值，；吊篮受风面积，。2、钢丝绳承载力验算根据GB19155-2003高处作业吊篮第5.4.6.2条要求，钢丝绳安全系数不应小于9。钢丝绳规格为，最小破断拉力为54kN。1） 吊篮动力钢丝绳所受竖向荷载：=（+）/ 2 = ( 4.928 + 6.3 ) / 2 =5.614KN式中：吊篮动力钢丝绳竖向荷载标准值()； 吊篮及钢丝绳自重标准值，=（20.8+4+332+106+10+20）10 = 4928N = 4.928KN其中：钢丝绳重量：0.2
