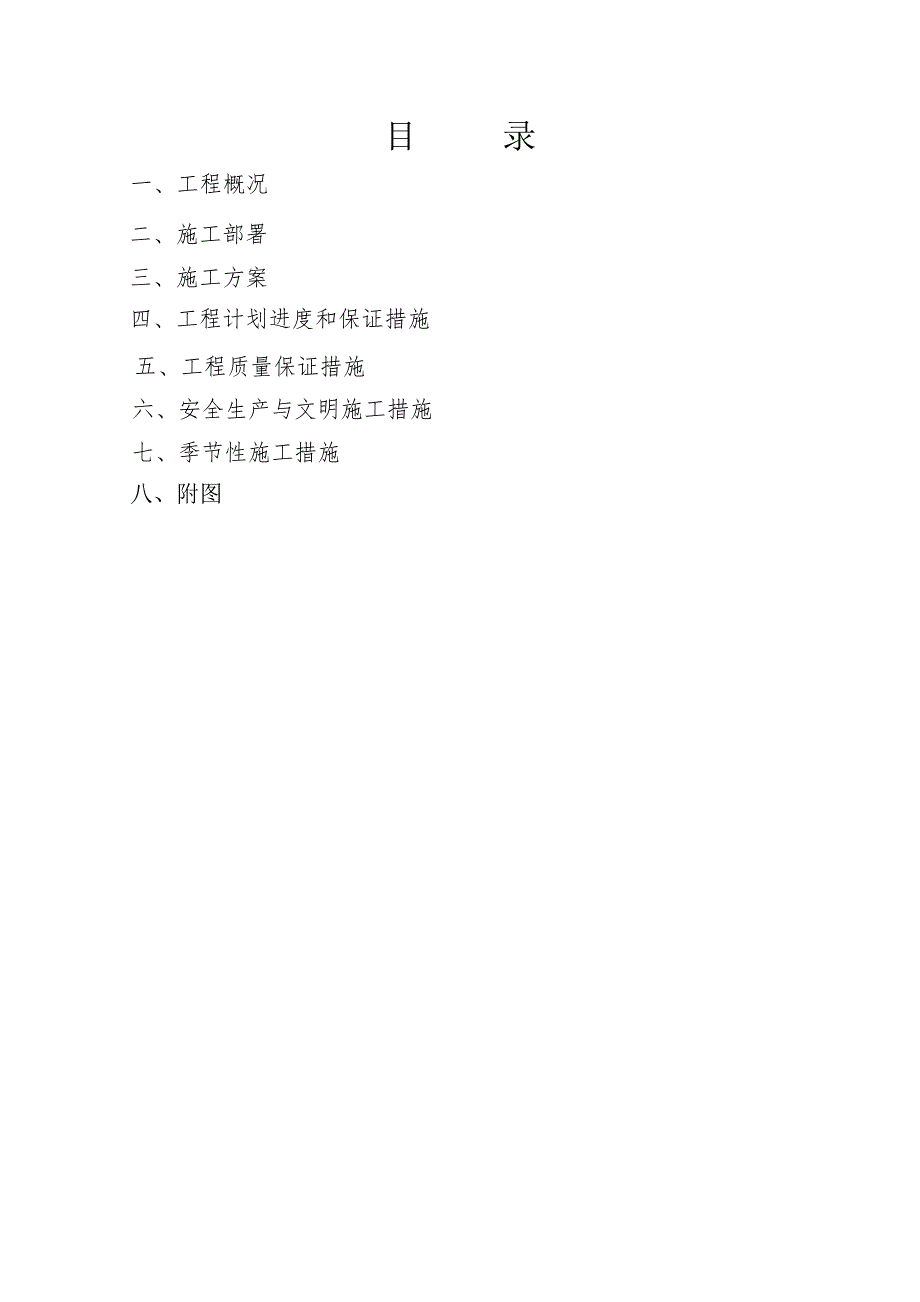

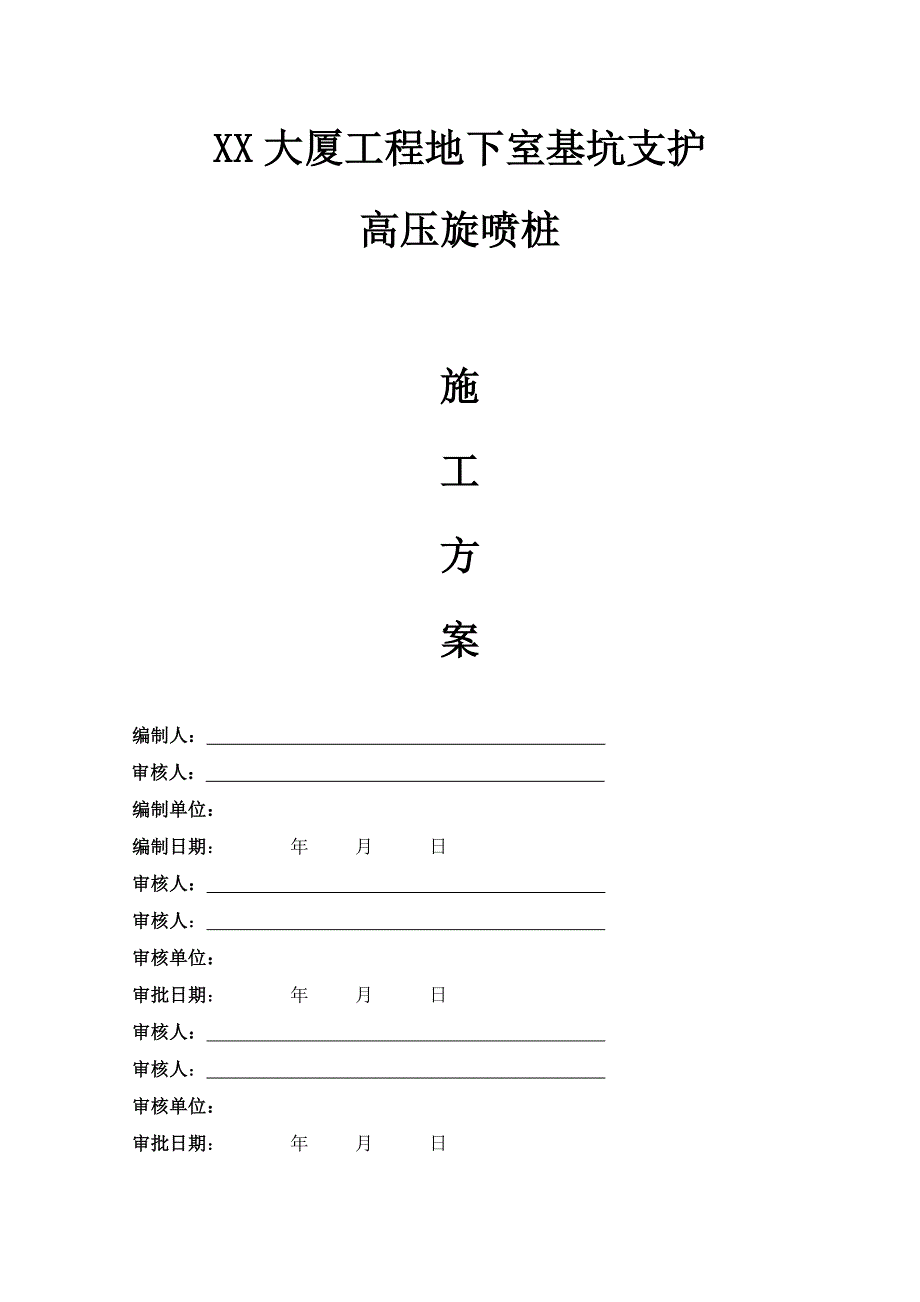

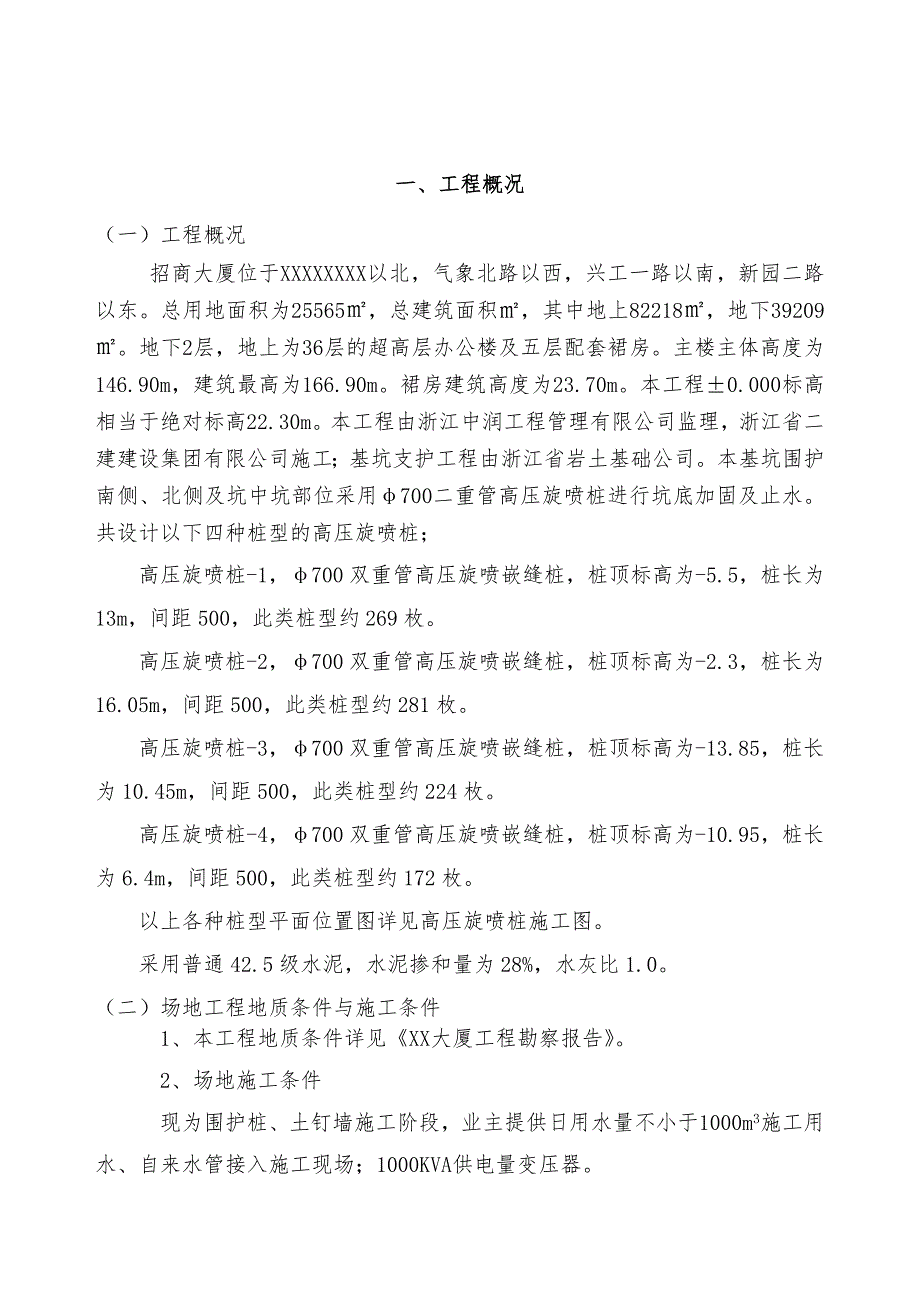

1、XX大厦工程地下室基坑支护高压旋喷桩施工方案编制人： 审核人： 编制单位： 编制日期： 年 月 日 审核人： 审核人： 审核单位： 审批日期： 年 月 日审核人： 审核人： 审核单位： 审批日期： 年 月 日目 录一、工程概况二、施工部署三、施工方案四、工程计划进度和保证措施五、工程质量保证措施六、安全生产与文明施工措施七、季节性施工措施八、附图一、工程概况（一）工程概况招商大厦位于XXXXXXXX以北，气象北路以西，兴工一路以南，新园二路以东。总用地面积为25565，总建筑面积，其中地上82218，地下39209 。地下2层，地上为36层的超高层办公楼及五层配套裙房。主楼主体高度为146.9
2、0m，建筑最高为166.90m。裙房建筑高度为23.70m。本工程0.000标高相当于绝对标高22.30m。本工程由浙江中润工程管理有限公司监理，浙江省二建建设集团有限公司施工；基坑支护工程由浙江省岩土基础公司。本基坑围护南侧、北侧及坑中坑部位采用700二重管高压旋喷桩进行坑底加固及止水。共设计以下四种桩型的高压旋喷桩；高压旋喷桩-1，700双重管高压旋喷嵌缝桩，桩顶标高为-5.5，桩长为13m，间距500，此类桩型约269枚。高压旋喷桩-2，700双重管高压旋喷嵌缝桩，桩顶标高为-2.3，桩长为16.05m，间距500，此类桩型约281枚。高压旋喷桩-3，700双重管高压旋喷嵌缝桩，桩顶标高
3、为-13.85，桩长为10.45m，间距500，此类桩型约224枚。高压旋喷桩-4，700双重管高压旋喷嵌缝桩，桩顶标高为-10.95，桩长为6.4m，间距500，此类桩型约172枚。以上各种桩型平面位置图详见高压旋喷桩施工图。采用普通42.5级水泥，水泥掺和量为28%，水灰比1.0。（二）场地工程地质条件与施工条件 1、本工程地质条件详见XX大厦工程勘察报告。2、场地施工条件现为围护桩、土钉墙施工阶段，业主提供日用水量不小于1000m3施工用水、自来水管接入施工现场；1000KVA供电量变压器。（三）编制依据 1、本工程地质勘察报告以及基坑围护设计施工图纸2、建筑机械使用安全技术规范（JGJ
4、332001）3、施工图纸设计联系单。4、浙江省建筑基坑工程技术规程（DB331T10082000）5、建筑基坑支护技术规程（JGJ1202011）6、宁波市软土深基坑支护设计与施工暂行技术规定。7、高压旋喷桩施工规范二、施工部署（一）、机构设置我们按部门控制式成立“XX大厦项目经理部”，下设一室五科，即工程科、质安科、材料科、财务科、预算科、办公室。（二）、项目经理部领导层组成 1、项目经理 代表公司负责本工程合同责任的全面履行，实施对本项目的全面管理，负责项目的行政、技术、财务和施工等各项管理工作，为本项目管理的核心。 项目经理部共设六个部门，各部门责任如下： 工程科：负责项目的施工技术、
5、计划与方案、工程测量、统计与计量、图纸设计、技术资料的保管、竣工资料的整理，整个工程现场施工管理； 质安科：a.负责工程质量的检测、验收、试验与控制； b.负责安全生产的管理、监督及工地治安工作； 材料科：负责所需材料、配件的采购与供应；机电设备的管理、维修、保养；财务科：负责项目的财务管理，包括工程款帐单编制、报送；预算科：负责工程预算、结算； 办公室：负责住宿、炊事、文明施工等后勤行政管理。 2、技术负责人 协助项目经理负责所有技术与质量安全管理工作。 负责制定项目部的质量计划及施工进度计划，对项目部的施工质量承担技术责任。现场督促职工严格按照操作规程和技术要求施工。对违反技术要求施工的，
6、应立即纠正。指导检查项目部的全面质量管理工作，督促记录人员及时处理好质量记录并按时整理归档。参加施工质量事故的调查研究和分析，对施工质量事故的处理提出初步意见。 （三）、管理人员组成及职责 1、项目部管理人员组成我们将充分发挥企业的技术与设备优势，发扬我单位不怕吃苦、敢打硬仗、善打硬仗的作风，精心组织精心施工，齐心协力，保质保量再创优质工程，为业主奉献出一个精品工程作贡献。 2、项目管理人员职能分配、项目经理岗位职责：负责项目全面工作，签订项目承包合同，制定项目管理方针目标，制定项目总体管理方案和施工总体设想，对合同目标的实施效果负责，确保公司质量体系和合同要求的活动有计划的实施。负责和有关方
7、面的协调工作，负责项目经理部内部的职能分配，主持项目管理班子成员的考核和分配。全权处理项目管理过程中一切需要解决的问题。定期分析工程成本，并采取相应措施进行控制。项目经理将负责本工程的全过程施工，并对项目的工程质量成本、工期、安全及场容、场貌管理承担责任。、项目技术负责人职责：负责项目部技术、质量方面的工作。负责编制施工组织设计和专题施工方案，并组织实施，及时处理施工中的技术和质量问题。负责与建设单位、监理单位和设计单位洽谈有关技术质量事项。组织工程的图纸会审、技术交底和全面质量管理活动，负责工程技术资料（质量记录）审核，使技术和质量活动的进程处于监控之下，确保公司质量体系和合同要求的活动有计
8、划的实施。、施工员岗位职责：负责项目的具体实施。指导、检查、监督、控制现场一切与产品质量有关事项，保证产品一次合格或一次成优。做好项目工程质量保证资料和各项技术资料的汇集和整理，做好施工记录，绘制竣工图。维持机械设备在施工过程中良好的技术状况和使用效率。做好技术交底工作，以及分部、分项和最终产品的技术复核检查。对桩基放样的技术工作进行复查，协调打桩班组的施工配合。、质量员岗位职责：协助技术负责人做好工程质量管理工作，根据设计图、工程质量验收标准、质量计划等参加工程质量监督检验。负责工程质量记录、技术资料的监督和检查，正确及时填写质量资料。、安全员岗位职责：负责对进场施工人员的安全教育和安全交底
9、，负责安全生产和消防各项措施的具体落实，定期对现场安全生产情况进行检查，督促生产班组做好安全工作。及时记好各项安全台帐。协助施工员做好现场的标化工作。、造价员岗位职责：编制项目预、决算书。委托外加工的洽谈及合同管理、费用审核与支付控制。负责分包工程的结帐审核和支付控制。分析预测工程总成本和阶段成本，并提出措施建议。项目施工过程中的统计、核算。具体实施项目的合同管理。编制项目预决算，、材料员岗位职责：按规定制定采购文件，并按批准的采购文件进行采购，接收物资进场（入库）应按规定进行检验试验或验证，做好记录和标识。对项目施工过程中的材料进行消耗管理，建立台帐。按现场平面布置要求，对各类材料开展定位管
10、理。根据接收物资的质量特性采用适宜的方式、环境妥善贮存，确保接收物资质量不因保存不当而受损。做好电动工具的保管、借用等工作。、资料员岗位职责负责项目文件资料的统一管理并督促其他各部门对相应的文件资料进行收集、整理。括登记、分办、批办、承办、催办、拟稿、签发、用印、传递、立卷、归档与销毁等程序。按照ISO9002标准对项目的文件资料进行管理，做好文件受控管理工作。对于涉及有关项目成本、技术、质量及其它必须保密的公文与技术资料，工程档案管理整理、收集、归档、整理立卷。（4）、根据施工工艺、工程量、工期及场地施工条件，我公司拟配备1台高压旋喷桩机。其配套辅助设备及用电量详见下表。高压旋喷桩施工机械配
11、备计划表设备名称数 量规 格型 号动 力(Kw)备 注高喷主机1套30XP-3045高压灰浆泵1台90GZB-40A90空压机1台5555灰浆拌和机1台1 m3自制3排污泵1台150 L/minBW-1507.5设备配套材料若干输浆管等水平尺2根（四）、人员配备桩基施工劳动力及设备投入初步拟定计划：桩基施工初步拟定投入1台旋喷桩机进场施工，作业班组为1个机组。各作业工种人员配备如下表：劳动力投入计划表 岗 位人数职 责备 注打桩工2负责机械操作、打桩等普工2配合打桩工进行施工作业等机修、电工1负责项目、桩机所有电器接电、检修杂 工1负责场地、道路平整等五材料供应计划水泥按要求打桩前五天进场。主
12、材、水、电计划用量一览表材料名称42.5普通硅酸盐水泥(t)水（m3）电（Kw）用 量暂2700吨2700500三、施工方案一目标管理对本打桩工程确定以下目标：工期：计划工期100天，力争95天完成，高压旋喷桩要与人工挖孔桩穿插施工，施工安排尽量合理、紧凑。详见附表。质量：满足设计及合同要求，保证围护高压旋喷桩工程质量合格；安全：无事故；文明施工：按文明标化工地要求施工；二施工技术方案1、施工技术参数根据施工设计方案，结合本地地质条件及附近已有施工经验，本次施工技术参数详见下表：双重管施工技术参数表项目上喷（旋喷注浆）上喷（旋喷切割）水 泥 浆 液空气 压力MPa流 量L/min提升速度cm/
13、min压力MPa流 量M3/min参数25125250.63根据桩型按上表调配施工参数，其他参数：旋喷转速1520r/min； 水泥等级42.5普通硅酸盐水泥；水泥掺入量28%；外加剂为无。以上参数供试打桩用，待施工情况作适当调整。2.高压旋喷桩水泥用量一览表桩分类桩径桩顶标高桩长宽度桩间搭接水泥用量（kg）1500-5.51370020030802500-2.316.0570020038033500-13.8510.45120020024764500-10.956.47002001516三施工准备施工前与业主、监理一起做好现场放样复核工作。依据放样基线测设桩基轴线桩并引测至施工场区外，设立固定标志。根据桩基轴线和桩位平面图定桩位。对所标定的桩位处开挖并钎探，清除废旧基础和不明障碍物。工程量由现场监理业主签证、确认并计费。对所有的桩位探桩完成后将场地整平、压实。重新根据桩基轴线桩和桩位平面图在硬地坪上标定桩位，桩位定位采用经纬仪定向，钢尺量矩，
