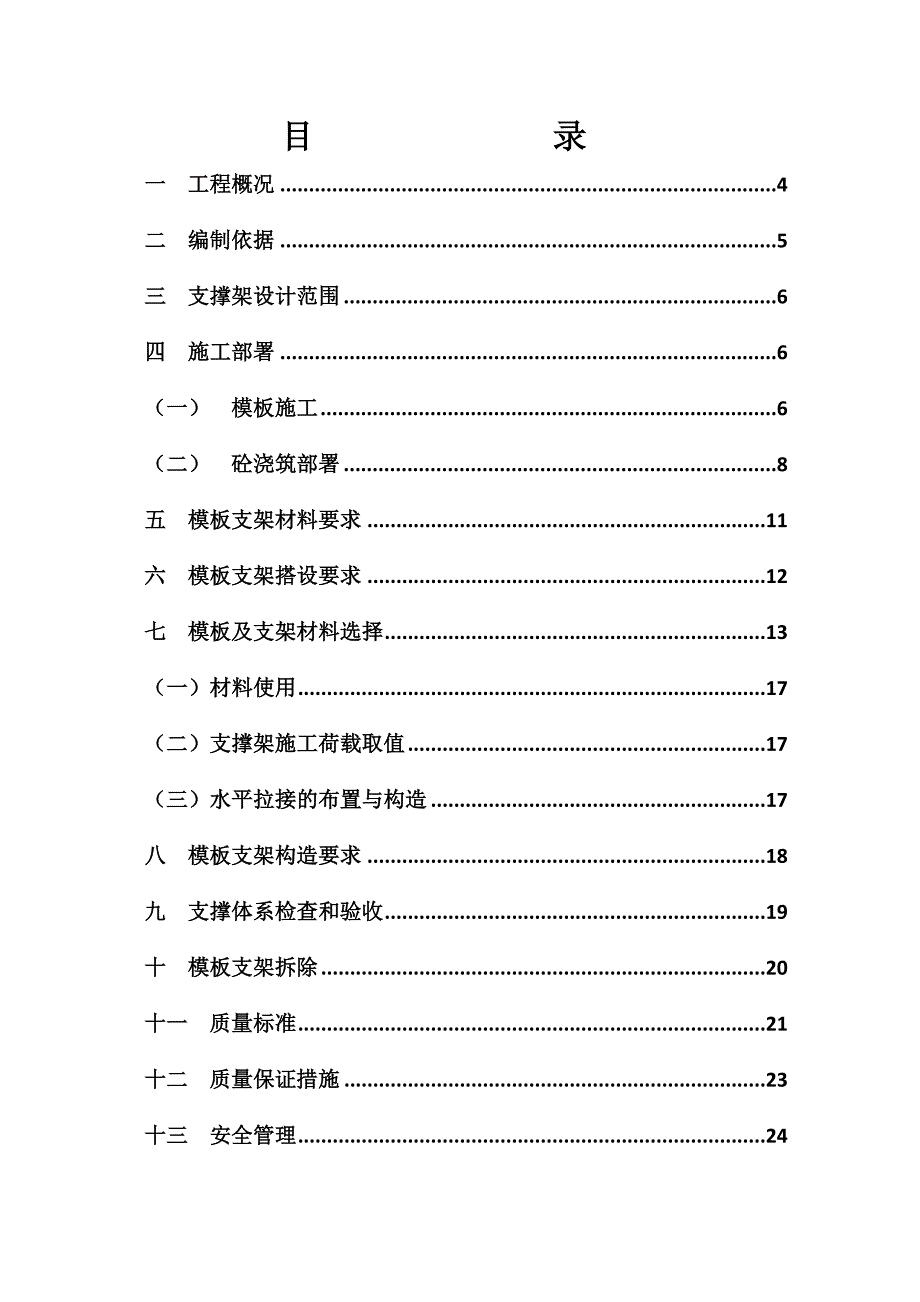

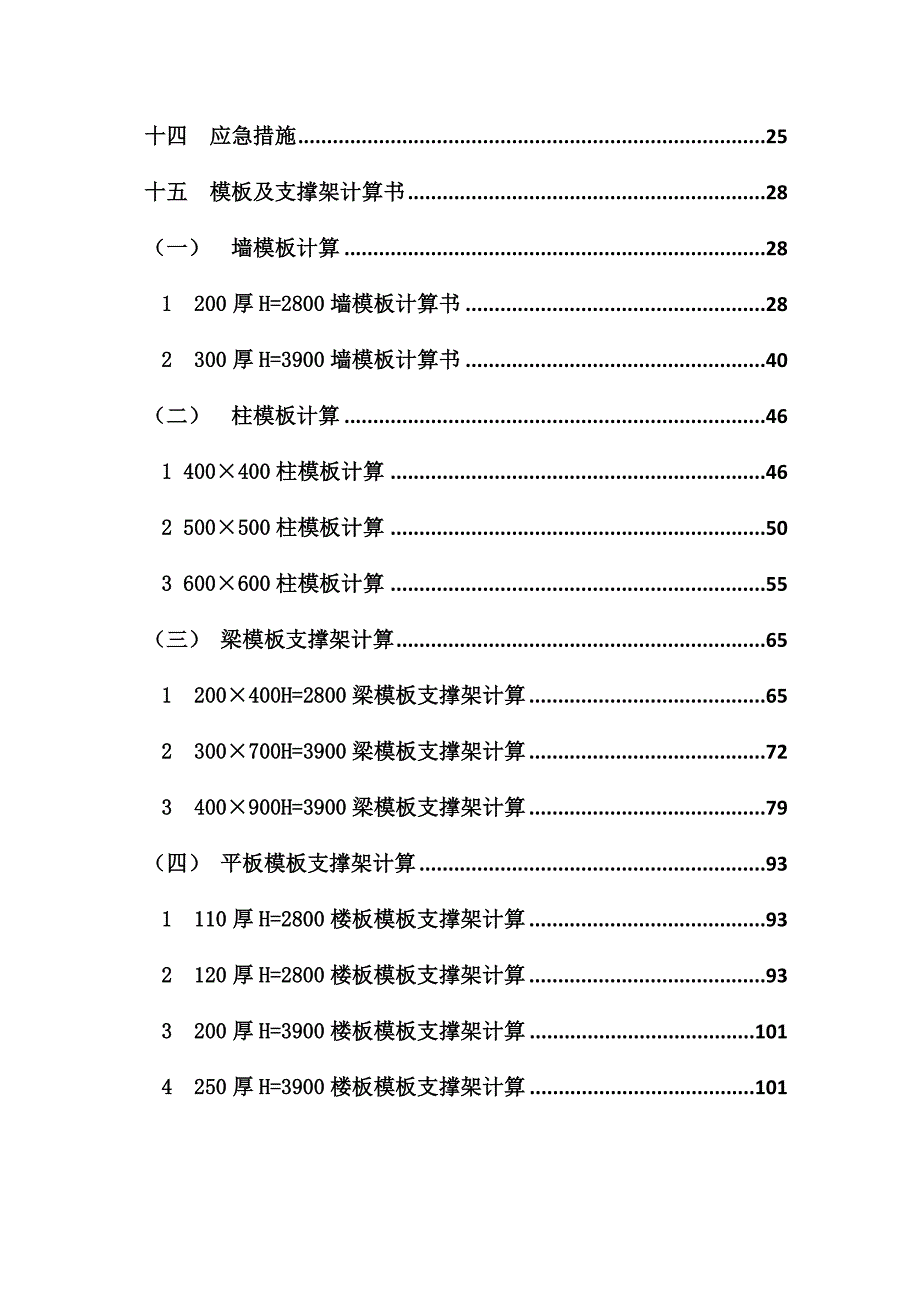

1、目 录一 工程概况4二 编制依据5三 支撑架设计范围6四 施工部署6（一） 模板施工6（二） 砼浇筑部署8五 模板支架材料要求11六 模板支架搭设要求12七 模板及支架材料选择13（一）材料使用17（二）支撑架施工荷载取值17（三）水平拉接的布置与构造17八 模板支架构造要求18九 支撑体系检查和验收19十 模板支架拆除20十一 质量标准21十二 质量保证措施23十三 安全管理24十四 应急措施25十五 模板及支撑架计算书28（一） 墙模板计算281 200厚H=2800墙模板计算书282 300厚H=3900墙模板计算书40（二） 柱模板计算461 400400柱模板计算462 500500

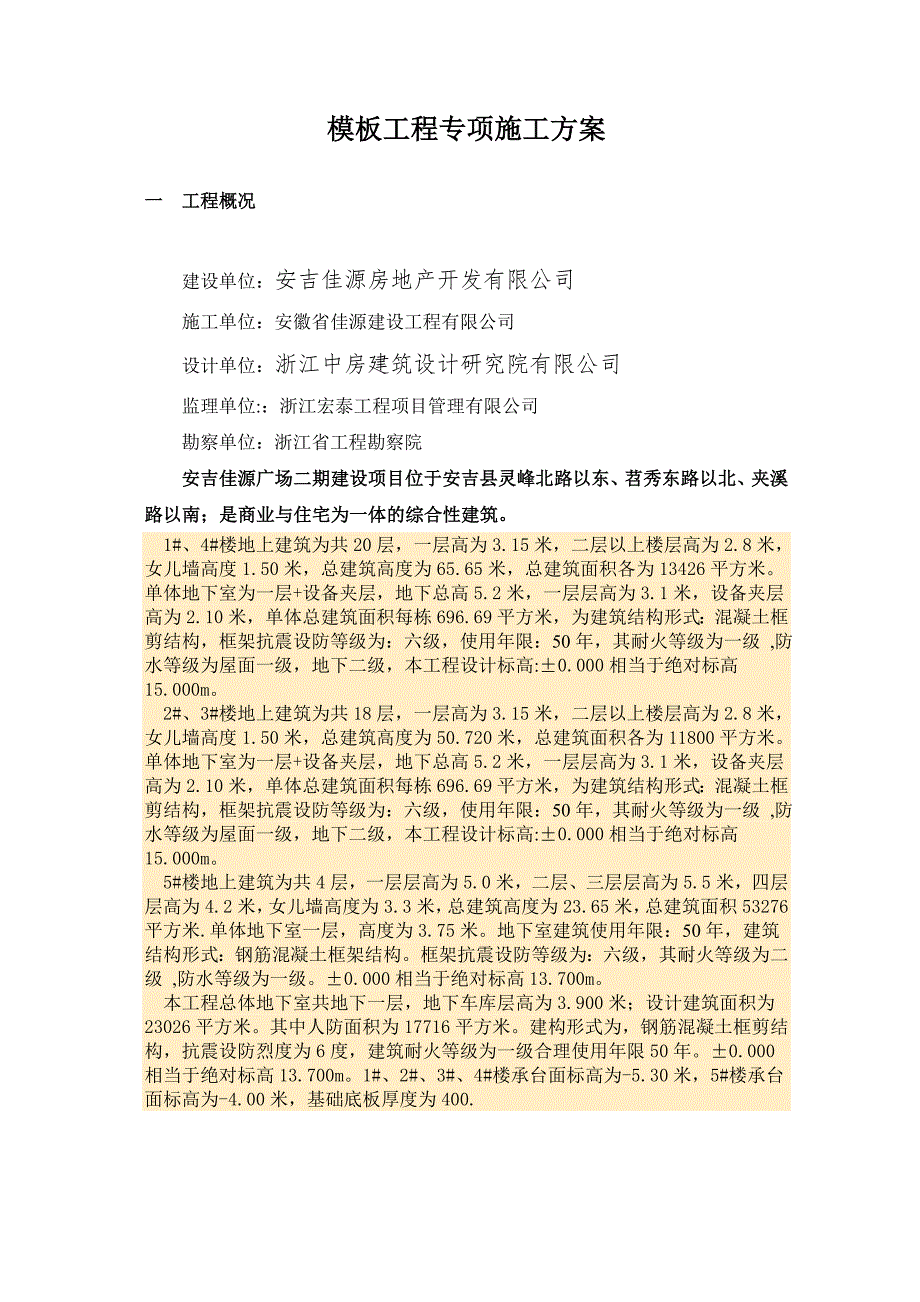

2、柱模板计算503 600600柱模板计算55（三） 梁模板支撑架计算651 200400H=2800梁模板支撑架计算652 300700H=3900梁模板支撑架计算723 400900H=3900梁模板支撑架计算79（四） 平板模板支撑架计算931 110厚H=2800楼板模板支撑架计算932 120厚H=2800楼板模板支撑架计算933 200厚H=3900楼板模板支撑架计算1014 250厚H=3900楼板模板支撑架计算101模板工程专项施工方案一 工程概况建设单位：安吉佳源房地产开发有限公司施工单位：安徽省佳源建设工程有限公司设计单位：浙江中房建筑设计研究院有限公司监理单位:：浙江宏泰工
3、程项目管理有限公司勘察单位：浙江省工程勘察院安吉佳源广场二期建设项目位于安吉县灵峰北路以东、苕秀东路以北、夹溪路以南；是商业与住宅为一体的综合性建筑。1#、4#楼地上建筑为共20层，一层高为3.15米，二层以上楼层高为2.8米，女儿墙高度1.50米，总建筑高度为65.65米，总建筑面积各为13426平方米。单体地下室为一层+设备夹层，地下总高5.2米，一层层高为3.1米，设备夹层高为2.10米，单体总建筑面积每栋696.69平方米，为建筑结构形式：混凝土框剪结构，框架抗震设防等级为：六级，使用年限：50年，其耐火等级为一级 ,防水等级为屋面一级，地下二级，本工程设计标高:0.000相当于绝对标
4、高15.000m。2#、3#楼地上建筑为共18层，一层高为3.15米，二层以上楼层高为2.8米，女儿墙高度1.50米，总建筑高度为50.720米，总建筑面积各为11800平方米。单体地下室为一层+设备夹层，地下总高5.2米，一层层高为3.1米，设备夹层高为2.10米，单体总建筑面积每栋696.69平方米，为建筑结构形式：混凝土框剪结构，框架抗震设防等级为：六级，使用年限：50年，其耐火等级为一级 ,防水等级为屋面一级，地下二级，本工程设计标高:0.000相当于绝对标高15.000m。5#楼地上建筑为共4层，一层层高为5.0米，二层、三层层高为5.5米，四层层高为4.2米，女儿墙高度为3.3米，
5、总建筑高度为23.65米，总建筑面积53276平方米.单体地下室一层，高度为3.75米。地下室建筑使用年限：50年，建筑结构形式：钢筋混凝土框架结构。框架抗震设防等级为：六级，其耐火等级为二级 ,防水等级为一级。0.000相当于绝对标高13.700m。本工程总体地下室共地下一层，地下车库层高为3.900米；设计建筑面积为23026平方米。其中人防面积为17716平方米。建构形式为，钢筋混凝土框剪结构，抗震设防烈度为6度，建筑耐火等级为一级合理使用年限50年。0.000相当于绝对标高13.700m。1#、2#、3#、4#楼承台面标高为-5.30米，5#楼承台面标高为-4.00米，基础底板厚度为4
6、00.本工程主要梁截面为200400，最大梁截面为400900；主要板厚为120，最大板厚为250；主要柱截面为400400，最大柱截面为,600600；主要板跨为3600，7800，最大板跨8400；主要梁跨,3600，7800，最大梁跨8400;主要墙板截面为200，最大墙板截面为300。1#、4#楼 砼强度等级序号标高及部位墙柱砼强度等 级序号标高及部位梁板砼强度等级1基础5层C351基础20层C3025层20层C302332#、3#、楼 砼强度等级序号标高及部位墙柱砼强度等 级序号标高及部位梁板砼强度等级1基础5层C351基础18层C3025层18层C302335#楼 砼强度等级序号标
7、高及部位墙柱砼强度等级梁板砼强度等级1基础C35C35213层C40C35334层C35C30地下车库 砼强度等级序号标高及部位墙柱砼强度等级梁板砼强度等级1基础C40C40二 编制依据1. 浙江中房建筑设计研究院提供的工程建筑、结构等施工图纸。2. 国家及浙江省的有关规范、规程和标准。3、建筑结构荷载规范（GB5009-2012）4工程建设标准强制性条文 5建设工程管理规范GB/T50326-2001 6特种作业人员安全技术考核管理规则 7建筑施工安全检查评分标准JGJ59-998建筑施工扣件式钢管脚手架安全技术规范JGJ130-20019.砼模板用胶合板（GB/T17658-1999）；1
8、0混凝土结构工程施工质量验收规范(GB50204-2002)11建筑施工门式钢管脚手架安全技术规范 （JGJ128-2000、J43-2000）12.浙江省工程建设标准建筑施工扣件式钢管模板支架技术规程13建筑施工手册14公司综合交底三 支撑架设计范围本专项施工方案为1#、2#、3#、4#、5#楼及地下室所有梁、柱、墙、板等构件。四 施工部署（一） 模板施工 1 底板模板 底板下翻地梁及承台侧模全部采用240厚砖胎模。 底板的侧模及底板高低处的挂模全部采用九合板模板，钢管固定，底板外周侧混凝土墙板上翻一定高度（按设计要求）一次浇筑，并设钢板止水带。 2 墙板模板 1）、钢筋混凝土墙模板工艺：安
9、装前检查安装门窗口模板安装第一步模板（两侧）安装内钢楞调整模板平直安装第二步至顶部两侧模板安装内钢楞调平直安装穿墙螺杆安装外钢楞加斜撑并调模板平直与柱、墙、楼板连接。墙板采用九合板作模板，在钢筋工程完成后由监理、业主、质检单位验收符合设计要求后，方可进行模板施工，同时设置12对拉螺栓，作为内外墙板拉结使用，以保证螺栓受模板侧压力在允许范围内，防止模板变形，有利于结构施工尺寸正确。2）、本工程所有地下室外墙板，其支模用的穿墙螺栓（里、中、外）均双面满焊3mm厚8080止水片（另外所有人防墙体支模方法同外墙体穿墙螺杆应增应止水片），并在外侧模上衬厚度20毫米的木块，拆模后除掉木垫块，割去此段螺栓，
10、用防水水泥沙浆封口。3 柱模板1）、柱模安装工艺：搭设安装架子第一层模板安装就位检查对角线、垂直和位置安装柱箍第二、三等层柱模板及柱箍安装安装梁口的柱模板安全面检查校正群体固定。2）、安装柱模前在楼面上弹出纵横轴线和四周边线，先弹两端柱轴线及边线，然后拉通线弹出中间部分柱的轴线及边线，柱脚采用电焊L30303角钢或8圆钢定位。3）、根据柱断面及柱高（柱脚找平以后标高至上层板底）预先将模板钉在木楞上，并开出梁口、浇筑洞口、清扫口，以形成定型柱模板，为防止柱角漏浆，采用模板与模板、木楞与木楞双咬合。4）、柱模板采用九合板，在柱钢筋、预留孔、预埋件预埋完毕并经验收后，才能立模板，模板外设60*80方
11、木，再设临时支撑，然后穿12圆钢制成的对拉螺栓，校正垂直度和平整度后，拧紧螺帽，最后在柱模外加柱箍固定，柱箍间距不大于600mm，柱下1/3处300，采用钢管及十字扣件拉紧。支撑杆与楼板的支撑架连在一起，提高其整体性。柱模校正及固定。利用线锤复核校正柱模的垂直度，然后固定于四周钢管支撑架上。4 梁模板1）、梁、板模板的排列在现场由木工放样图中均排出每一层模板各构件的排列图，并经分管施工员及总施工员审批后方能实施。梁模安装工艺：弹出梁轴线及水平线并复核搭设梁模及支架安装梁底楞及梁卡具安装梁底模板梁底起拱绑扎钢筋安装侧梁模安装另一侧梁模安装上下锁口楞、斜撑楞及腰楞和对拉螺栓复核梁模尺寸、位置与相邻
12、模板连固。梁模板在满堂架基础上再在梁两边加密支承钢管，底模支撑在小横杆上面，侧模用短钢管及扣件来固定和加固，固定梁底模及侧模时同一根梁拉统线，立杆不能直接支承在楼板上，放入垫木。梁模板先铺底模及一边侧模，待梁钢筋绑扎完毕及经验收后，再封另一侧模板。梁模板铺排时从梁两端往中间退，使嵌木安排在梁中，以免柱梁节点缩颈的质量通病。2）、梁模支撑及模板安装。主梁下：立杆沿梁跨度方向间距La(m)：0.9，梁两侧立杆间距(m)：0.8，支撑主梁的小横杆间距（m）：0.9小横杆立杆交接处立杆加设保险扣。大梁下：立杆沿梁跨度方向间距La(m)：0.9，梁两侧立杆间距(m)：0.8，支撑大梁的小横杆间距（m）：
13、0.9小横杆立杆交接处立杆加设保险扣。立杆应设水平拉杆和扫地杆，梁纵向立杆设斜撑形成排架。梁底模板放置于小横杆上，对准柱模梁口的位置，用扣件将梁底模固定在小横杆上，待扎完梁钢筋后吊装梁侧模。5 楼板模板1）、楼板模板安装工艺：搭设支架安装横纵木楞调整楼板下皮标高及起拱铺设模板块检查模板上皮标高、平整度。现浇楼板模板承重架采用483.5mm扣件式钢管承重架体系组成，顶板承重架同时兼作柱模板支架，承重架的搭设与钢筋工程同时展开，立杆间距一般为800-900mm左右，水平方向不少于三道牵杆，底脚设扫地杆为了保证承重架的整体刚度，不变形，需要在各跨之间设剪刀斜撑。在钢管承重架铺排距为30cm的56cm
14、方木，上面铺九合板作为楼板的底模。模板撑好后，先由班组长进行自检。自检完毕由质量员负责进行模板的轴线、标高、垂直等、截面尺寸、支撑牢固度的复核。模板每周转一次均铲除表面残余混凝土，涂刷脱模油后方可继续使用，发现有变形或损坏的，及时进行修整。模板拆除前要对混凝土强度做出初步鉴定。拆模在混凝土强度能保证其表面及棱角不因拆除模板而受损坏方可拆除，梁、板底模跨度在28m范围内，混凝土强度高于75%设计强度，跨度大于8m的混凝土强度达到100%设计强度，方可拆除。2）、根据模板拼装图搭设楼面模板支架和模板龙骨。支架立杆与龙骨的间距，应根据楼板的砼重量与施工荷载大小，在模板结构设计中确定。支架立杆应设置水平拉杆，水平拉杆间距不大于3m，且符合立杆间距要求。每隔两排立杆设斜撑一道，使模板支架成为排架。立杆横向间距或排距(m):0.9；立杆纵距(m):0.9大横杆步距不大于(m):1.80。3）、挂通线将大龙骨找平。根据标高确定打龙骨顶面标高，然后架设小龙骨敷设模板。4）、楼面模板铺完后，应认真检查支架是否牢固。模板梁面、板面清扫干净。6 楼梯模板楼梯模板施工前根据实施层高放样，先安装平台梁及基础模板，再安装楼梯斜梁或楼梯底模板，然后安装楼梯外帮
