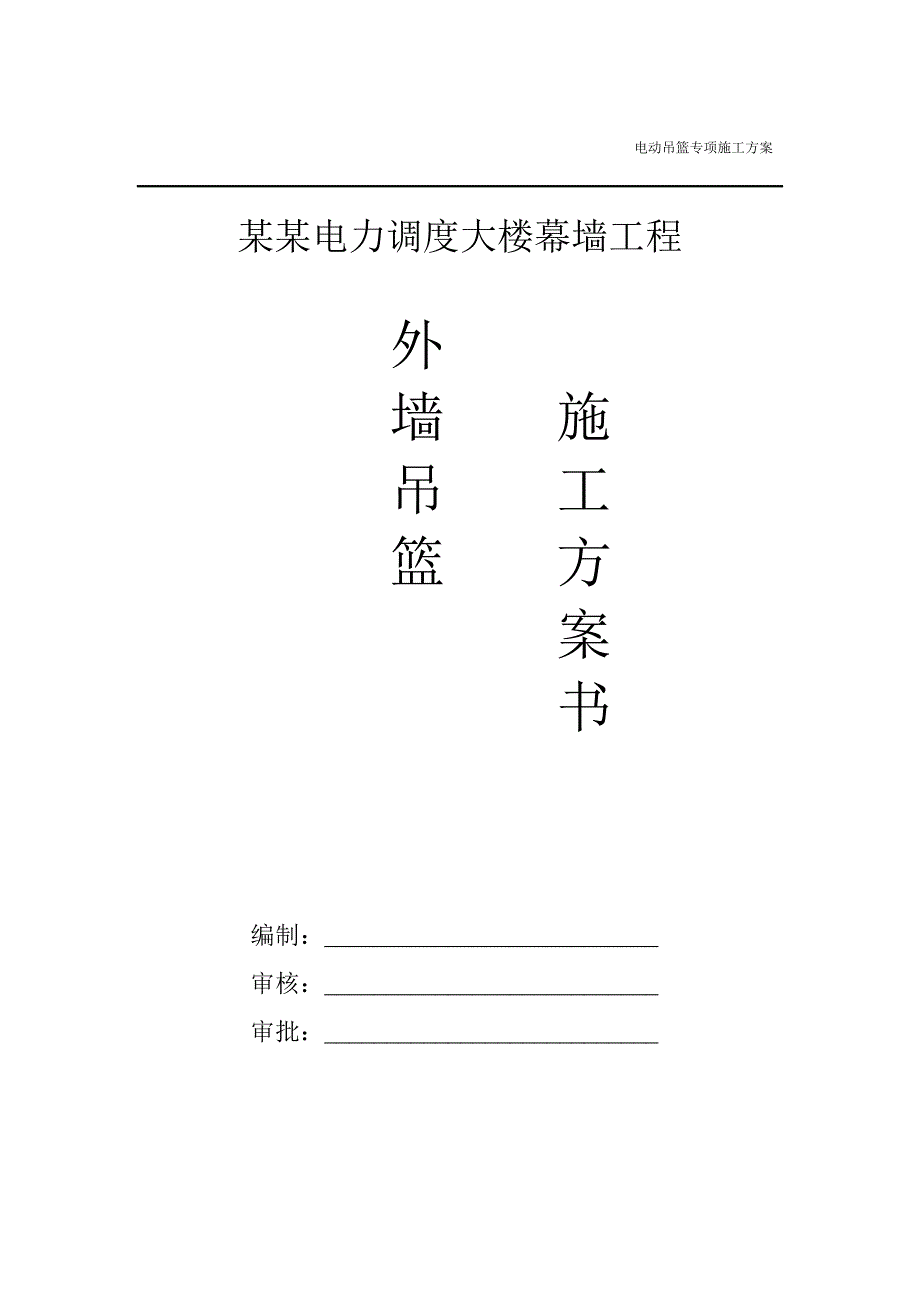

1、 电动吊篮专项施工方案某某电力调度大楼幕墙工程 外墙 施吊 工篮 方 案 书编制：_审核：_审批：_ 电动吊篮专项施工方案一、工程概况：程名称：某某电力调度大楼幕墙工程工程地址：新区B-23地块（萧山区北干街道政府西侧）建筑设计单位：某某建筑设计研究院幕墙设计单位：某某建筑设计研究院监理单位：某某建设监理有限公司 施工单位：某某建设集团有限公司建筑（幕墙）最高标高：99.6米工程描述：本工程包括一幢主楼、2幢附楼，石材总幕墙面积约28000平方米。建筑高度约99.6米。目前已进场施工，主楼已进场做施工前期准备。主楼架设15台吊篮为布满，根据施工要求，先架设主楼的吊篮，根据实际进场安装的吊篮为准

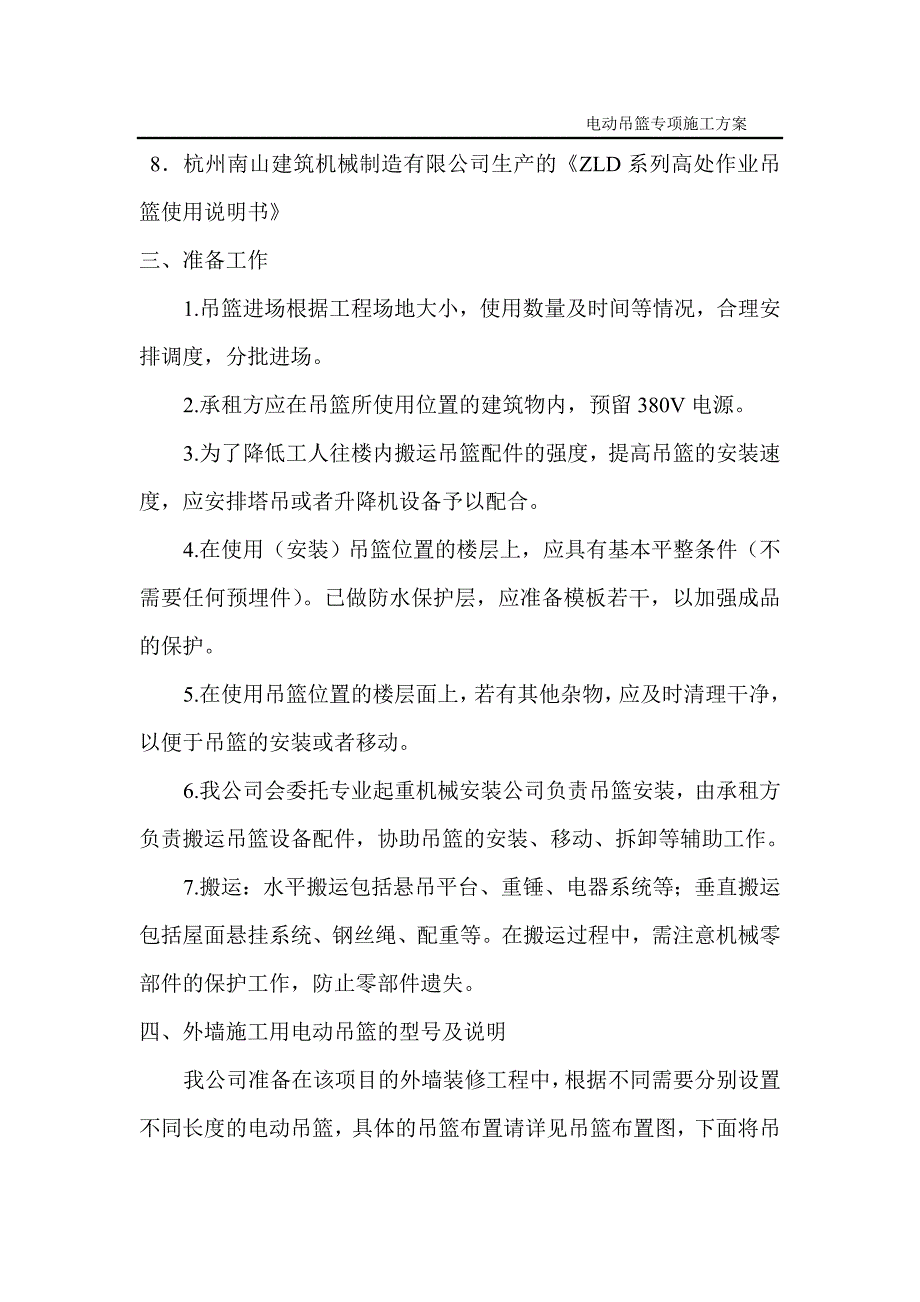

2、逐渐步移动施工，具体位置及规格详见吊篮布置平面图。二、编制依据： 1某某调度大楼幕墙工程平面、立面图纸； 2现场考察及测量； 3杭州市建筑工程施工安全操作规程； 4中华人民共和国高处作业吊篮标准GB19155-2003； 5高处作业安全技术规程 6建筑工程安全检查标准 7某某建筑设计研究院组织设计；电动吊篮专项施工方案 8杭州南山建筑机械制造有限公司生产的ZLD系列高处作业吊篮使用说明书三、准备工作1.吊篮进场根据工程场地大小，使用数量及时间等情况，合理安排调度，分批进场。2.承租方应在吊篮所使用位置的建筑物内，预留380V电源。3.为了降低工人往楼内搬运吊篮配件的强度，提高吊篮的安装速度，应
3、安排塔吊或者升降机设备予以配合。4.在使用（安装）吊篮位置的楼层上，应具有基本平整条件（不需要任何预埋件）。已做防水保护层，应准备模板若干，以加强成品的保护。5.在使用吊篮位置的楼层面上，若有其他杂物，应及时清理干净，以便于吊篮的安装或者移动。6.我公司会委托专业起重机械安装公司负责吊篮安装，由承租方负责搬运吊篮设备配件，协助吊篮的安装、移动、拆卸等辅助工作。7.搬运：水平搬运包括悬吊平台、重锤、电器系统等；垂直搬运包括屋面悬挂系统、钢丝绳、配重等。在搬运过程中，需注意机械零部件的保护工作，防止零部件遗失。四、外墙施工用电动吊篮的型号及说明我公司准备在该项目的外墙装修工程中，根据不同需要分别设
4、置不同长度的电动吊篮，具体的吊篮布置请详见吊篮布置图，下面将吊篮的型号及相关资料作必要介绍：本工程使用吊篮型号为：ZLD50主要技术参数如下：额定载重量：500KG 限制载重量：400KG升降速度：6-8M/MIN平台尺寸：1m、1.5m、2.5m、7.5m（1至7.5m可任意组合长度）钢丝绳结构：提升机型号：ZL50 卷绳形式“”形 额定提升力：7KN安全锁类型：败笔形式防御倾斜 型号：LS30悬挂机构：调节高度：1.15-1.75m 前梁最大伸出长度：1.5m质量：整机1800KG（7.5m规格） 配重：800KG吊篮正常工作环境：2040摄氏度环境相对湿度：90%（25摄氏度）电源电压偏
5、离额定值5%工作处阵风风力8.3M/S（相当于5级风力）ZLD50型吊篮每台组成部件：提升机（ZLD50）2台；安全锁（LS30）2把；电器箱1套；吊篮平台1套；钢丝绳（直径8.6mm）4根；限位开关2个；电缆1根；安全绳一根；安全锁扣1个。五、电动吊篮布置方案1、电动吊篮悬挂机构安装布置方案1.1主楼悬挂机构架设方案 由于某某电力调度大楼幕墙工程需要，根据现场勘察，在主楼安装悬挂机构时可分为两种安装方案，第一，采用正常安装。第二，采用钢管三脚架安装。中华人民共和国住房和城乡建设部发布JGJ202-2010标准，2010年9月1日实施，第5.4.7条强制性条文，必须严格执行。悬挂机构前支架严重
6、撑在女儿墙上、女儿墙外或建筑物挑檐边缘。可参照一下参考图安装，具体使用吊篮数量及位置应根据现进度和施工要求确定。 电动吊篮专项施工方案1.2主楼悬挂机构架设方案根据现场勘察及图纸分析，主楼安装悬挂机构全部按照正常安装方法。具体使用吊篮数量及位置应根据现在进度和施工要求确定。2、悬吊平台的安装、调试：（1）将地板垫高200mm以上放平，各基本节对接处对齐，装上篮片，低的篮片放于工作面一侧，用螺栓联接，预紧后保证整个平台框架平直。（2）将提升机安装在侧篮两端，安装时注意使安全锁支架朝向平台外侧。（3）装成后均匀紧固全部联接螺栓。电动吊篮专项施工方案3、提升机、安全锁、电器箱的安装：（1）将提升机安
7、装在悬吊平台的安装架上，用手柄、锁销、螺栓固定。（2）将安全锁安装在安装架的安全锁安装板上，用螺栓紧固（安全锁滚轮朝平台内测）。（3）拧下安全锁上的六角螺母，将提升机的上限位于行程开关安装在该处。（4）将电器箱挂在工作平台后篮片的中间空挡处，将电动机插头、手握开关插头分别插入电器箱下部相应的插座内（下限位行程开关安装在提升机安装架下部的安装板上）。（5）各航空插头分别插入电器箱下面对应的插座内，所有航空插头在接插过程中必须对准槽口，保证插接到位，以防止虚接损坏。确认无误后连接电源。4、穿绳检查 将电器箱面板上的转换开关拔至待穿钢丝绳的提升机一侧，工作钢丝绳从安全锁的限位轮与挡环中穿过后插入提升
8、机上端孔内，启动上行按钮，提升机即可自动卷绕完成工作钢丝绳的穿绳进位（穿绳过程中要密切注意有无异常现象，若有异常，应立即停止穿绳）。工作钢丝绳到位后，将自动打开安全锁，然后安全钢丝绳从安全锁的上端孔插入。（另一侧提升机操作过程相同）。注意：必须先将工作钢丝绳和安全钢丝绳理顺后才能分别插入提升机和安全锁，以免钢丝绳产生扭曲。 5、重锤的安装： 重锤是固定在钢丝绳下端用来拉紧和稳定钢丝绳，防止悬吊平台在提升时将钢丝绳随同拉起而影响悬吊平台正常运行。安装时，将两个半片夹在钢丝绳下端离开地面15cm，然后用螺栓禁固于钢丝绳上且钢丝绳垂直绷紧。 6、安全绳和绳卡的安装： 在吊篮安装完毕使用以前，必须从屋
9、面垂下一根独立的安全绳，安全绳在楼顶的攀挂点必须牢固，切不可将安全绳攀挂在悬挂机构上面，顶部挂完后安全绳放置于吊篮的中间，自锁器直接安装在安全绳上面，施工人员在施工中必须将安全带挂在安全绳上的自锁器上。 工作钢丝绳、安全钢丝绳不得弯曲，不得沾有油污、杂物，不得有焊渣和烧蚀现象，严禁将工作钢丝绳、安全锁钢丝绳作为电焊低压用电回路。 7、通电、检查：（1）通电检查前： 电源是380V三相接地电源，电源电缆接出处可靠固定。 屋层面处支架安放是否平稳，固定是否可靠，连接螺栓有无松动。钢丝绳连接处的绳扣装夹正确，螺母拧紧可靠。悬垂钢丝绳应分开，无绞结、缠绕和折弯。提升机、安全锁及悬吊平台安装是否正确、连
10、接是否可靠，连接螺栓有无松动或嘘紧，连接处构件有无变形或开裂现象。电动吊篮专项施工方案电缆接插件正确无松动，保险锁扣可靠锁紧。电缆施工立面上无明显突出物或其他障碍物。（2）通电后检查及要求： 1、闭合电箱内开关，电气系统通电。 2、将转换开关置于左位置，分别电动电箱门及操纵开关的上升和下降按钮，左提升机电机正反运转。3、将转换开关置于右位置，分别电动电箱门及操纵开关的上升和下降按钮，左提升机电机正反运转。 4、将转换开关置于中间位置，分别电动电箱门及操纵开关的上升和下降按钮，左、右提升机电机同时正反运转。 5、将转换开关置于中间位置，启动左右提升机电机后，按下电箱门上紧停按钮（红色），电机停止
11、转动。旋动紧停按钮使其复位后，可继续启动。 6、将转换开关置于中间位置，启动左右提升机电机后，分别按下各行行程开关触头，警铃报警，同时电机停止运转。放开触头后，可继续启动。 7、然后上下运动吊篮35次，每次的升高高度约为3米。最后再次检查各连接点的安装情况。 注意： 1）：吊篮安装过程中，必须注意工作中的自检和互检，并重点检查于吊臂连接处每根钢丝绳有4个卡扣。及于捆绑支架连接处每根钢丝绳的4个卡扣，要特别注意各连接点的螺栓和弹垫及平垫是否齐全和牢固 2）：在施工完毕后必须断开电源总开关。 3）：定期对吊篮受力建筑结构进行检查，查看是否有裂痕、压溃等不利情况出现。一经发现，应立即将吊篮停放在地面
12、，并将支架拆卸下来。 4）：定期对支架进行检查，查看前固定支架前梁是否有裂痕、弯曲变形等情况出现。 8、验收、交接 安装完毕后，组织有关人员进行验收检查、双方确认，签署验收确认单，由相关人员签字并经专业检测机构合格后方可投入使用。六、电动吊篮安装、移动和拆除方案： （一）安装、拆除工艺流程图 为了确保吊篮安全拆、装，杜绝安全事故的发生，彻底消除安全隐患。做到三不伤害（一不伤害自己、二不伤害他人、三不被他人伤害）。现制定如下安装、拆除流程（附流程图）（二）移位、拆除过程 1.吊篮移动： 移动必须由专业安装人员进行，施工单位配合搬运。步骤如下“将钢丝绳从提升机和安全锁内抽出，并抽回屋面；再将支架、
13、钢丝绳运到指定地点，并相应移动吊篮篮体；若在附近移动，断电后将钢丝绳从提升机和安全锁内抽出足够长度，卸下F支架，整体移动后支架调好距离后继续后重新固定好悬挂机构并检查。若移动较大，需拆除后按安装程序重新安装。 2.拆除 拆除必须由专业安装人员进行，施工单位配合搬运。步骤如下：（1） 拆除前对吊篮进行全面检查，记录损坏情况。（2）吊篮的拆除步骤：A将平台停放在平整的地面上，拆下绳坠铁；B.切断电源；C将电缆从临时配电箱和吊篮上拆下，并卷成圆盘；D.将钢丝绳卸下拉到上方，并卷成圆盘扎紧；E最后卸屋面悬挂装置，并做好保护工作。七、吊篮施工现场管理体系以及各方职责： （一）职责范围： 1.幕墙项目部职
14、责 1.1安全员职责 11.1负责对吊篮公司安装完成的吊篮自检合格后代表使用方组织进行复检；1.1.2检查吊篮公司每日维修保养记录情况；1.1.3组织每周对吊篮使用安全交底；1.14对施工班组进行吊篮使用安全交底；2、吊篮公司职责2.1吊篮公司安全员职责2.1.1对施工现场人员进行安全交底、每月对施工现场进行安全检查；2.2班组长。组员职责2.21负责日常检查、维修工作并做好相应记录；3、施工班组职责3.1施工班组长职责3.1.1对吊篮操作人员进行安全交底；3.12及时反馈吊篮使用过程发现的问题给吊篮维修人员；3.2操作人员职责3.21严格按吊篮操作规程进行操作；3.2.2必须持征上岗3.2.3发现问题及时向班组长汇报；（二）吊篮施工现场管理体系八、安全操作规格及安全使用措施和要求： 吊篮是高处载人作业设备，要特别重视其安全操作和使用。使用时，应严格执行国家和地方颁布的高处作业、劳动安全、安全施工、安全用电及其
