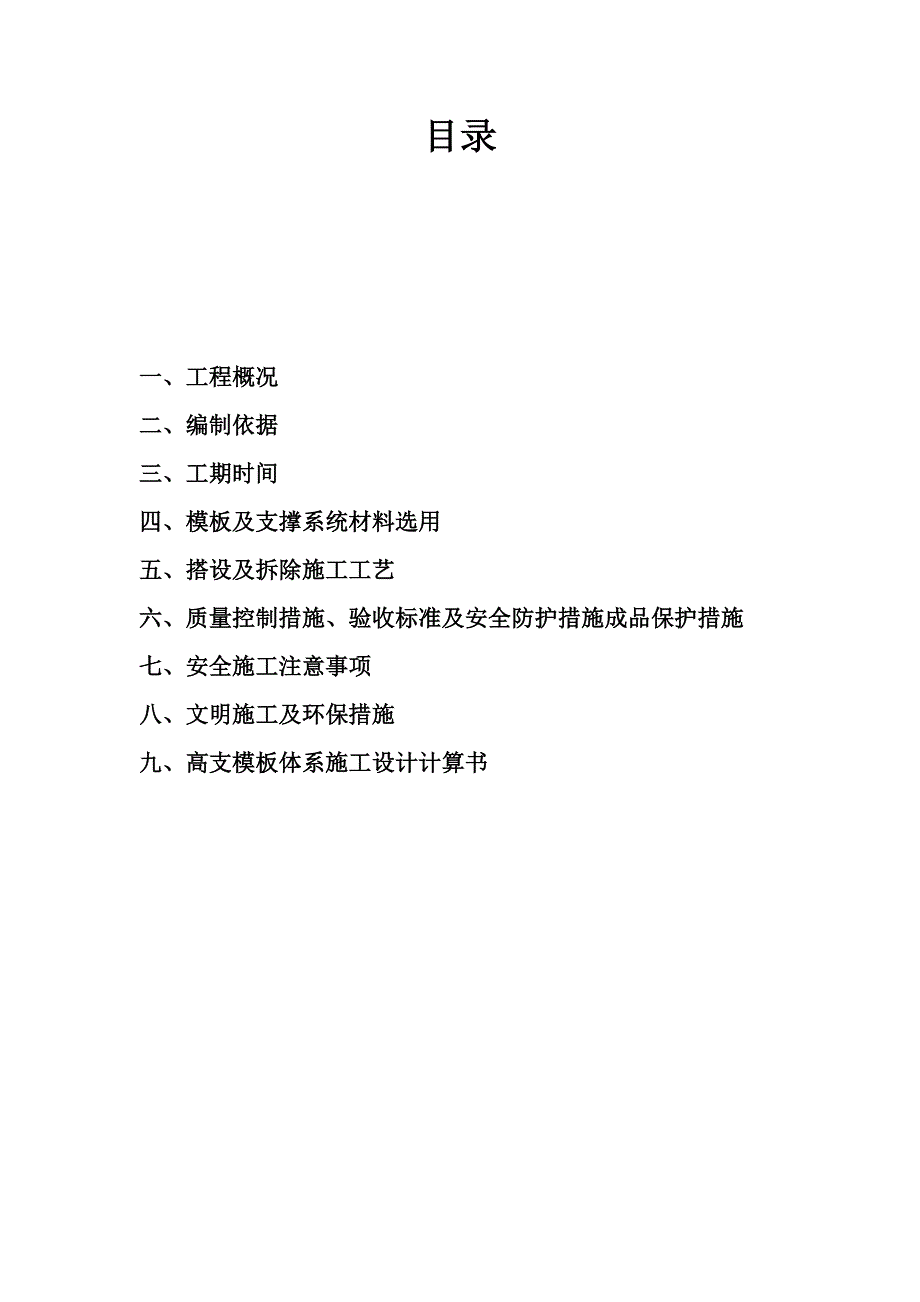

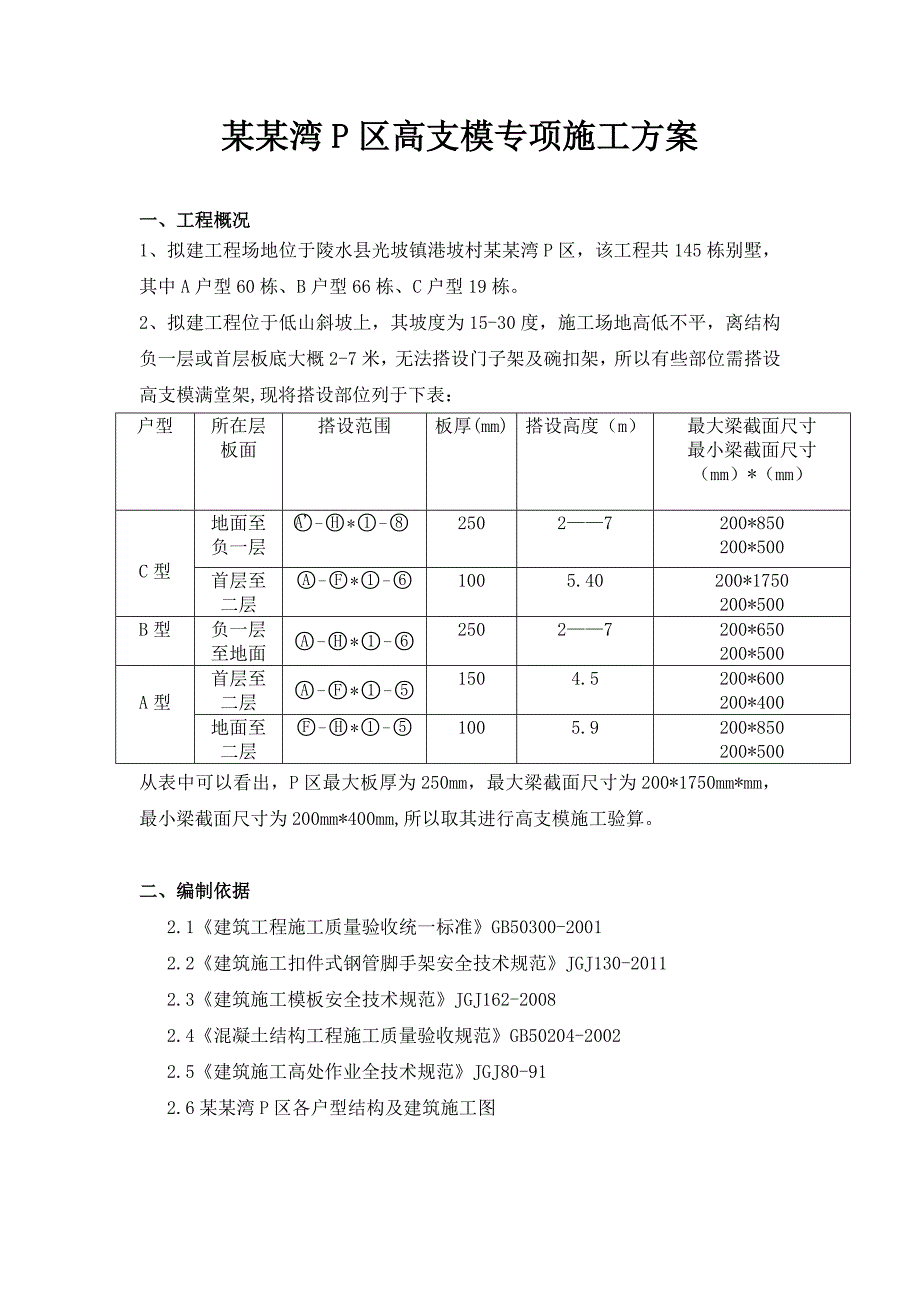

1、目录一、 工程概况二、 编制依据三、 工期时间四、 模板及支撑系统材料选用五、 搭设及拆除施工工艺六、 质量控制措施、验收标准及安全防护措施成品保护措施七、 安全施工注意事项八、 文明施工及环保措施 九、 高支模板体系施工设计计算书某某湾P区高支模专项施工方案一、 工程概况1、拟建工程场地位于陵水县光坡镇港坡村某某湾P区，该工程共145栋别墅，其中A户型60栋、B户型66栋、C户型19栋。2、拟建工程位于低山斜坡上，其坡度为15-30度，施工场地高低不平，离结构负一层或首层板底大概2-7米，无法搭设门子架及碗扣架，所以有些部位需搭设高支模满堂架,现将搭设部位列于下表：户型所在层板面搭设范围板厚
2、(mm)搭设高度（m）最大梁截面尺寸最小梁截面尺寸（mm）*（mm）C型地面至负一层-*-25027200*850200*500首层至二层-*-1005.40200*1750200*500B型负一层至地面-*-25027200*650200*500A型首层至二层-*-1504.5200*600200*400地面至二层-*-1005.9200*850200*500从表中可以看出，P区最大板厚为250mm，最大梁截面尺寸为200*1750mm*mm，最小梁截面尺寸为200mm*400mm,所以取其进行高支模施工验算。二、编制依据 2.1建筑工程施工质量验收统一标准GB50300-2001 2.2建

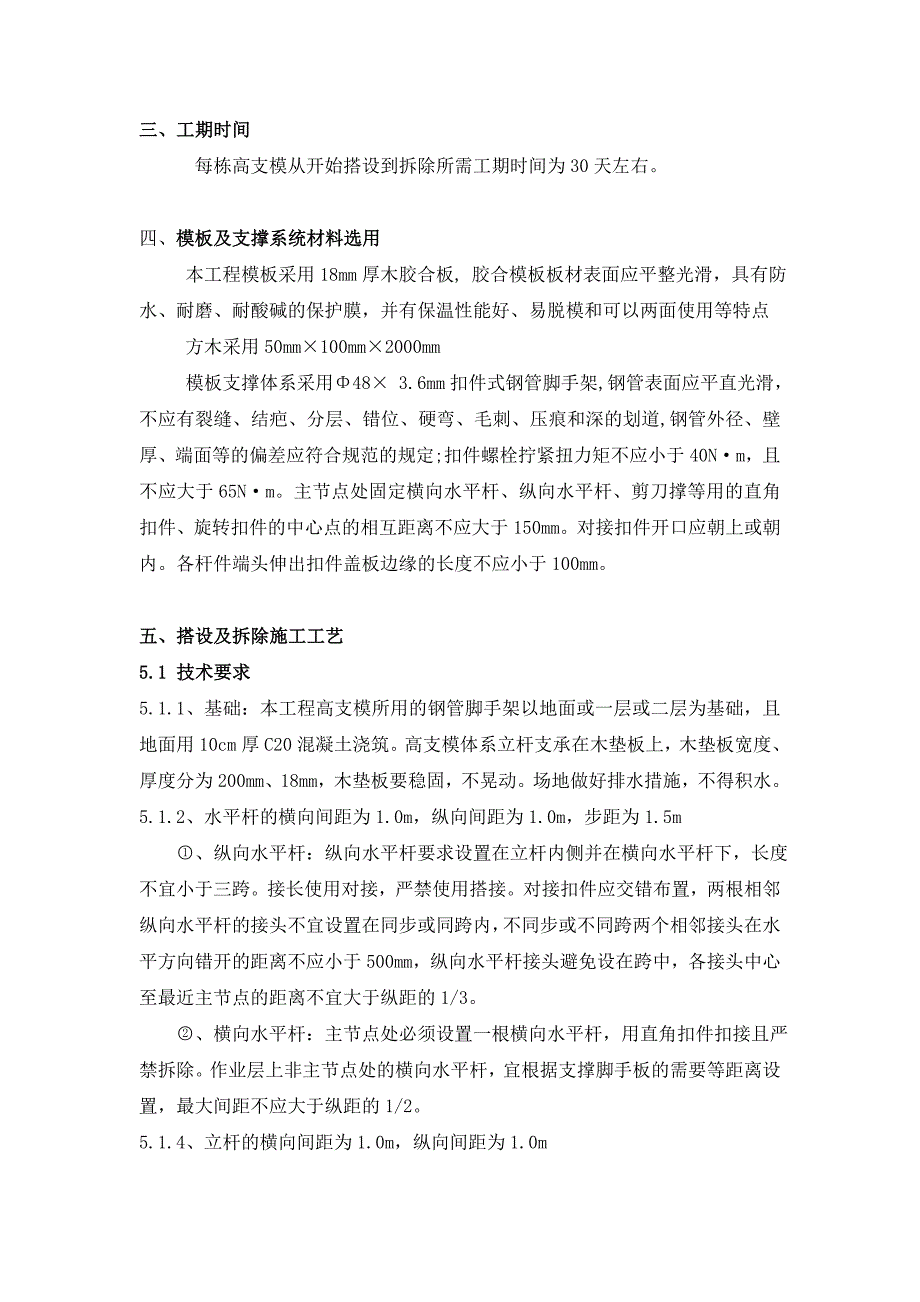

3、筑施工扣件式钢管脚手架安全技术规范JGJ130-2011 2.3建筑施工模板安全技术规范JGJ162-2008 2.4混凝土结构工程施工质量验收规范GB50204-2002 2.5建筑施工高处作业全技术规范JGJ80-91 2.6某某湾P区各户型结构及建筑施工图三、工期时间 每栋高支模从开始搭设到拆除所需工期时间为30天左右。四、 模板及支撑系统材料选用 本工程模板采用18mm厚木胶合板, 胶合模板板材表面应平整光滑，具有防水、耐磨、耐酸碱的保护膜，并有保温性能好、易脱模和可以两面使用等特点 方木采用50mm100mm2000mm 模板支撑体系采用48 3.6mm扣件式钢管脚手架,钢管表面应平
4、直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道,钢管外径、壁厚、端面等的偏差应符合规范的规定;扣件螺栓拧紧扭力矩不应小于40Nm，且不应大于65Nm。主节点处固定横向水平杆、纵向水平杆、剪刀撑等用的直角扣件、旋转扣件的中心点的相互距离不应大于150mm。对接扣件开口应朝上或朝内。各杆件端头伸出扣件盖板边缘的长度不应小于100mm。五、搭设及拆除施工工艺5.1 技术要求5.1.1、基础：本工程高支模所用的钢管脚手架以地面或一层或二层为基础，且地面用10cm厚C20混凝土浇筑。高支模体系立杆支承在木垫板上，木垫板宽度、厚度分为200mm、18mm，木垫板要稳固，不晃动。场地做好排
5、水措施，不得积水。5.1.2、水平杆的横向间距为1.0m，纵向间距为1.0m，步距为1.5m 、纵向水平杆：纵向水平杆要求设置在立杆内侧并在横向水平杆下，长度不宜小于三跨。接长使用对接，严禁使用搭接。对接扣件应交错布置，两根相邻纵向水平杆的接头不宜设置在同步或同跨内，不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm，纵向水平杆接头避免设在跨中，各接头中心至最近主节点的距离不宜大于纵距的1/3。 、横向水平杆：主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。作业层上非主节点处的横向水平杆，宜根据支撑脚手板的需要等距离设置，最大间距不应大于纵距的1/2。5.1.4、立杆的
6、横向间距为1.0m，纵向间距为1.0m 满堂脚手架立杆接长除顶层顶步外，其余各层各步接头必须采用对接扣件连接。立杆距梁边300mm，每根立杆底部应垫木垫块，垫块要稳固，不晃动。相邻立杆的对接扣件不得在同一高度内且错开的垂直距离不应小于500mm，各接头中心距主节点的距离不应大于步距的1/3。底座和顶托螺拴的伸出长度不大于300mm。5.1.5、剪刀撑：斜杆与楼面的倾角按4560控制，每组剪刀撑跨越立杆数为6根。剪刀撑斜杆的接长宜采用搭接。搭接长度不应小于1m，应等间距设置3个旋转扣件固定。应在架顶部设置连续水平剪刀撑,水平剪刀撑宜在竖向剪刀撑斜相交平面设置。5.1.6、模板支架立杆的构造应符合
7、下列要求：1）每根立杆底部应设置底座，并必须按有关规定设置纵、横扫地杆。2）高支模立杆步距不得大于1.5m,并应设置纵横水平拉杆。3）立杆接长必须按有关规定采用对接扣件连接。4）支架立杆应竖直设置，2m高度的垂直允许偏差为15mm。5）当梁模板支架立杆采用单根立杆时，立杆应设在梁模板中心线处，其偏心距不应大于 25mm。5.2搭设施工工艺高支模脚手架搭设的工艺流程：基底检查、放线定位铺设预制木垫块竖立杆排放纵向扫地杆将纵向扫地杆与立杆扣接安装横向扫地杆安装纵向水平杆安装横向水平杆安装剪刀撑安装连墙件梁板底技术处理。根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做好标记。用钢卷尺拉直，分
8、出立杆位置，并用小竹片点出立杆标记。木垫块应准确地放在定位线上，垫块必须铺放平稳，不得悬空。在搭设首层高支模脚手架的过程中，沿四周每框架格内设一道斜支撑，拐角处双向增设，待该部位与脚手架与主体结构的连墙件可靠拉结后方可拆除。5.3拆除施工工艺 拆架程序应遵守由上而下，先搭后拆的原则，一般的拆除顺序为：剪刀撑横向水平杆纵向水平杆立杆。 不准分立面拆架或在上下两步同时进行拆架。做到一步一清、一杆一清。拆立杆时，要先抱住立杆再拆开最后两个扣。拆除纵向水平杆、斜撑、剪刀撑时，应先拆中间扣件，然后托住中间，再解端头扣。所有连墙杆等必须随脚手架拆除同步下降，严禁先将连墙件整层或数层拆除后再拆脚手架。分段拆
9、除高差不应大于2步，如高差大于2步，应增设连墙件加固。应保证拆除后架体的稳定性不被破坏，连墙杆被拆除前，应加设临时支撑防止变形、失稳。 六、质量控制措施、验收标准及安全防护措施 6.1 质量控制措施（1）严格按支撑架设计书进行操作。（2）施工现场安全责任人负责施工全过程的安全工作，应在高支模搭设、拆除和混凝土浇筑前向作业人员进行安全技术交底。（3）支模完毕，经施工高支模管理机构有关人员组织验收合格后，立即通知公司工程技术部和质保部到现场检查、验收，合格后方能进行钢筋安装。（4）严格按设计尺寸和要求搭设。搭设前在施工员、测量员参与下先弹出纵、横立杆位置线，再据此搭设立杆。（5）支撑支架系统必须连
10、为一体，不得因班组施工区域的划分而断开。精心设计砼浇筑方案：浇筑砼时，泵车停放在大门洗车台，由中间向两边浇捣（具体施工方法详见砼施工方案）。（6）施工材料，特别是钢管和扣件不满足要求的严禁使用。搭设的主要材料在进场堆放前，必须根据建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2011）中关于构配件检查和验收的要求，逐一进行验收。经验收合格的钢管、扣件按规格、种类，分类整齐堆放、堆稳。堆放地不得有积水。（7）严格控制实际荷载不超过设计荷载。严禁在支撑架上集中堆放材料。在实际操作中，施工荷载不能超过设计荷载（3kN/）。（8）确保安全的前提下，在砼浇筑开始后，派人检查支架及其支承情况，发现有
11、下沉、松动和变形情况，及时予以解决。6.2 质量验收标准模板工程检查验收必须符合混凝土结构工程施工质量验收规范（GB50204-2002）有关规定，本工程模板工程应符合下述具体规定。（1）主控项目a、安装上层模板及其支架时，下层楼板支架不拆除。立杆下应铺设垫板。b、涂刷模板隔离剂时，不得沾污钢筋和混凝土接槎处。 （2）一般项目a、模板接缝不应漏浆，可以使用贴胶带纸或封水泥砂浆。在浇筑砼前，应浇水湿润模板，但模板内不应有积水；b、模板与混凝土的接触面应清理干净并涂刷隔离剂，但不得采用影响结构性能或妨碍装饰工程施工的隔离剂；c、浇筑混凝土前，模板内的杂物应清理干净。 （3）实测允许偏差项目a、现浇
12、结构模板安装的允许偏差：轴线位置5mm；底模上表面标高5mm；柱、梁截面内部尺寸+4mm、-5mm；层高垂直度（不大于5m）6mm；相邻两板表面高低差2mm；表面平整度5mm。b、预埋件和预留孔洞的允许偏差：预埋管、预留孔中心线位置3mm；插筋中心线位置5mm；插筋外露长度+10 mm；预留洞中心线位置10mm；预留洞尺寸+10mm。6.3 防护措施（1） 进入施工现场的人员必须戴安全帽。一是安全帽必须符合国家标准；二是要正确佩戴，尤其是要系好帽带，防止脱落，使其在高处坠落或物体打击时起到保护作用。（2）悬空作业人员必须系好安全带，必须佩戴防滑鞋。凡在2m以上悬空作业，必须系好合格的安全带，有
13、的悬空作业点没有挂安全带的条件时，施工负责人应为工人设置挂安全带的安全拉绳、安全栏杆等，并确保高挂低用。（3）凡楼梯口、电梯口、预留洞口必须设围栏或盖板和架网。砼预制楼板的预留洞口可事先预埋钢筋网，设备安装时剪掉预埋钢筋网。（4）正在施工的建筑物所有出入口，必须搭设板棚或网席棚，佩戴防护鞋，以免被刺伤。（5） 在施工过程中，尚未安装栏杆的阳台周边、无外架防护的屋面周边、框架工程楼层周边、跑道（钭道）两侧边、卸料台的外侧边等，必须设置1m高的双层围栏或搭设安全网。（6） 现场施工人员必须持证上岗七、安全施工注意事项7.1 施工现场安全责任人负责施工全过程的安全工作,应在高支模搭设,拆除和混凝土浇
14、筑前向作业人员进行安全技术交底. 7.2 支模过程中应遵守安全操作规程,安装模板操作人员应戴好安全帽,高空作业应系好挂好安全带.7.3 高支模施工现场作业人员不得从支撑系统上爬上、爬下,应从施工电梯进入工作面. 7.4 高支模搭设,拆除和混凝土浇筑期间,无关人员不得进入支模底下,并由安全员在现场监护. 7.5 混凝土浇筑时,安全员专职负责监测模板及支撑系统的稳定性,发现异常应立即暂停施工,迅速疏散人员,及时采取处理措施,待排除险情并经现场安全责任人检查同意后方可复工. 7.6 正在施工浇筑的楼板,其下一层楼板(地下室顶板)的支撑不准拆除,待本层模板及满堂架拆除后方可拆除. 7.7 拆模时应搭设
15、脚手架,废烂木方不能用作龙骨. 7.8 在4m以上高空拆模时,不得让模板,材料自由下落,更不能大面积同时撬落,操 作时必须注意下方人员动向. 7.9 拆除时如发现混凝土由影响结构质量,安全问题时,应暂停拆除,经处理后,方可继续拆模. 7.10 拆模间歇时应将松开的部件和模板运走,防止坠下伤人.八、文明施工及环保措施 8.1 模板拆除后的材料应按编号分类堆放. 8.2 模板每次使用后清理板面,涂刷脱模剂,涂刷隔离剂时要防止撒漏,以免污染环境. 8.3 模板安装时,应注意控制噪声污染. 8.4 模板加工过程中使用电锯,电刨等,应注意控制噪音,夜间施工应遵守当地规定,防止噪声扰民.8.5加工和拆除木模板产生的锯末,碎木要严格按照固体废弃物处理程序处理,避免污染环境. 8.6 每次下班时保证工完场清.九、高支模板体系施工设计计算书
