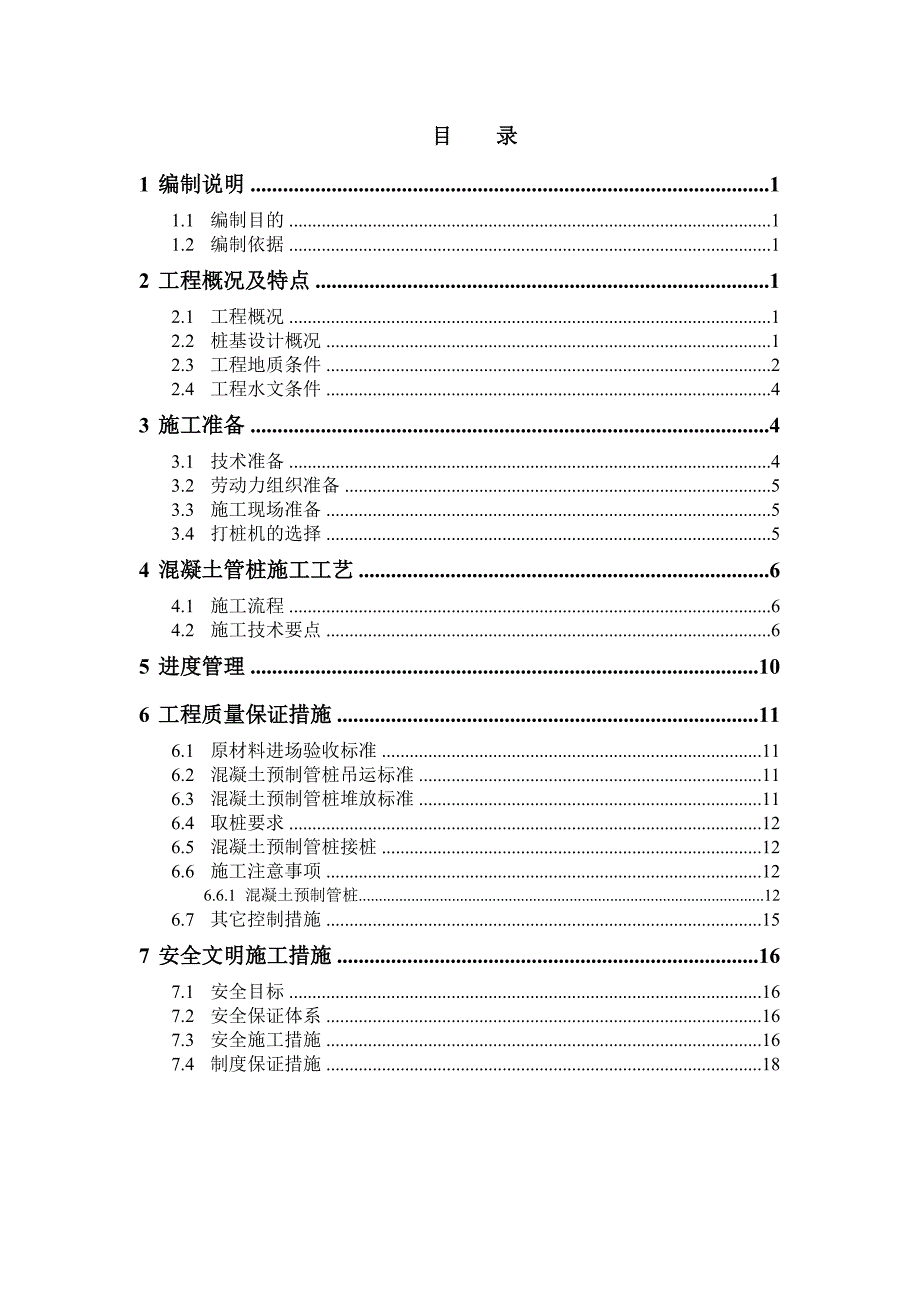

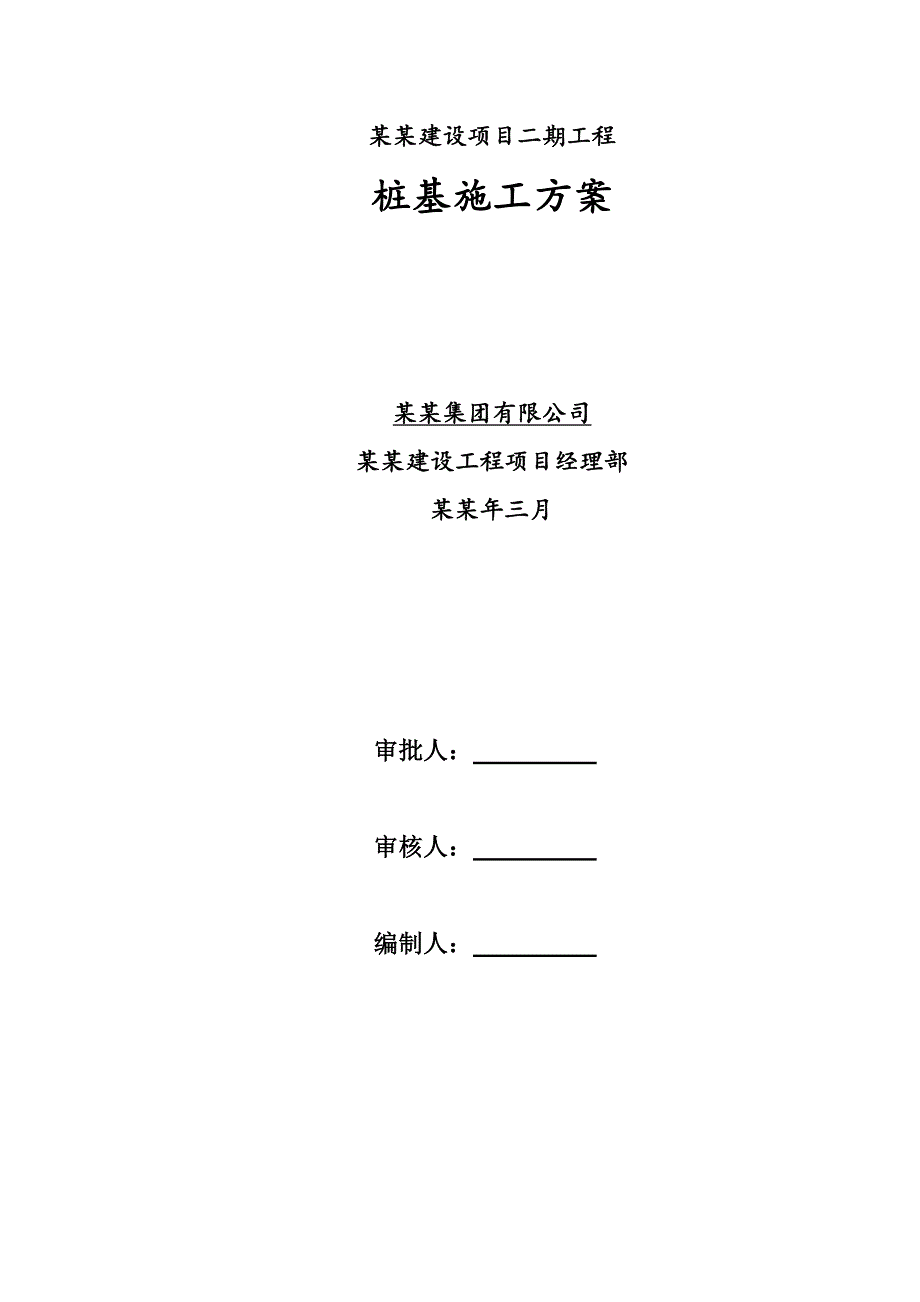

1、某某建设项目二期工程桩基施工方案某某集团有限公司某某建设工程项目经理部某某年三月审批人： 审核人： 编制人： 目 录1编制说明11.1编制目的11.2编制依据12工程概况及特点12.1工程概况12.2桩基设计概况12.3工程地质条件22.4工程水文条件43施工准备43.1技术准备43.2劳动力组织准备53.3施工现场准备53.4打桩机的选择54混凝土管桩施工工艺64.1施工流程64.2施工技术要点65进度管理106工程质量保证措施116.1原材料进场验收标准116.2混凝土预制管桩吊运标准116.3混凝土预制管桩堆放标准116.4取桩要求126.5混凝土预制管桩接桩126.6施工注意事项126

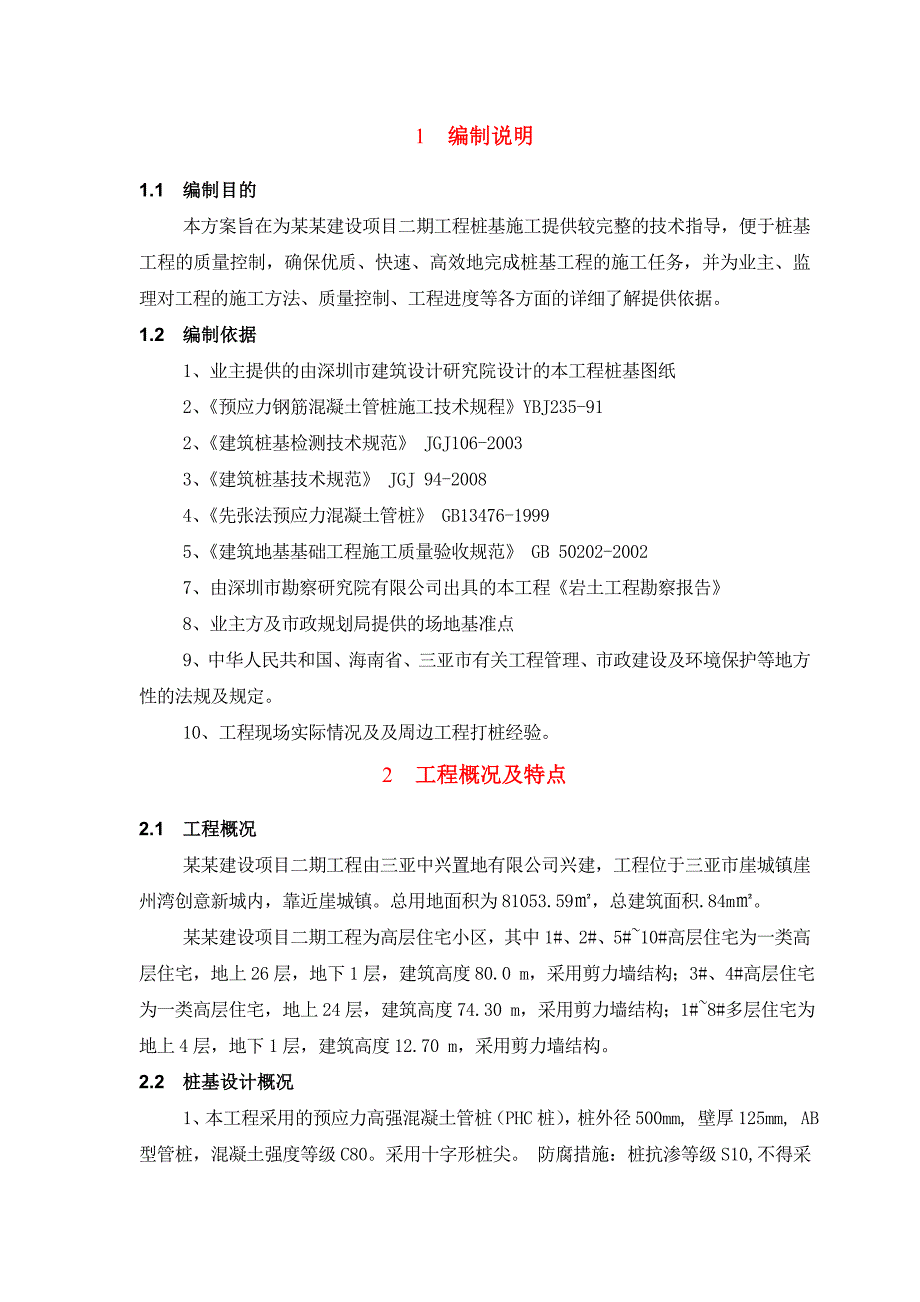

2、.6.1混凝土预制管桩126.7其它控制措施157安全文明施工措施167.1安全目标167.2安全保证体系167.3安全施工措施167.4制度保证措施181 编制说明1.1 编制目的本方案旨在为某某建设项目二期工程桩基施工提供较完整的技术指导，便于桩基工程的质量控制，确保优质、快速、高效地完成桩基工程的施工任务，并为业主、监理对工程的施工方法、质量控制、工程进度等各方面的详细了解提供依据。1.2 编制依据1、业主提供的由深圳市建筑设计研究院设计的本工程桩基图纸2、预应力钢筋混凝土管桩施工技术规程YBJ235-912、建筑桩基检测技术规范 JGJ106-20033、建筑桩基技术规范 JGJ 94
3、-20084、先张法预应力混凝土管桩 GB13476-19995、建筑地基基础工程施工质量验收规范 GB 50202-20027、由深圳市勘察研究院有限公司出具的本工程岩土工程勘察报告8、业主方及市政规划局提供的场地基准点9、中华人民共和国、海南省、三亚市有关工程管理、市政建设及环境保护等地方性的法规及规定。10、工程现场实际情况及及周边工程打桩经验。2 工程概况及特点2.1 工程概况某某建设项目二期工程由三亚中兴置地有限公司兴建，工程位于三亚市崖城镇崖州湾创意新城内，靠近崖城镇。总用地面积为81053.59，总建筑面积.84m。某某建设项目二期工程为高层住宅小区，其中1#、2#、5#10#高
4、层住宅为一类高层住宅，地上26层，地下1层，建筑高度80.0 m，采用剪力墙结构；3#、4#高层住宅为一类高层住宅，地上24层，建筑高度74.30 m，采用剪力墙结构；1#8#多层住宅为地上4层，地下1层，建筑高度12.70 m，采用剪力墙结构。2.2 桩基设计概况1、本工程采用的预应力高强混凝土管桩（PHC桩），桩外径500mm, 壁厚125mm, AB型管桩，混凝土强度等级C80。采用十字形桩尖。 防腐措施：桩抗渗等级S10,不得采用亚硝酸盐类的阻锈剂，保护层厚度不小于35mm，桩尖宜采用闭口型。2、本工程采用的是摩擦端承桩，桩端支承于粉质粘土、砂质粘性土层或强风化花岗岩，桩端阻力极限值分
5、别为3000KPa、3500KPa、8000KPa；要求桩端进入持力层深度分别为1m、1m、0.5m，有效桩长分别大于34m、34m、15m。3、本工程预应力管桩为抗压桩，根据地质报告计算500的预应力管桩的单桩竖向承载力特征值为2200KN.4、施工前应进行试桩确定单桩竖向承载力特征值。若与根据地质报告计算的单桩竖向承载力特征值有差别，以试桩为准。试桩采用静荷载法，根数不少于总数的1%, 并不少于3根。5、管桩施工必须符合如下规程的各项规定：预应力钢筋混凝土管桩施工技术规程YBJ235-91、预应力混凝土管桩10G409。管桩施工完成后，应进行成桩质量检测，检测应符合上述关于单桩竖向抗压试验
6、的规定。6、本工程管桩单节桩长15m，每根桩的接头数量不超过3个，可采用焊接接头，当采用其它的新型接头时，必须通过相关行政主管部门组织的技术鉴定；接头必须做好接头处防腐处理：(1)去除表面污物及氧化物；(2)表面冷涂两道沥青漆。7、本工程预应力管桩施工采用锤击沉桩，可根据现场实际情况进行选择。预应力管桩的打(压)桩设备，机具选择，施工要求等级应按现行规范和规程处理，而且必须满足本工程桩承载力要求。（1）当选择锤击沉桩施工时，应确保不影响周边居民的正常生活，不影响邻近建（构）筑物的正常使用和安全，应采取减少振动和挤土影响的措施。（2）当选择静压沉桩施工时，施工时的终压控制条件以设计桩长和持力层控
7、制为主，终压力峰值作对照。终压力峰值为单桩竖向承载力特征值的2.0倍。8、本工程预应力管桩桩尖构造按预应力钢筋混凝土管桩施工技术规程YBJ235-91。9、据地质报告，由于有第3层粗砂层，施工时需做好引孔措施准备。10、本工程共有预应力管桩1922根。2.3 工程地质条件本场地位于三亚市崖城镇，根据勘察报告，基坑开挖范围内场地内埋藏的地层情况如下： 第层：中砂(Q4al+pl)，黄色、灰白色，松散稍密，湿饱和，石英质，分选性一般，级配良好，次棱角状亚圆形，粘粒含量高，岩芯呈柱状。该层分布于全场地，层厚1.507.20米，层顶埋深0.000.00米，层底标高1.6310.84米。第层：粉质粘土(
8、Q4al+pl)，黄褐色、灰白色，可硬塑，干强度中等，韧性中等，刀切面粗糙，中、粗砂含量约占5%，无摇振反应。该层在场地内各钻孔均有揭露，层厚1.0013.10米，层顶埋深1.507.20米，层底标高-8.034.61米。第层：粗砂(Q4al+pl)，黄褐色，稍密中密，饱和，石英质，次棱角形，卵石含量约20%不等，粒径0.510cm不等，偶见块石（如ZK188中夹0.30mm厚的花岗岩块石，详见表9），分选性差，磨圆度较差，其卵石的分布不均匀，钻进进尺较慢，取芯困难，有冲洗液漏浆现象。层厚1.5024.70米，层顶埋深6.7019.70米，层底标高-28.98-0.18米。第层：粉质粘土(Qa
9、l+pl)，黄褐色，可硬塑，刀切面粗糙，韧性中等，干强度中等，含中、粗砂团或呈薄层状。层厚0.4636.23米，层顶埋深10.2025.30米，层底标高-39.38-6.88米。第层：粉质粘土(Q4m)，深灰色，可硬塑，局部钙质胶结呈半岩半土状，含少量贝壳碎屑，刀切面稍光滑，干强度中等，韧性中等，具水平纹理，层间夹粉砂、细砂薄层，具泥裂现象。层厚1.4615.50米，层顶埋深19.2047.80米，层底标高-42.40-18.35米。第层：砂质粘性土(Qel)，黄褐色，可塑硬塑，刀切面粗糙，韧性中等，干强度中等，系花岗岩风化残积土，未经流水搬运，偶见原岩结构。层厚1.0628.30米，层顶埋深
10、18.5051.20米。其中ZK167、ZK188、ZK220、ZK221中含孤石，其分布详见表9。第层：强风化花岗岩(J1)，灰褐色，主要成分为石英、角闪石、黑云母和长石，粗粒结构，块状构造，裂隙很发育，岩芯多呈块状，质地较软。层厚3.8029.40米，层顶埋深9.2048.50米，层底标高-42.08-26.71米。第层：中风化花岗岩( J1)，灰白色、灰黑色，主要成分为石英、角闪石、黑云母和长石，粗粒结构，块状构造，岩芯多呈短长柱状，裂隙较发育，局部破碎，质较硬，RQD=5085。揭露层厚2.338.43米，层顶埋深35.8051.80米，层底标高-43.99-34.17米。2.4 工程
11、水文条件在勘探深度范围内场地地下水主要赋存于、层中，属孔隙潜水、基岩裂隙潜水，其补给来源主要是降雨和侧向迳流补给，排泄途径主要是人工开采和侧向迳流。通过室内试验测定层渗透系数K=5.010-3cm/s(详见统计表4)，属中等透水层。勘察正值雨季，地下水受雨季和地形影响大，地表积水面大，水位为0.102.10m（标高为7.2611.71m），根据区域地质资料，地下水水位年变化幅度约1.00m。综合分析场地抗浮水位标高按地下室室外设计地坪标高下0.2米考虑。3 施工准备3.1 技术准备1、熟悉、审查施工图纸、地质勘察报告和有关的设计资料，并对其中存在的问题提请业相关设计单位答复处理。2、技术交底及
12、作业指导书施工前编制作业指导书、技术交底书、材料进度计划和施工安全质量交底书。交底内容包括：施工技术、工程施工进度计划、各项安全质量技术措施、质量保证措施、质量标准和验收规范要求以及设计变更和技术核定事项等，都详细交底，并进行现场示范。施工人员认真地分析研究交底内容，弄清关键部位和工序、质量标准、安全措施和操作要领，明确任务，分工协作，同时建立健全岗位责任制和保证措施。3、交接桩及测量放线进场后由项目测量员建立方格网、水准网，按准确的测量结果进行工程定位放线，增设水准点、控制导线点和横断面的测绘等。设置的控制点和水准基点设在距离沉桩区域50m远的位置，作为在定位放样时进行复测的主要依据，并确保
13、其准确无误。使用全站仪按坐标法进行桩位放样，放样先将放样数据交监理审核，批准后方可进行放样。各桩位平面位置必须逐根复核，桩位高程有专人控制，对布置的水准点和平面控制点定期进行校核，防止施工过程中造成控制点偏差。对所有测量进行记录并整理全部资料，经监理工程师和项目部测量技术人员同时签字，交给监理工程师保存，项目部留有原件。4、试桩及贯入度的确定（1）施工前应进行试桩，试桩根数经与业主、设计单位沟通，确定为3根。（2）经与业主及设计单位沟通，当持力层为粘土层时，试桩阶段贯入度按3050mm控制；当持力层为岩层时，试桩阶段贯入度按25mm控制。桩基施工具体贯入度待桩基静载试验完成后确定。3.2 劳动
14、力组织准备按照劳动力使用计划调配人员，每台桩基调配电工、电焊工、桩工、机械工、记录各1人，有计划的安排劳动力进场，并对准备进场的劳动力进行安全教育；对工程所需的各技术工种进行培训教育，取得有关上岗证、资格证后方许其进场从事相应的工作劳动。技术工程人员进场后，定期对其进行劳动安全教育及施工技术总结及教育，以加强工人的劳动安全意识，不断提高施工技术，使工程顺利进展。3.3 施工现场准备工程开工前，做好现场的各项施工准备工作，其主要内容包括：1、布设施工场地的平面、高程测量控制网。控制点从建设方提供的测量控制点上引出，根据施工图纸，按照建筑物的轴线布设平面、高程测量控制网，并在主要轴线上布设护桩，施
