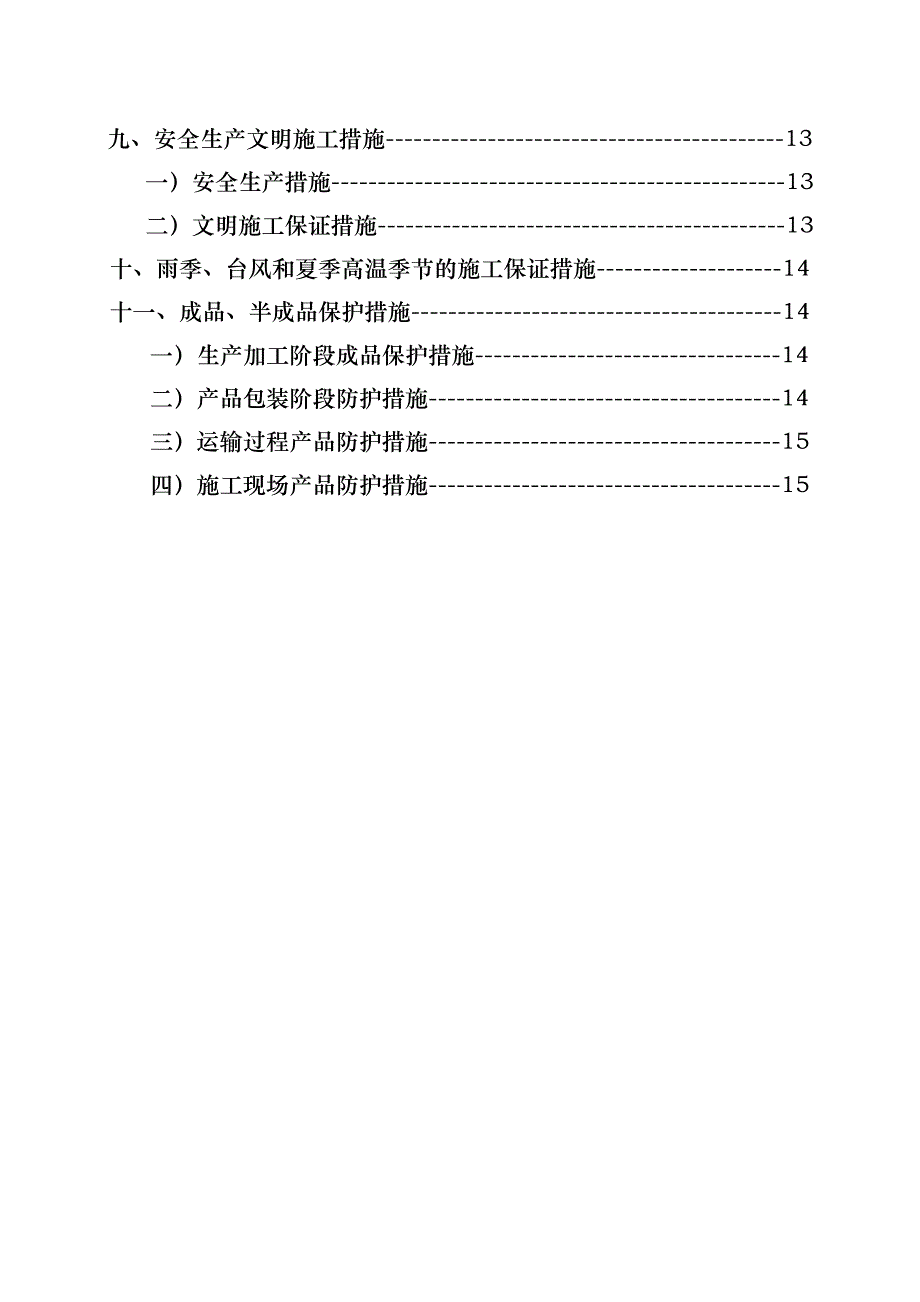

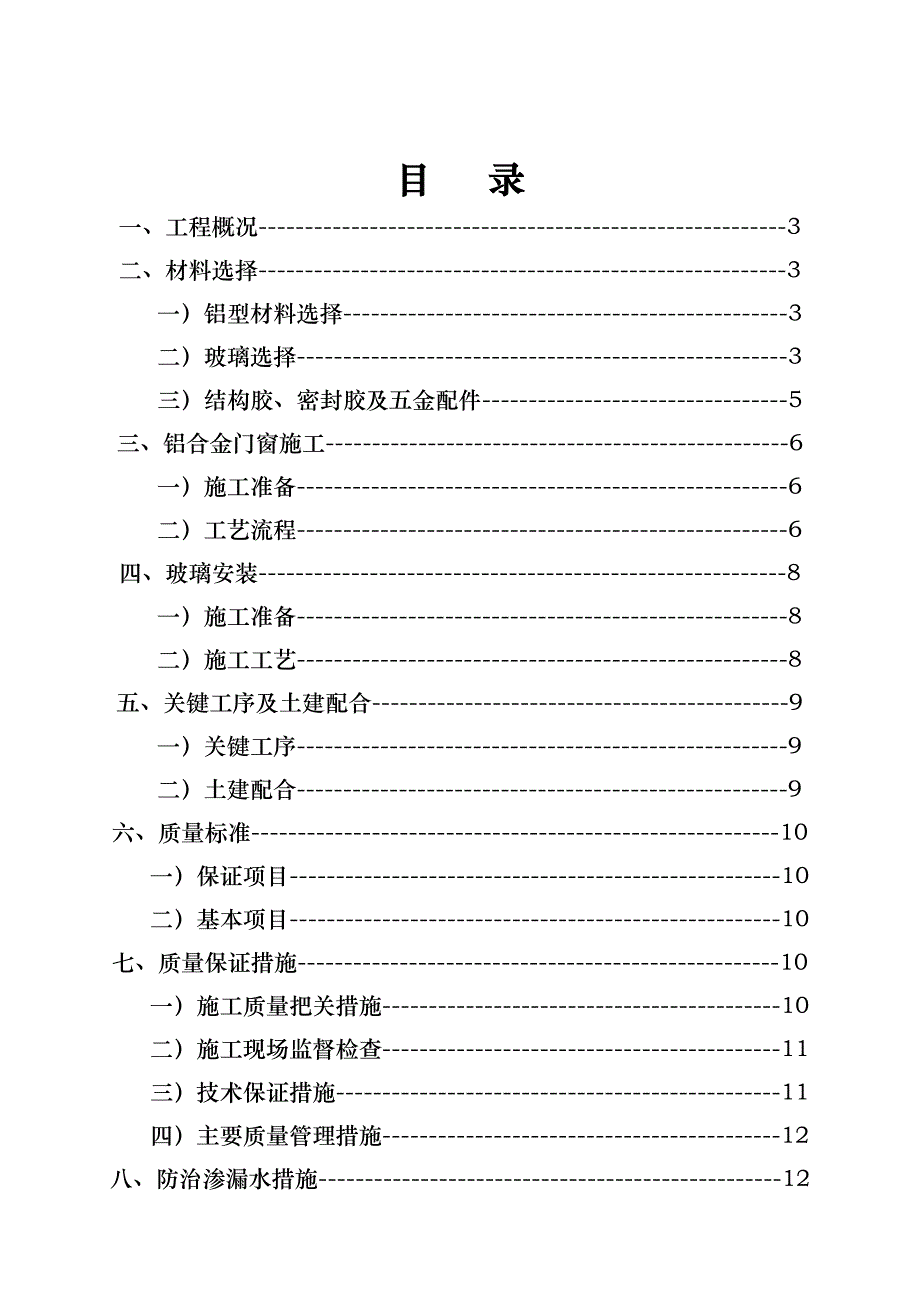

1、目 录一、工程概况-3二、材料选择-3一）铝型材料选择-3二）玻璃选择-3三）结构胶、密封胶及五金配件-5三、铝合金门窗施工-6一）施工准备-6二）工艺流程-6四、玻璃安装-8一）施工准备-8二）施工工艺-8五、关键工序及土建配合-9一）关键工序-9二）土建配合-9六、质量标准-10一）保证项目-10二）基本项目-10七、质量保证措施-10一）施工质量把关措施-10二）施工现场监督检查-11三）技术保证措施-11四）主要质量管理措施-12八、防治渗漏水措施-12九、安全生产文明施工措施-13一）安全生产措施-13二）文明施工保证措施-13十、雨季、台风和夏季高温季节的施工保证措施-14十一、成

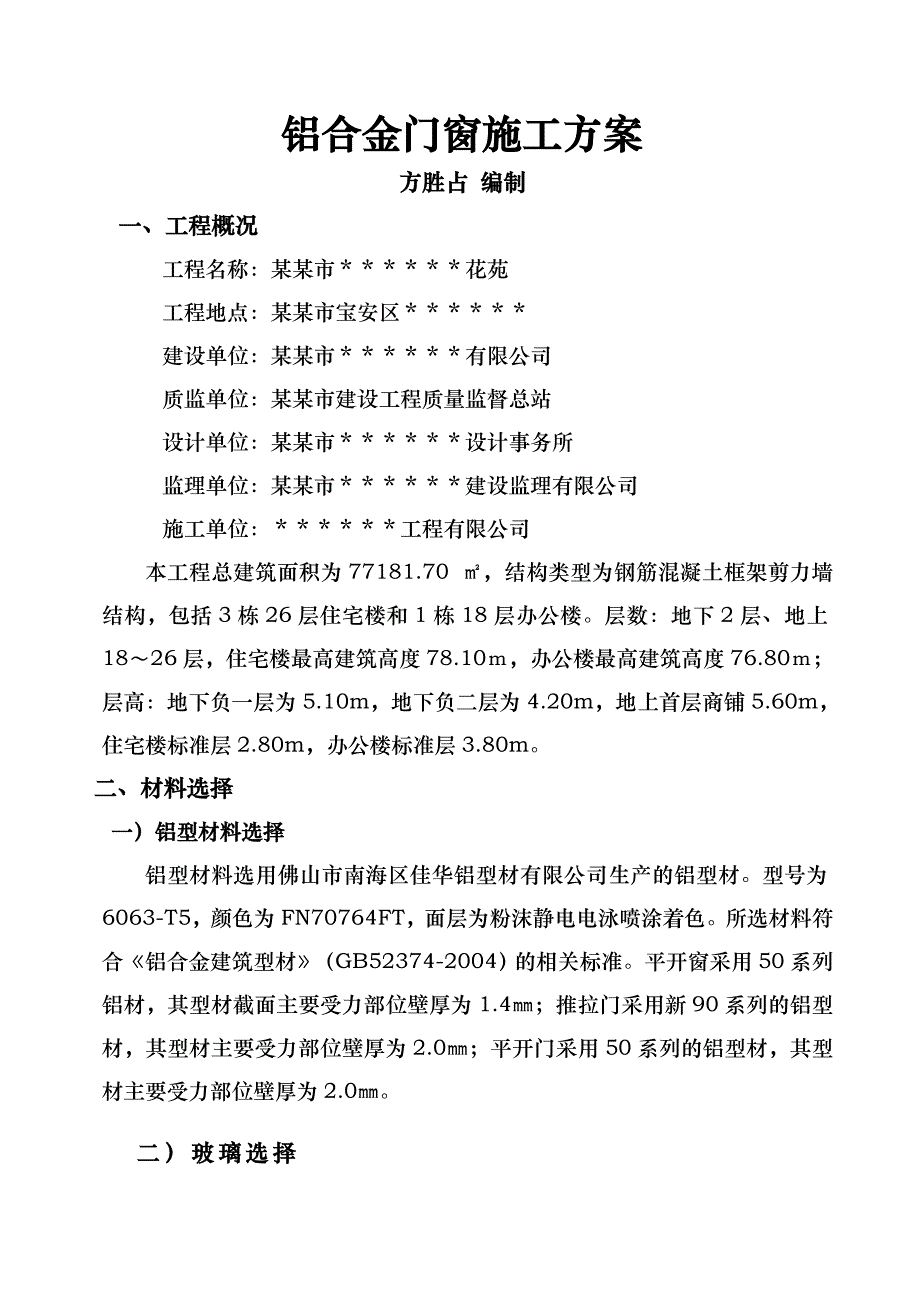

2、品、半成品保护措施-14一）生产加工阶段成品保护措施-14二）产品包装阶段防护措施-14三）运输过程产品防护措施-15四）施工现场产品防护措施-15 铝合金门窗施工方案方胜占 编制一、工程概况工程名称：某某市花苑工程地点：某某市宝安区建设单位：某某市有限公司质监单位：某某市建设工程质量监督总站设计单位：某某市设计事务所监理单位：某某市建设监理有限公司施工单位：工程有限公司本工程总建筑面积为77181.70 ，结构类型为钢筋混凝土框架剪力墙结构，包括3栋26层住宅楼和1栋18层办公楼。层数：地下2层、地上1826层，住宅楼最高建筑高度78.10，办公楼最高建筑高度76.80；层高：地下负一层为5
3、.10m，地下负二层为4.20m，地上首层商铺5.60m，住宅楼标准层2.80m，办公楼标准层3.80m。二、材料选择一）铝型材料选择铝型材料选用佛山市南海区佳华铝型材有限公司生产的铝型材。型号为6063-T5，颜色为FN70764FT，面层为粉沫静电电泳喷涂着色。所选材料符合铝合金建筑型材（GB52374-2004）的相关标准。平开窗采用50系列铝材，其型材截面主要受力部位壁厚为1.4；推拉门采用新90系列的铝型材，其型材主要受力部位壁厚为2.0；平开门采用50系列的铝型材，其型材主要受力部位壁厚为2.0。二）玻璃选择玻璃选用国产优质产品，须符合建筑玻璃应用技术规范（JGJ113-97）、门
4、窗用钢化玻璃与半钢化玻璃（GB17841-99）、着色玻璃（GB/T18701-2002）、夹层玻璃（GB9962-88）、中空玻璃（GB11944-89）、热反射玻璃（JC693-1998）等相关规范要求。1、规范对玻璃材料的具体选材要求如下：、采用5+6A+5Low-E中空玻璃（具体见门窗大样图）；、单片玻璃面积大于1.5的外门窗采用钢化玻璃；、距离地面或楼面小于900的玻璃采用钢化玻璃；、7层以上（包括7层）的外开窗采用钢化玻璃。2、设计对门窗的具体要求如下：（1）、1栋ABC座住宅楼门窗为：普通铝合金框+Low-E中空玻璃（5+6A+5）；具体参数为：K4.0，Sc0.70，Se0.8
5、75，可见光透射比0.5。（2）、1栋ABC座一层商铺门窗为：普通铝合金框+Low-E中空玻璃（6+9A+6）；具体参数为：K3.5，Sc0.33，Se0.4125，可见光透射比0.4.（3）、首层商铺及2栋办公楼外窗采用：普通铝合金框+Low-E中空玻璃（6+9A+6）；具体参数为：K3.5，Sc0.33，Se0.4125，可见光透射比0.4.（4）、门窗立樘位置：外门窗立樘位置见墙身节点凸，未注明者居墙中；内门窗立樘位置除注明外，双向平开门里樘居墙中，单向平开门立樘与开启方向墙面平。（5）、门窗加工尺寸要按门窗洞口尺寸减去相关外装饰面的厚度。（6）、门窗玻璃的安全要求：、公共场所的门和落地
6、窗，必须采用安全玻璃。、安装高度大于20米（七层以上）的外墙窗户，应采用安全玻璃。、面积大于1.5m的窗玻璃或玻璃底边离最终装修面小于500mm的落地窗玻璃，应采用安全玻璃。、楼梯、阳台、平台走廊的栏板和中庭内拦板玻璃，应采用安全玻璃。、易遭受撞击而造成人体伤害的其他部位的玻璃，应采用安全玻璃。（7）、门窗技术要求：、门型材截面尺寸主要受力部位最小实测厚度不小于2.0mm，窗型材截面主要受力部位实测壁厚不小于1.4mm.、门窗的抗风压值：Wk0.81KN/m.、主要受力杆件由风荷载作用产生的绕度值：双层玻璃【U】L/180，同时绕度值15N。、门窗的水密性：2.25KN/m.、门窗的气密性：单
7、位缝长空气渗透量q1m/m.hm/m.h),不应低于现行的国家标准建筑外窗空气渗透性能分析及其检测方法（7101-86）规定的级。、门窗的隔声性：高速公路、快车道、主干道50米范围内30dbRw35db；次干道两侧50米范围内25dbRw30db；、门窗玻璃的隔热性：公共建筑外窗的遮阳系数不应大于0.6，住宅建筑外窗的遮阳系数不应大于0.5.、门窗的防雷设计：应符合国家标准建筑物防雷设计规范（GB50057）的规定。2栋办公楼幕墙采用：普通铝合金框+热反射镀膜玻璃。三）密封胶及五金配件1、结构胶、密封胶：铝合金门窗密封胶采用国产优质硅酮密封胶，外墙体与铝型材之间采用国产优质硅酮密封胶。2、五金
8、配件： 按图纸设计要求，50系列平开窗采用不锈钢两点锁、304型不锈钢铰链；90系列推拉门采用双滑轮、钩锁和不锈钢三点锁；50系列平开门采用铝合金合页、不锈钢三点锁；连接螺栓、螺丝均采用不锈钢制品，铆钉为铝制品。三、铝合金门窗施工一）施工准备1、铝合金门、窗安装的品种、规格、开启形式应符合设计要求，各种附件配套齐全，并具有产品出厂合格证。2、门、窗洞口尺寸应符合设计要求，偏差过大的要进行调整、处理。3、门、窗洞四周墙上应弹设好装框基准线，做到同一立面上的门、窗的水平及垂直方向整齐一致。4、安装门、窗框前，应逐个核对门、窗洞口的尺寸，与铝合金门、窗安装框的规格是否相适应。二）工艺流程弹线、定位门
9、窗洞口处理门窗洞口内埋设连接铁件铝合金门窗拆包检查按图纸编号运至安装地点检查铝合金保护膜铝合金门窗安装门窗口四周嵌缝(按设计及相关规范要求)清理安装五金配件安装门窗密封条质量检验1、弹线、定位：在最高层找出门窗口边线，用大线坠将门窗口边线下引，并在每层门窗口处划线标记，对个别不直的口边应剔凿处理。门窗口的水平位置应以楼层+50cm水平线为准，往上反，量出窗下皮标高，弹线找直，每层窗下皮（若标高相同）则应在同一水平线上。2、墙厚方向的安装位置：根据外墙大样图及窗台板的宽度，确定铝合金门窗在墙厚方向的安装位置；如外墙厚度有偏差时，原则上应以同一房间窗台板外露尺寸一致为准，窗台板应伸入铝合金窗的窗下
10、以不少于10mm为宜。3、就位和临时固定：根据已放好的安装位置线安装，并将其吊正找直，无问题后方可用木楔临时固定。与墙体固定：用射钉枪将铝合金门窗框上的铁脚与墙体固定。铁脚至窗角的距离不能大于180mm，铁脚间距应小于600mm。4、处理门窗框与墙体缝隙：铝合金门窗固定好后，应及时处理门窗框与墙体缝隙。如设计未规定填塞材料品种时，应采用发泡剂填塞缝隙，外表面留58mm 深槽口填嵌密封胶。严禁用水泥砂浆填赛。在门窗框两侧进行防腐处理后，可填嵌设计指定的密封材料。待铝合金窗框(和窗台板)安装好后，将窗框四周的缝隙同时填嵌，填嵌时用力不应过大，防止窗框受力后变形。5、铝合金门框安装：将预留门洞按铝合金门框尺寸提前修理好。门框按位置立好，找好垂直度及几何尺寸后，用射钉、镀锌铁皮固定片将门框与墙体固定，用水泥砂浆、发泡剂等材料填嵌门框与砖墙（或混凝土墙）的缝隙。6、地弹簧座的安装：根据地弹簧安装位置，提前剔洞，将地弹簧放入剔好的洞内，用水泥砂浆固定。地弹簧安装质量必须保证：地弹簧座的上皮一定与室内地坪一致；地弹簧的转轴轴线一定
