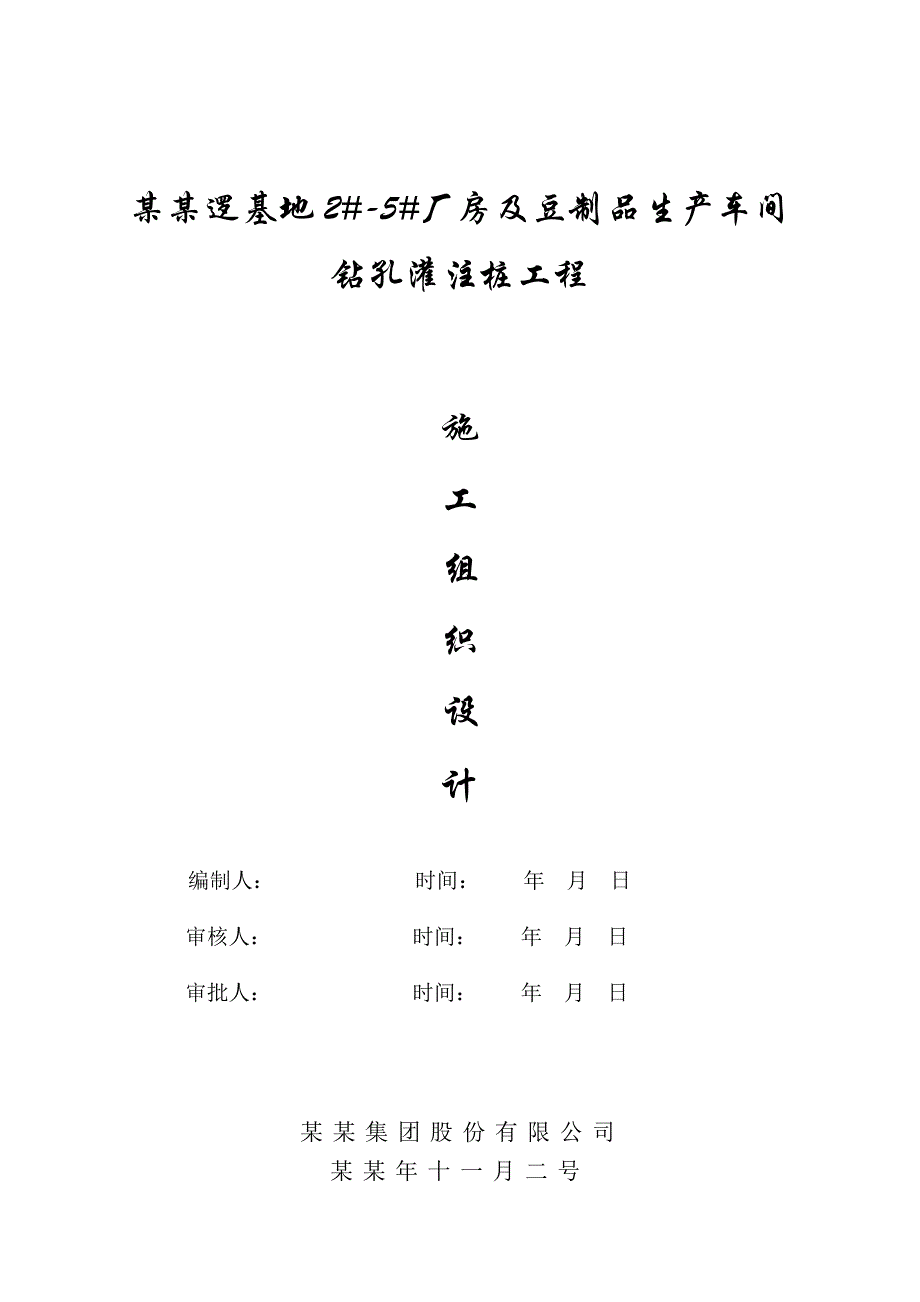

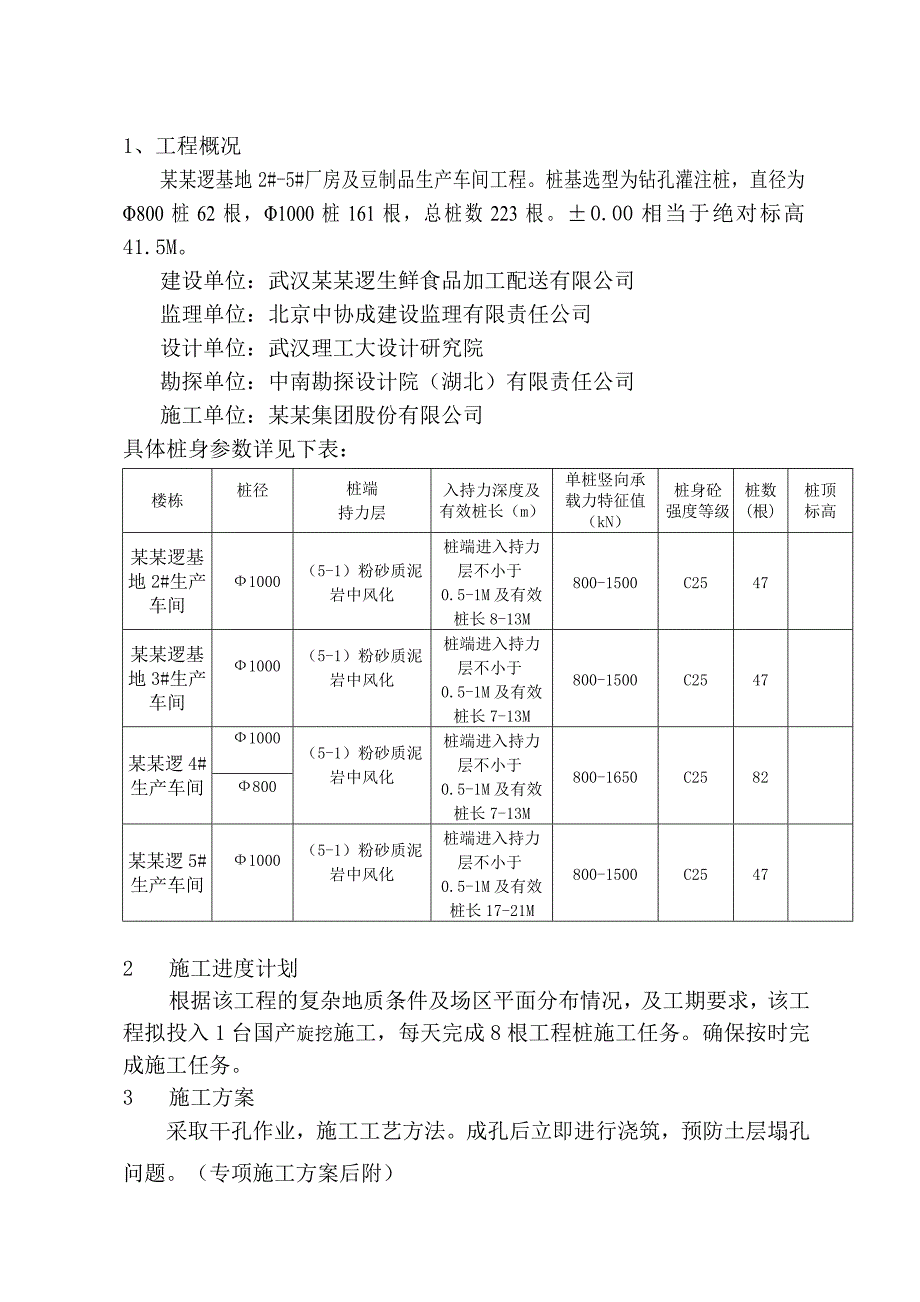

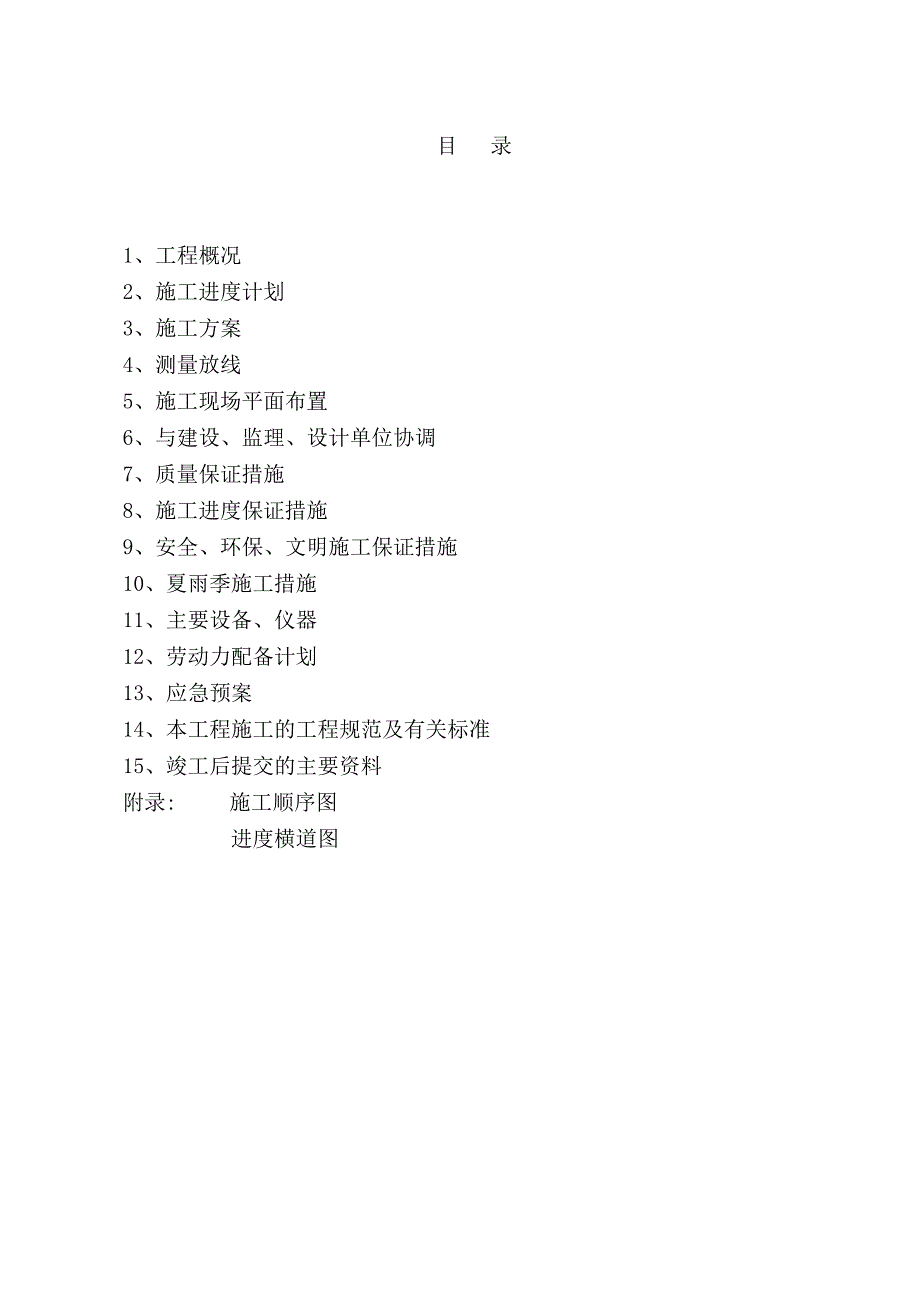

1、某某逻基地2#-5#厂房及豆制品生产车间钻孔灌注桩工程施工组织设计编制人： 时间： 年 月 日审核人： 时间： 年 月 日审批人： 时间： 年 月 日某某集团股份有限公司某某年十一月二号目 录1、工程概况2、施工进度计划3、施工方案4、测量放线5、施工现场平面布置6、与建设、监理、设计单位协调7、质量保证措施8、施工进度保证措施9、安全、环保、文明施工保证措施10、夏雨季施工措施11、主要设备、仪器12、劳动力配备计划13、应急预案14、本工程施工的工程规范及有关标准15、竣工后提交的主要资料附录: 施工顺序图 进度横道图1、工程概况某某逻基地2#-5#厂房及豆制品生产车间工程。桩基选型为钻孔
2、灌注桩，直径为800桩62根，1000桩161根，总桩数223根。0.00相当于绝对标高41.5M。建设单位：武汉某某逻生鲜食品加工配送有限公司监理单位：北京中协成建设监理有限责任公司设计单位：武汉理工大设计研究院勘探单位：中南勘探设计院（湖北）有限责任公司施工单位：某某集团股份有限公司具体桩身参数详见下表：楼栋桩径桩端持力层入持力深度及有效桩长（m）单桩竖向承载力特征值（kN）桩身砼强度等级桩数(根)桩顶标高某某逻基地2#生产车间1000（5-1）粉砂质泥岩中风化桩端进入持力层不小于0.5-1M及有效桩长8-13M800-1500C2547某某逻基地3#生产车间1000（5-1）粉砂质泥岩中
3、风化桩端进入持力层不小于0.5-1M及有效桩长7-13M800-1500C2547某某逻4#生产车间1000（5-1）粉砂质泥岩中风化桩端进入持力层不小于0.5-1M及有效桩长7-13M800-1650C2582800某某逻5#生产车间1000（5-1）粉砂质泥岩中风化桩端进入持力层不小于0.5-1M及有效桩长17-21M800-1500C25472施工进度计划根据该工程的复杂地质条件及场区平面分布情况，及工期要求，该工程拟投入1台国产旋挖施工，每天完成8根工程桩施工任务。确保按时完成施工任务。3施工方案采取干孔作业，施工工艺方法。成孔后立即进行浇筑，预防土层塌孔问题。（专项施工方案后附）3.
4、1.1项目组成 孔 班钢 筋 班砼 灌 注 班机械修理班文明施工班后 勤 班 王 维 维刘 凯 虎施 工 员李 金 荣质 检 员严 继 香资 料 员熊 奇 桥材 料 员郭 汉 江安 全 员项目经理 胡军 项目技术负责人 3.1.2项目部主要管理人员职责分配见表。项目部主要管理人员职责分配表 职 务姓 名职 称主 要 职 责项目经理冷钢工程师1) 代表企业全面履行本工程施工承包合同；2) 负责对内、对外工程联系和协调；3) 负责对项目部人员、资金的管理和调度；4) 负责材料的购置和调配。技术负责人刘凯虎工程师1) 负责组织编制施工组织设计和质量计划；2) 负责图纸会审和技术交底；3) 负责组织质
5、量检验和评定工作；4) 负责组织编制重大技术方案和质量处理方案；5) 负责项目部质量保证体系的建立及实施。质检员资料员李金荣助理工程师1) 负责对进货过程和最终质量的检验及试验进行控制把关，落实好“三检制”；2) 复核红线、轴线、桩位和标高；3) 制定和落实纠正预防措施，并对一般不合格品进行处置。施工员刘凯虎王维维工程师1) 及时、准确地测量轴线、标高、桩位；2) 对施工图纸、施工组织设计、质量计划、作业指导书等进行技术交底；3) 对关键工序、特殊工序进行动态地跟踪检查，并形成各种产品的相关质量记录；4) 负责日常施工过程中的技术问题的处理。4 测量放线4.1由于场地较大，首先根据红线点用全站
6、仪测放各控制点，再与其闭合，现场布置轴线控制点多个，以备用。并及时做好测量成果记录报业主及监理单位复核。4.2分段分区分块所安排地施工顺序及走向，采用全站仪进行测量定位放线，将桩位放线偏差控制在施工规范以内。埋设护筒前，先将原桩位引开23个控制点，再挖出比护筒外径大80mm100mm的圆孔，护筒埋深6m左右，且比地面高出约20cm。通过控制点进行测量放样，使桩位中心与护筒中心位置基本重合，同时检查并校正，使护筒摆放垂直，然后在护筒周围对称、均匀地回填较好的粘土，并进行夯实。最后复测护筒顶部中心与桩位中心之间的偏差，要求不超过2cm。钻机就位时，施工管理人员在现场进行监督，要求对中误差控制在8m
7、m以内，经施工管理人员复核并认可后，方可进行下一道工序。4.3钻进成孔4.3.1钻机就位时，应注意其平稳度，并使钻杆中心对准桩位中心。钻进2.0m后，重新校正钻机的水平度，并在钻进过程中及时监控钻杆垂直度，确保钻杆垂直度符合相关规范要求。4.3.2本工程成孔属干孔成孔，依据地质条件情况，及时处理干空作业泥土。4.3.3本工程桩持力层为第（5-1）粉砂质泥岩中风化。根据钻机的实际钻进情况，在钻进至粉砂质泥岩中风化顶标高时，清孔取样，并请监理进行现场鉴定，确定为粉砂质泥岩强中风化后，再按设计要求入岩深度进行钻进。4.3.4护筒埋设好后，钻机就位，应注意其平稳度，并使钻头中心对准桩位中心，误差控制在
8、10mm以内。成桩2.0m后，重新校正钻机的水平，并在成桩过程中随时调整，确保钻机在成桩过程中的水平。4.4 清孔本桩型为干孔作业。当钻机钻进到规定深度，将螺旋钻取出换成筒钻，进行清底。4.5 钢筋笼的制作与安装4.5.1钢筋笼制作人员必须持证上岗。钢筋笼制作前，首先由施工管理人员依照设计图纸对制作人员进行详细的技术交底。严格按规范要求及设计图纸进行制作，其制作偏差不得超过规范规定的允许偏差。钢筋笼采用分段制作，然后在孔口进行焊接。4.5.2钢筋笼成品经验收合格后，方可用于工程下道工序的孔口焊接。每段钢筋笼采用单面搭接焊，搭接长度不小于10d（d为钢筋直径），同一截面接头错开不小于50%，接头
9、间距不小于35d。 4.5.3钢筋笼存放、搬运时要采取切实可行的措施，防止扭曲变形和污染。4.5.4钢筋笼制做要求持证上岗，加强岗前交底，过程能力鉴定和过程质量的监督检查。4.5.5钢筋笼的保护层，钢筋笼焊接完后，要在箍筋外加装垫块。垫块用1:2水泥砂浆制作成100mm的圆柱体。4.5.6钢筋笼的笼顶标高，在钢筋笼顶端焊接两道加劲筋，按实际标高进行换算吊筋长度，并用钢插钎固定好。4.5.7钢筋笼吊安入孔时，应对准钻孔中心，缓慢下放，当前一段放入孔内后，即用钢插钎(管)搁支在护筒口或枕木上，再起吊另一段，上、下节钢筋笼必须对正并确保垂直度，采用单面焊进行搭接。焊接经验收合格后再逐段放入孔内至设计
10、要求标高。吊放过程中，禁止左右旋转钢筋笼，若遇阻力应立即停止下放，查明原因进行处理，严禁高起猛落、碰撞和强行下放。4.6 混凝土的灌注4.6.1砼灌注前应检查导管的密封性，对有问题的导管处理后方可使用，第一节导管下到距离孔底3050cm。4.6.2砼采用C30商品砼，最大粒径不超过40mm，坍落度要求商品砼搅拌站控制在180 220mm范围内，否则，质量不合乎要求，就无条件退回去。4.6.3当准备工作结束后，配备充足的砼量，剪断隔水塞吊丝，隔水塞与砼一同注入孔底，同时将砼车的砼门开开，砼紧接着连续不断地注入到孔底。如果现场条件具备，把气球当作隔水塞，初灌量可以用砼搅拌车尾部直接进行浇灌。4.6
11、.4砼灌注正常后，应紧凑连续位置居中，逐步提升。如导管挂住钢筋笼可顺时针方向转动导管，使其脱开钢筋笼后，移到钻孔中心。4.6.5导管提升时应保持轴向竖直和，灌注过程中应注意导管内砼下降和孔内的翻浆情况。用检验校正后的测绳及时测量孔内砼面标高，正确指挥拆管、提管。每次拆管前，应上下反插12次，保证孔内砼的密实度，并保持导管埋深在26m。4.6.6灌注开始后应连续不断地进行，当有一定埋深后，应来回上下提升、活动导管，避免混凝土发生离析及防止混凝土夹泥现象，以加强桩身混凝土的密实度及增加桩周土的摩阻力。4.6.7在灌注过程中，当导管内混凝土不满，导管上段有空气时，后续混凝土要徐徐灌入，不可整斗地灌入
12、漏斗和导管，以免在导管内形成高压气囊，影响正常灌注。4.6.8为确保桩顶成桩质量，在桩顶设计标高以上应超灌1倍桩径以上(1.0m或0.8m)高度的混凝土量，以确保桩头质量。5.0施工现场布置平面5.1施工平面布置5.1.1现场办公用房采用装配式的标准活动房。5.1.2工人生活用房拟就近搭设简易活动房居住。5.1.3现场搭设4.512m的钢筋笼加工棚一间。5.2目前红线点已交接，现由甲方提供外围轴线控制点K1、K2、K3进行施放轴线控制点。6与建设、监理、设计单位的协调6.1与业主的组织协调自觉接受业主的领导，服从业主下达的一切指令，对相关事项及时与业主工程师进行沟通。及时编制实施性施工组织设计
13、及开工报告及其他有关开工及施工过程中的有关手续，并及时组织实施。及时参加业主组织的各类现场会议，按期向业主报送月度计划、周计划、请款计划、月度及周工程进度统读报表。及时办理完工后的相关手续及竣工结算，按要求认真、及时向业主提供交接资料，参加工程验收、工程总结和工程项目验收后的评价工作。主动接受业主在施工质量、进度、安全等方面的监督、检查，对业主提出的要求积极响应，并及时落实。按总进度制定控制节点，组织工作会议检查本节点实施的情况，制定、修正、调整下一个节点的实施要求。我方项目管理部共同负责主持施工协调会，每周召开一次施工协调会。我方将会同甲方代表定期或不定期地组织对工程重要部位、工程质量、现场
14、标准化、安全生产、计量状况、工程技术资料、原材料及电器等检查，并制定必要的奖罚制度，将优罚劣。项目部每周编制工作计划，向甲方和有关单位反映，通报工程进展状况及需要解决的问题使有关各方了解工程的动态情况，及时解决施工中出现的困难和问题还将不定期地召开各种协调会，协助甲方协调生产施工中的存在的问题，以确保工程进度。配合业主进行桩检测及时按业主要求提供或移交工作面。根据业主要求调整施工计划。6.2与监理间的组织协调开工前一周内，到区工程质量监督站办理工程质量监督手续，主动接受检查与监督。在施工全过程中，严格按照经发包方及监理方批准的“施工组织设计进行”进行对施工单位的质量管理。在施工单位“自检”，甲方专检的基础上，接受监理工程师的验收和检查，并按照监理要求预以整改。贯彻我方已建立的质量控制、检查、管理制度，并据此对各施工单位予以检控，确保产品达到优良等级。甲方对整个工程产品质量负有最终责任，任何施工单位的工作失职、失误均视为甲方的工作失误，因而杜绝现场施
