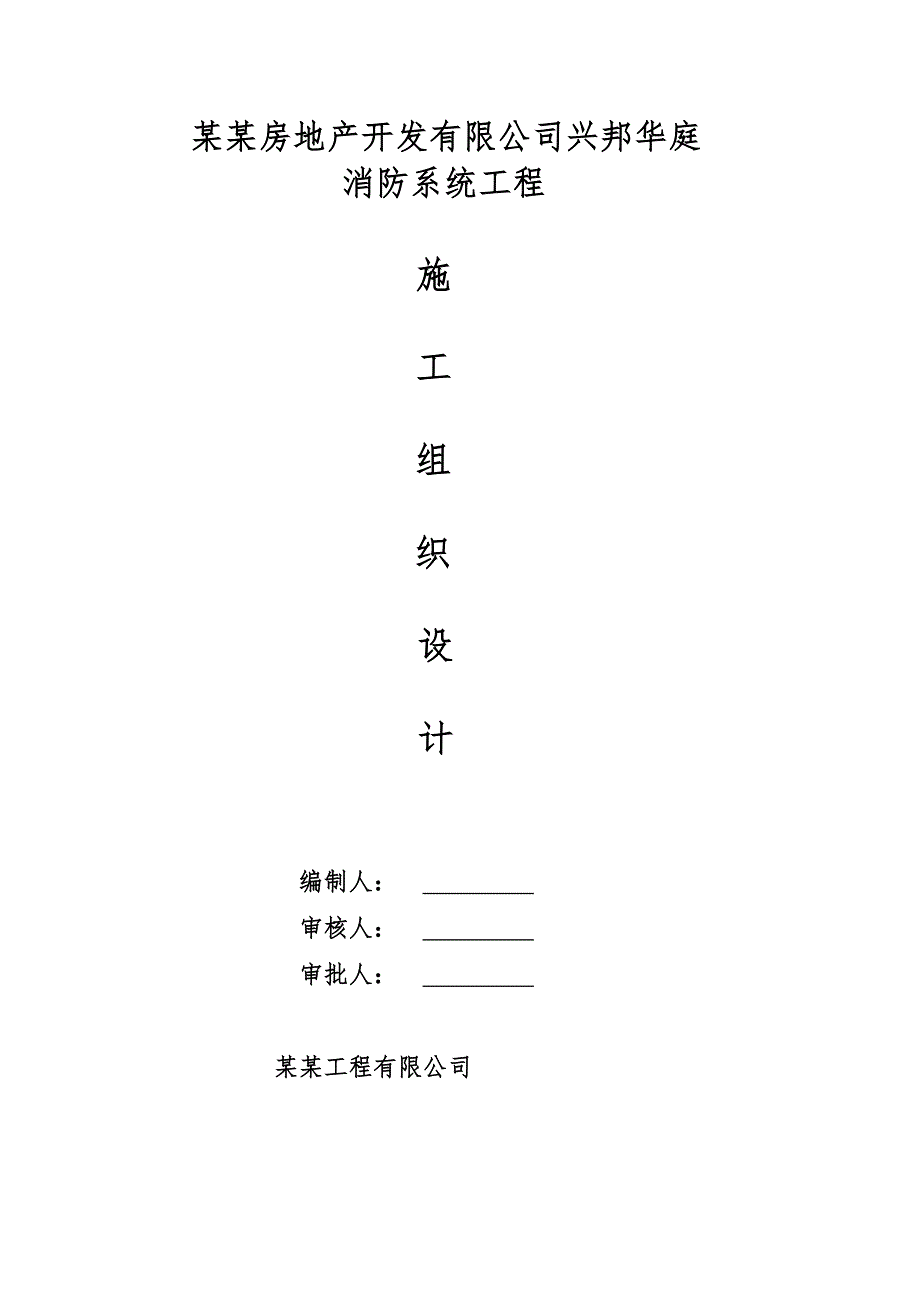

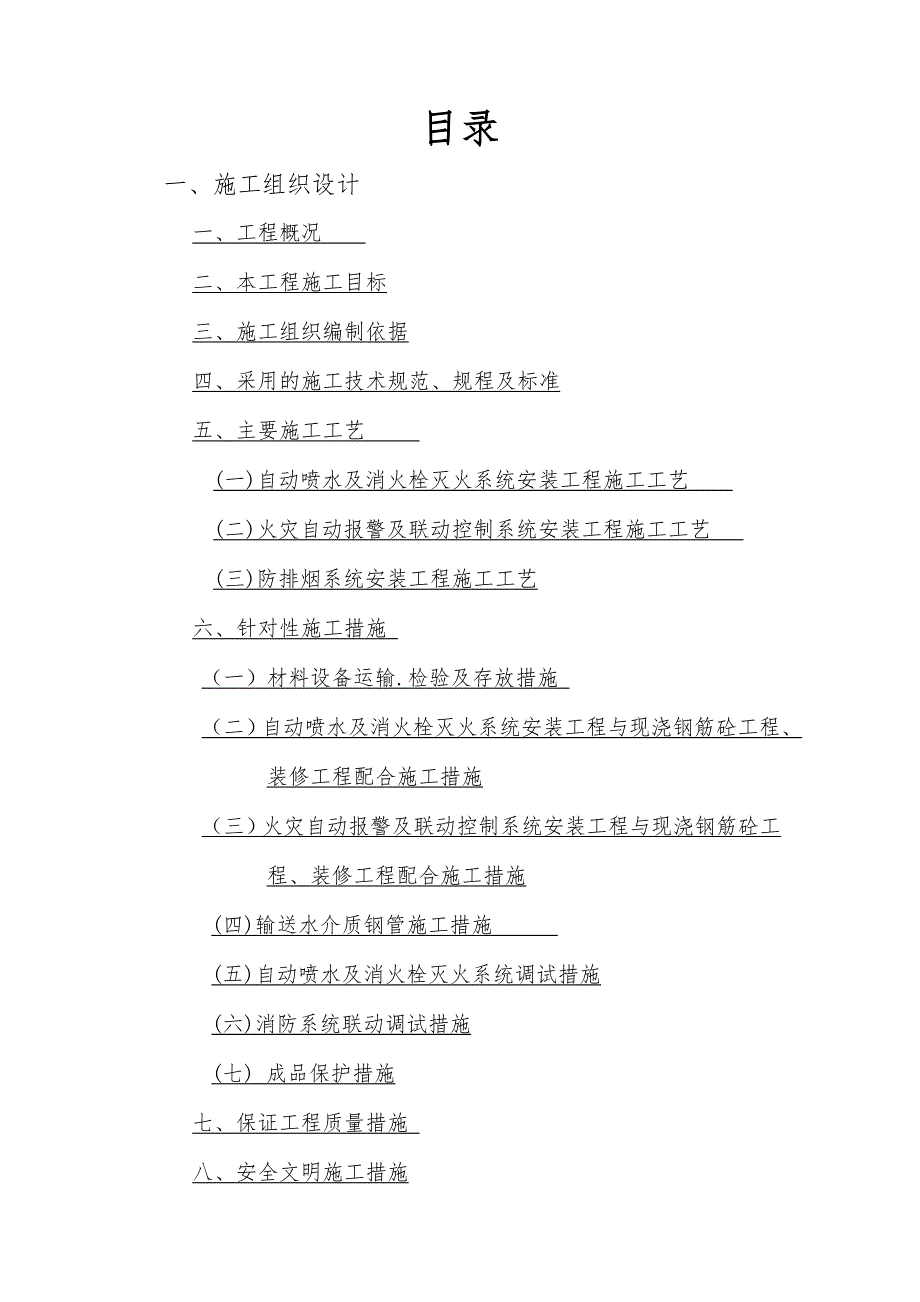

1、某某房地产开发有限公司兴邦华庭消防系统工程施工组织 设 计编制人： 审核人： 审批人： 某某工程有限公司目录一、施工组织设计一、工程概况 二、本工程施工目标三、施工组织编制依据四、采用的施工技术规范、规程及标准五、主要施工工艺 (一)自动喷水及消火栓灭火系统安装工程施工工艺 (二)火灾自动报警及联动控制系统安装工程施工工艺 (三)防排烟系统安装工程施工工艺六、针对性施工措施 （一）材料设备运输.检验及存放措施 （二）自动喷水及消火栓灭火系统安装工程与现浇钢筋砼工程、装修工程配合施工措施（三）火灾自动报警及联动控制系统安装工程与现浇钢筋砼工程、装修工程配合施工措施(四)输送水介质钢管施工措施 (

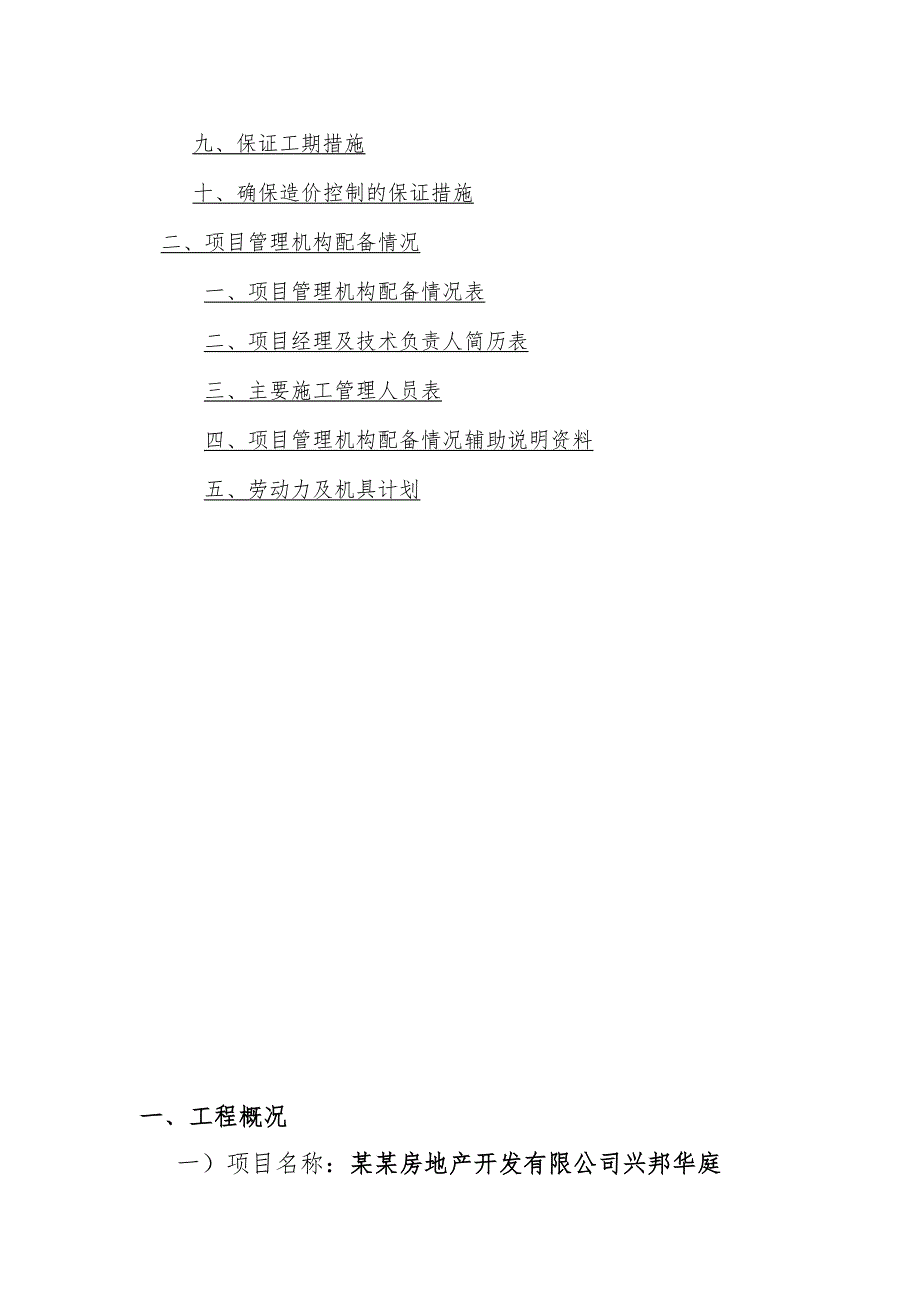

2、五)自动喷水及消火栓灭火系统调试措施(六)消防系统联动调试措施(七) 成品保护措施七、保证工程质量措施 八、安全文明施工措施九、保证工期措施十、确保造价控制的保证措施二、项目管理机构配备情况一、项目管理机构配备情况表二、项目经理及技术负责人简历表三、主要施工管理人员表四、项目管理机构配备情况辅助说明资料五、劳动力及机具计划一工程概况一）项目名称：某某房地产开发有限公司兴邦华庭消防工程二）项目地点：武汉市江夏区大桥区三）涉及工作范围：1) 防火卷帘门；2) 室内消火栓系统；3) 自动喷水灭火系统；4) 火灾自动报警系统；5) 消防广播系统；6) 防排烟系统。二、本工程施工目标1. 质量目标工程优
3、良，积极配合其它各专业施工单位达到一次性通过消防主管部门验收。2. 安全生产目标杜绝死亡及重伤事故，轻伤率控制在1以下。达到安全施工标准化现场及施工现场安全文明标准化工地的要求。3. 工期目标本工程计划工期280天。三、施工方案编制依据A、国家现行标准、规范。1、建筑给排水及采暖工程施工质量验收规范 GB50242-20022、建筑电气工程施工质量验收规范 GB50303-20023、火灾自动报警系统设计规范 GB/50116-984、电气装置安装工程接地装置方式及验收规范 GB50169-925、施工现场临时用电安全技术规范 JGJ46-886、建设工程施工现场供用电安全规范 GB50194
4、-937、建筑机械使用安全技术规范 JGJ33-20018、建筑施工高处作业安全技术规程 JGJ80-919、火灾自动报警系统施工验收规范 GB50166-9210、自动喷水灭火系统施工及验收规范 GB50261-200511、现场设备、工业管道焊接工程施工及验收规范 GB50236-9812、机械设备安装工程施工及验收通用规范 GB50231-9813、建筑设计防火规范 GB 50016200614、建筑灭火器配置设计规范 GBJ140-9015、电气装置安装工程电气设备交接试验标准 GB50150-9116、电气装置安装工程蓄电池施工及验收规范 GB50172-9217、电气装置工程盘、柜
5、及二次回路结线施工及验收规范 GB50171-9218、电气装置安装工程电缆线路施工及验收规范 GB50168-9219、建筑防腐蚀工程质量检验评定标准 GB50224-9520、通风与空调工程施工验收规范GB50243-2002 所涉及规范按现行最新的执行。B、相关专业的施工图纸。四主要施工工艺本工程安装的主要工艺作法,除执行设计图规定的标准图集和规范并根据本工程特点强调以下工艺:(一)自动喷水及消火栓灭火系统安装工程工艺1.施工准备a各相关专业熟悉设备平面布置图、系统图、安装图等施工图及有关技术文件会审纪录;各施工队组织学习。 B由甲方组织设计单位进行各相关专业技术交底;C采购各种系统管材
6、、管件及其它设备材料,要保证正常施工;d施工现场及施工中使用的水电确保满足施工要求,保证满足连续施工.（2）作业条件a. 主体结构完成后,现场要清理干净。b. 管道安装所需要的基准线测定准确并标明,如吊顶标高、地面标高、内隔墙位置线等。c. 设备基础经检验符合设计,达到安装条件。d. 安装所需要的脚手架由专业人员搭设。e. 检查管道支架，预留孔洞位置、尺寸是否正确，如有误差采取相应措施弥补 。f. 喷洒头安装按建设装修图确定位置,吊顶龙骨安装完按吊顶材料厚度确定喷洒头的标高.封吊顶时按喷洒头预留口位置在顶板上开孔。（3）材料设备要求a自动喷水灭火系统施工前对所采用系统组件及其它设备、材料进行现
7、场检查,并应符合下列要求:（1）系统组件、管件及其它设备、材料,要符合设计要求和国家现行有并标准规定,并具有出厂合格证。（2）喷头、报警阀、压力开关、水流指示器等主要系统组件应经国家消防产品质量监督检验中心检测合格;b、管材、管件应进行现场外观检查,符合下列要求:（1）表面无裂纹、缩孔、夹渣、折迭和重皮;（2）螺纹密封面无完整、无损伤、无毛刺;（3）热镀锌钢管内外表面的镀锌层不得有脱落、锈蚀等现象;（4）非金属密封垫片质地柔韧、无老化变质或分层现象,表面无折损、皱纹等缺陷;（5）法兰密封面完整光洁,不得有毛制及径向沟槽;螺纹法兰的螺纹完整无损伤。c喷头的现场检验应符下列要求:（1）喷头的型号、
8、规格应符合设计要求;（2）喷头的商标、型号、公称动作温度、制造厂及生产年月等标志要齐全;（3）喷头外观无加工缺陷的机械损伤;（4）喷头螺纹密封面无伤痕、毛刺、缺丝或断丝的现象;（5）闭式喷头进行密封性能试验,并以无渗漏、无损伤为合格。试验数量从每批中抽查1%,且不得于5只,试验压力应为3.0Mpa;试验时间3min,.当有两只及以上不合格时,不得使用该批喷头,当仅有一只不合格时,应再抽查2%,但不得少于是10只,重新进行密封性能试验,当仍不合格时,亦不得使用该批喷头。d阀门及其附件的现场检验符合下列要求:1阀门的型号、规格符合设计要求;2阀门及其附件配备齐全, 不得有加工缺陷和机械损伤;3报警
9、阀标明商标、型号、规格、水流方向,等永久性标志;4报警阀和控制阀及操作机构动作灵活, 无卡涩现象;阀体内清洁、无异物堵塞;5水力警铃的铃锤转动灵活,无阻塞现象;6报警阀逐个进行渗漏试验，试验压力为额定工作压力的2倍, 试验时间为5min.阀瓣处无渗漏.e压力开关、水流指示器及水位、气压、阀门限位等自动监测装置铭牌清晰,安全操作指示标志和产品说明书齐全; 水流指示器水流方向永久性标志正确;安装前逐个进行主要功能检查,不合格者不得使用.2管网及系统组件安装（1）管网安装a管网安装前校直管子,并清除管子内部的杂物;安装时就随时清除已安装管道内部的杂物.b在具有腐蚀性的场所安装管网前,按设计要求对管子
10、、管件等进行防腐蚀处理。c管网安装,当管子公称直径小于或等于100mm时,采用螺纹连接;当管子公称直径大于100mm时, 采用卡箍连接。连接后,均不得减少管道的通水横断面面积. d螺纹连接应符合下列要求:1管子采用机械切割,切割面不得有飞边、毛刺; 管子螺纹密封面符合现行国家标准普通螺纹基本尺寸要求、普通螺纹公差与配合、管路旋入端螺纹尺寸系列的有关规定;2当管道变径时,采用异径接头,在管道弯头处不得采用补芯; 公称直径大于50MM的管道不采用活接头;3螺纹连接的密封填料均匀附着在管道的螺纹部分;拧紧螺纹时,不得将填料挤入管道内;连接后,将连接处外部清理干净.e法兰连接应符合下列要求:1、凡管段
11、与管段采用法兰盘连接或管道与法兰阀门连接者,必须按照设计要求和工作压力选用标准法兰盘.2法兰盘的连接螺栓直径、长度符合规范要求,紧固法兰盘螺栓时要对称拧紧. 紧固好的螺栓外露丝扣为23扣,不大于螺栓的1/2.3法兰盘连接衬垫,一般采用厚度3MM的橡胶垫.垫片要与管径同心f管道的安装位置符合设计要求.当设计无要求时,管道的中心线与梁柱楼板等的最小距离应合作下表的规定.层 高 M层高小于或等于5M层高大于5M每根立管每层安设支吊架1不少于2个g管道支架、吊架的安装应符合下列要求:公称直径MM253240507080100125150200距离M33.53.54444.5555注:支架安设位置为距地
12、1.5-1.8M高每层安设不少于两个支架时可匀称安装;当支吊架安设在非承重墙上时,还须在此层的承重结构上安设一人字支吊架,且各立管底部宜设承重支吊架或落地基座.公称直径DN125150200250300350400钢管支、吊架最大间距（M）保温管56788.58.58.5不保温管789.51112126.52、横管支、吊架设置最大间距不应大于下表.公称直径DN1520253240507080100钢管支、吊架最大间距（M）保温管1.5222.533444.5不保温管2.533.54.555666.5注:1支、吊架与自动喷水灭火喷头之间的距离不宜小于300MM;与末端喷头之间的距离不宜大于750
13、MM.2 自动喷头灭头系统配水支管上每一直管段相邻两喷头之间的管段设置的支、吊架均不不宜小于一个;当喷头之间的距离小于1.8M时,可隔段设置,但支、吊架的间距不大于3.6M.h自动喷水灭火系统管道除按上述的要求设置支、吊架外,还要在下列部位再设置能防止系统运行时发生晃动和防晃支架:1.在自动喷洒配水管中点设一个（DN50时可不设）.2.自动喷洒配水干管及配水管、配水支管的长度超过15M（包括的配水管配水支管）,每15M长度设一个(管径DN50的管段可不算在内) 防晃支架。3.管径DN50的管道拐弯处设一个.4.竖直安装的配水干管在其始端和终端设防晃支架或采用管卡固定.其安装位置距地面或楼板的距
14、离1.5M.i.管道穿过建筑物的变形缝时,设置柔性短管,穿过墙体或楼板时加设套管, 套管长度不得小于墙体厚度,高出楼面或地面50MM;管道的焊接环缝不得套管内. 套管与管道的间隙采用不燃烧材料填实密实.j.管道横向安装要有0.002-0.005的坡度,坡向排水管;当局部区域难以利用排水管将水排净时,应采取相应的排水措施.当喷头数量小于或等于5只时,可在管道低凹处加设堵头;当喷头数量大于5只时,宜设装阀门的排水管.k.配水干管、配水管做红色标志.L.管网安装中断时, 将管道的敞口封闭.（1）喷头安装1喷头安装在系统试压、冲洗合格后进行。2喷头安装时采用专用的弯头、三通。3喷头安装时, 严禁对喷头进行拆装、改动,严禁给喷头附加任何装饰涂层。4喷头安装使用专用扳手,严禁利用喷头的框架施拧;喷头的框架、溅水盘产生变形或释放原件损伤时,应采用规格、型号相同的喷头更换。5当喷头的公
