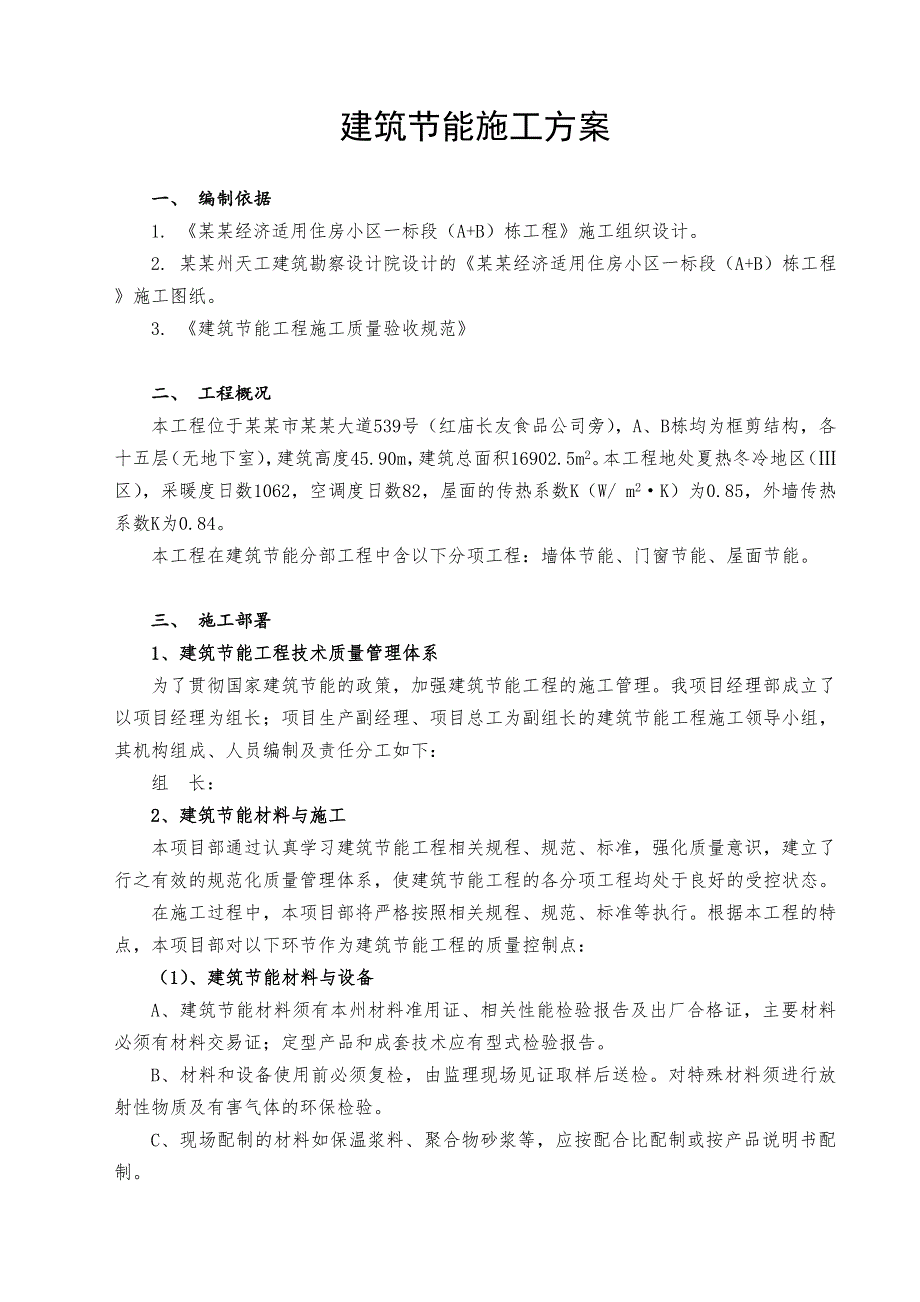

1、建筑节能施工方案一、 编制依据1. 某某经济适用住房小区一标段（A+B）栋工程施工组织设计。2. 某某州天工建筑勘察设计院设计的某某经济适用住房小区一标段（A+B）栋工程施工图纸。3. 建筑节能工程施工质量验收规范二、 工程概况本工程位于某某市某某大道539号（红庙长友食品公司旁），A、B栋均为框剪结构，各十五层（无地下室），建筑高度45.90m，建筑总面积16902.5m2。本工程地处夏热冬冷地区（区），采暖度日数1062，空调度日数82，屋面的传热系数K（W/ m2K）为0.85，外墙传热系数K为0.84。本工程在建筑节能分部工程中含以下分项工程：墙体节能、门窗节能、屋面节能。三、 施工部
2、署1、建筑节能工程技术质量管理体系为了贯彻国家建筑节能的政策，加强建筑节能工程的施工管理。我项目经理部成立了以项目经理为组长；项目生产副经理、项目总工为副组长的建筑节能工程施工领导小组，其机构组成、人员编制及责任分工如下：组 长：2、建筑节能材料与施工本项目部通过认真学习建筑节能工程相关规程、规范、标准，强化质量意识，建立了行之有效的规范化质量管理体系，使建筑节能工程的各分项工程均处于良好的受控状态。在施工过程中，本项目部将严格按照相关规程、规范、标准等执行。根据本工程的特点，本项目部对以下环节作为建筑节能工程的质量控制点：（1）、建筑节能材料与设备A、建筑节能材料须有本州材料准用证、相关性能

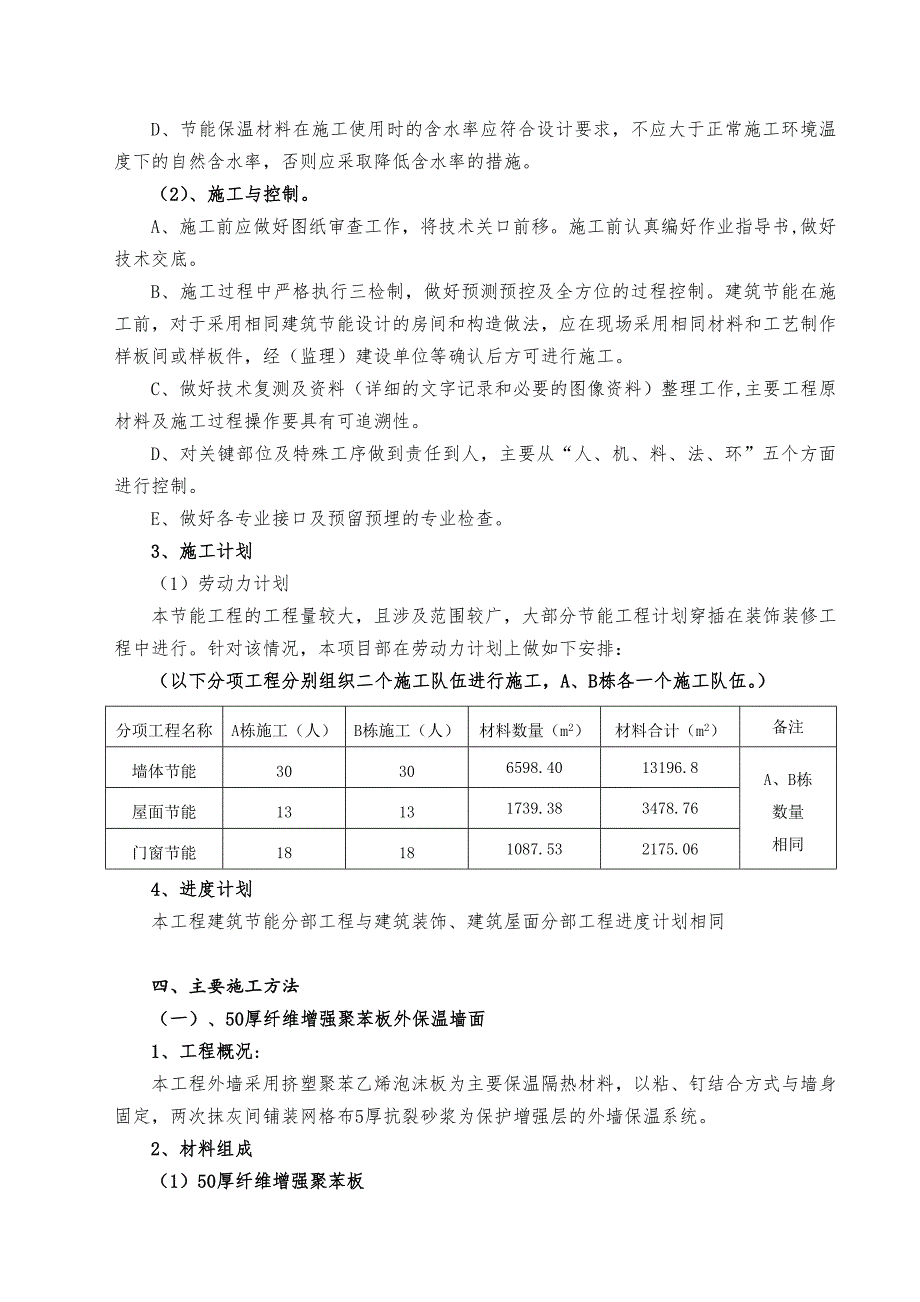

3、检验报告及出厂合格证，主要材料必须有材料交易证；定型产品和成套技术应有型式检验报告。B、材料和设备使用前必须复检，由监理现场见证取样后送检。对特殊材料须进行放射性物质及有害气体的环保检验。C、现场配制的材料如保温浆料、聚合物砂浆等，应按配合比配制或按产品说明书配制。D、节能保温材料在施工使用时的含水率应符合设计要求，不应大于正常施工环境温度下的自然含水率，否则应采取降低含水率的措施。（2）、施工与控制。A、施工前应做好图纸审查工作，将技术关口前移。施工前认真编好作业指导书,做好技术交底。B、施工过程中严格执行三检制，做好预测预控及全方位的过程控制。建筑节能在施工前，对于采用相同建筑节能设计的房
4、间和构造做法，应在现场采用相同材料和工艺制作样板间或样板件，经（监理）建设单位等确认后方可进行施工。C、做好技术复测及资料（详细的文字记录和必要的图像资料）整理工作,主要工程原材料及施工过程操作要具有可追溯性。D、对关键部位及特殊工序做到责任到人，主要从“人、机、料、法、环”五个方面进行控制。E、做好各专业接口及预留预埋的专业检查。3、施工计划 （1）劳动力计划本节能工程的工程量较大，且涉及范围较广，大部分节能工程计划穿插在装饰装修工程中进行。针对该情况，本项目部在劳动力计划上做如下安排：（以下分项工程分别组织二个施工队伍进行施工，A、B栋各一个施工队伍。）分项工程名称A栋施工（人）B栋施工（

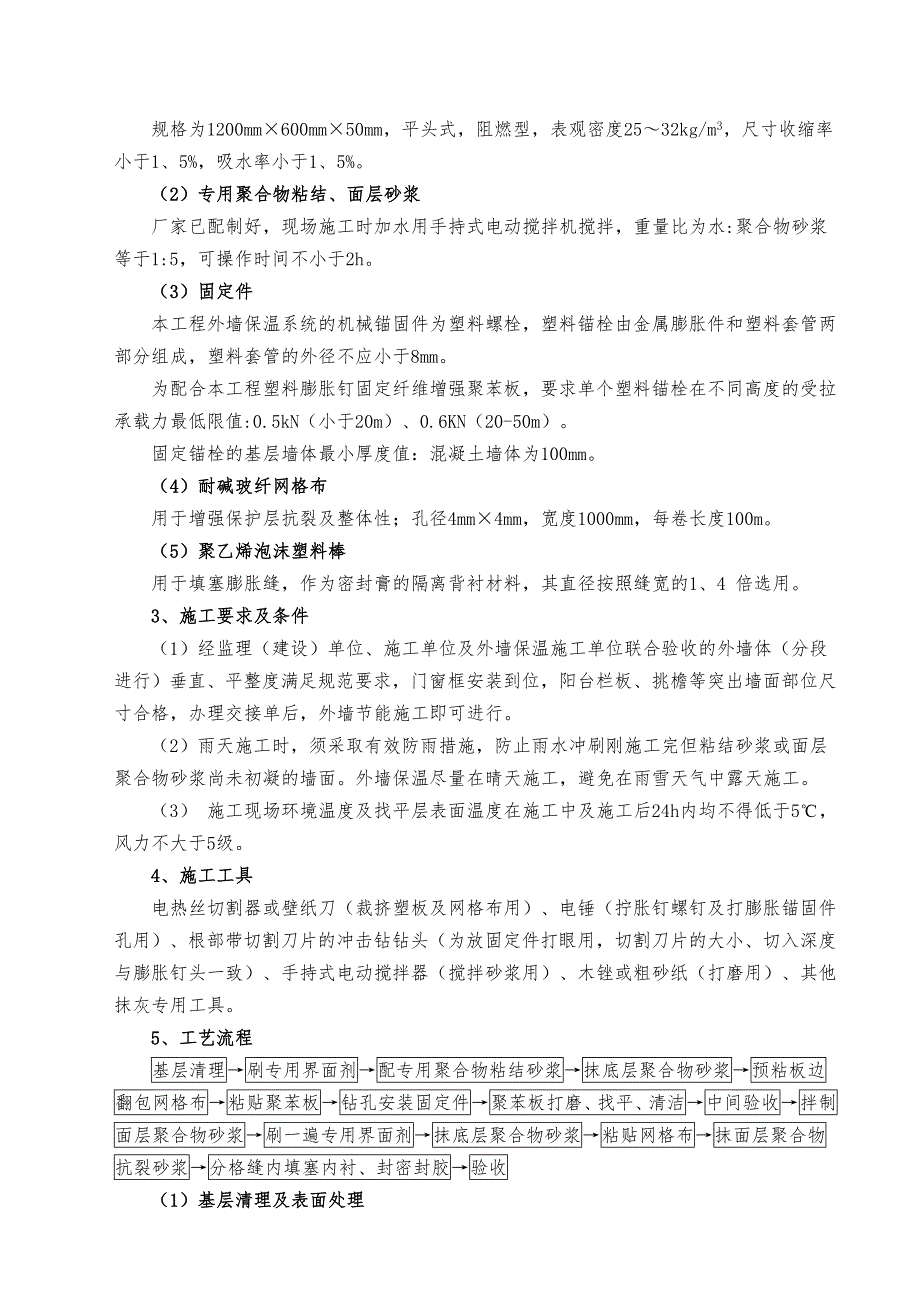

5、人）材料数量（m2）材料合计（m2）备注墙体节能30306598.4013196.8A、B栋数量相同屋面节能13131739.383478.76门窗节能18181087.532175.064、进度计划本工程建筑节能分部工程与建筑装饰、建筑屋面分部工程进度计划相同四、主要施工方法（一）、50厚纤维增强聚苯板外保温墙面1、工程概况:本工程外墙采用挤塑聚苯乙烯泡沫板为主要保温隔热材料，以粘、钉结合方式与墙身固定，两次抹灰间铺装网格布5厚抗裂砂浆为保护增强层的外墙保温系统。2、材料组成（1）50厚纤维增强聚苯板规格为1200mm600mm50mm，平头式，阻燃型，表观密度2532kg/m3，尺寸收缩率
6、小于1、5%，吸水率小于1、5%。（2）专用聚合物粘结、面层砂浆厂家已配制好，现场施工时加水用手持式电动搅拌机搅拌，重量比为水:聚合物砂浆等于1:5，可操作时间不小于2h。（3）固定件本工程外墙保温系统的机械锚固件为塑料螺栓，塑料锚栓由金属膨胀件和塑料套管两部分组成，塑料套管的外径不应小于8mm。为配合本工程塑料膨胀钉固定纤维增强聚苯板，要求单个塑料锚栓在不同高度的受拉承载力最低限值:0.5kN（小于20m）、0.6KN（20-50m）。固定锚栓的基层墙体最小厚度值：混凝土墙体为100mm。（4）耐碱玻纤网格布用于增强保护层抗裂及整体性；孔径4mm4mm，宽度1000mm，每卷长度100m。（
7、5）聚乙烯泡沫塑料棒用于填塞膨胀缝，作为密封膏的隔离背衬材料，其直径按照缝宽的1、4 倍选用。3、施工要求及条件（1）经监理（建设）单位、施工单位及外墙保温施工单位联合验收的外墙体（分段进行）垂直、平整度满足规范要求，门窗框安装到位，阳台栏板、挑檐等突出墙面部位尺寸合格，办理交接单后，外墙节能施工即可进行。（2）雨天施工时，须采取有效防雨措施，防止雨水冲刷刚施工完但粘结砂浆或面层聚合物砂浆尚未初凝的墙面。外墙保温尽量在晴天施工，避免在雨雪天气中露天施工。（3） 施工现场环境温度及找平层表面温度在施工中及施工后24h内均不得低于5，风力不大于5级。4、施工工具电热丝切割器或壁纸刀（裁挤塑板及网格
8、布用）、电锤（拧胀钉螺钉及打膨胀锚固件孔用）、根部带切割刀片的冲击钻钻头（为放固定件打眼用，切割刀片的大小、切入深度与膨胀钉头一致）、手持式电动搅拌器（搅拌砂浆用）、木锉或粗砂纸（打磨用）、其他抹灰专用工具。5、工艺流程基层清理刷专用界面剂配专用聚合物粘结砂浆抹底层聚合物砂浆预粘板边翻包网格布粘贴聚苯板钻孔安装固定件聚苯板打磨、找平、清洁中间验收拌制面层聚合物砂浆刷一遍专用界面剂抹底层聚合物砂浆粘贴网格布抹面层聚合物抗裂砂浆分格缝内填塞内衬、封密封胶验收（1）基层清理及表面处理 清理混凝土墙面上残留的浮灰、脱模剂油污等杂物。 剔除剪力墙接槎处劈裂的混凝土块、夹杂物等，并重新进行修补；窗台挑檐按
9、照2%用水泥砂浆找坡，外墙各种洞口填塞密实。 要求粘贴聚苯板表面平整度偏差不超过4mm，超差时对突出墙面处进行打磨，对凹进部位进行找补（需找补厚度超过6mm 时用12.5水泥砂浆抹灰，需找补厚度小于6mm 时由保温施工单位用聚合物粘结砂浆实施找补）；以确保整个墙面的平整度在4mm内，阴阳角方正、上下通顺。（2）配制砂浆 施工使用的砂浆分为专用粘结砂浆（30mm）及面层聚合物抗裂砂浆（25mm）。 施工时用手持式电动搅拌机搅拌，拌制的粘结砂浆重量比为水:砂浆=1:5，边加水边搅拌；搅拌时间不少于5min，搅拌必须充分、均匀，稠度适中，并有一定黏度。 砂浆调制完毕后，静置5min，使用前再次进行搅
10、拌，拌制好的砂浆应在1h内用完。（3）刷专用界面剂一道为增强挤塑板与粘结砂浆的结合力，在粘贴挤塑板前，在挤塑板粘贴面薄薄涂刷一道专用界面剂；待界面剂晾干后方可涂抹聚合物粘结砂浆进行墙面粘贴施工。（4）预粘板端翻包网格布在挑檐、阳台、伸缩缝等位置预先粘贴板边翻包网格布，将不小于220mm 宽的网格布中的80mm宽用专用粘结砂浆牢固粘贴在基面上（粘结砂浆厚度不得超过2mm），后期粘贴挤塑板时再将剩余网格布翻包过来。（5）粘贴聚苯板、施工前，根据整个外墙立面的设计尺寸编制聚苯板的排板图，以达到节约材料、加快施工速度的目的。挤塑板以长向水平铺贴，保证连续结合，上下两排板须竖向错缝1/2板长，局部最小错
11、缝不得小于200mm。、指定某一基面处理完成的楼层作为样板层交与外保温单位进行样板层施工。聚苯板的粘贴应从细部节点（如阳台、挑檐）及阴、阳角部位开始向中间进行。施工时要求在建筑物外墙所有阴阳角部位沿全高挂通线控制其顺直度（注：保温施工时控制阴阳角的顺直度而非垂直度），并要求事先用墨斗弹好底边水平线及100mm控制线，以确保水平铺贴，在区段内的铺贴由下向上进行。、粘贴聚苯板时，板缝应挤紧，相邻板应齐平，施工时控制板间缝隙不得大于2mm，板间高差不得大于1、5mm。当板间缝隙大于2mm时，须用聚苯板条将缝塞满，板条不得用砂浆或胶结剂粘结；板间平整度高差大于1、5mm的部位应在施工面层前用木锉、粗砂
12、纸或砂轮打磨平整。、按照事先排好的尺寸切割聚苯板（用电热丝切割器），从拐角处垂直错缝连接，要求拐角处沿建筑物全高顺直、完整。、用抹子在每块聚苯板周边涂50mm宽专用聚合物粘结砂浆，要求从边缘向中间逐渐加厚，最厚处达10mm。然后再在聚苯板上抹3个厚10mm100、6个厚10mm80的圆形聚合物粘结砂浆灰饼，如图1所示。1、聚苯板条点粘接法、用条点法涂好聚合物砂浆的聚苯板必须立即粘贴在墙面上，速度要快，以防止粘结砂浆表面结皮而失去粘结作用。当采用如图所示条点发涂抹聚合物粘结砂浆时，粘贴时不允许采用使板左右、上下错动的方式调整预粘贴板与已贴板间的平整度，而应采用橡胶锤敲击调整；目的是防止由于挤塑板
13、左右错动而导致聚合物粘结砂浆溢进板与板间的缝隙内。、聚苯板按照上述要求贴墙后，用2m靠尺反复压平，保证其平整度及粘结牢固，板与板间要挤紧，不得有缝，板缝间不得有粘结砂浆，否则该部位则形成冷桥。每贴完一块，要及时清除板四周挤出的聚合物砂浆；若因挤塑板切割不直形成缝隙，要用木锉锉直后再张贴。、聚苯板与基层粘结砂浆在铺贴压实后，砂浆的覆盖面积约占板面的30%50%，以保证挤塑板与墙体粘结牢固。、网格布翻包：从拐角处开始粘贴大块聚苯板后，遇到阳台、窗洞口、挑檐等部位需进行耐碱玻纤网格布翻包；即在基层墙体上用聚合物粘结砂浆预贴网格布，翻包部分在基层上粘结宽度不小于80mm，且翻包网格布本身不得出现搭接（
14、目的是避免面层大面施工时在此部位出现三层网格布搭接导致面层施工后露网）。见图2。2、门窗洞口附加网络布示意图、在门窗洞口部位的聚苯板，不允许用碎板拼凑，需用整幅板切割，其切割边缘必须顺直、平整、尺寸方正，其他接缝距洞口四边应大于200mm。见图3。3、聚苯板洞口处切割及接缝距离要求示意图、为防止外窗漏水，要求窗洞口四周侧壁挤塑板与窗副框间留通槽，在外窗主框安装完成并验收后由外窗施工单位在槽内打发泡剂、塞聚乙烯泡沫塑料棒及密封胶。64 系列窗通槽尺寸为22、2mm，53 系列窗为10mm。为防止保温面层施工时槽内挤入面层聚合物砂浆，要求在槽内放置与槽相同宽度的挤塑板条，槽内打胶时再行取出；同时应
