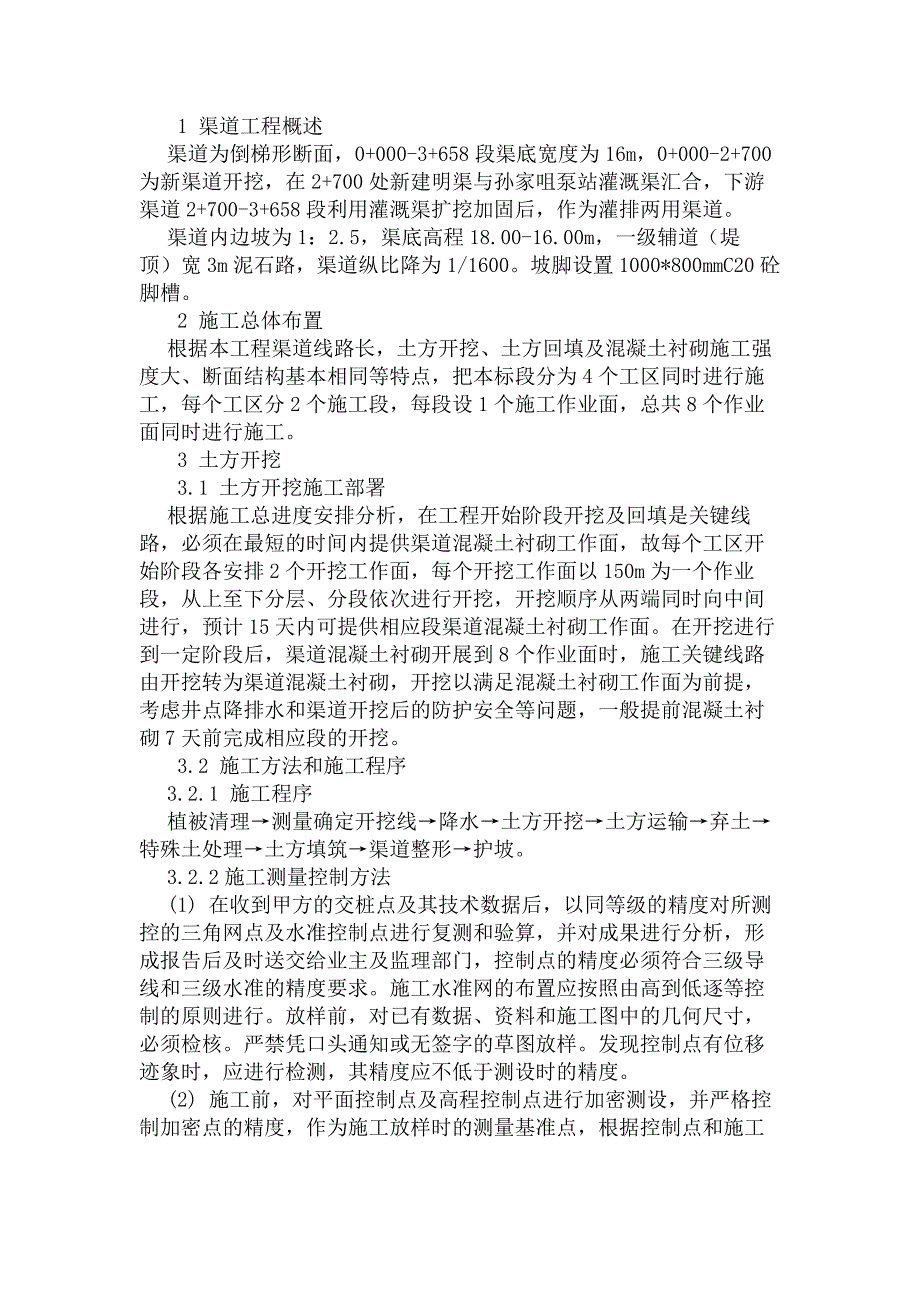

1、某某市某某区某某桥河水系改造工程渠道土方工程施工方案某某市政建设集团第十一直属项目部某某年5月16日 1 渠道工程概述渠道为倒梯形断面，0+000-3+658段渠底宽度为16m，0+000-2+700为新渠道开挖，在2+700处新建明渠与孙家咀泵站灌溉渠汇合，下游渠道2+700-3+658段利用灌溉渠扩挖加固后，作为灌排两用渠道。渠道内边坡为1：2.5，渠底高程18.00-16.00m，一级辅道（堤顶）宽3m泥石路，渠道纵比降为1/1600。坡脚设置1000*800mmC20砼脚槽。 2 施工总体布置根据本工程渠道线路长，土方开挖、土方回填及混凝土衬砌施工强度大、断面结构基本相同等特点，把本标
2、段分为4个工区同时进行施工，每个工区分2个施工段，每段设1个施工作业面，总共8个作业面同时进行施工。 3 土方开挖 3.1 土方开挖施工部署根据施工总进度安排分析，在工程开始阶段开挖及回填是关键线路，必须在最短的时间内提供渠道混凝土衬砌工作面，故每个工区开始阶段各安排2个开挖工作面，每个开挖工作面以150m为一个作业段，从上至下分层、分段依次进行开挖，开挖顺序从两端同时向中间进行，预计15天内可提供相应段渠道混凝土衬砌工作面。在开挖进行到一定阶段后，渠道混凝土衬砌开展到8个作业面时，施工关键线路由开挖转为渠道混凝土衬砌，开挖以满足混凝土衬砌工作面为前提，考虑井点降排水和渠道开挖后的防护安全等问
3、题，一般提前混凝土衬砌7天前完成相应段的开挖。 3.2 施工方法和施工程序3.2.1 施工程序植被清理测量确定开挖线降水土方开挖土方运输弃土特殊土处理土方填筑渠道整形护坡。3.2.2施工测量控制方法(1) 在收到甲方的交桩点及其技术数据后，以同等级的精度对所测控的三角网点及水准控制点进行复测和验算，并对成果进行分析，形成报告后及时送交给业主及监理部门，控制点的精度必须符合三级导线和三级水准的精度要求。施工水准网的布置应按照由高到低逐等控制的原则进行。放样前，对已有数据、资料和施工图中的几何尺寸，必须检核。严禁凭口头通知或无签字的草图放样。发现控制点有位移迹象时，应进行检测，其精度应不低于测设时

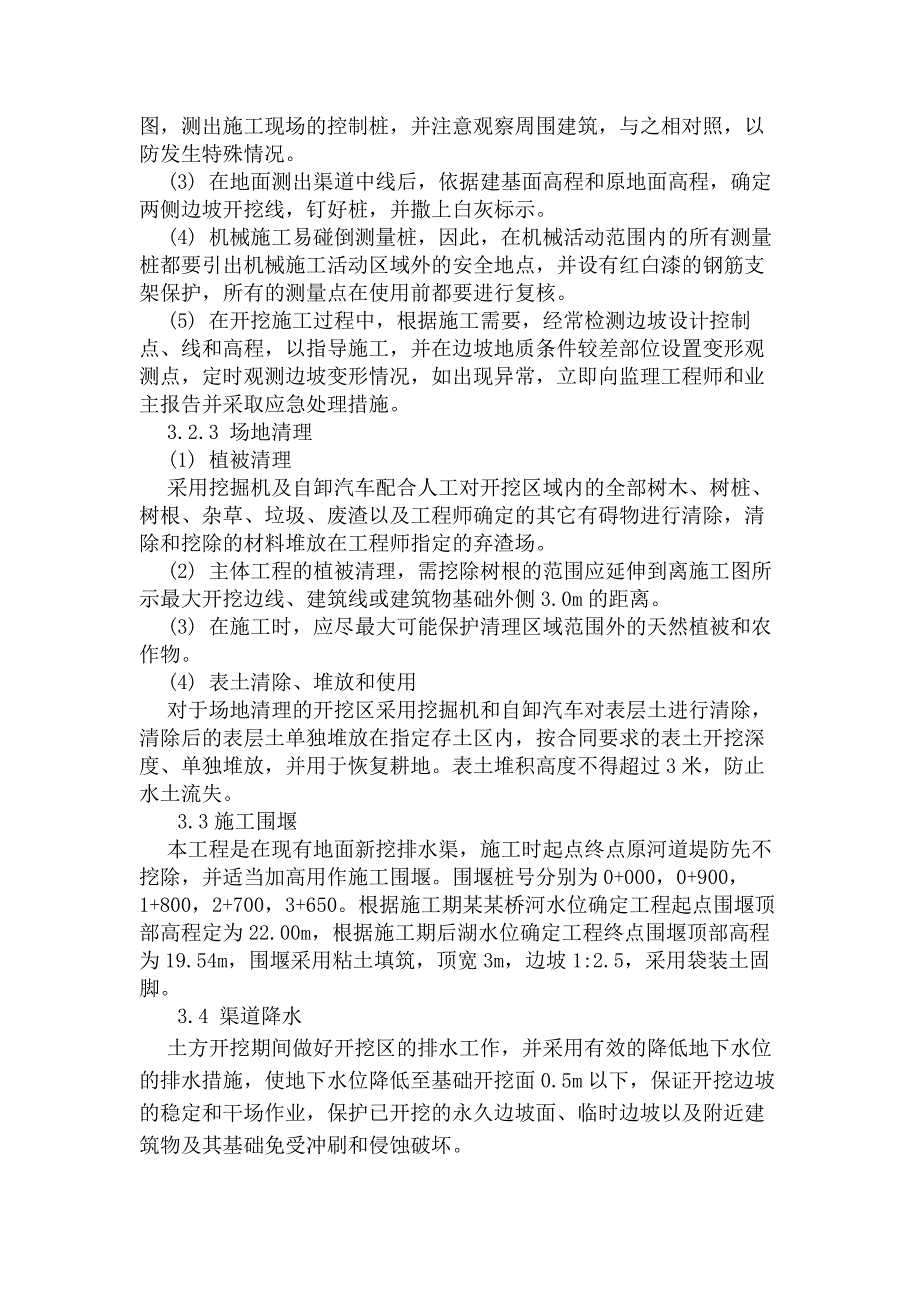

4、的精度。(2) 施工前，对平面控制点及高程控制点进行加密测设，并严格控制加密点的精度，作为施工放样时的测量基准点，根据控制点和施工图，测出施工现场的控制桩，并注意观察周围建筑，与之相对照，以防发生特殊情况。(3) 在地面测出渠道中线后，依据建基面高程和原地面高程，确定两侧边坡开挖线，钉好桩，并撒上白灰标示。(4) 机械施工易碰倒测量桩，因此，在机械活动范围内的所有测量桩都要引出机械施工活动区域外的安全地点，并设有红白漆的钢筋支架保护，所有的测量点在使用前都要进行复核。(5) 在开挖施工过程中，根据施工需要，经常检测边坡设计控制点、线和高程，以指导施工，并在边坡地质条件较差部位设置变形观测点，定
5、时观测边坡变形情况，如出现异常，立即向监理工程师和业主报告并采取应急处理措施。3.2.3 场地清理(1) 植被清理采用挖掘机及自卸汽车配合人工对开挖区域内的全部树木、树桩、树根、杂草、垃圾、废渣以及工程师确定的其它有碍物进行清除，清除和挖除的材料堆放在工程师指定的弃渣场。(2) 主体工程的植被清理，需挖除树根的范围应延伸到离施工图所示最大开挖边线、建筑线或建筑物基础外侧3.0m的距离。(3) 在施工时，应尽最大可能保护清理区域范围外的天然植被和农作物。(4) 表土清除、堆放和使用对于场地清理的开挖区采用挖掘机和自卸汽车对表层土进行清除，清除后的表层土单独堆放在指定存土区内，按合同要求的表土开挖
6、深度、单独堆放，并用于恢复耕地。表土堆积高度不得超过3米，防止水土流失。 3.3施工围堰本工程是在现有地面新挖排水渠，施工时起点终点原河道堤防先不挖除，并适当加高用作施工围堰。围堰桩号分别为0+000，0+900，1+800，2+700，3+650。根据施工期某某桥河水位确定工程起点围堰顶部高程定为22.00m，根据施工期后湖水位确定工程终点围堰顶部高程为19.54m，围堰采用粘土填筑，顶宽3m，边坡1:2.5，采用袋装土固脚。 3.4 渠道降水土方开挖期间做好开挖区的排水工作，并采用有效的降低地下水位的排水措施，使地下水位降低至基础开挖面0.5m以下，保证开挖边坡的稳定和干场作业，保护已开挖
7、的永久边坡面、临时边坡以及附近建筑物及其基础免受冲刷和侵蚀破坏。（1）基坑排明水沿基坑两侧靠近坡脚处各布置一道排水沟，用于排出基坑内的降雨、施工废水以及其它途径来水。排水沟每隔50m设一集水井，配2.2kw污水泵将集水抽排到基坑外的排水干沟内，通过排水干沟排至临近的、监理指定的坑塘或河沟内。基坑内排水沟要向集水井做出一定的坡度，便于汇集水流。在渠道边坡衬砌结束后，将排水沟回填夯实到压实度满足要求后，施工渠道底板衬砌。（2）场区排水场区排水主要排除降雨、施工废水和其它途径来水。为防止降雨或其它途径来水进入基坑，沿基坑顶口两侧各设置一排排水沟，排水沟在距离基坑顶口1m左右；施工现场基坑周围场内施工
8、道路要做成一定的坡势，以便将路面上的雨水汇集到路旁的排水干沟内，再排至临近的、监理指定的坑塘或河沟内。生产区和生活区四周也修建适量排水沟，及时将降雨及其它途径来水排除，保证生产和生活不受影响。对于生产和施工废水，应根据环保的要求进行处理后排放。临时堆土区、取土场和弃土弃渣场的四周也应设置排水沟，用于排除雨水或渗水等。排水干沟布置在场区施工道路外侧，采用梯形断面，底宽50cm、深50cm、顶宽150cm，边坡1：1，。 3.5渠道土方开挖本工程开挖后的渠槽槽底宽为16m，边坡坡比为12.5，起点渠道底面标高为18.00m，终点渠道底面标高为16.00m，最大挖深12.60m。(1) 临时便道及施
9、工降水单元渠槽土方开挖临时便道布置见图表3-1。开挖前应在离渠槽上口边缘23m处，应做截水沟，防止地表水流入基坑，造成渠槽边坡坍塌事故，并做渠槽的排水工作。由于地下水位较高，渠槽土方开挖至地下水位标高时，采用管井降水法降水，用潜水泵将管井内的水抽排至开挖区外。使地下水位降至渠槽底以下0.5 0m，再进行渠槽土方开挖。图表3-1 单元渠槽土方开挖临时便道布置 (2) 开挖作业渠槽土方开挖分段分层进行作业，沿渠道中心轴线上划分若干个作业单元，由于本标段渠槽开挖较深，最大开挖深度为13m，分五层进行开挖，土方开挖主要采用PC400挖掘机及ZL50装载机，土方回填主要利用渠道开挖土方，自卸汽车运至筑堤
10、回填区或弃土场。土方开挖应从上至下分层分段依次进行，严禁自下而上或采取倒悬的开挖方法，施工中随时做成一定坡势，以利排水。开挖采用PC400反铲挖掘机装土，自卸汽车运士，大型推土机配合挖掘机进行弃土堆放，渠槽土方开挖采用倒退法进行施工，挖掘机及自卸汽车联合进行开挖作业，土方开挖顺序从上至下分层分段依次进行，每段从自两端向中间进行开挖，严禁自下而上或采取倒悬的开挖方法，施工中随时做成一定的坡势，以便排水，开挖过程中应避免边坡稳定范围形成积水。渠槽土方开挖方法见图表3-2。图表3-2 渠槽开挖方法示意图a每层开挖前依据渠道中心桩测放开挖边界线，以便控制断面开口尺寸，使之符合设计要求。b. 边开挖边按
11、设计图纸形成辅道和施工道路，以方便后续工程施工。c. 由于开挖区上宽下窄，前期可投入较多设备，后期投入设备数量受场地限制，因此前期开挖保持较高的施工强度。d. 施工前在开挖周边挖排水沟，开挖过程中需排水时，采用排水明沟与集水井相结合的明抽排水方式，分层分段把水排到围堰外。e. 施工中按设计开挖图控制开挖边坡，要求不出现欠挖、超挖，渠道底部预留的30cm保护层待下一道工序开始时，再人工修整到设计标高。f. 在土方运输中，若出现施工道路不能满足运输要求时，采用掺和砖渣和碎石进行处理。(4) 土方运输：根据现场土方数量以及业主总体土方调配部署，将土方施工分为0+000-0+900；0+900-1+8
12、00；1+800-2+700；2+700-3+658四个施工段面，每个施工段面开设两个工作面一共八个工作面。每个工作面安排2台挖机，每天挖机配备四台自卸车，共计16台挖机64台自卸车。沿河道右侧开挖线外设置纵向8米宽1m厚碎石施工便道，同时铺设横向施工便道接入弃土场。横向施工便道沿村道一侧临时征地，铺设上宽8m施工便道，便道上铺8米厚碎石路面，路基在临时征地进行软基处理后回填碾压粘土铺设。具体布置如下:a.0+000-0+900段在位于0+300处有一村道，在村道右两侧临时征地修筑临时便道；b.0+900-1+800段在位于1+200处有一处村道，沿村道右侧临时征地至1+600处向右另行征地至
13、弃土场；c.1+800-2+700段及2+700-3+658段由2+700处往右临时征地设置施工便道。 (5) 应急措施：a. 受周围承压水影响，当开挖边坡局部出现渗流，及时采取级配反滤料进行处理，并将渗流水通过碎石盲沟引到排水井内或槽底脚排水沟内以保证边坡的稳定。b. 受承压水的影响，当开挖至槽底或边坡底脚局部出现管涌、翻砂等情况，立即采扩取扩挖进行回填砂石反滤料、压载并将渗流水引导至井或排水沟。c. 在开挖过程中注意井的保护和出水量的观察，特别是粉质土、流砂层地质条件差的施工断面，当出现个别井淤积量大或开挖时被破坏，要及时洗井或重新打井。(6) 渠槽底清理和缺陷处理在渠槽底开挖完毕后，采用
14、人工清理掉预留的20cm保护层并进行检查若检查中渠槽底出现意料不到的缺陷，及时通知工程师，确认处理办注并认真执行。当建渠槽底遇到淤泥及软弱土层不太厚时，将淤泥及软弱土层全部挖除，换填碎石土，碎石与土的比例为6:4，碎石土填筑时分层施工。当人工夯实时，每层铺设厚度为不超过200mm，碎石土要求碎石粒径最大不得大于30mm，土采用粘土或粉质粘土。在处理时做好防止边坡坍塌措施。若淤泥及软弱土层厚度超过1m时，会同工程师、设计、业主共同制定处理方案，并在工程师指导下实施勘察和处理。3.6土方开挖雨期施工（1）土方明挖在雨季施工时，工作面不宜过大，并应分段、逐片的分期完成；（2）雨期开挖基坑（槽）时，应
15、注意边坡稳定，必要时采取适当措施；（3）雨期施工要制定保证基础工程质量和安全施工的技术措施，有效防止雨水冲刷边坡和侵蚀地基土壤。 4.1 质量检查4.1.1 在土方开挖前，对开挖线进行自检，合格后报请工程师复检并经批准后进行土方开挖。土方开挖过程中，设专人进行开挖高程、断面尺寸、边坡稳定等项目的检查。4.1.2 在每开挖完一段后，均要对开挖面进行测绘，复查开挖面是否满足要求；对开挖到基底部位，认真检查，发现软弱基层或有缺陷的部位及时报请工程师进行协商，按照工程师的要求处理。4.1.3 在开挖过程中,配合工程师做好土样的试验工作。 4.2 弃土处理开挖回填后剩余的土方，应运至指定堆土场堆放。堆土范围及高度应严格监理通知实施，堆土场地应做好排水沟，并保证土堆边坡的稳定。 4.3 对邻近建（构）筑物、道路、管线的安全保护土方开挖时，应防止邻近已有建筑物或构筑物、道路、管线等发生下沉或变形。必要时，根据具体情况采取防护措施，并在施工中进行沉降和位移观测。 4.4 对文物、古墓等的保护施工中如发现有文物或古墓等，必须妥善保护，并应立即报请监理人和当地有关部门，经处理后，方可继续施工。如发现有测量用的永久性标桩或地质、地震部门设置的长期观测点等，应加以保护。在敷设地上或地下管道、电缆的地段进行土方施工时，应事先取得有关管理部门的书面同意，施工中应采取措施，以防损坏管线。5、土方填筑方
