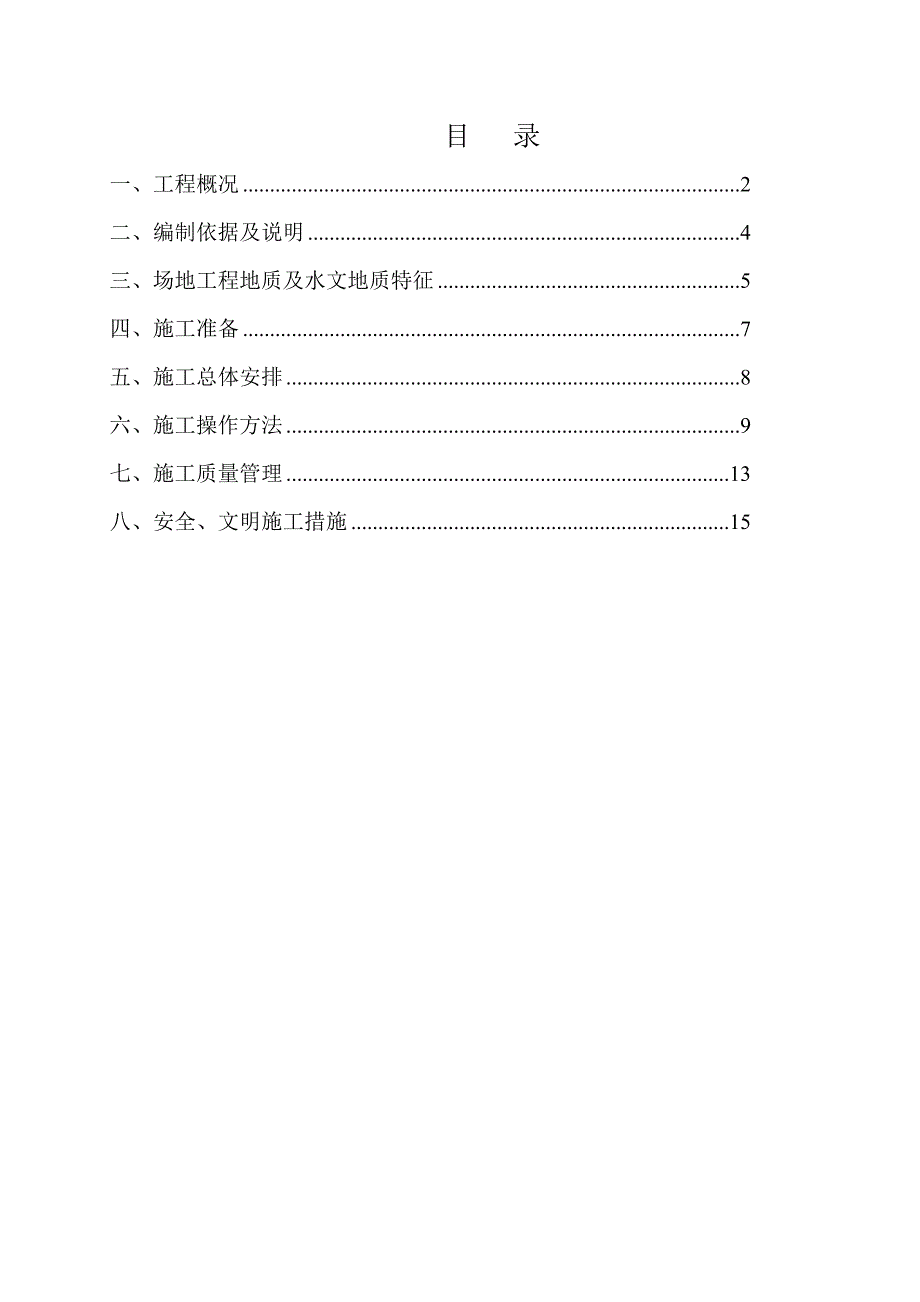

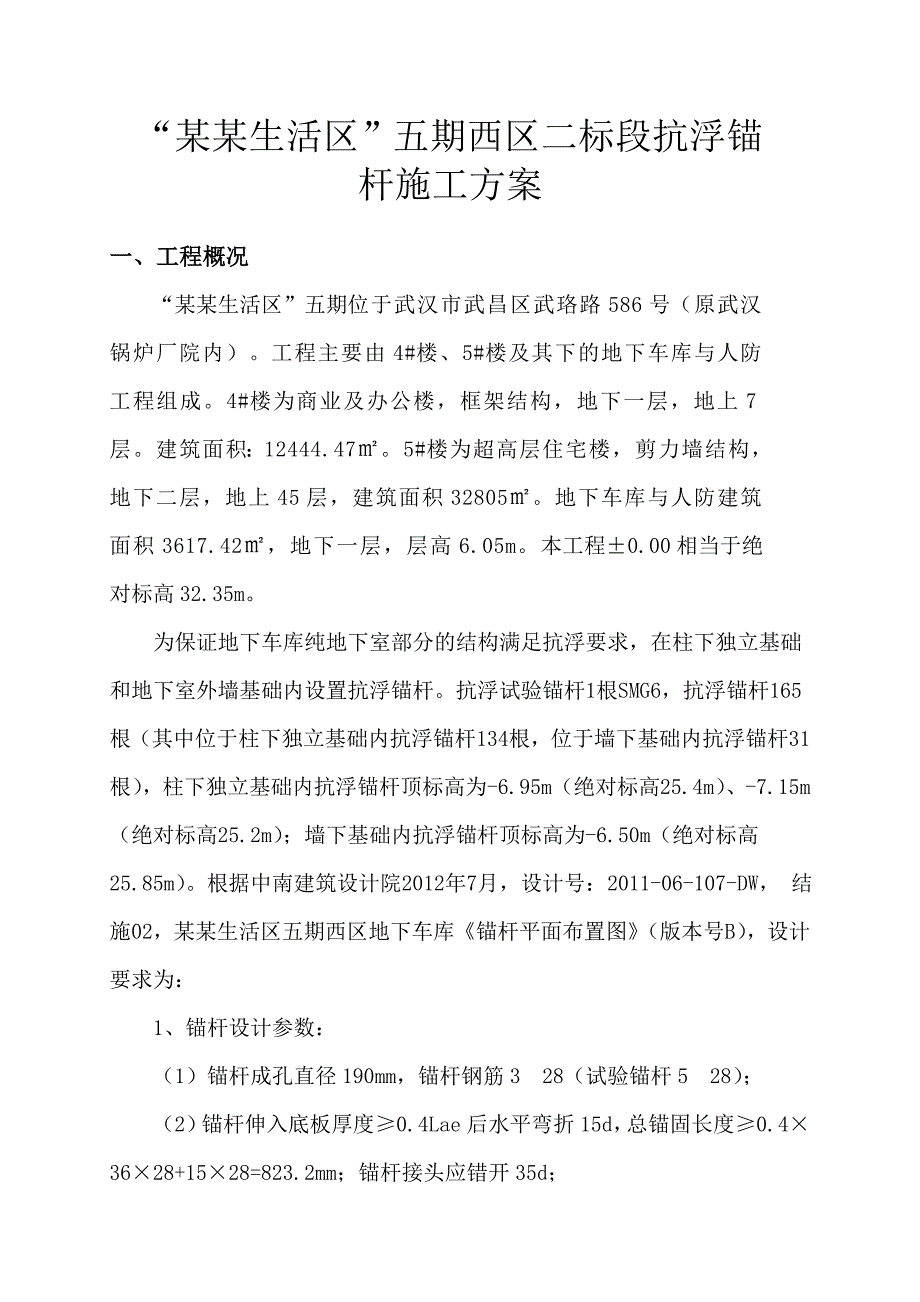

1、某某生活区五期西区二标段工程施工方案编制人： 审核人： 某某工程有限责任公司目 录一、工程概况2二、编制依据及说明4三、场地工程地质及水文地质特征5四、施工准备7五、施工总体安排8六、施工操作方法9七、施工质量管理13八、安全、文明施工措施15“某某生活区”五期西区二标段抗浮锚杆施工方案一、工程概况“某某生活区” 五期位于武汉市武昌区武珞路586号（原武汉锅炉厂院内）。工程主要由4#楼、5#楼及其下的地下车库与人防工程组成。4#楼为商业及办公楼，框架结构，地下一层，地上7层。建筑面积：12444.47。5#楼为超高层住宅楼，剪力墙结构，地下二层，地上45层，建筑面积32805。地下车库与人防建
2、筑面积3617.42，地下一层，层高6.05m。本工程0.00相当于绝对标高32.35m。为保证地下车库纯地下室部分的结构满足抗浮要求，在柱下独立基础和地下室外墙基础内设置抗浮锚杆。抗浮试验锚杆1根SMG6，抗浮锚杆165根（其中位于柱下独立基础内抗浮锚杆134根，位于墙下基础内抗浮锚杆31根），柱下独立基础内抗浮锚杆顶标高为-6.95m（绝对标高25.4m）、-7.15m（绝对标高25.2m）；墙下基础内抗浮锚杆顶标高为-6.50m（绝对标高25.85m）。根据中南建筑设计院2012年7月，设计号：2011-06-107-DW， 结施02，某某生活区五期 西区地下车库锚杆平面布置图（版本号B
3、），设计要求为：1、锚杆设计参数：（1）锚杆成孔直径190mm，锚杆钢筋328（试验锚杆528）；（2）锚杆伸入底板厚度0.4Lae后水平弯折15d，总锚固长度0.43628+1528=823.2mm；锚杆接头应错开35d；（3）锚固体采用M30水泥砂浆（水灰比0.45），锚杆注浆压力约为0.5MPa； 2、锚杆进入（6）-2泥岩中风化不小于4.0m且锚杆长度不小于14m，或进入（7）石英砂岩不小于1.5m且锚杆长度不小于11m，单根锚杆竖向轴向拉力特征值350KN。锚杆轴向拉力极限值均应通过现场拉拔试验确定，最大抗拔极限承载力为770KN。3、本工程锚杆为永久锚杆，设计使用年限为50年。4、
4、锚杆钢筋使用前应严格除锈、除油，涂刷环氧树脂防锈漆不少于两遍；钢筋接长应采用机械连接接头且相互错开。5、锚杆注浆体设计强度为M30，注浆体为微膨胀纯水泥浆。6、灌浆材料性能应符合下列规定： （1）水泥应使用普通硅酸盐水泥，其强度不应低于42.5MPa； （2）水中不应含有影响水泥正常凝结和硬化的有害物质，不得使用污水。（3）浆体材料28d无侧限抗压强度不应低于25MPa。7、锚杆施工应符合下列要求： （1）锚杆钻孔不得扰动周围地层；（2）钻孔前应根据设计要求和地层条件，定出孔位、作出标记；（3）锚杆水平、垂直方向的孔距误差不应大于100mm，钻头直径不应小于设计钻孔直径3mm；（4）钻孔轴线的
5、偏斜率不应大于锚杆长度的2%；（5）向钻孔中安放锚杆前，应将钻孔内岩粉及土屑清洗干净，清孔至孔口流出清水为止；（6）要求采用二次注浆施工工艺，第一次注水泥浆4小时后再第二次压力注浆；（7）浆体强度检验用试块的数量每30根锚杆不应少于一组，每组试块不应少于6个。二、编制依据及说明1、中南勘察设计院有限公司2012年7月提供的中铁大桥局集团武汉地产有限公司某某生活区五期西区工程工程地质岩土工程勘察报告（详细勘察阶段）（电子版）；2、岩土锚杆（索）技术规程（CECS22：2005）；4、土层锚杆设计与施工规范（CECS22：90）；5、混凝土结构设计规范（500102010）；6、混凝土结构工程施工
6、质量验收规范（GB502042002）（2011年版）；7、建筑地基处理技术规范（JGJ79-2002）。8、建筑地基基础设计规范（GB50007-2002）9、国家、湖北省及武汉市颁布的现行有关规范、质量评定标准、安全法规、文明施工条例； 三、场地工程地质及水文地质特征根据野外钻探、原位测试成果综合分析，拟建场区地层在勘察深度范围内可划分为以下几层：杂填土Qml；粉质粘土Q4 al+pl；粘土Q3 al+pl；-1粘土夹碎石Q3 al+pl； -2碎石、块石土Q3 al+pl；粘土Q el（残积土）；-1泥岩强风化（S）； -2泥岩中风化（S）； -3泥岩微风化（S）；石英砂岩（D）；a粘土
7、岩软化层；b粘土岩软化层,各岩土层空间分布及工程特性详见工程地质勘察报告表3工程地质分层表。 表3 工 程 地 质 分 层 表 层序层名埋深（m）厚度（m）空间分布岩 性 特 征工 程性 质杂填土Qml0.000.2010.3场区均有分布。杂色、黄褐色、稍湿，松散,由粘性土、碎石、砖块、混凝土块、灰渣等组成。局部孔底部为素填土。成分复杂，均匀性、密实度差。无工程利用价值。粉质粘土Q4 al+pl0.404.100.008.10局部孔中分布黄褐色、褐灰色,饱和，可塑状态，含少量铁锰氧化物及结核，具有层理。强度一般压缩性中等fak=160kPaEs1-2=8.0MPa粘土Q3 al+pl0.208
8、.000.0012.1局部孔中缺失黄褐-褐黄色,棕红色、很湿，硬塑状态，含铁锰氧化物及结核，灰白色团块状高岭土含量较多。强度高压缩性低fak=450kPaEs1-2=16.0MPa-1粘土夹碎石Q3al+pl0.2014.50.0012.5场区均有分布褐黄-棕红色,湿，粘土呈硬塑状态，碎石含量约1040%，碎石成分以石英砂岩为主，少量矽质岩，粒径一般1-4cm，最大达12cm，形状次棱角状亚园状。强度较高压缩性低fak=480kPaEs1-2=20.0MPaEo=48.0MPa-2碎石、块石土Q3al+pl1.0016.700.005.20场区均有分布褐黄-棕红色,湿，碎石含量约5090%，碎
9、石主要成分为石英砂岩，少量砾岩、矽质岩等，粒径一般3-4cm，最大达30cm，形状次棱角状亚园状。强度高压缩性低fak=600kPaEs1-2=30.0MPaEo=50.0MPa 粘土（残积土）Qel0.0014.800.0012.0局部孔中缺失褐黄色，黄褐色，硬可塑，稍湿，含Fe、Mn氧化物及高岭土，为泥岩残积层，原岩结构已全部破坏，矿物成分已全部改变，略具层理，具可塑性。强度高压缩性低。fak=280kPaEs1-2=14.0MPaEo=24.0MPa-1泥岩强风化(s)1.5019.50大部分孔揭露大部分孔揭露褐黄色，原岩结构较清晰，风化裂隙很发育。风化成近土状，干时可用手易折断或捻碎，
10、含大量粘土质粘土矿物。遇水易崩解、软化。强度高压缩性低。fak=400kPaEs1-2=18.0MPaEo=44.0MPa-2泥岩中风化(s)8.0026.00未钻穿大部分孔中有揭露褐黄色，黄褐色，极软岩，上部岩芯较为破碎。下部岩芯较为完整，取出岩芯呈碎块状，短柱状，节理裂隙发育。节理面被铁锰氧化物渲染，层面倾角8085取芯率4080%。高承载力，可视为不可压缩层。可作建筑物桩基持力层。坚硬程度：极软岩；完整程度：较完整；基本质量等级：级fa=1000kPa-3泥岩微风化(s)28.0032.6未钻穿超高层孔中揭露褐黄色，黄褐色，极软岩，岩芯完整，取出岩芯呈碎块状，短柱状，节理裂隙发育。节理面
11、被铁锰氧化物渲染，层面倾角8085取芯率7080%。高承载力，可视为不可压缩层。可作建筑物桩基持力层。坚硬程度：极软岩；完整程度：较完整；基本质量等级：III级fa=1500kPa石英砂岩(D)16.019.80.005.8仅场地西侧1#、2#楼地段分布灰白色，紫红色，紫红色，砂状结构，块状构造，主要矿物成份为石英、长石，岩芯平均采取率6070%，岩石平均质量指标RQD=7085%。高承载力，可视为不可压缩层。可作建筑物桩基持力层。坚硬程度：极软岩；完整程度：较完整；基本质量等级：III级fa=4500kPaa粘土岩软化层(s)21.5023.800.004.2仅场地西侧1#、2#楼地段分布褐
12、黄色，原岩结构较清晰，风化裂隙很发育。风化成近土状，遇水易崩解、软化。强度高压缩性低。fak=400kPaEs1-2=18.0MPaEo=44.0MPab粘土岩软化层(s)25.7025.80未钻穿仅场地西侧1#、2#楼地段分布褐黄色，黄褐色，岩芯较为完整，取出岩芯呈碎块状，短柱状，节理裂隙发育。节理面被铁锰氧化物渲染，层面倾角8085取芯率6070%。高承载力，可视为不可压缩层。可作建筑物桩基持力层。坚硬程度：极软岩；完整程度：较完整；基本质量等级：级fa=900kPa说明：上表中统计的层位埋深及厚度数据包括东区已经完成勘探孔资料数据。场区地层空间分布，请详见地质勘察报告工程地质剖面图。 场
13、地地下水为赋存于杂填土层中上层滞水，上层滞水受生活用水及大气降水的补给，随季节变化，无统一自由水面。勘察期间，测得场区上层滞水水位埋深在地表0.303.8m以下。四、施工准备1、技术准备1）与业主、监理、设计就施工、设计及生产安排中可能遇到的问题充分交换意见，在充分理解设计意图和施工要点的基础上作好内部技术交底、安全交底工作。2）组织技术、生产管理人员熟悉设计图纸、工程内容、工期安排等，明确总体工作的基础上对各分项工程的施工工艺流程、质量控制要点、施工准备所需的人、材、物、外部环境等做到心中有数，项目主管工程师负责澄清项目实施中存在的疑问，并作好技术交底工作。3）根据场地情况合理布置测量控制点，要求通视好、不影响交通，并考虑到基坑开挖、降水可能引起的位移、沉降等因素。2、施工设备准备及计划 本工程工期要求紧，场地情况复杂，因此要合理安排性能满足施工的设备，本工程拟投入的主要设备见下表： 主要设备投入一览表 序号机械或设备名称型号规格数量国别产地制造年份额定功率(kw)生产能力用于施工部位备注1履带式高风压潜孔钻机CM458型2宣化200870Kw锚杆施工2空气压缩机CVFY-7/71上海200958Kw锚杆施工3注浆泵BW250/401衡阳20047.5Kw锚杆注浆4水泥浆搅拌机HJ
