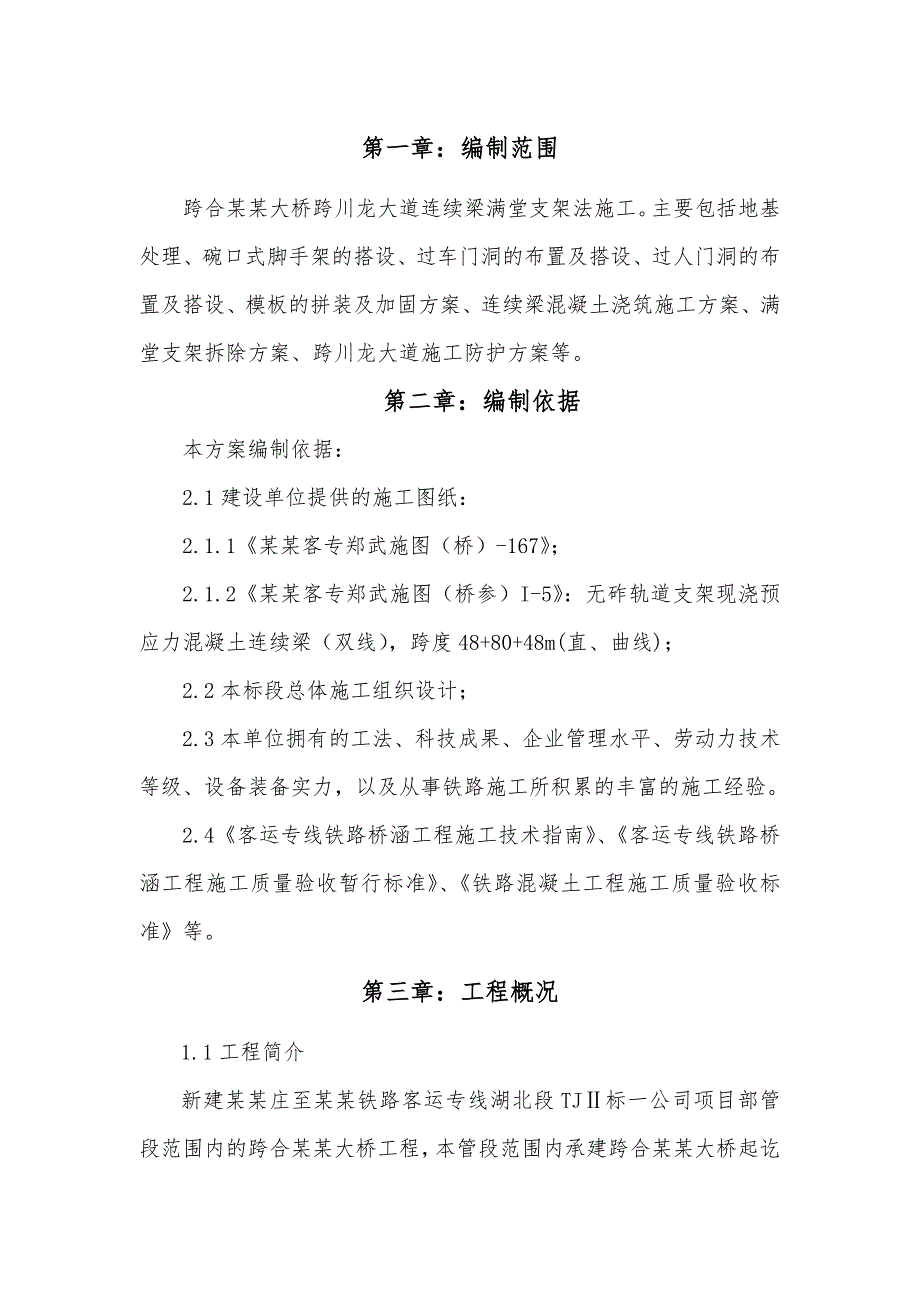

1、第一章：编制范围跨合某某大桥跨川龙大道连续梁满堂支架法施工。主要包括地基处理、碗口式脚手架的搭设、过车门洞的布置及搭设、过人门洞的布置及搭设、模板的拼装及加固方案、连续梁混凝土浇筑施工方案、满堂支架拆除方案、跨川龙大道施工防护方案等。第二章：编制依据本方案编制依据：2.1建设单位提供的施工图纸：2.1.1某某客专郑武施图（桥）-167；2.1.2某某客专郑武施图（桥参）I-5：无砟轨道支架现浇预应力混凝土连续梁（双线），跨度48+80+48m(直、曲线)；2.2本标段总体施工组织设计；2.3本单位拥有的工法、科技成果、企业管理水平、劳动力技术等级、设备装备实力，以及从事铁路施工所积累的丰富的施

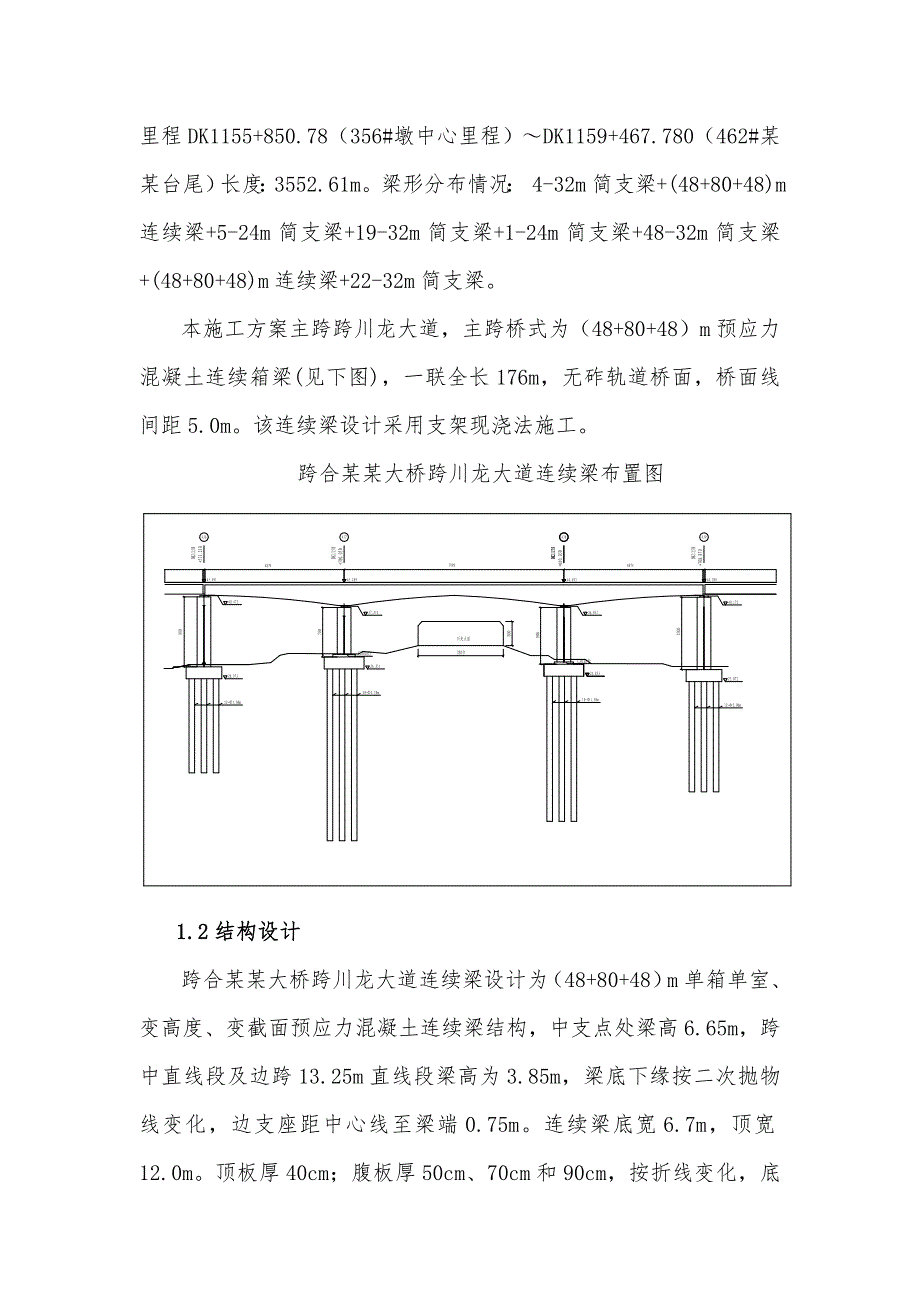

2、工经验。2.4客运专线铁路桥涵工程施工技术指南、客运专线铁路桥涵工程施工质量验收暂行标准、铁路混凝土工程施工质量验收标准等。第三章：工程概况1.1工程简介新建某某庄至某某铁路客运专线湖北段TJ标一公司项目部管段范围内的跨合某某大桥工程，本管段范围内承建跨合某某大桥起讫里程DK1155+850.78（356#墩中心里程）DK1159+467.780（462#某某台尾）长度：3552.61m。梁形分布情况： 4-32m简支梁+(48+80+48)m连续梁+5-24m简支梁+19-32m简支梁+1-24m简支梁+48-32m简支梁+(48+80+48)m连续梁+22-32m简支梁。本施工方案主跨跨川

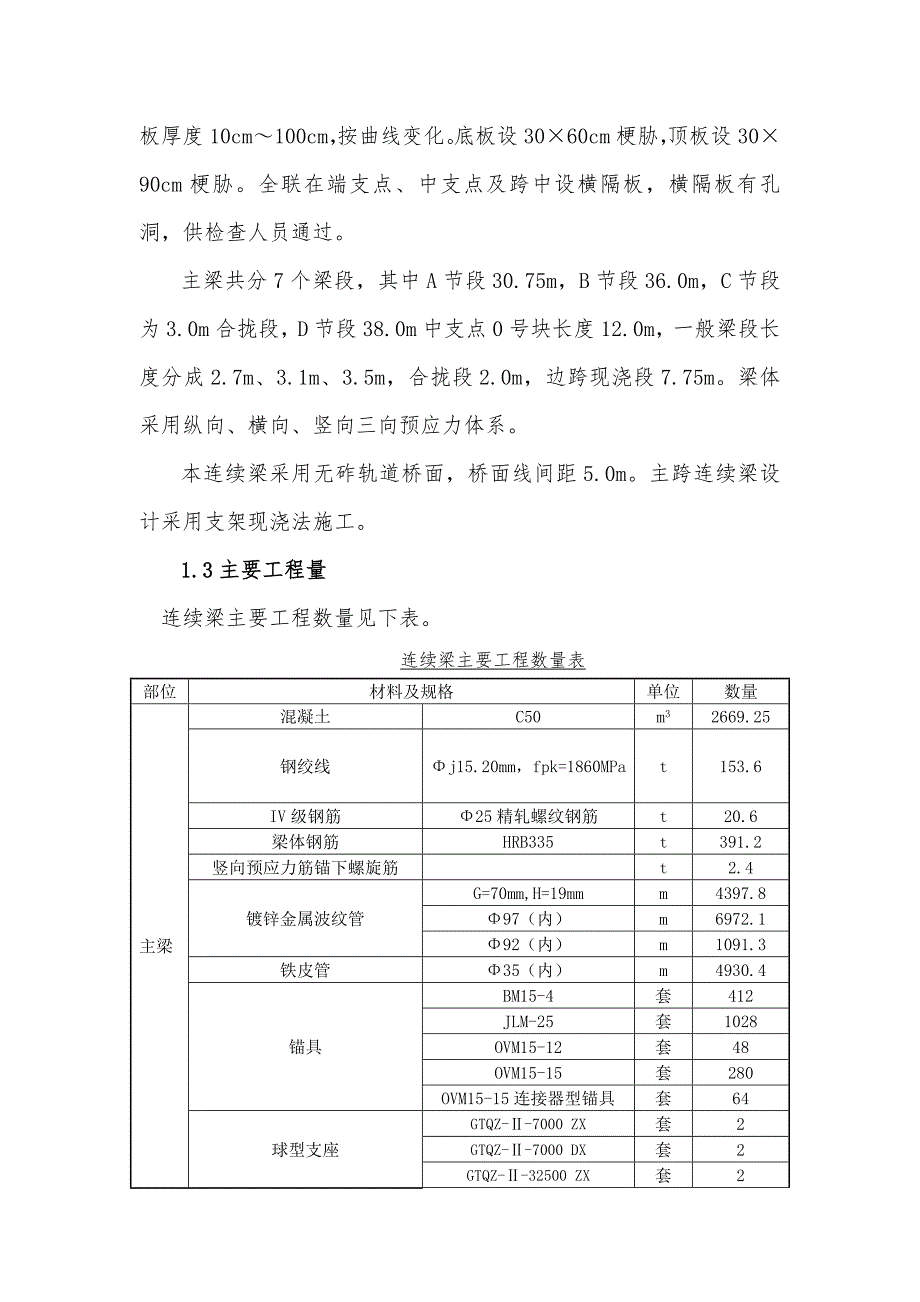

3、龙大道，主跨桥式为（48+80+48）m预应力混凝土连续箱梁(见下图)，一联全长176m，无砟轨道桥面，桥面线间距5.0m。该连续梁设计采用支架现浇法施工。跨合某某大桥跨川龙大道连续梁布置图 1.2结构设计跨合某某大桥跨川龙大道连续梁设计为（48+80+48）m单箱单室、变高度、变截面预应力混凝土连续梁结构，中支点处梁高6.65m，跨中直线段及边跨13.25m直线段梁高为3.85m，梁底下缘按二次抛物线变化，边支座距中心线至梁端0.75m。连续梁底宽6.7m，顶宽12.0m。顶板厚40cm；腹板厚50cm、70cm和90cm，按折线变化，底板厚度10cm100cm，按曲线变化。底板设3060c
4、m梗胁，顶板设3090cm梗胁。全联在端支点、中支点及跨中设横隔板，横隔板有孔洞，供检查人员通过。主梁共分7个梁段，其中A节段30.75m，B节段36.0m，C节段为3.0m合拢段，D节段38.0m中支点0号块长度12.0m，一般梁段长度分成2.7m、3.1m、3.5m，合拢段2.0m，边跨现浇段7.75m。梁体采用纵向、横向、竖向三向预应力体系。本连续梁采用无砟轨道桥面，桥面线间距5.0m。主跨连续梁设计采用支架现浇法施工。1.3主要工程量 连续梁主要工程数量见下表。 连续梁主要工程数量表部位材料及规格单位数量主梁混凝土C50m32669.25钢绞线j15.20mm，fpk=1860MPat
5、153.6IV级钢筋25精轧螺纹钢筋t20.6梁体钢筋HRB335t391.2竖向预应力筋锚下螺旋筋t2.4镀锌金属波纹管G=70mm,H=19mmm4397.897（内）m6972.192（内）m1091.3铁皮管35（内）m4930.4锚具BM15-4套412JLM-25套1028OVM15-12套48OVM15-15套280OVM15-15连接器型锚具套64球型支座GTQZ-7000 ZX套2GTQZ-7000 DX套2GTQZ-32500 ZX套2GTQZ-32500 DX套2GTQZ-32500 GD套1GTQZ-32500 HX套11.4跨线情况该桥主跨上跨川龙大道，线路与川龙大道
6、132斜交。437#和438#主墩承台设计为长方形承台，其尺寸均为14.3m10.4m4.0m； 川龙大道路面顶标高为30.9m。第四章 支架搭设施工方案4.1基底处理根据设计图纸，结合现场实际情况，本连续梁A、B、C节段均位于原地表土层上且436#墩与437#墩、438#墩与439#墩之间有回填的泥浆池，D节段位于公路上。根据按照满堂支架法施工计算所需的地基承载力对A、B、C节段范围内的地基进行基底处理，处理方式如下：（1）436#墩与437#墩之间挖除436#墩与437#墩原泥浆池回填土，下挖其余地段地表土层至436#墩承台底面（至标高：28.90m）;再换填改良土（10%石灰土），按照每
7、层0.3m厚逐层进行压实填筑。回填标高至32.40m；最后在改良土顶面浇筑0.2m厚C30混凝土（标高至32.60m），混凝土顶面要求表面平整收光。（2）437#墩与438#墩之间A、437#墩与公路绿化带之间采用改良土（10%石灰土）至标高32.40m，之后现浇0.2m厚C30混凝土至标高32.60m（方法同436#墩与437#墩之间换填方案）；B、公路绿化带由于绿化带种植土较厚，基底松软，兼之绿化带宽度有限，无法进行有效的碾压工作，因此在两个绿化带位置换填1.0m厚C30混凝土，要求混凝土埋深0.5m，露出0.5m，经计算混凝土顶面标高同样为32.60m。C、公路机动车道鉴于公路机动车道路
8、基底情况良好，同时计划再机动车道位置采用临时支墩进行支撑，经计算该处公路地基承载力完全满足要求，因此在该位置不进行基底处理。D、公路绿化带与438#墩之间由于从公路人行道到438#墩之间有一个土质陡坡存在，该位置地基承载力远达不到施工要求，因此在该位置换填C30钢筋混凝土（厚度1.0m）进行地基加固。混凝土按照0.6m的倍数进行台阶式降坡，方便脚手架的搭设。由坡脚到438#墩之间采用换填改良土（10%石灰土）+0.2cm混凝土的方式进行加固至标高27.72m。D、438#墩与439#墩之间挖除438#墩与439#墩原泥浆池回填土，下挖其余地段地表土层至436#墩承台顶面（至标高：25.87m）
9、;再换填改良土（10%石灰土），按照每层0.3m厚逐层进行压实填筑。回填标高至28.52m；最后在改良土顶面浇筑0.2m厚C30混凝土（标高至28.72m），混凝土顶面要求表面平整收光。4.2碗口式脚手架的搭设4.2.1材料要求钢管采用现行国家标准直缝电焊钢管（GB/T13793）或低压流体输送用焊接钢管（GB/T3092）中规定的3号钢管，其质量应符合现行国家标准碳素结构钢（GB/T700）中Q235-A级钢的规定，外径为48mm的钢管，壁厚为 3.5mm。4.2.2、脚手架形式碗扣式脚手架以验算立杆允许荷载确定搭设尺寸：立杆水平横向间距： 0.6m （横桥向）立杆水平纵向间距： 0.6m（
10、顺桥向） 立杆竖向步距：0.6m C#梁段顺桥向前后2.0m范围内（全长7.0m）立杆水平纵向间距为0.3m，其余不变剪刀撑纵横向间距不大于6m;水平剪刀撑竖向每间距3m设置1层； 4.2.3碗口式脚手架施工工艺4.2.3.1地基处理按照本章节中第3.1节所述进行地基处理。为避免处理好的地基受水浸泡，产生不均匀沉降，在基础四周开挖4030cm的排水沟，排水沟分段开挖形成坡度。4.2.3.2测量放样测量人员用全站仪放样连续梁梁在地基上的竖向投影线，并用白灰撒上标志线，现场技术员根据投影线定出连续梁梁的中心线，同样用白灰线做上标记。根据中心线向两侧对称布设碗扣支架。4.2.3.3布设立杆垫块根据立
11、杆位置布设立杆垫板，垫板采用10cm10cm方木，使立杆处于方木中心，方木横向布置，放置平整、牢固，底部无悬空现象。4.2.3.4碗扣支架安装根据立杆及横杆的设计组合，从底部向顶部依次安装立杆、横杆。一般先全部装完一个作业面的底部立杆及部分横杆，再逐层往上安装，同时安装所有横杆。立杆和横杆安装完毕后，安装斜撑杆，保证支架的稳定性。斜撑通过扣件与碗扣支架连接，安装时尽量布置在框架结点上。4.2.3.5顶托安装为便于在支架上高空作业，安全省时，可在地面上大致调好顶托伸出量，再运至支架顶安装。根据梁底高程变化决定顺桥向控制断面间距，横桥向设左、中、右三个控制点，精确调出顶托标高。然后用明显的标记标明
12、顶托伸出量，以便校验。最后再用拉线内插方法，依次调出每个顶托的标高，顶托伸出量一般控制在30cm以内为宜。4.2.3.6纵横梁及外模安装顶托标高调整完毕后，顶托承托I20a工字钢横梁，在其上安放方木横梁，采用10cm10cm方木间距60cm置于工字钢上作小楞，顶面铺大块钢模作梁底面模板。4.3通车门洞的施工4.3.1支墩定位： 4.3.1.1经测量班放线，以连续梁中心线与公路中心线交点为起点，沿连续梁中心线方向左右各1.0m定出支撑体系中心的2个支墩； 4.3.1.2按照跨川龙大道连续梁跨公路位置支撑体系兼防护体系大样图中所示，根据已确定的2个支墩定出连续梁中心线方向上另外2个支墩； 4.3.
13、1.3支墩沿公路中心线方向共计4排，且与公路中心线平行，每排支墩沿公路中心线方向间距1.85m（每排共计13个支墩），从而确定其余各支墩位置。4.3.2支墩基础：4.3.2.1根据确定的支墩位置反推出支墩基础边线，在基础位置铺设土工布，要求土工布超出基础边线0.5m；4.3.2.2两侧基础采用1.5m宽、长度沿公路中心线方向24.76m钢筋混凝土浇筑而成，基础顶面高程为33.04m；4.3.2.3中间基础采用2.2m宽、长度沿公路中心线方向24.76m钢筋混凝土浇筑而成，基础顶面高程为33.04m；4.3.2.4基础配筋采用16螺纹钢构造配筋；4.3.2.5基础在浇筑混凝土前在支墩位置预埋80
14、cm80cm1cm钢板，钢板背面焊接9根25螺纹钢伸入基础内，25螺纹钢按梅花布置；4.3.3支墩 4.3.3.1支墩采用50010mm钢管，支墩高4.5m，防护门洞限高4.5m； 4.3.3.2支墩与预埋钢板采用焊接，并设置三角钢板（10201cm）加强支墩与钢板之间的连接，每个支墩顶部、底部各8个三角钢板； 4.3.3.3支墩顶面焊接80cm80cm1cm钢板（并设置三角钢板加强支墩与钢板之间的连接）做为承托平台，用于承托工字钢。4.3.4横梁支墩顶面沿连续梁纵向方向铺设56b工字钢（2根一组），每组长18.03m，共计26组。4.3.5分配梁56b工字钢顶面沿公路中心线方向铺设32b工字
