1、某某大酒店、杨桥小区1、2#楼外墙保温方案一.编制依据1 主要规范、规程：1）、住宅建筑规范GB50386-20052）、外墙外保温工程技术规程JGJ144-20043）、建筑节能工程施工质量验收规范GB50411-20074）、建筑构造通用图集-外墙外保温08BJ2-95）建筑工程施工质量统一验收标准GB50300-20016）、居住建筑节能保温工程施工质量验收规程DBJ 01-97-20052、变更通知或洽商：甲方所下发的变更通知或洽商文件。3、施工图纸某某大酒店、杨桥小区1、2#楼二.工程概况工程名称：某某某某岛杨桥小区1#、2#楼主体工程建设单位：某某某某酒店投资管理有限公司设计单位：

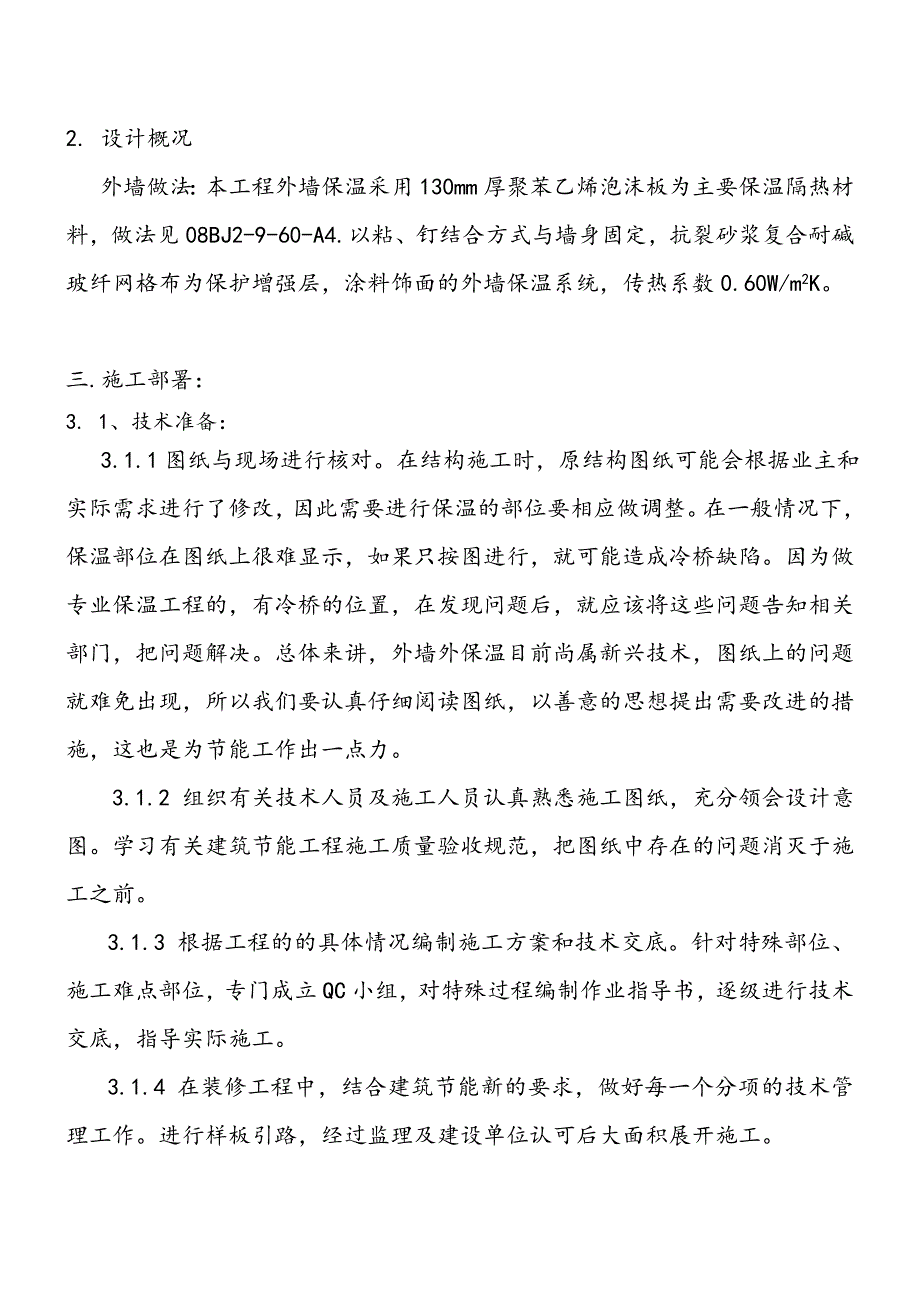

2、某某建筑设计有限公司工程地点：某某市某某区某某大道与潭湖路交界处监理单位：某某工程监理有限公司某某某某岛杨桥小区1#、2#楼工程位于某某市某某区，北临某某大道（距1、2#楼建建筑边线22.5m处有市政220千伏高压电线），西临银河湾住宅小区，南临杨桥湖一路，东临潭湖路。本项目由2栋34层塔式住宅组成，地下一层用于停车车库及设备用房，并按规定做平战结合的人防地下室，一层用于商业，住宅门厅，物业等公用设施。2. 设计概况外墙做法：本工程外墙保温采用130mm厚聚苯乙烯泡沫板为主要保温隔热材料，做法见08BJ2-9-60-A4.以粘、钉结合方式与墙身固定，抗裂砂浆复合耐碱玻纤网格布为保护增强层，涂料
3、饰面的外墙保温系统，传热系数0.60W/m2K。三.施工部署：3. 1、技术准备： 3.1.1图纸与现场进行核对。在结构施工时，原结构图纸可能会根据业主和实际需求进行了修改，因此需要进行保温的部位要相应做调整。在一般情况下，保温部位在图纸上很难显示，如果只按图进行，就可能造成冷桥缺陷。因为做专业保温工程的，有冷桥的位置，在发现问题后，就应该将这些问题告知相关部门，把问题解决。总体来讲，外墙外保温目前尚属新兴技术，图纸上的问题就难免出现，所以我们要认真仔细阅读图纸，以善意的思想提出需要改进的措施，这也是为节能工作出一点力。 3.1.2 组织有关技术人员及施工人员认真熟悉施工图纸，充分领会设计意图

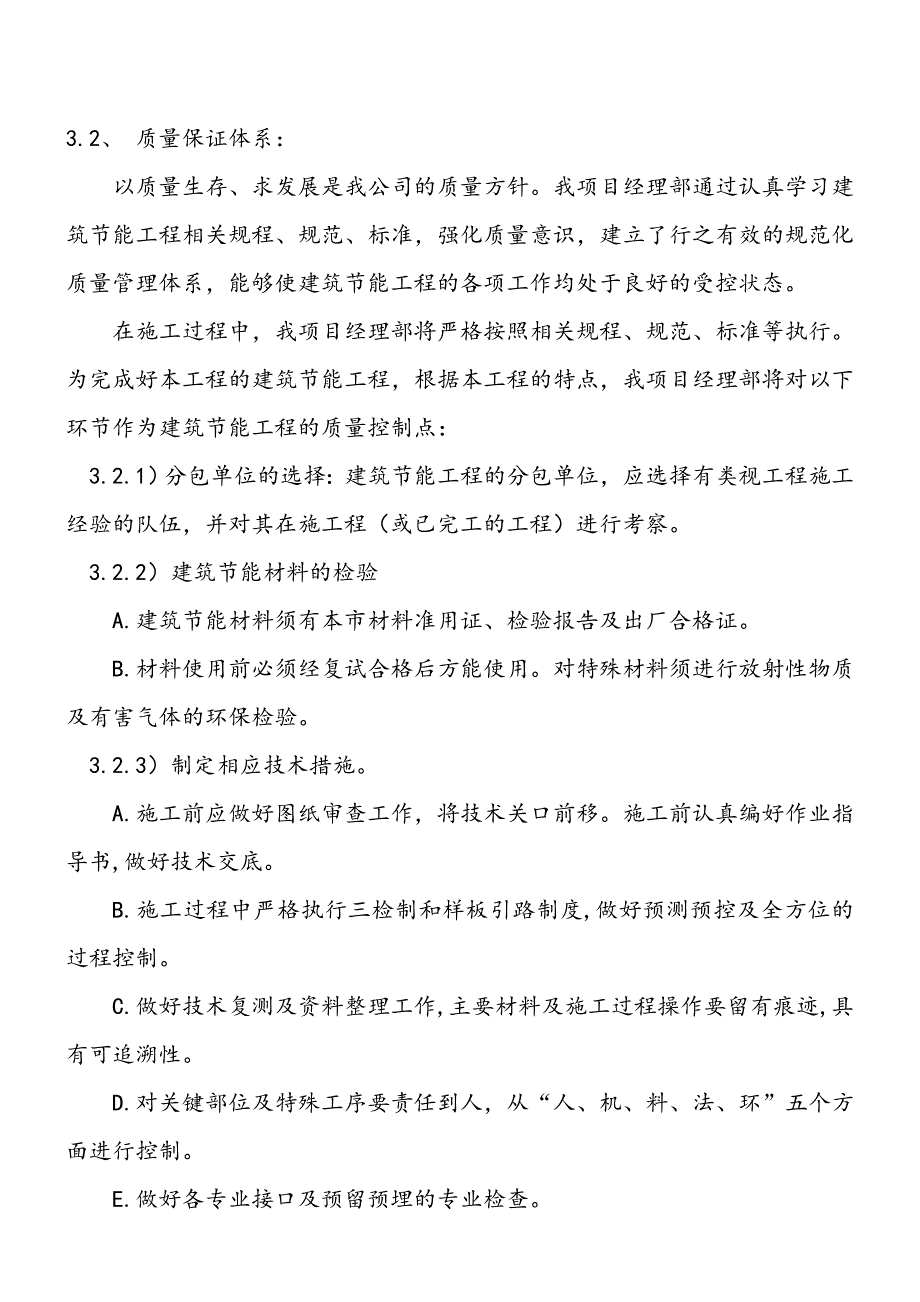

4、。学习有关建筑节能工程施工质量验收规范，把图纸中存在的问题消灭于施工之前。3.1.3 根据工程的的具体情况编制施工方案和技术交底。针对特殊部位、施工难点部位，专门成立QC小组，对特殊过程编制作业指导书，逐级进行技术交底，指导实际施工。3.1.4 在装修工程中，结合建筑节能新的要求，做好每一个分项的技术管理工作。进行样板引路，经过监理及建设单位认可后大面积展开施工。3.2、 质量保证体系：以质量生存、求发展是我公司的质量方针。我项目经理部通过认真学习建筑节能工程相关规程、规范、标准，强化质量意识，建立了行之有效的规范化质量管理体系，能够使建筑节能工程的各项工作均处于良好的受控状态。在施工过程中，
5、我项目经理部将严格按照相关规程、规范、标准等执行。为完成好本工程的建筑节能工程，根据本工程的特点，我项目经理部将对以下环节作为建筑节能工程的质量控制点：3.2.1）分包单位的选择：建筑节能工程的分包单位，应选择有类视工程施工经验的队伍，并对其在施工程（或已完工的工程）进行考察。3.2.2）建筑节能材料的检验A.建筑节能材料须有本市材料准用证、检验报告及出厂合格证。B.材料使用前必须经复试合格后方能使用。对特殊材料须进行放射性物质及有害气体的环保检验。3.2.3）制定相应技术措施。A.施工前应做好图纸审查工作，将技术关口前移。施工前认真编好作业指导书,做好技术交底。B.施工过程中严格执行三检制和
6、样板引路制度,做好预测预控及全方位的过程控制。C.做好技术复测及资料整理工作,主要材料及施工过程操作要留有痕迹,具有可追溯性。D.对关键部位及特殊工序要责任到人，从“人、机、料、法、环”五个方面进行控制。E.做好各专业接口及预留预埋的专业检查。3.3、 人员技术准备： 根据建筑节能项目的实际情况，对施工作业人员进行技术交底，不参与交底的人员，不得进场施工。特殊部位的施工，需要对工人进行实际岗位操作培训。培训要有记录和考核，合格后方可上岗。3.4、材料与设备：3.4.1 节能工程使用的材料、设备等，必须符合设计要求及国家有关技术标准的规定。不得使用国家明令禁止使用与淘汰的材料和设备。3.4.2
7、进场时对材料和设备的品种、规格、包装、外观、尺寸等进行验收，对质量证明文件进行核查，并经监理确认，形成相应的验收记录。3.4.3 建筑节能工程使用的材料应符合国家现行有关技术标准对材料有害物质限量的规定，不得对室内外造成污染。3.4.4 节能保温材料在施工过程中，使用时的含水率应符合设计要求、工艺要求或实验室给出的配合比配置。当未给出要求时，应按找施工方案和产品说明书配置。3.5施工控制。3.5.1、打点放线是外墙外保温施工的第一步，这是发现结构、门窗等结构问题的最好途径。由于结构施工在规范允许的条件下会有一定的偏差，在放线打点的过程中这些问题会显现出来。了解了这些，有关方面共同研究解决办法，
8、为正常施工打好基础。如因结构差，可采取增加或减少保温厚度的方法解决，但不能以减少保温效果或采取增减粘结砂浆厚度进行调节。如果误差比较大，则需要对基层面进行处理后再施工。3.5.2、设立搅拌点。原则上是依据作业面的情况进行选定，同时依据电源和水源的位置，本着节省搬运的原则，实行专职人员进行打胶过程。只有经过培训的施工人员对胶浆的和易性及二次搅拌的重要性是有相对的了解和搅拌经验，才能保证胶浆的实际功效。3.5.3、排板与收口处的处理。在施工中一般选用的保温板为6001200的尺寸，排板过程中不应排列小于1/3的标准板尺寸。如果建筑模数中多有这个问题给用标准尺寸板造成不好排列，可考虑定购其它尺寸板，
9、以减小在施工中的浪费。3.5.4、挂网前与挂网施工。挂网前要对已贴完成的保温板进行平整度的检查，对保温面的缝隙进行处理，保温面检查合格后，即进行挂网施工，这一工序要注意的是保温面上要先抹灰后挂网。因此挂网前的抹灰厚度一定要控制好，网外抹灰以不露网为宜，不宜抹灰过厚。 3.5.5相关专业对外保温施工的影响。外墙外保温施工是一个初步外装过程，在外沿施工时，同时还会有其它相关专业的施工交叉进行。特别是有些相关专业在施工时会使用电、气焊进行施工，外墙外保温施工应避开这些位置，待其施工结束后，再进行保温施工。如需进行交叉作业，必须做好防护措施，防止造成损失。 3.5.质量目标：外墙外保温工程合格率100
10、%。四.施工计划 4.1劳动力计划本工程的外墙70厚聚苯板保温施工人数：60人，其中技工40人，普工20人。人员进场根据吊篮的数量而定，初步定20人施工作业。分开流水作业段后逐步曾加人数。防止人员窝工。4.2施工进度计划根据甲方合理的施工工期要求施工。做到平稳施工、合理施工、有序施工、安全施工来满足甲方需要。达到竣工要求。五.主要施工方法5.1聚苯乙烯泡沫板外保温墙面5.1.1 材料组成（1）130厚聚苯乙烯泡沫板规格为1200mm600mm130mm，平头式，阻燃型，表观密度18kg/m3，尺寸收缩率小于1.5%，吸水率小于1.5%。（2）专用聚合物粘结、面层砂浆厂家已配制好，现场施工时加水
11、用手持式电动搅拌机搅拌，重量比为水:聚合物砂浆等于1:5，可操作时间不小于2h。（3）固定件采用自攻螺栓配合工程塑料膨胀钉固定挤塑聚苯乙烯泡沫板，要求单个固定件的抗拉承载力标准值不小于0.6kN。（4）耐碱玻纤网格布用于增强保护层抗裂及整体性；孔径4mm4mm，宽度1000mm，每卷长度100m。（5）聚乙烯泡沫塑料棒用于填塞膨胀缝，作为密封膏的隔离背衬材料，其直径按照缝宽的1.4 倍选用。5.1.2 施工要求及条件（1）经业主、监理、施工单位、外保温施工单位联合验收的外墙体（可分段进行）垂直、平整度满足规范要求，门窗框安装到位，阳台栏板、挑檐等突出墙面部位尺寸合格，办理交接单后即可进行施工。
12、（2）雨天施工时，须采取有效防雨措施，防止雨水冲刷刚施工完但粘结砂浆或面层聚合物砂浆尚未初凝的墙面。（3） 施工现场环境温度及找平层表面温度在施工中及施工后24h内均不得低于5，风力不大于5 级。5.1.3 施工工具电热丝切割器或壁纸刀（裁聚苯板及网格布用）、电锤（拧胀钉螺钉及打膨胀锚固件孔用）、根部带切割刀片的冲击钻钻头（为放固定件打眼用，切割刀片的大小、切入深度与膨胀钉头一致）、手持式电动搅拌器（搅拌砂浆用）、木锉或粗砂纸（打磨用）、其他抹灰专用工具。5.1.4 工艺流程墙面测量、弹线、挂线基面准备粘贴翻包玻纤网格布修整、隐检材料准备配胶粘剂（安装锚固件）粘贴聚苯板（做装饰线条）贴网格布压
13、入翻包及增强网格布抹底层抹面砂浆做外饰面修整、验收抹面层抹面砂浆伸缩缝（1） 基面准备：1) 本工程经过工程验收达到合格后方可进行外墙外保温施工。2) 墙面的混凝土残渣和脱模剂必须清理干净，墙面平整度超差部分应剔凿或修补。3) 伸出墙面的（设备、管道）连接件已安装完毕，并留出外保温施工的余地。(2) 弹控制线:根据建筑立面设计和外墙外保温技术要求，在墙面弹出外门窗水平、垂直控制线及伸缩缝线、装饰缝线等。（3）挂基准线。在建筑外墙大角（阳角、阴角）及其他必要处挂垂直基准钢线，每个楼层适当位置挂水平线，以控制聚苯板的垂直度和平整度。（4）配制聚合物砂浆胶粘剂。根据生产厂使用说明书提供的配合比配制，
14、专人负责，严格计量，机械搅拌，确保搅拌均匀。拌好的胶粘剂在静停10min后还需经二次搅拌才能使用。配好的料注意防晒避风，以免水分蒸发过快。一次配制量应在可操作时间内用完。（5） 粘贴翻包网格布。凡在粘贴的聚苯板侧边外露处（如伸缩缝、建筑沉降缝、温度缝等缝线两侧、门窗口处），都应做网格布翻包处理，做法参见DBJ/TO1-38-2002附录A洞口做法。聚苯板门窗洞口附加网络布示意图（6） 粘贴聚苯板。外保温用聚苯板标准尺寸为600mm900mm、600mm1200mm两种，非标准尺寸或局部不规则处可现场裁切，但必须注意切口与板面垂直。整块墙面的边角处应用最小尺寸超过200mm的聚苯板。聚苯板的拼缝
15、不得正好留在门窗口的四角处。聚苯板洞口处切割及接缝距离要求示意图当采用粘结方式固定聚苯板时，粘贴方式有点框法和条粘法。点框法适用于平整度较差的墙面，应保证粘结面积不小于30%，加强处见个体工程设计；条粘法适用于平整度较好的墙面。不得在聚苯板侧面涂抹胶粘剂。具体做法参见DBJ/TO1-38-2002附录A聚苯板粘结示意。聚苯板板条点粘接法排板时按水平顺序排列，上下错缝粘贴，阴阳角处应做错茬处理，做法参见DBJ/T01-38-2002附录A聚苯板排列示意图。聚苯板外墙聚苯板排列示意图粘板应用专用工具轻柔、均匀挤压聚苯板，随时用2m靠尺和托线板检查平整度和垂直度。粘板时注意清除板边溢出的胶粘剂，使板与板之间无“碰头灰”。板缝拼严，缝宽超出2mm时用相应厚度的聚苯片填塞。拼缝高差不大于1.5mm，否则应先用砂纸或专用打磨机具打磨平整。（7） 锚固件固定。设计要求采用机械锚固件固定聚苯板时，锚固件安装应至少在胶粘剂使用24
